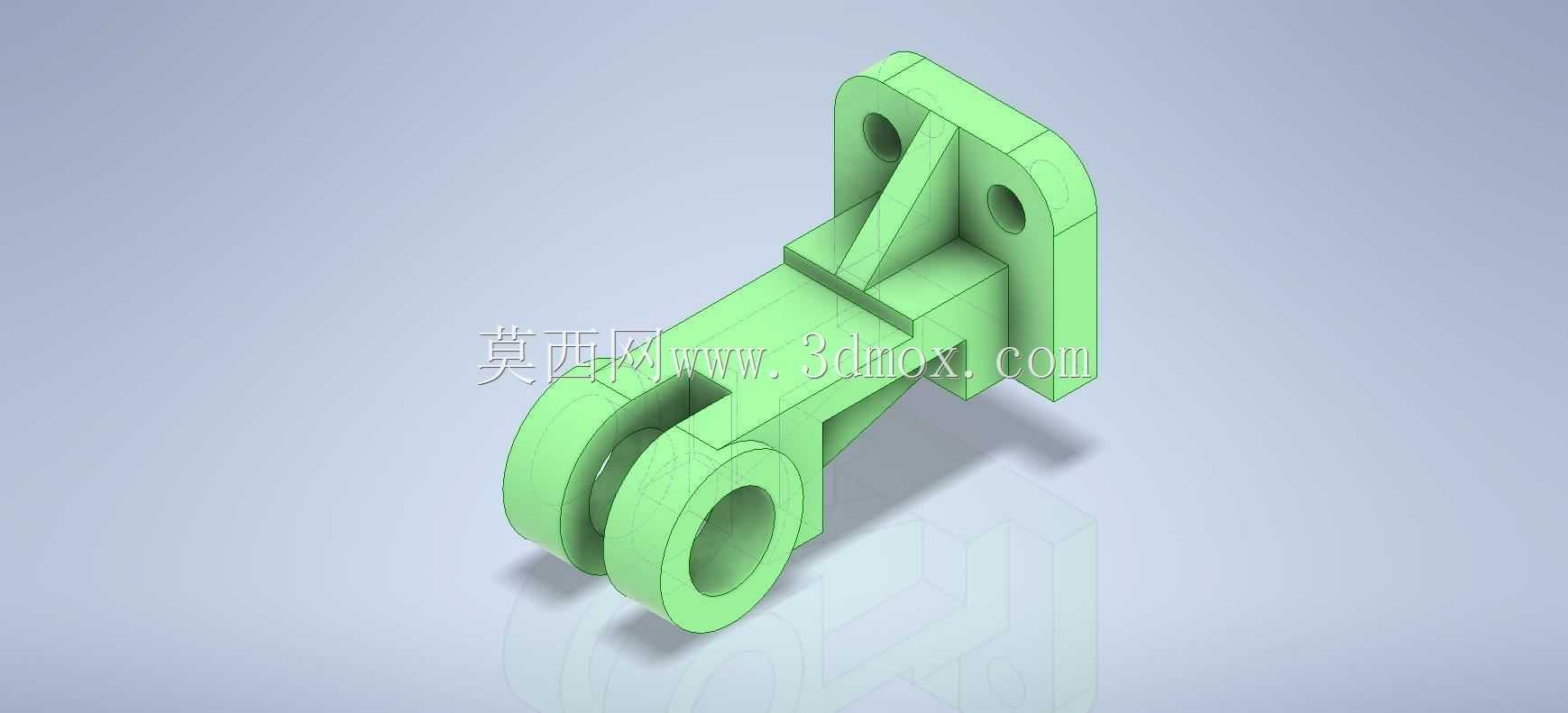

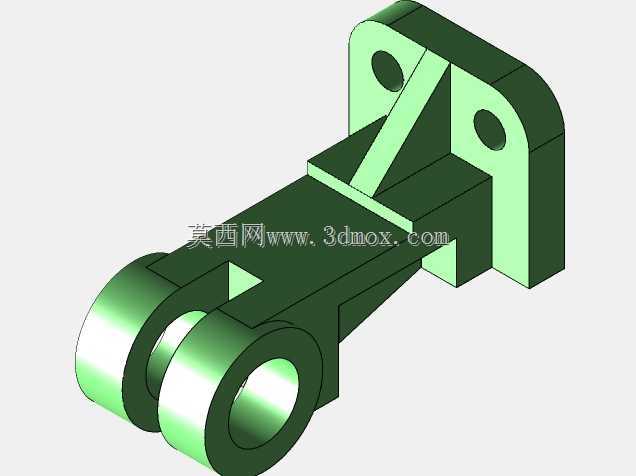

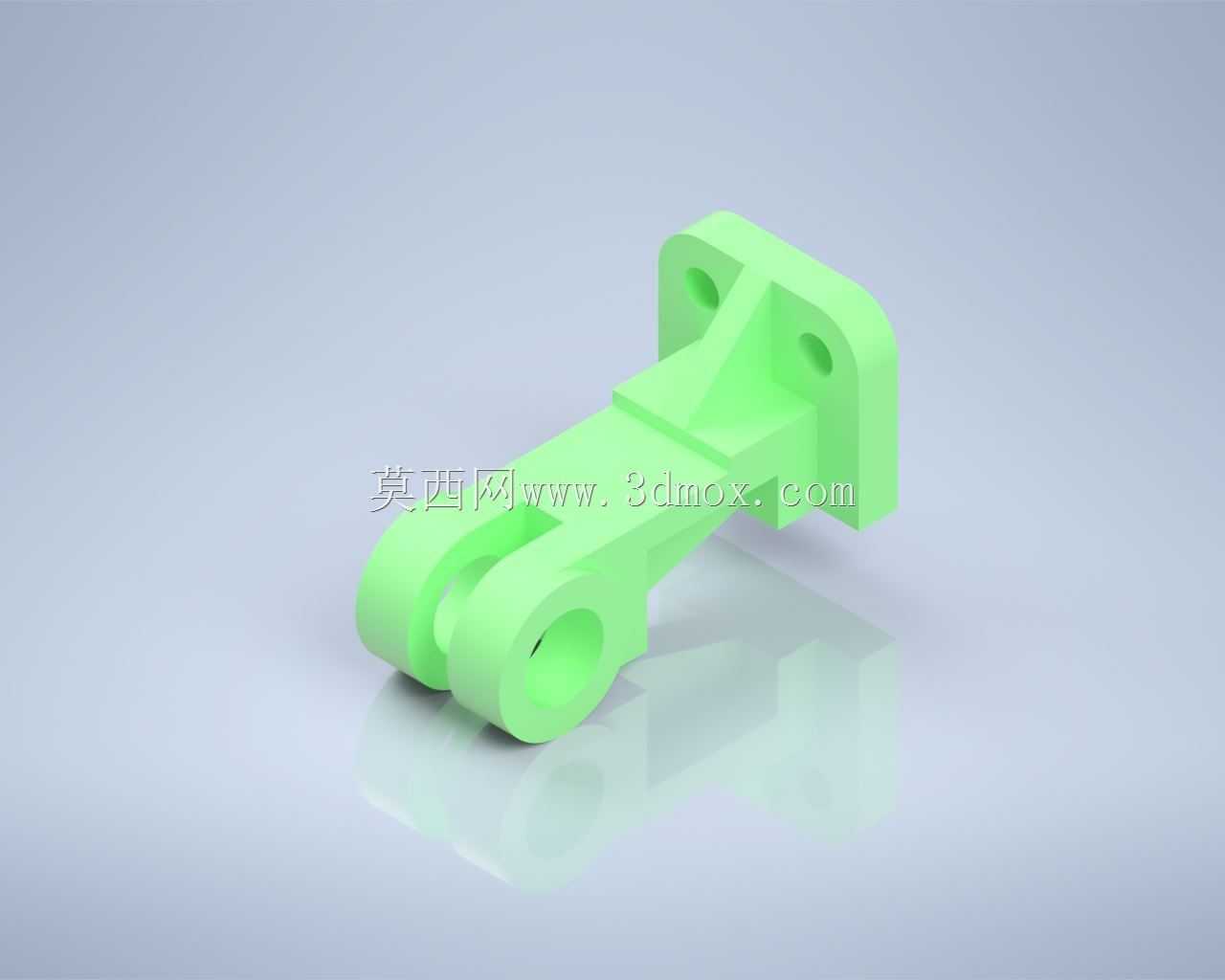

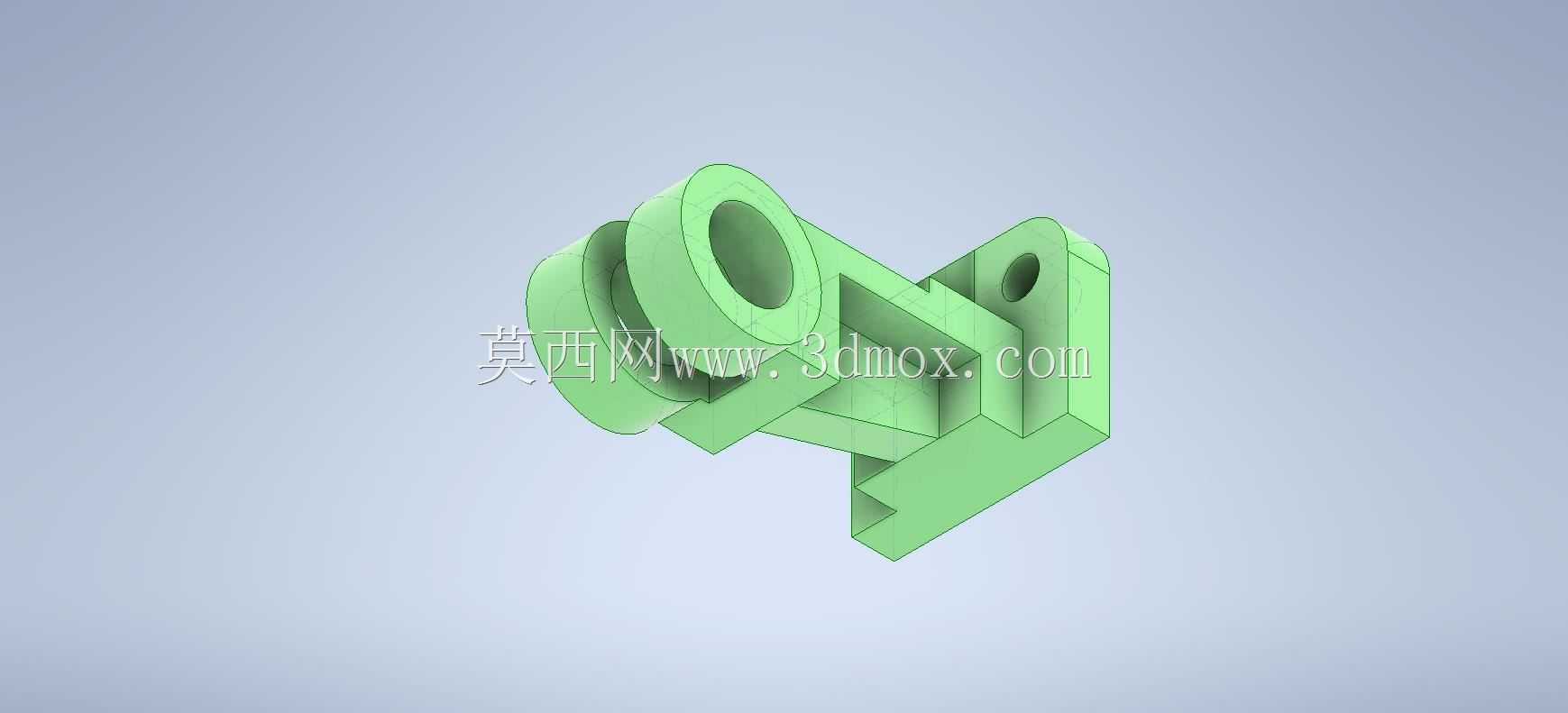

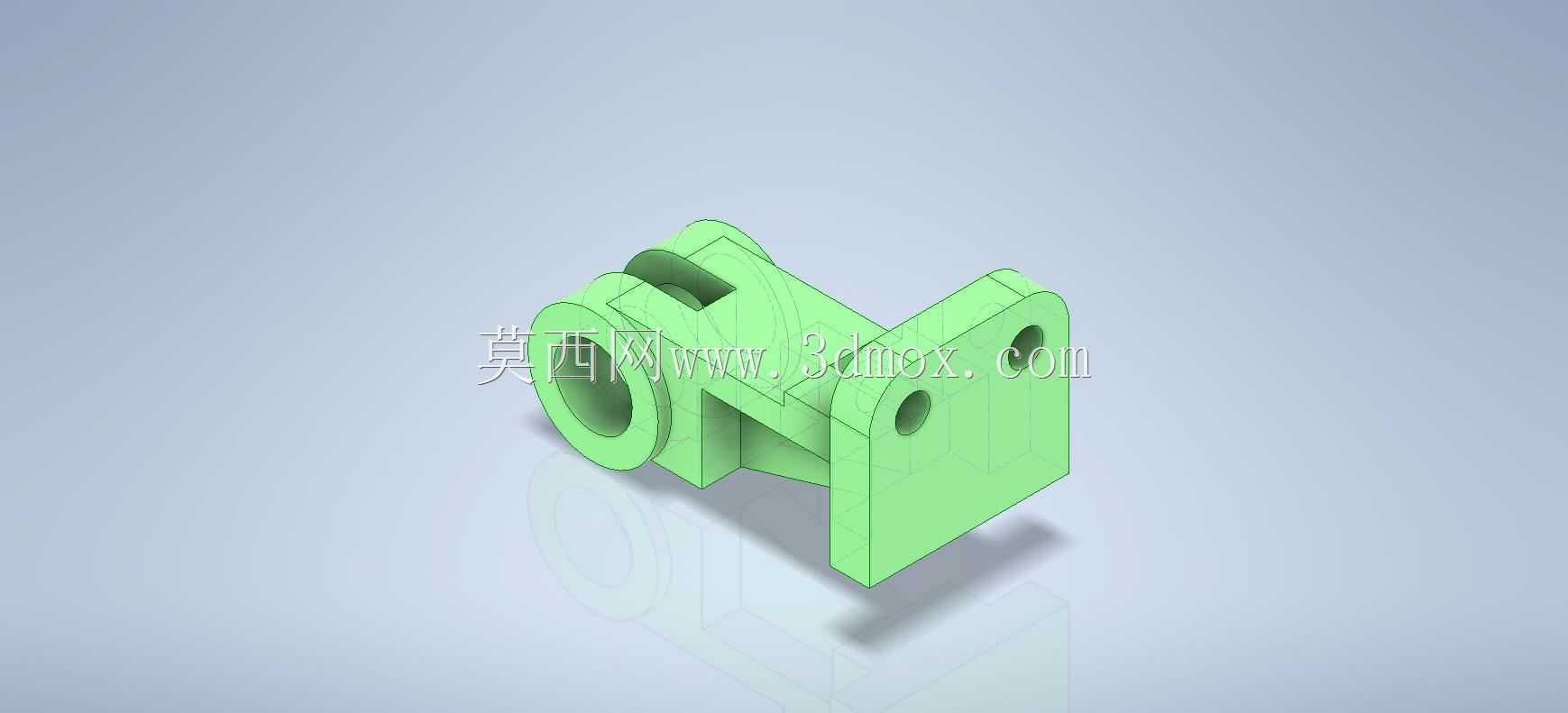

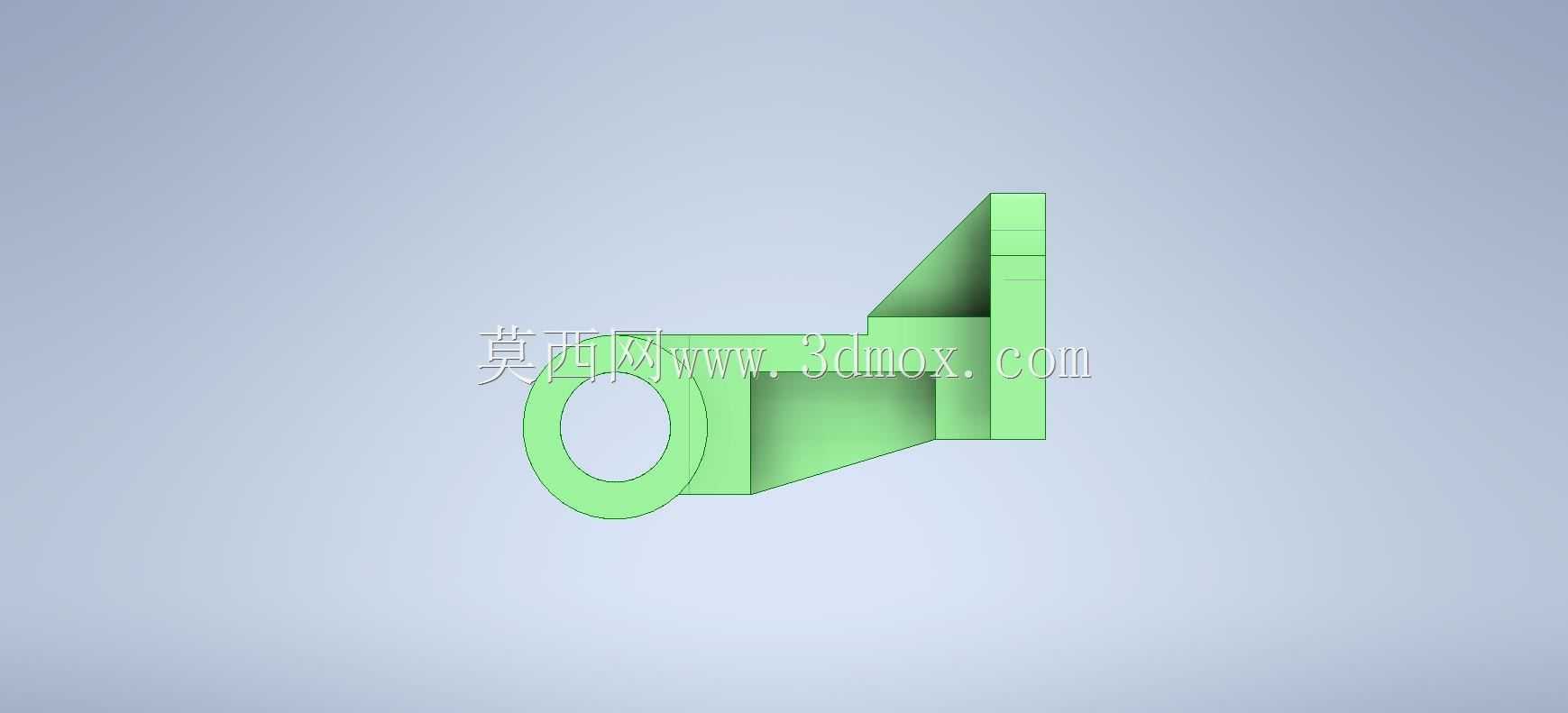

铰接式连接支座结构三维练习构件

　　日常做结构设计练习的时候，这类带双铰接端的支座构件是非常典型的训练载体，很多轻工自动化输送线、小型工装夹具的动作传递环节都会用到同结构逻辑的零件。先从安装边界说，这个构件的固定端是带两个沉头安装孔的立式支板，安装面做了整面铣平处理，两个安装孔的孔距留足了标准内六角螺栓的扳手操作空间，不会出现装配时螺栓没法拧紧的问题，固定端的支板厚度做了加厚处理，能承受铰接端传递的径向载荷，不会在频繁往复动作的时候出现固定端根部断裂的情况。

　　再看功能端的设计，构件另一端是分叉式双吊耳结构，两个吊耳的同轴度是这个零件设计的核心管控点，中间的铰接孔用来穿销轴，和配套的连杆、摆臂类零件做铰接配合，吊耳的开口宽度刚好适配常规厚度的对接件，不会出现装配时对接件卡不进去或者旷量过大的问题，吊耳的外边缘做了圆角过渡，既避免了热处理或者受力时的应力集中，也能防止装配时锐边划伤操作人员。

　　中间的连接臂段做了变截面的过渡设计，不是等直径的直杆结构，靠近固定端的位置截面更厚，往铰接端方向逐步收窄，这种设计是经过受力校核的，固定端根部是整个零件的弯矩最大位置，加厚截面能提升整体的抗扭、抗弯性能，往铰接端收窄既能减轻零件自重，也不会多余占用设备内部的安装空间，连接臂的下表面做了平面处理，在零件做机加工的时候可以直接用这个面做定位基准，减少装夹找正的时间，提升加工效率。

　　从实际应用场景来看，这类零件常出现在小型自动化设备的连杆传动机构里，比如包装设备的料门开合驱动连杆支座、工装夹具的夹紧臂连接座、检测设备的探头摆臂支撑座，工作的时候主要承受往复摆动带来的交变载荷，所以建模的时候特意把所有的转角位置都做了R角处理，没有尖锐的直角结构，避免应力集中导致的零件疲劳失效。安装的时候要注意，固定端的两个安装孔需要配装防松垫圈，因为铰接端频繁动作会带来持续的振动，普通螺栓连接容易出现松动，铰接孔内需要配套铜套或者自润滑轴承，减少销轴和孔壁的直接摩擦，提升零件的使用寿命。

　　建模练习的时候，这类零件能很好地训练拉伸、切除、圆角、同轴度管控这些基础建模能力，做结构设计的时候不能只看外形把模型建出来，还要考虑每一个结构对应的加工工艺、装配需求、受力情况，比如固定端的沉头孔深度要匹配所选螺栓的头部高度，不能出现螺栓头凸出于安装面的情况，不然固定的时候零件装不平，会带来额外的装配应力；铰接孔的公差要选合适的间隙配合，不能做的太紧导致销轴穿不进去，也不能太松导致传动的时候旷量过大，影响整个机构的动作精度。还有零件的整体长度要匹配机构的行程需求，不能太长导致动作时和周边其他零件发生干涉，也不能太短导致铰接端的活动角度达不到设计要求。

　　很多新手做这类练习件的时候，容易只照着外形把实体堆出来，忽略各个结构的工程意义，比如把固定端的安装孔做成通孔不做沉头，或者把吊耳的外边缘做成直角，甚至两个铰接孔的同轴度都没约束，这样建出来的模型是没法直接用到实际生产里的。真正做工程设计的时候，每一个尺寸、每一个圆角、每一个孔的深度都有对应的设计考量，比如连接臂和两端支座的过渡圆角大小，是根据零件所选材料的疲劳强度算出来的，圆角太小的话应力集中系数太高，零件容易在交变载荷下断裂，圆角太大的话又会增加零件的整体重量，还可能和周边零件产生干涉。这个练习构件的结构虽然不复杂，但是涵盖了机械结构设计里最基础的安装固定、铰接传动、应力规避、工艺适配这些核心要点，把这类基础零件的设计逻辑摸透，后续做复杂机构设计的时候才能少出问题。
