蝶形翼型手拧调节锁紧件结构设计

项目分类:通用五金配件 发布时间:2022-05-03 ID:611969
  • 蝶形翼型手拧调节锁紧件结构设计
  • 蝶形翼型手拧调节锁紧件结构设计
  • 蝶形翼型手拧调节锁紧件结构设计
  • 蝶形翼型手拧调节锁紧件结构设计
  • 蝶形翼型手拧调节锁紧件结构设计
  • 蝶形翼型手拧调节锁紧件结构设计
  • 蝶形翼型手拧调节锁紧件结构设计
  • 蝶形翼型手拧调节锁紧件结构设计
  • 蝶形翼型手拧调节锁紧件结构设计

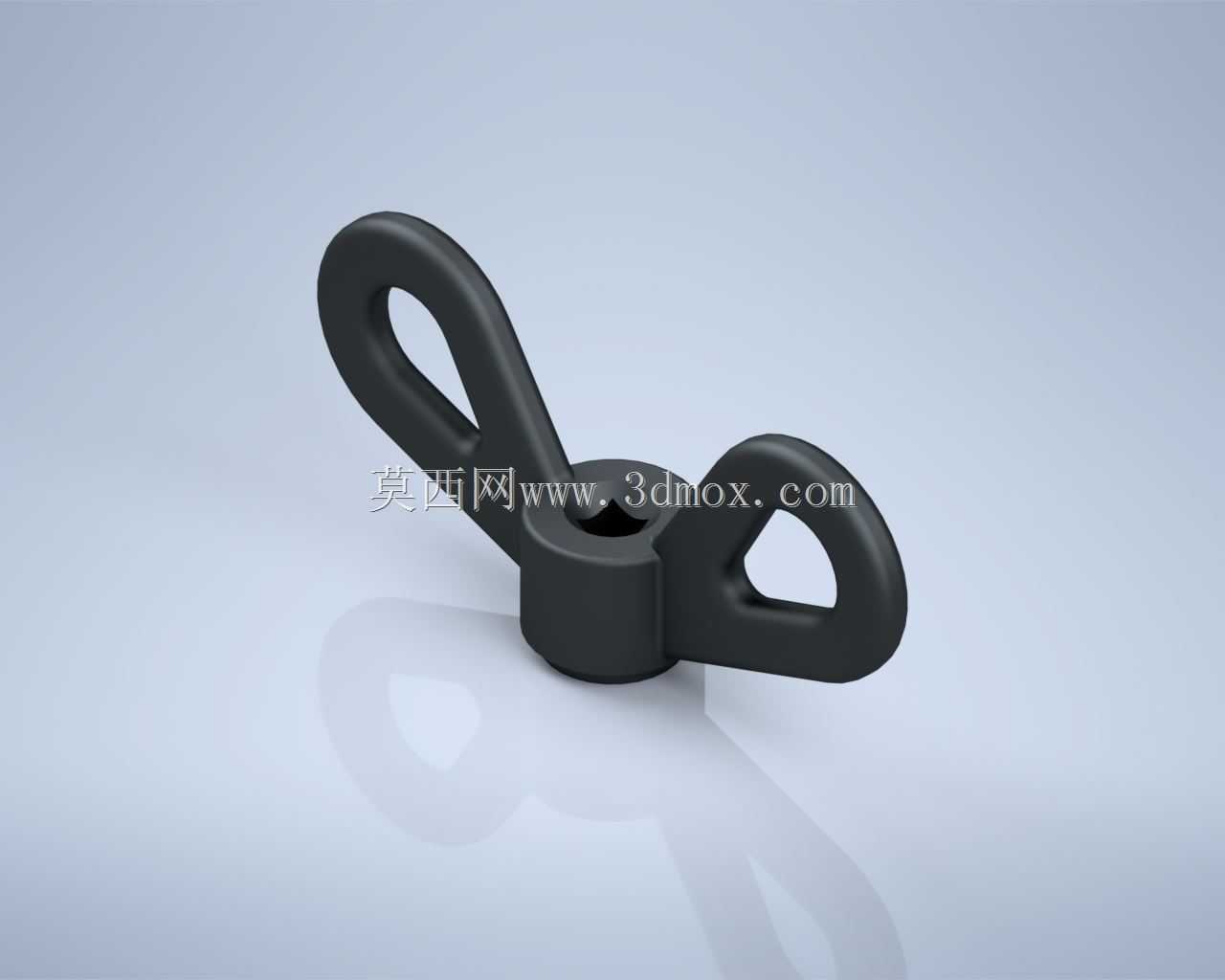

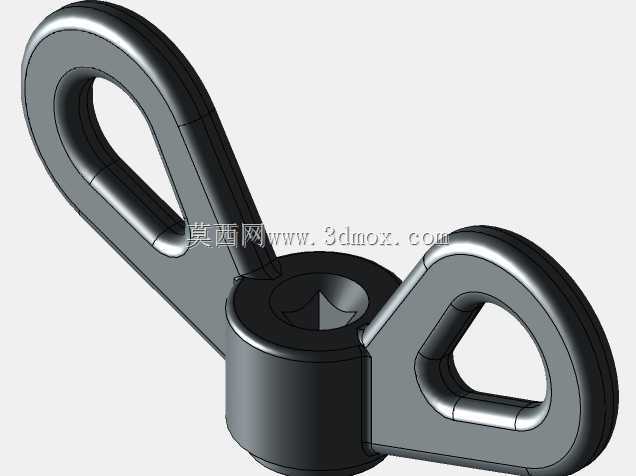

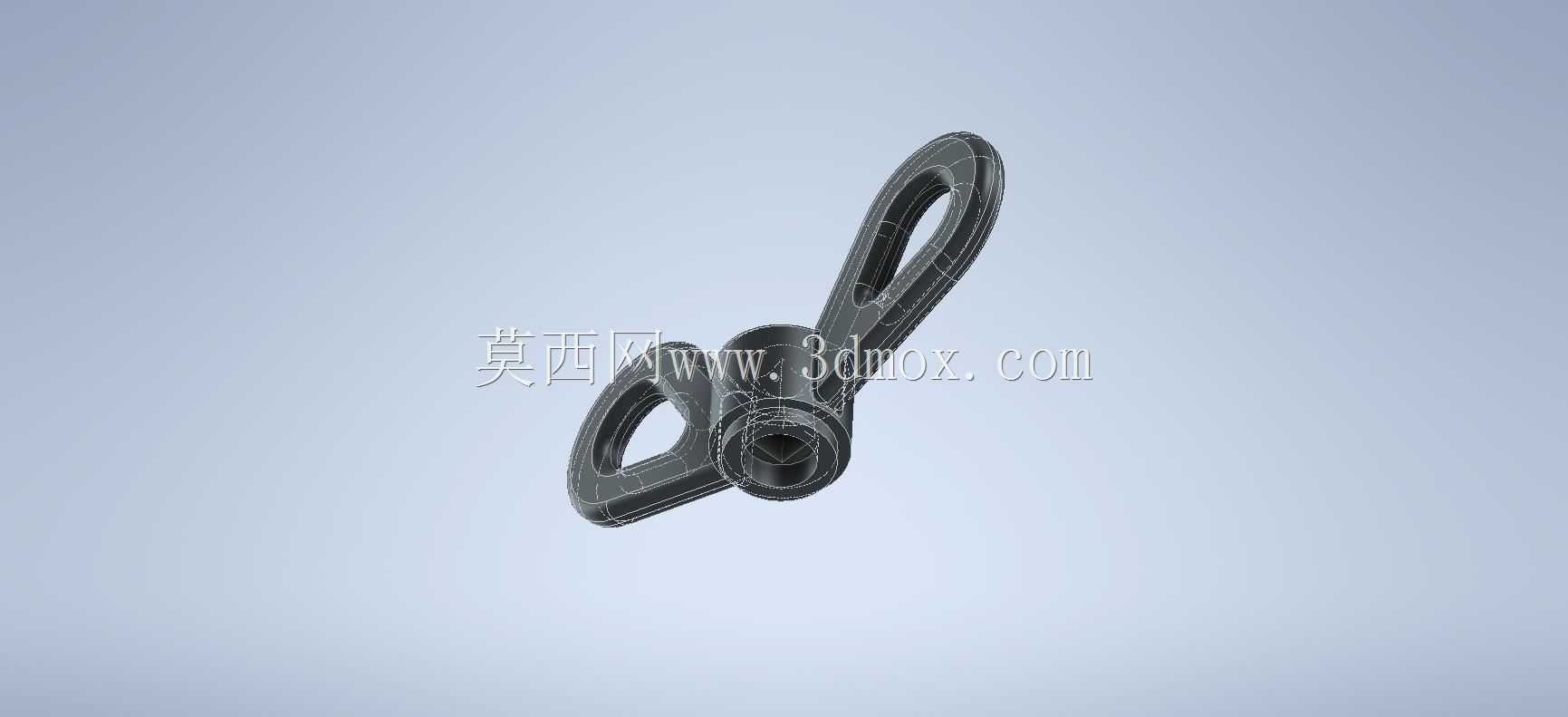

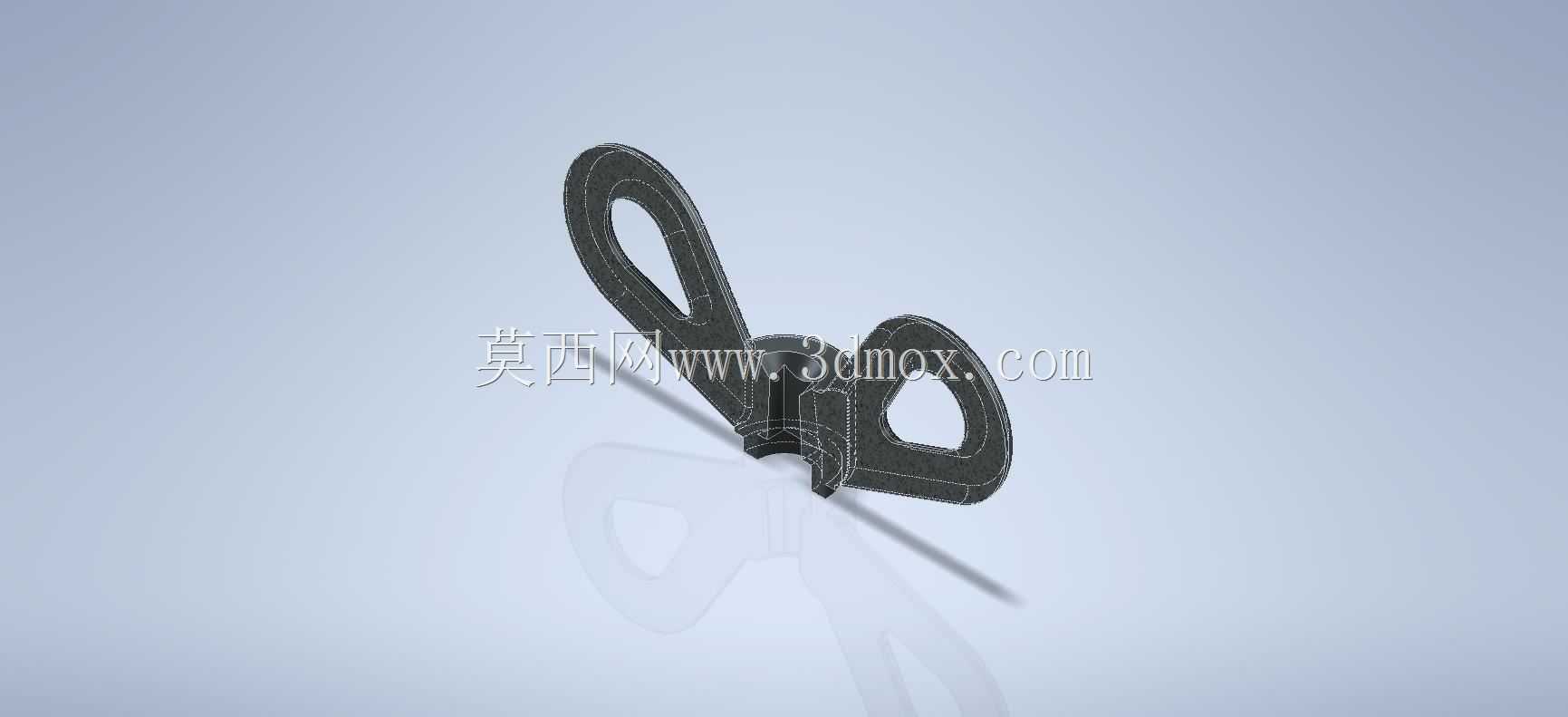

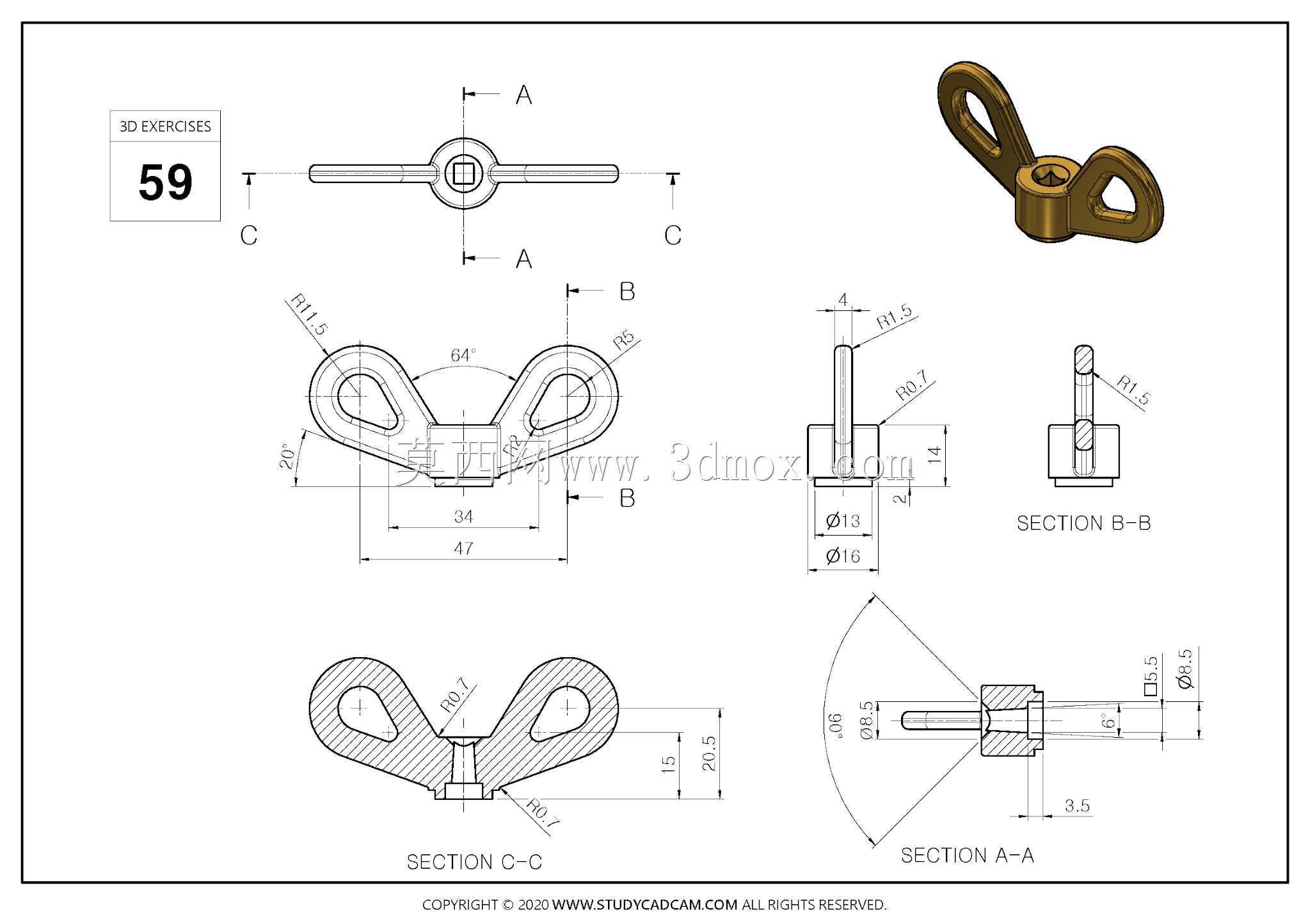

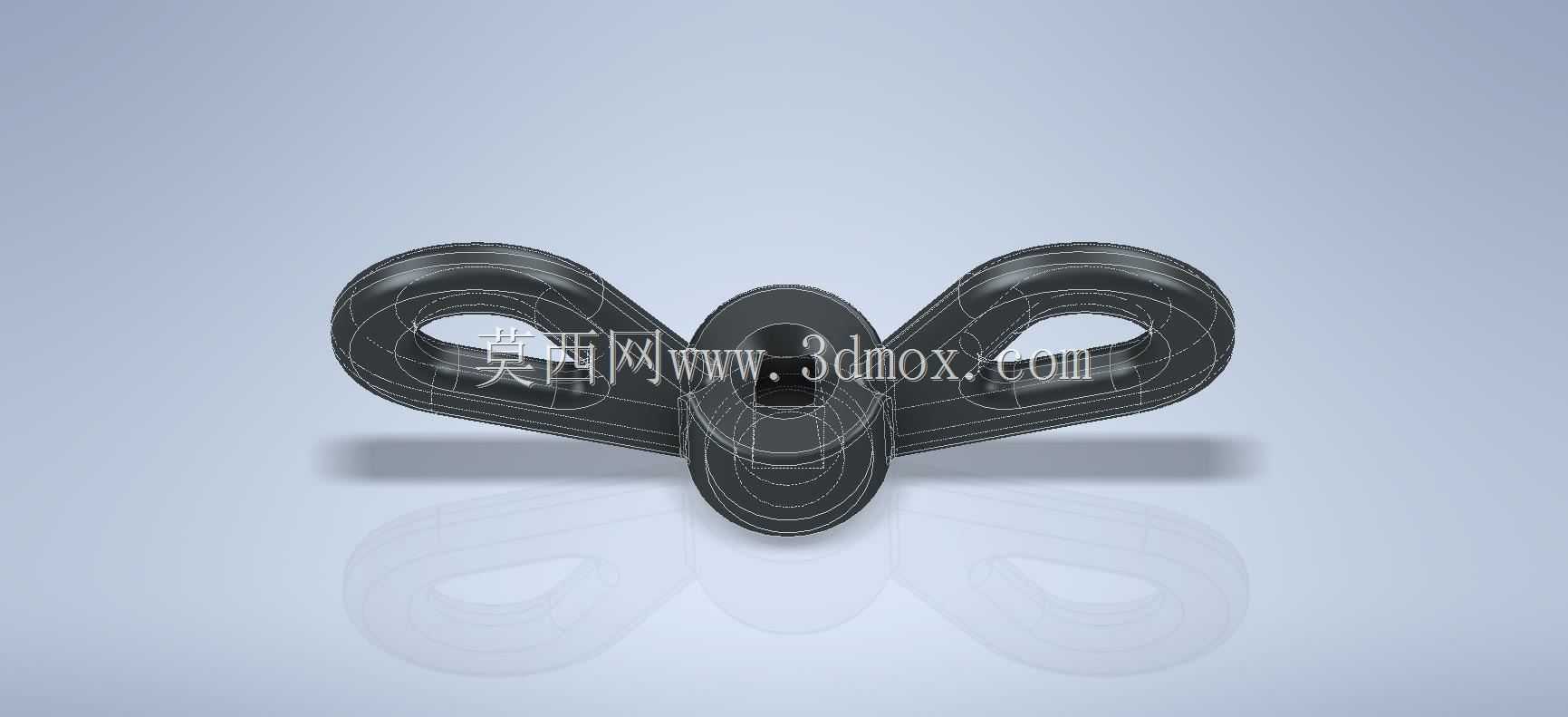

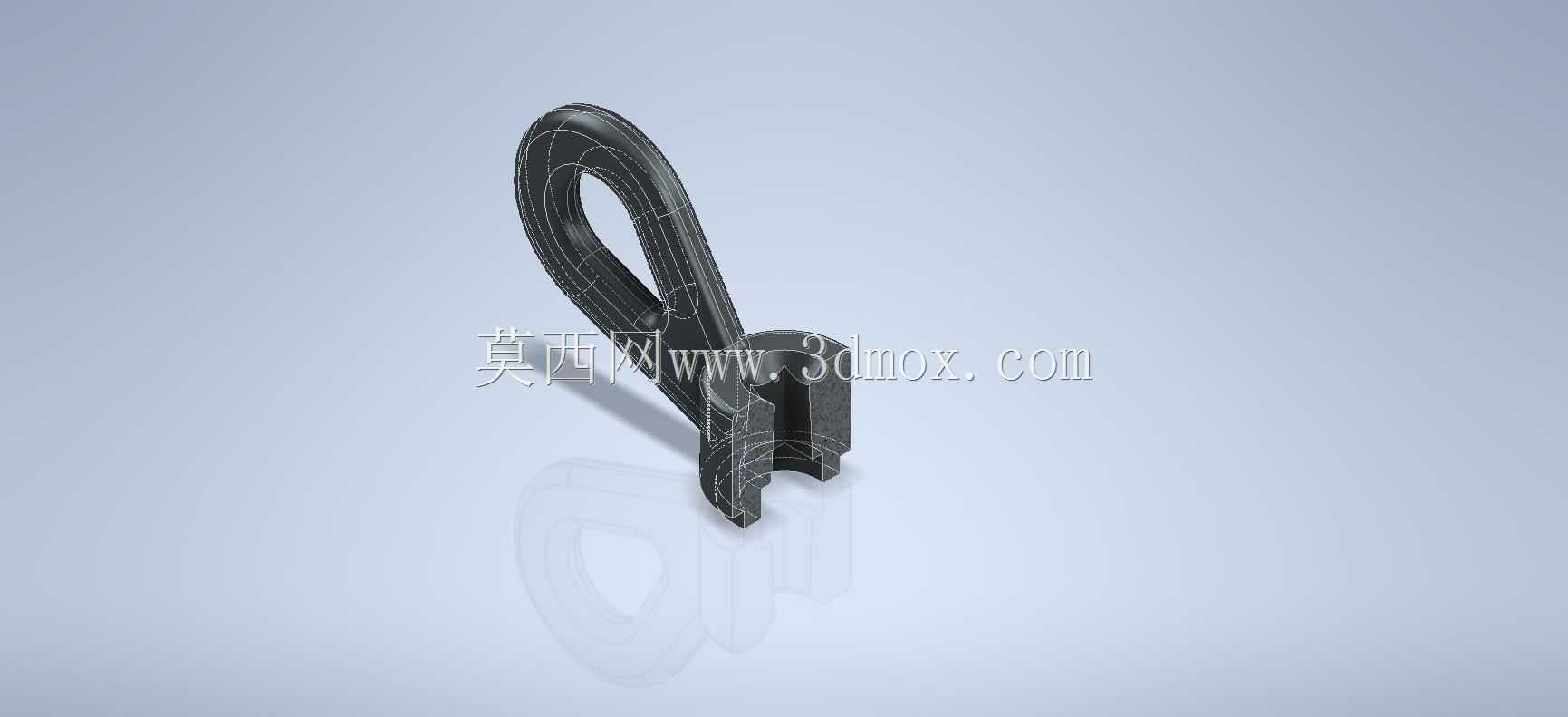

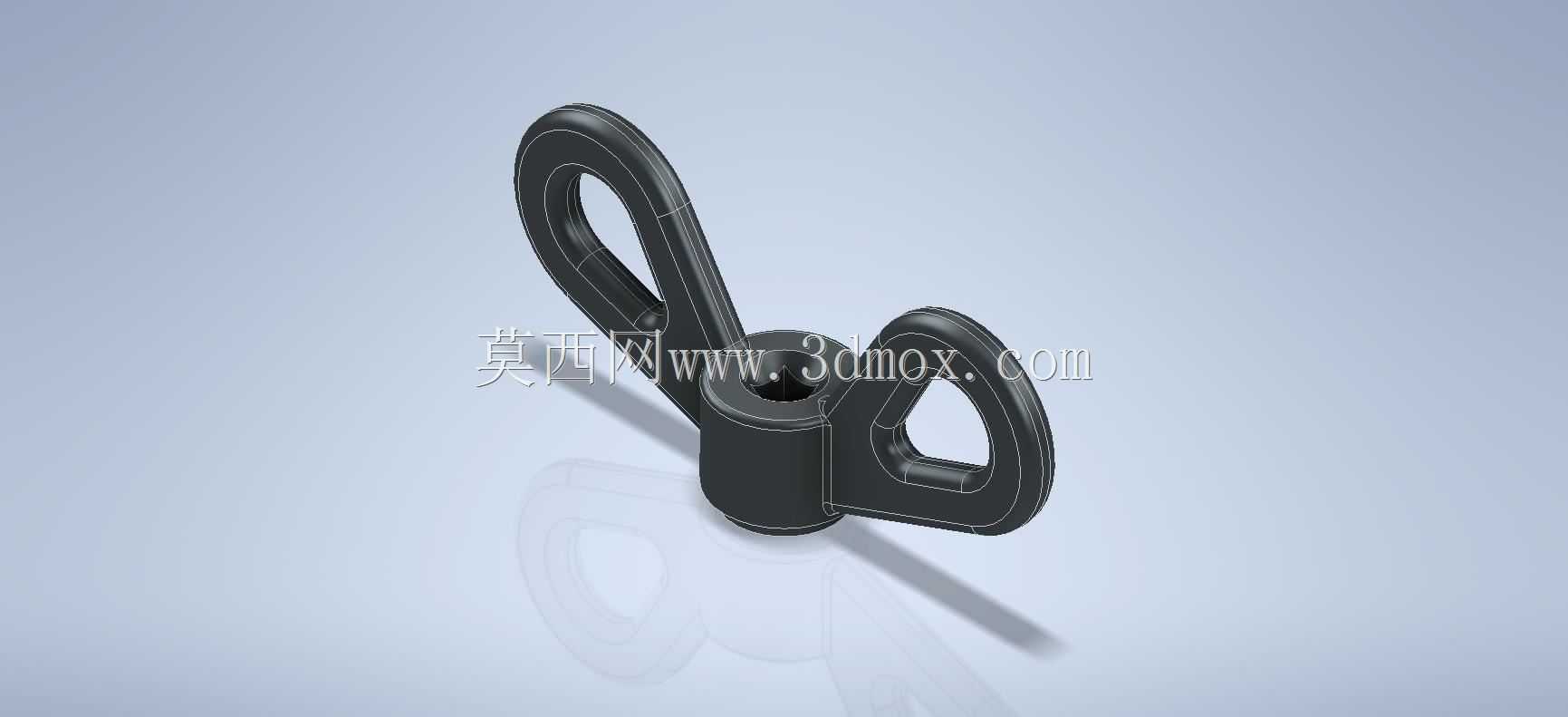

  这款翼型手拧调节锁紧件,在轻工装配、小型实验台架、民用设备维护场景里的出镜率极高,日常做设备调试时,不需要额外借助扳手、螺丝刀这类工具,徒手就能完成松紧操作,尤其适合需要频繁调整锁紧位置、操作空间局促无法容纳常规工具的工位。从结构功能来看,中间的带孔圆柱段是核心的配合基体,内孔可根据实际装配需求加工为光孔或者内螺纹,穿装在对应规格的螺杆、光轴上时,两侧对称延伸的翼片就是施力的受力部位,翼片上开设的镂空孔一方面能减少零件整体的用料重量,另一方面在需要更大锁紧力矩的时候,还能穿入细杆类辅助工具借力,进一步提升锁紧的可靠性,避免徒手施力不足导致的锁紧松脱问题。做这款零件的结构设计时,首先要考量的是徒手操作的人机工程边界,

  翼片的外伸长度不能过短,否则手指捏持时力臂不足,拧动时需要施加的握力过大,长时间操作容易造成手部疲劳;同时翼片的边缘必须做全周的圆角过渡,不能残留锐边、毛刺,否则徒手操作时很容易划伤操作人员的手部。中间圆柱基体的高度需要匹配被锁紧件的安装面厚度,保证锁紧时翼片的下表面能完全贴合被压紧件的表面,不会出现局部压接不实的情况;内孔的尺寸公差需要根据配合类型调整,如果是作为螺纹锁紧使用,内螺纹的精度要满足普通螺纹的中等配合公差要求,保证和对应螺杆旋合顺畅无卡滞,如果是作为光轴上的滑动锁紧件,内孔和光轴的配合间隙要控制在合理范围,既能保证滑动顺畅,又不会因为间隙过大导致锁紧后出现偏斜。从安装边界来看,

  这类翼型手拧件的安装预留空间需要覆盖两侧翼片的最大回转直径,不能在翼片的转动路径上布置其他凸起的结构件,否则拧动时翼片会和周边结构发生干涉,无法完成完整的锁紧旋转动作;翼片的厚度设计需要兼顾强度和操作手感,厚度过薄会导致锁紧时翼片出现弯曲变形,厚度过厚则会增加零件的整体重量,同时捏持时的手感偏硬,不符合徒手操作的使用需求。零件的材质选择上,常规工况下采用增强尼龙注塑成型就能满足使用需求,自重轻、不会锈蚀,适合民用设备、潮湿环境下的使用场景;如果是在高温、有较高强度要求的工业工况下,则可以采用锌合金压铸或者不锈钢精密铸造工艺制作,表面做哑光喷砂处理,既提升握持的摩擦力,也能避免表面过于光滑导致施力时打滑。实际装配使用时,

  这类锁紧件常被用在小型设备的档位调节、夹具的快速锁紧、检测工装的位置固定场景,相比需要工具操作的普通螺母,操作效率能提升数倍,尤其是在设备售后维护、户外无工具携带的场景下,徒手操作的优势更为明显。设计建模过程中,翼片和中间圆柱基体的衔接位置要做足够的圆角过渡,避免应力集中,因为锁紧施力时这个位置是应力最高的区域,如果衔接处直角过渡,反复受力后很容易出现翼片断裂的问题;翼片的曲面造型要贴合手指捏持时的自然弧度,不能做成完全平直的板状,平直板状的翼片捏持时压强集中在手指的局部位置,长时间操作会产生明显的压痛感,做微弧的曲面过渡后,手指和翼片的接触面积更大,施力时的手感更舒适。另外,零件下端面也就是和被压紧件接触的面,要保证足够的平面度,不能出现翘曲、凹凸不平的情况,否则锁紧时会出现局部压接,压紧力分布不均,在设备运行产生振动的情况下很容易出现松脱;如果需要提升锁紧后的防松效果,还可以在下端面加工一圈细密的防滑齿,压紧时防滑齿嵌入被压紧件的表面,进一步提升摩擦力,避免振动导致的锁紧件回转松脱。
