快插式气动管路密封堵头结构设计

　　这款快插式密封堵头主要应用在气动控制回路的临时封堵、气动元器件出厂测试封堵、设备维护阶段的管路端口密封场景，在自动化生产线气动系统、小型气动工具气路、实验室气动试验台架上都能见到这类零件的身影。实际使用中，当气动回路需要临时截断某一支路、或者更换元器件时预留的管路端口需要封堵，避免压缩空气泄漏造成系统压力损失，同时也能阻挡外界粉尘、水汽进入管路内部，污染气动阀、气缸等精密元件。

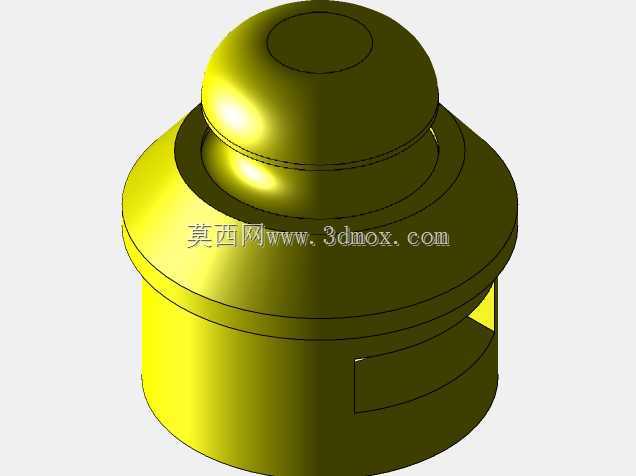

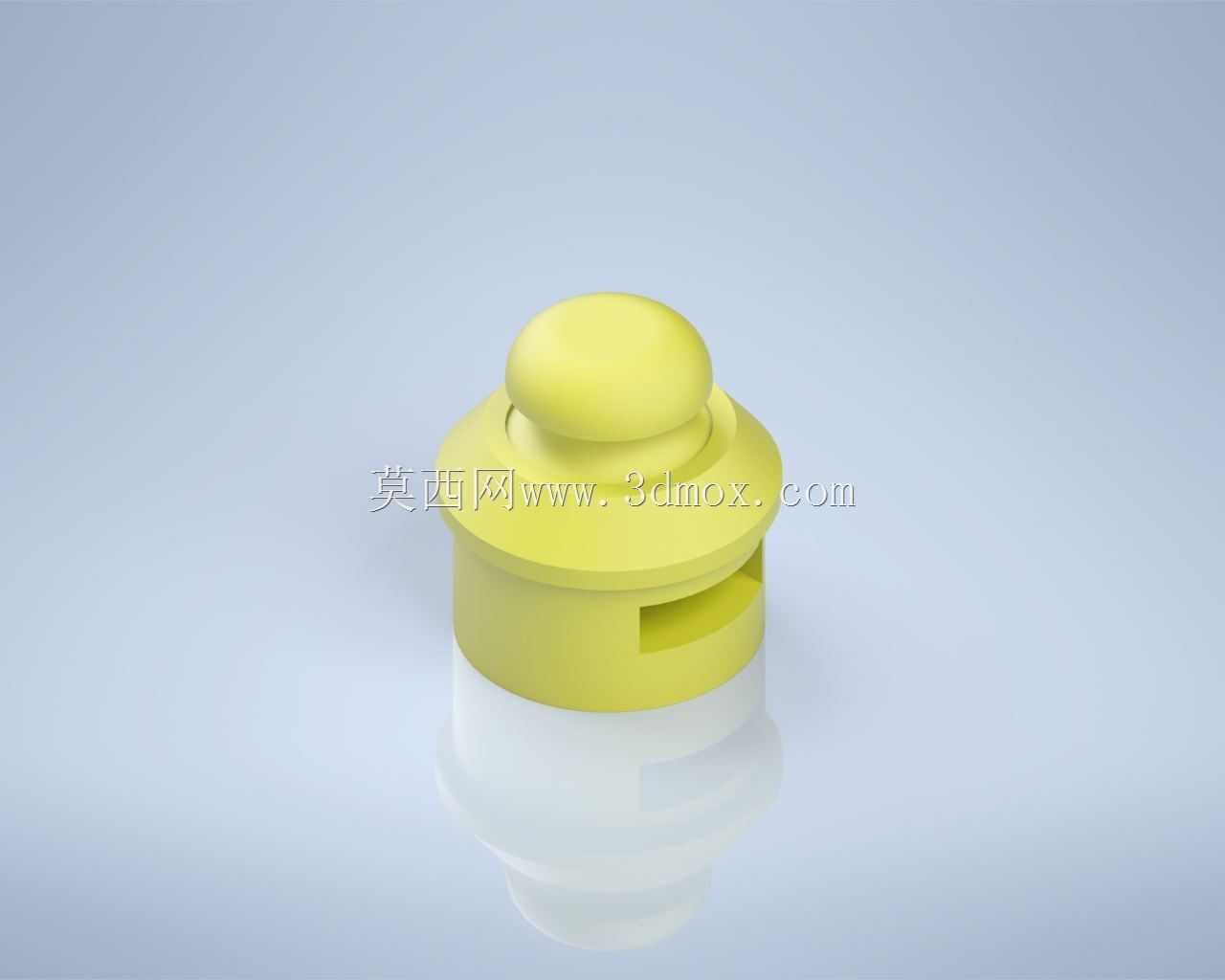

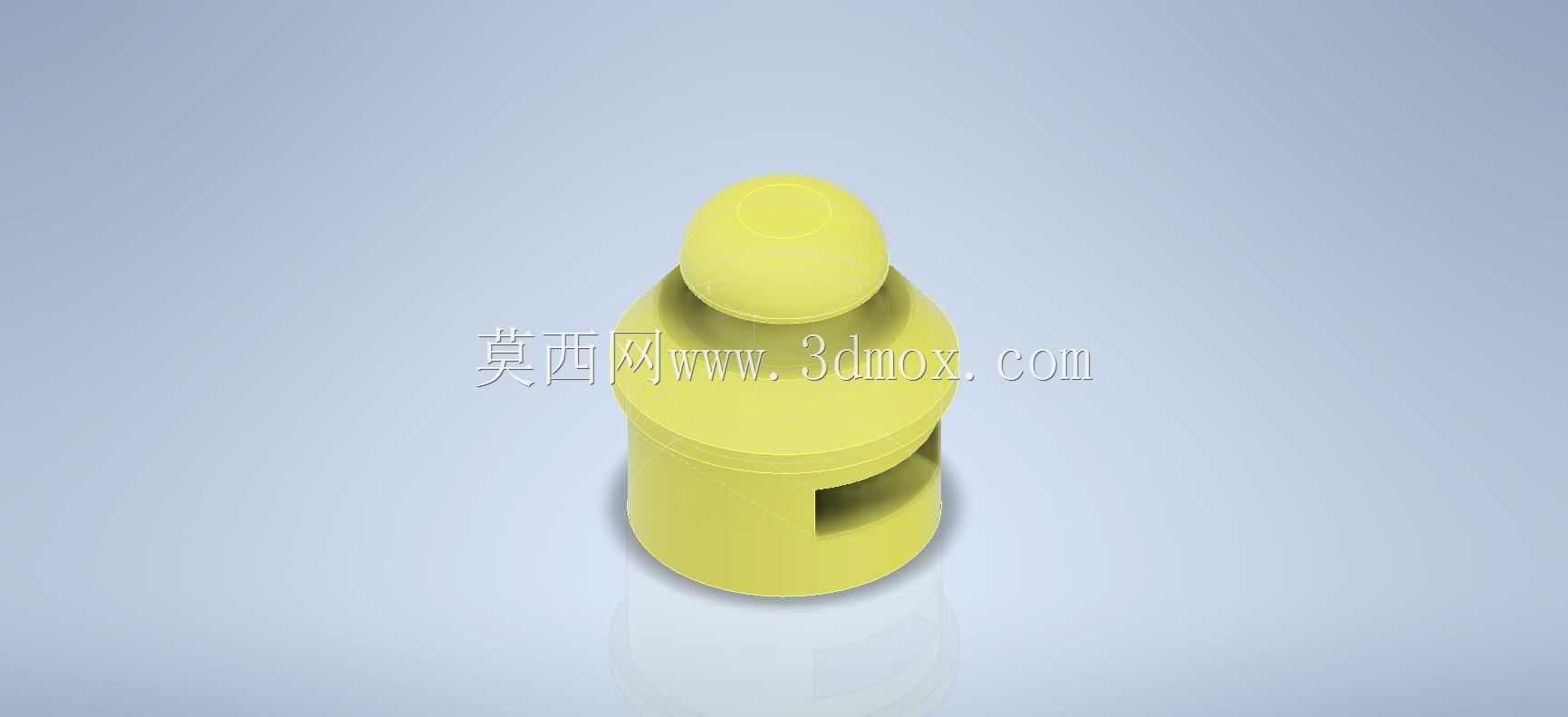

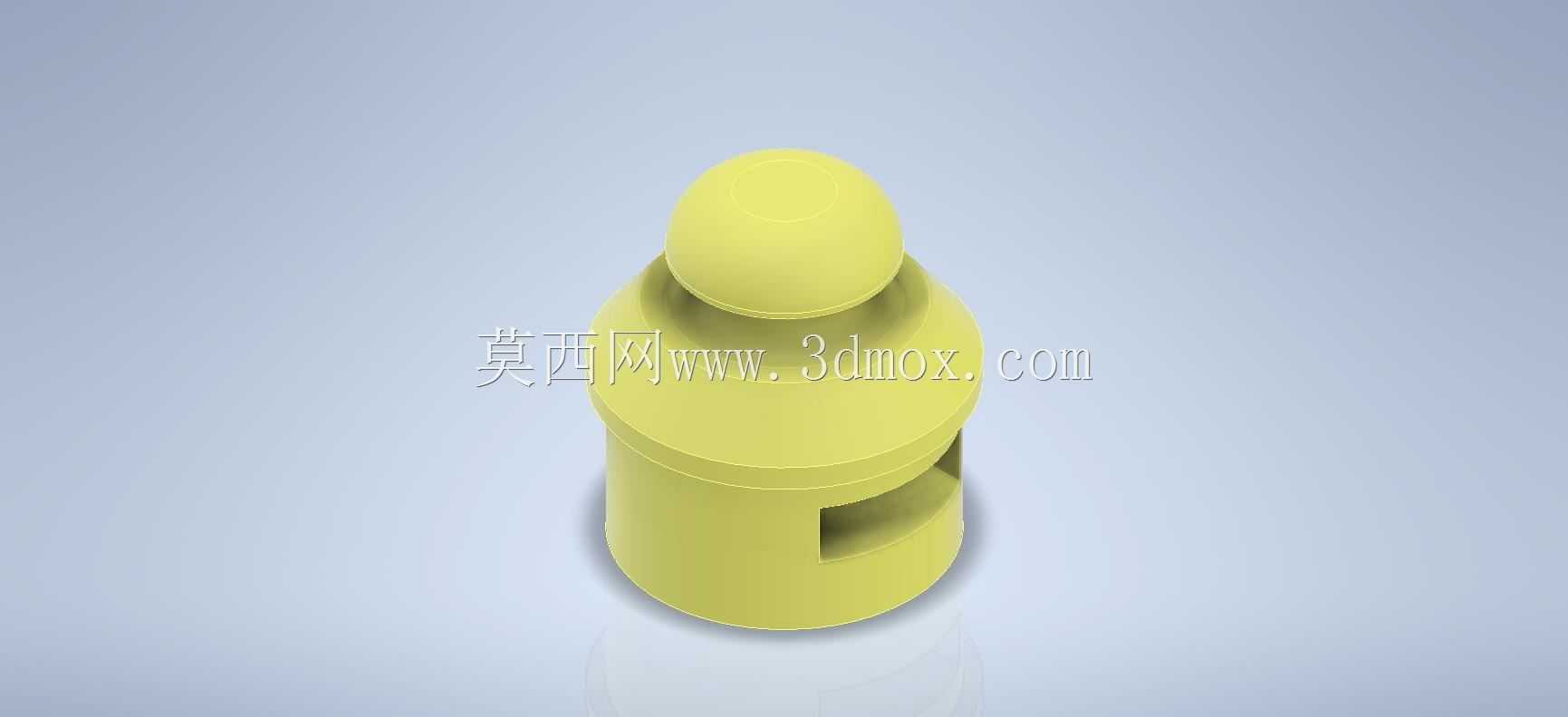

　　从功能特性来看，这款堵头采用按压式快插结构，顶部的圆形凸帽是拆卸按压位，安装时直接将堵头插入对应规格的气动快插接头内，接头内部的弹性卡爪会卡住堵头下部的环形卡槽，配合堵头上的多道环形密封筋实现径向密封，不需要额外缠绕生料带或者加装密封垫，徒手就能完成安装；拆卸时只需要向下按压顶部凸帽，带动堵头下部的撑开结构将接头卡爪顶开，就能直接拔出堵头，全程不需要额外工具，在狭小的设备安装空间内操作十分便捷。堵头主体采用工程塑料一体注塑成型，材质具备一定的自润滑性和耐压缩空气腐蚀性能，长期在0-8bar的常规气动系统压力下不会出现开裂、密封失效的问题，重量也比传统金属堵头更轻，不会对轻质气动管路造成额外的负重偏移。

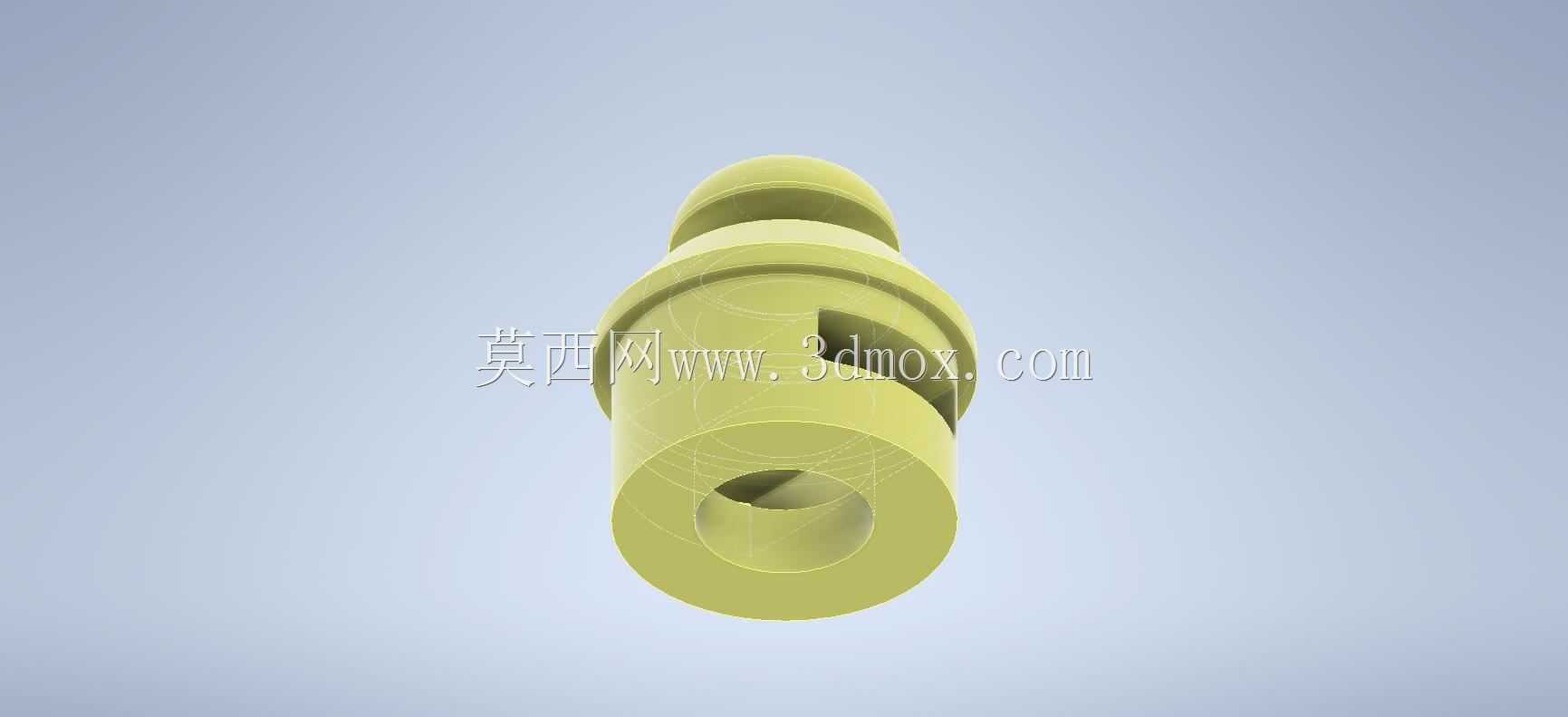

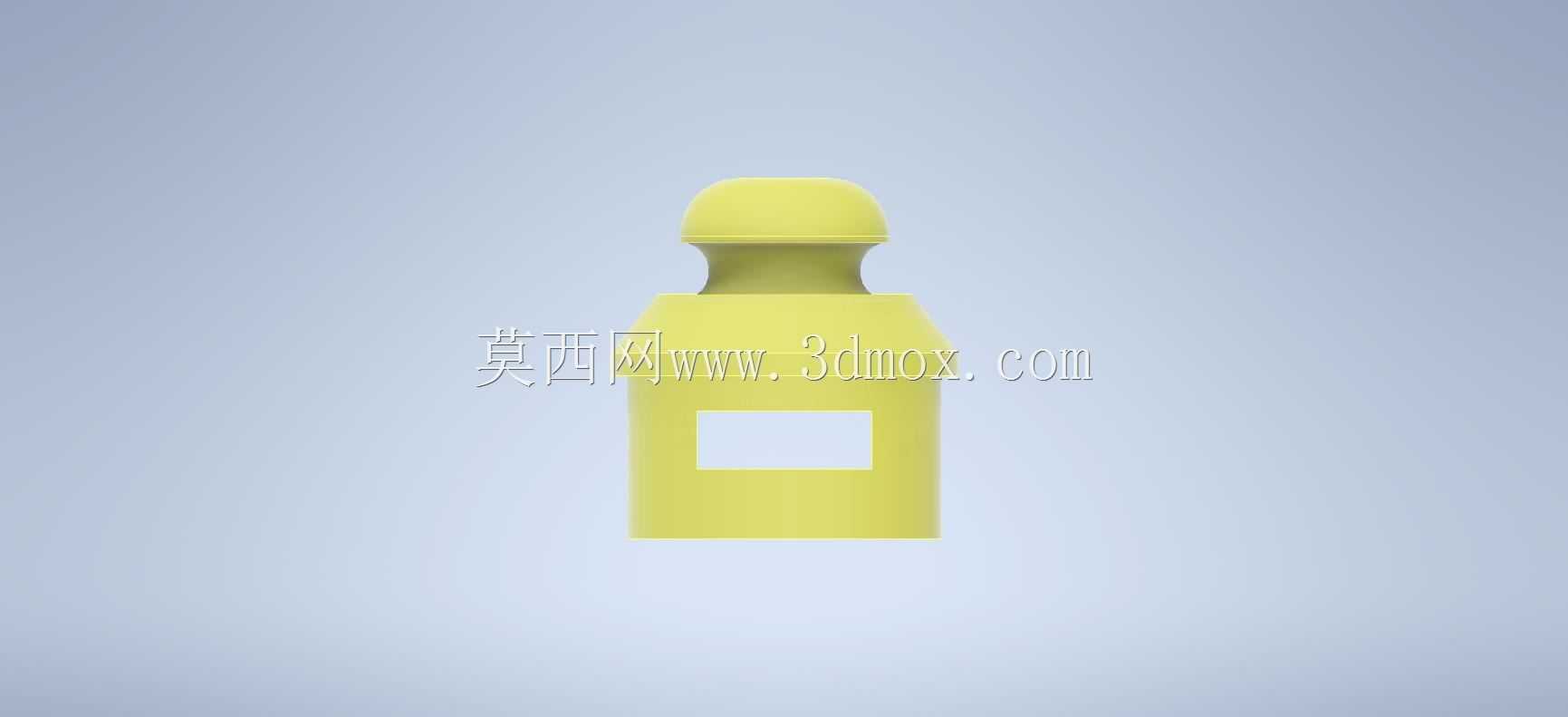

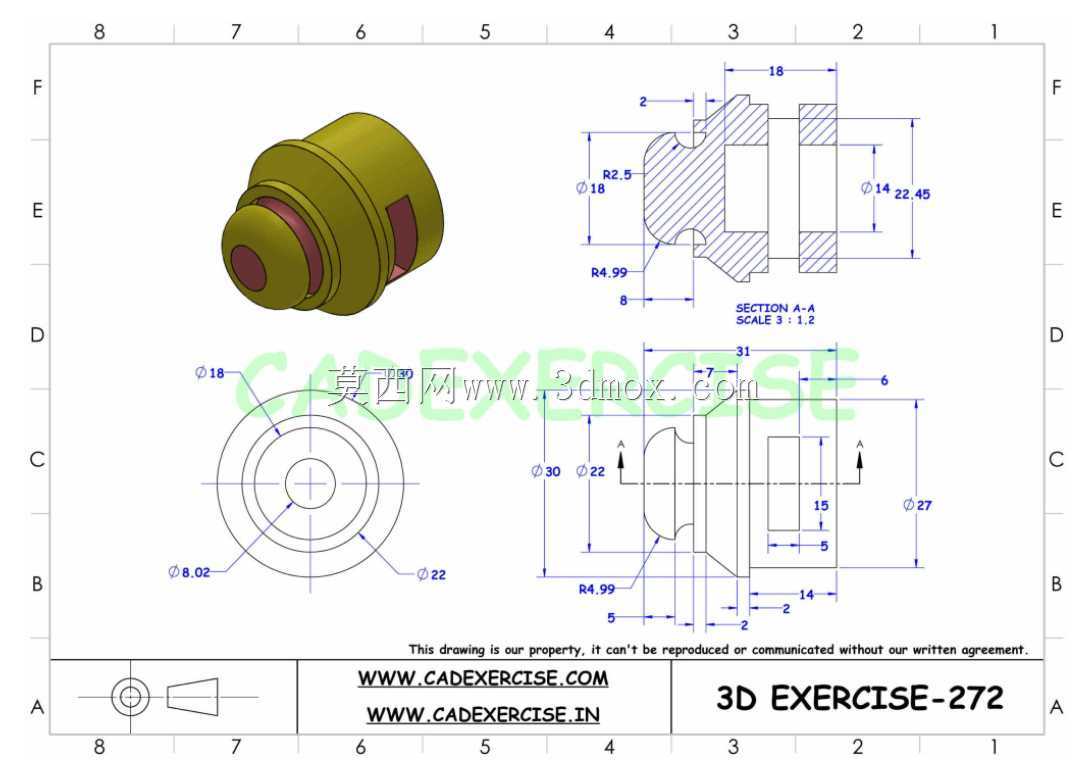

　　设计思路上，这款堵头完全匹配标准快插气动接头的内部尺寸轮廓，下部的柱体直径严格对应常用的气动管路外径规格，环形卡槽的位置和宽度适配常规快插接头卡爪的行程范围，保证插入后卡爪能完全卡入卡槽，不会因为气压冲击出现脱出的情况。上部的凸缘直径比接头安装孔径大，形成安装限位，避免安装时堵头过度插入接头内部造成拆卸困难。顶部的圆弧形凸帽做了圆角过渡，一方面按压时手感更舒适，不会出现锐边硌手的问题，另一方面圆弧面也不容易积存灰尘和油污，日常设备清洁时更方便。堵头下部的侧方开槽是为了适配部分带安全锁扣的快插接头，插入时锁扣能卡入开槽位置，进一步提升连接可靠性，避免设备运行过程中振动导致堵头松脱。

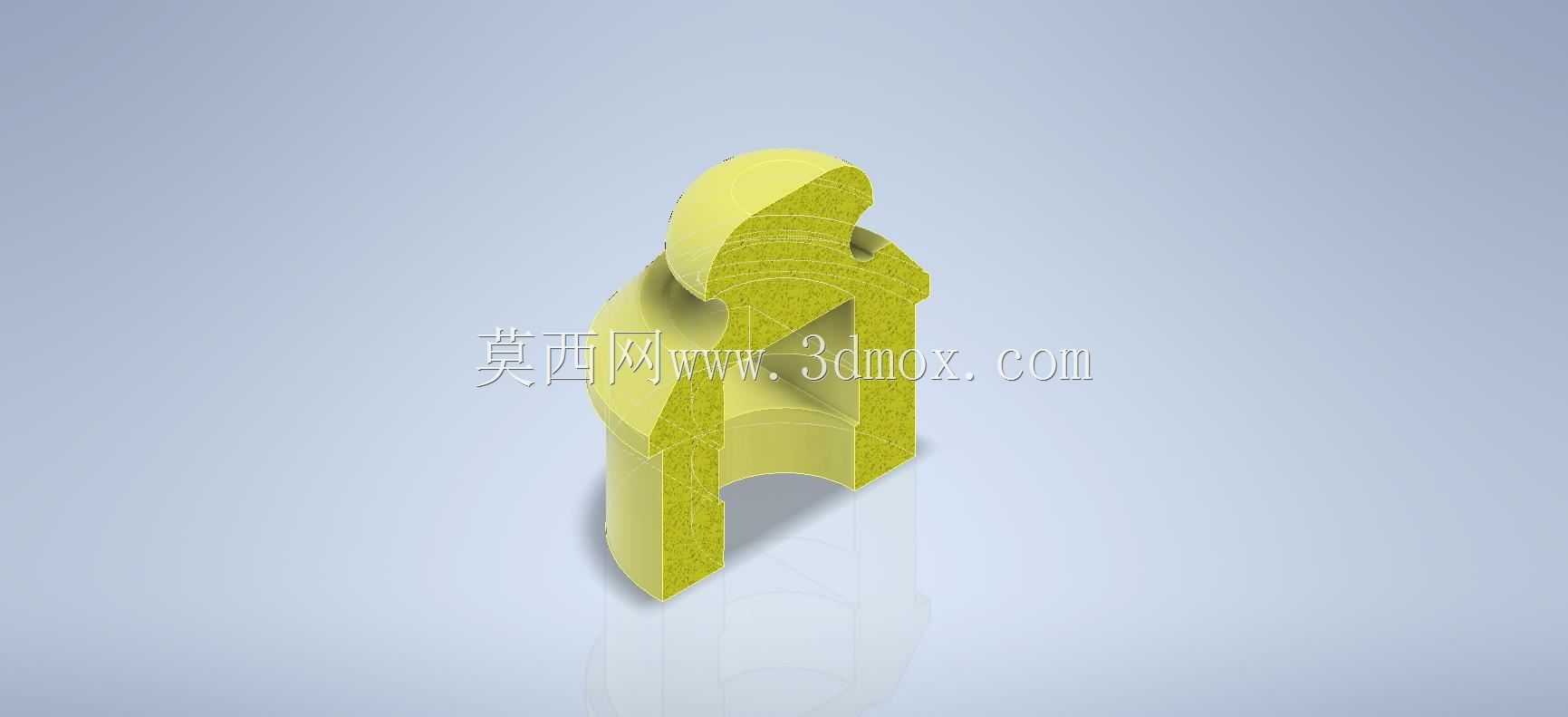

　　从安装边界来看，这款堵头的整体高度控制在较低范围内，安装后突出接头端面的尺寸很小，在密集排布的气动阀岛、多管路并排布置的设备线槽内使用时，不会和相邻的管路、元器件发生干涉。堵头的最大外径处做了倒角导向，安装时不需要完全对准就能顺利插入接头，降低了现场装配的对位难度。密封筋的截面采用圆弧形设计，和接头内壁的接触压力分布均匀，既不会因为过盈量太大导致插入力过大，也不会因为过盈量不足出现密封泄漏的问题，经过多次插拔后密封筋的磨损量极小，能满足反复使用的需求。在实际设备调试过程中，这类堵头经常被用来临时封堵未接负载的气路端口，待整个系统调试完成后再替换成对应的管路或者元器件，也有部分设备在出厂时会在预留的扩展气路端口长期安装这类堵头，避免运输和存放过程中杂质进入气路内部。
