直角加强型设备安装支撑角座结构

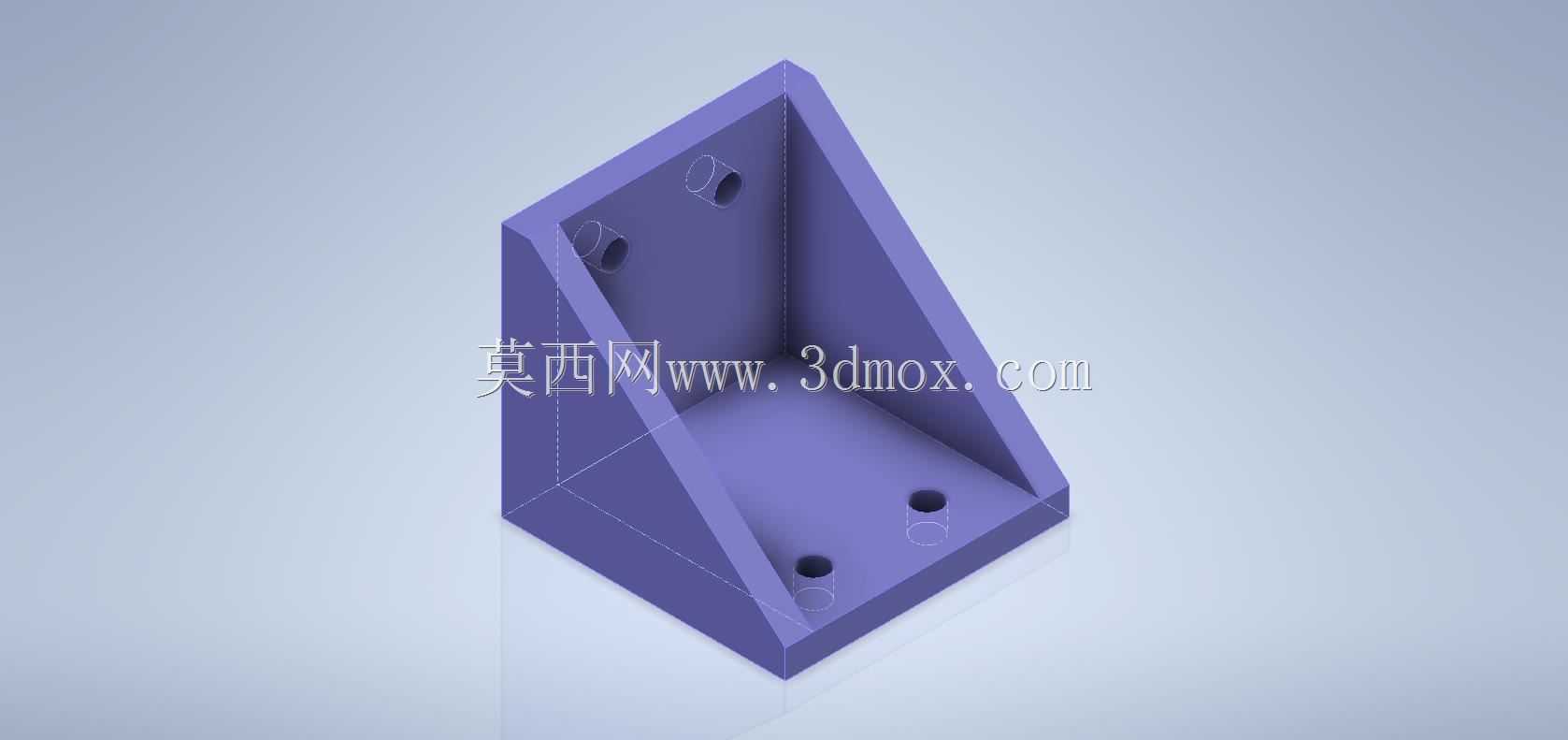

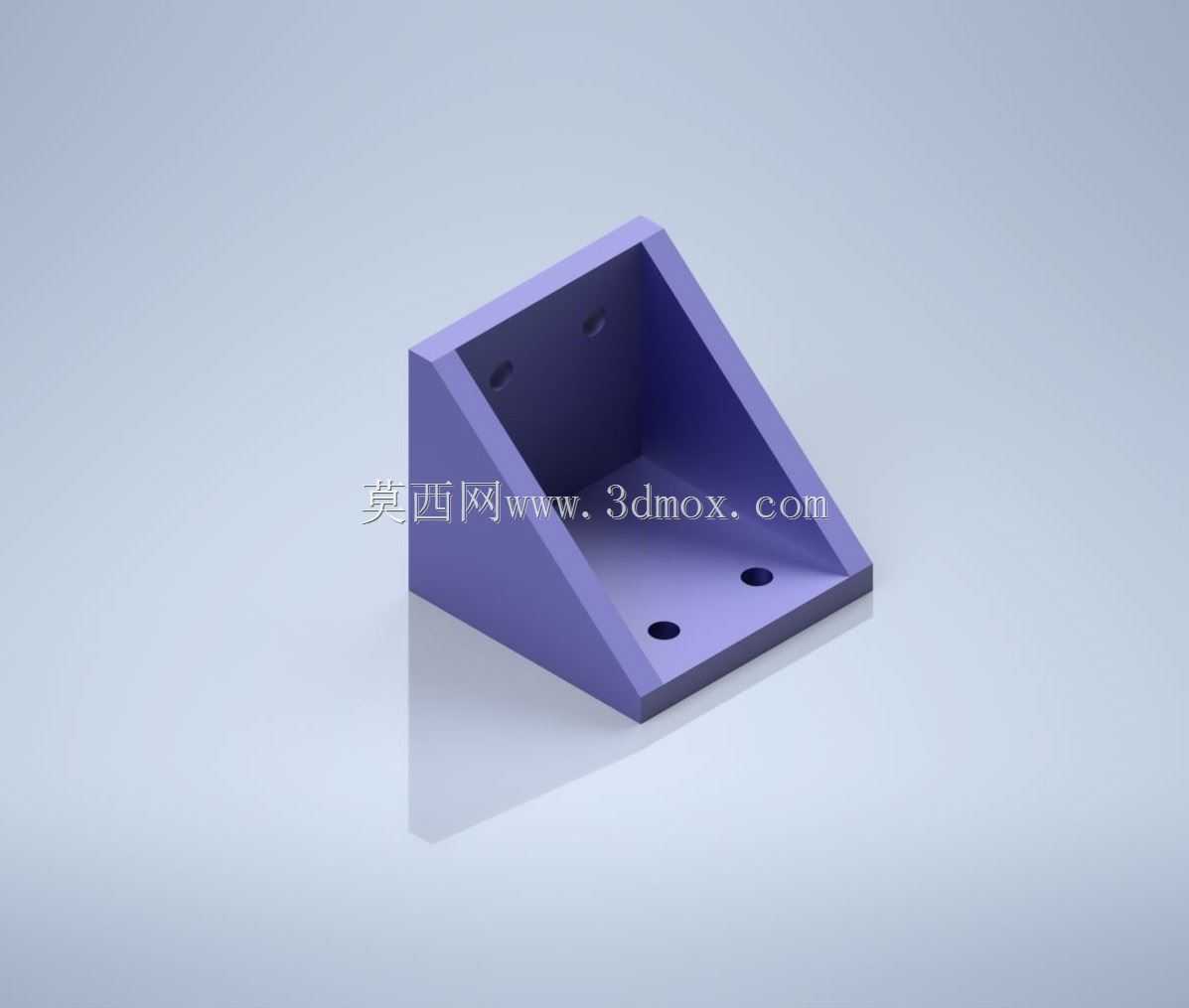

　　在工业设备的机架搭建、工装夹具定位、小型功能模组安装场景里，这类直角加强支撑角座是使用频率极高的连接构件，它的核心作用是在两个互相垂直的安装面之间形成刚性支撑，抵消垂直安装面承受的倾覆力矩，避免连接部位因为长期受交变载荷出现松动、变形甚至断裂的问题。不同于市面上常见的薄板式冲压角码，这款角座采用了一体化的实体结构设计，两个互相垂直的安装面厚度均匀，内侧设置了整面的三角形加强筋，筋板与两个安装面之间做了平滑的圆弧过渡，没有尖锐的应力集中棱角，能在承受较大侧向载荷的时候，把应力均匀分散到整个支撑结构上，不会在筋板与安装面的交接位置出现应力断裂的隐患。

　　从安装边界来看，这款角座的水平安装面设置了两个同轴的沉头安装孔，孔位间距经过标准化匹配，适配市面上常用的工业铝型材槽距，也能直接在钢板机架、木质工装台面上通过螺栓完成固定，沉头孔的深度刚好能容纳内六角螺栓的头部，安装完成后螺栓头不会突出安装面，不会干涉后续放置在水平面上的其他设备部件。垂直安装面同样设置了两个安装孔，孔位与水平面孔位错开排布，避免安装时两个方向的螺栓出现空间干涉，垂直面的安装孔同样做了沉头处理，保证被固定的部件与垂直面可以完全贴合，不会因为螺栓突出出现安装间隙。

　　设计过程中首先考虑的是实际安装的操作空间，角座的外侧棱边全部做了小尺寸的倒角处理，既避免安装时锋利的边角划伤操作人员，也能在安装对位的时候起到导向作用，不需要反复调整角度就能快速对齐安装孔位。内侧的加强筋没有完全填满两个安装面的夹角区域，预留了足够的扳手操作空间，在拧紧垂直面或者水平面的安装螺栓时，普通的内六角扳手或者套筒可以顺利伸入，不会被筋板挡住操作路径。角座的整体高度和宽度比例经过载荷校核，当垂直面承受垂直于安装面的侧向载荷时，加强筋的受力方向与载荷传递路径完全重合，不会出现额外的扭矩，材料的力学性能可以得到充分利用，不需要额外增加壁厚就能达到更高的承载能力，相比同载荷等级的铸钢角座重量更轻，安装搬运的劳动强度更低。

　　在实际使用场景中，这类角座可以用于自动化设备的型材机架边角加固，替代传统的角码连接，提升机架整体的抗扭刚度，避免设备高速运行时因为机架震动导致的定位精度下降；也可以用于小型传感器、气动元件的安装支撑，在设备的垂直壁面上伸出一个水平安装基准面，保证元件的安装位置精度；在工装夹具的制作中，这类角座可以作为定位挡块的安装基座，承受工件装夹时的冲击力，长期使用不会出现定位偏移。不同于焊接式的直角支撑，这款角座属于可拆卸的标准连接件，不需要现场焊接作业，安装时只需要准备对应规格的螺栓就能完成装配，后期设备改造调整位置时可以快速拆卸重复利用，不会在机架上留下焊疤难以清理。

　　从结构细节来看，角座的两个安装面平面度经过严格控制，安装面的表面粗糙度满足普通机械安装的贴合要求，不需要额外进行铣削加工就能直接使用，安装完成后两个面的垂直精度可以控制在普通工业装配的公差范围内，满足大部分通用设备的安装精度要求。加强筋的厚度与安装面厚度保持一致，注塑或者压铸成型的时候不会因为壁厚不均出现缩痕、气孔等成型缺陷，成品的内部材质均匀，长期受载不会出现内部缺陷扩展导致的断裂问题。角座的边角过渡圆弧半径经过优化，既不会因为圆弧过大导致安装面的有效接触面积减小，也不会因为圆弧过小造成应力集中，在承受极限载荷的时候，断裂位置会出现在安装孔截面而不是交接位置，给操作人员留出足够的安全预警时间，不会出现突然断裂导致设备坠落的安全事故。

　　在选型适配的时候，需要根据实际承受的载荷大小匹配对应规格的螺栓，水平安装面的两个孔主要承受整个支撑结构的重力和垂直方向的拉力，垂直面的安装孔主要承受侧向的倾覆力矩，安装时需要保证两个安装面与被连接件完全贴合，不能在缝隙处加塞垫片调整角度，否则会导致角座承受额外的弯曲应力，大幅降低使用寿命。如果用于有震动的设备上，可以在安装面之间添加薄橡胶减震垫，既可以吸收震动传递，也能弥补安装面的微小平面度误差，提升连接的可靠性。这类角座的整体尺寸属于中小型规格，适合支撑重量在几十公斤以内的部件，对于更重的大载荷场景，可以选择同系列更大尺寸的型号，通过增加安装孔数量、提升整体壁厚来满足承载要求。
