带双孔定位的快装式机械连接基座

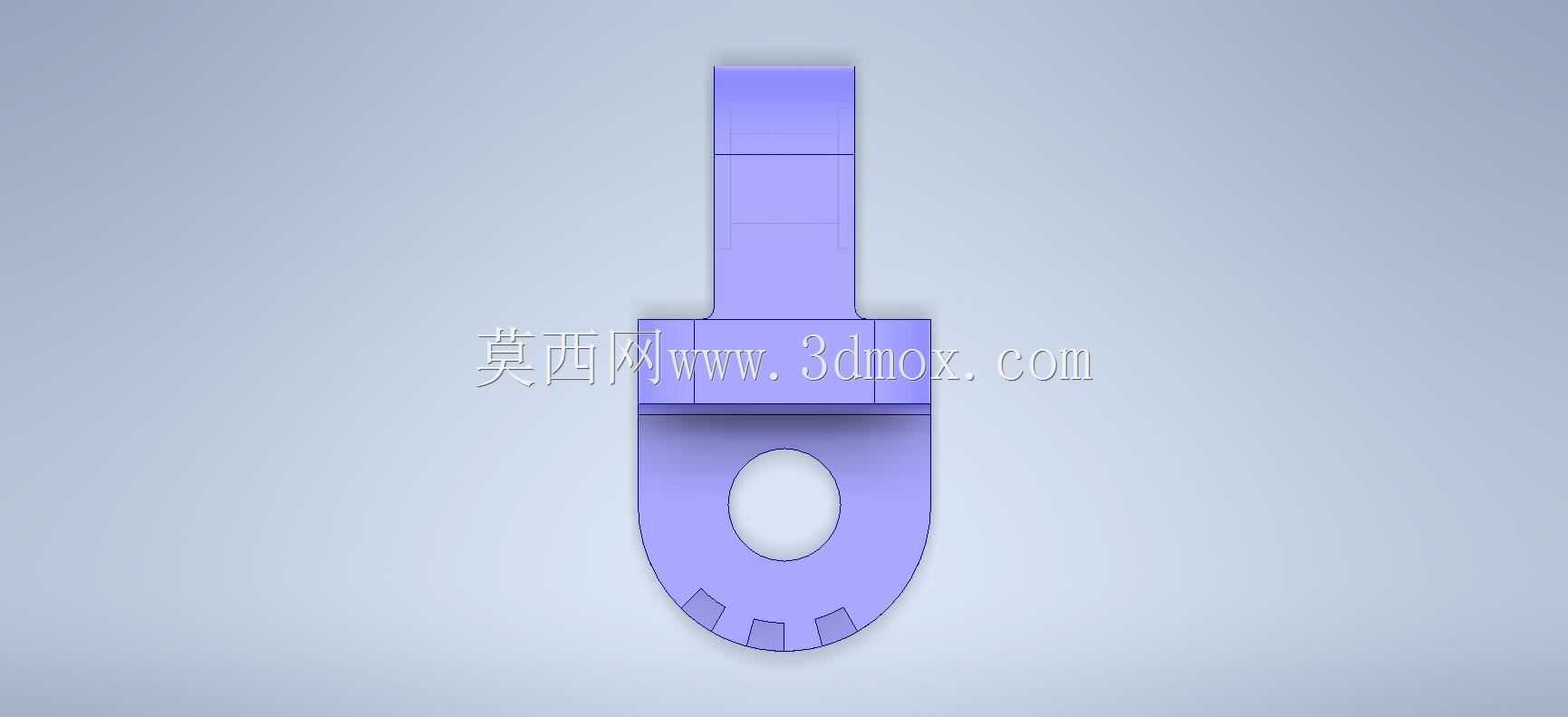

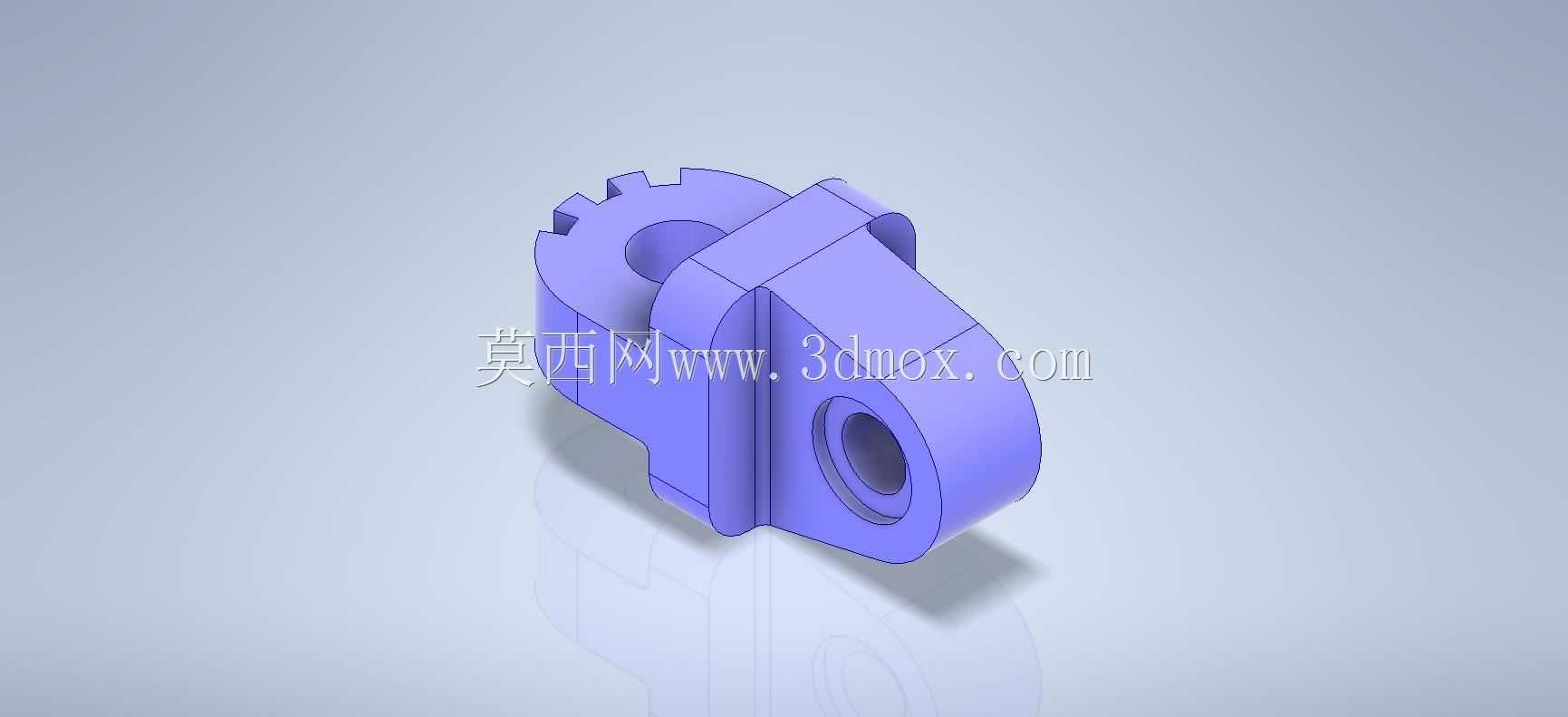

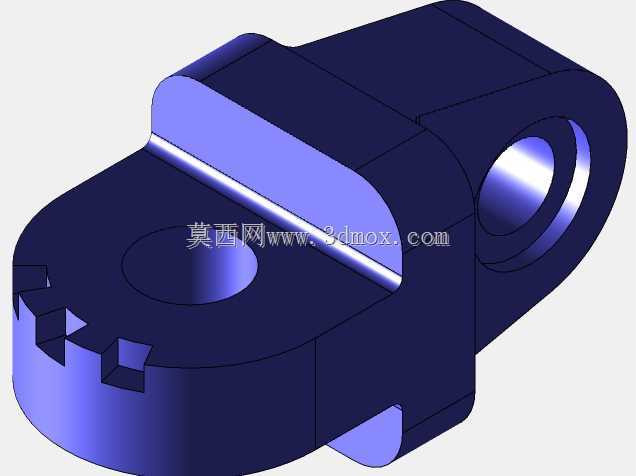

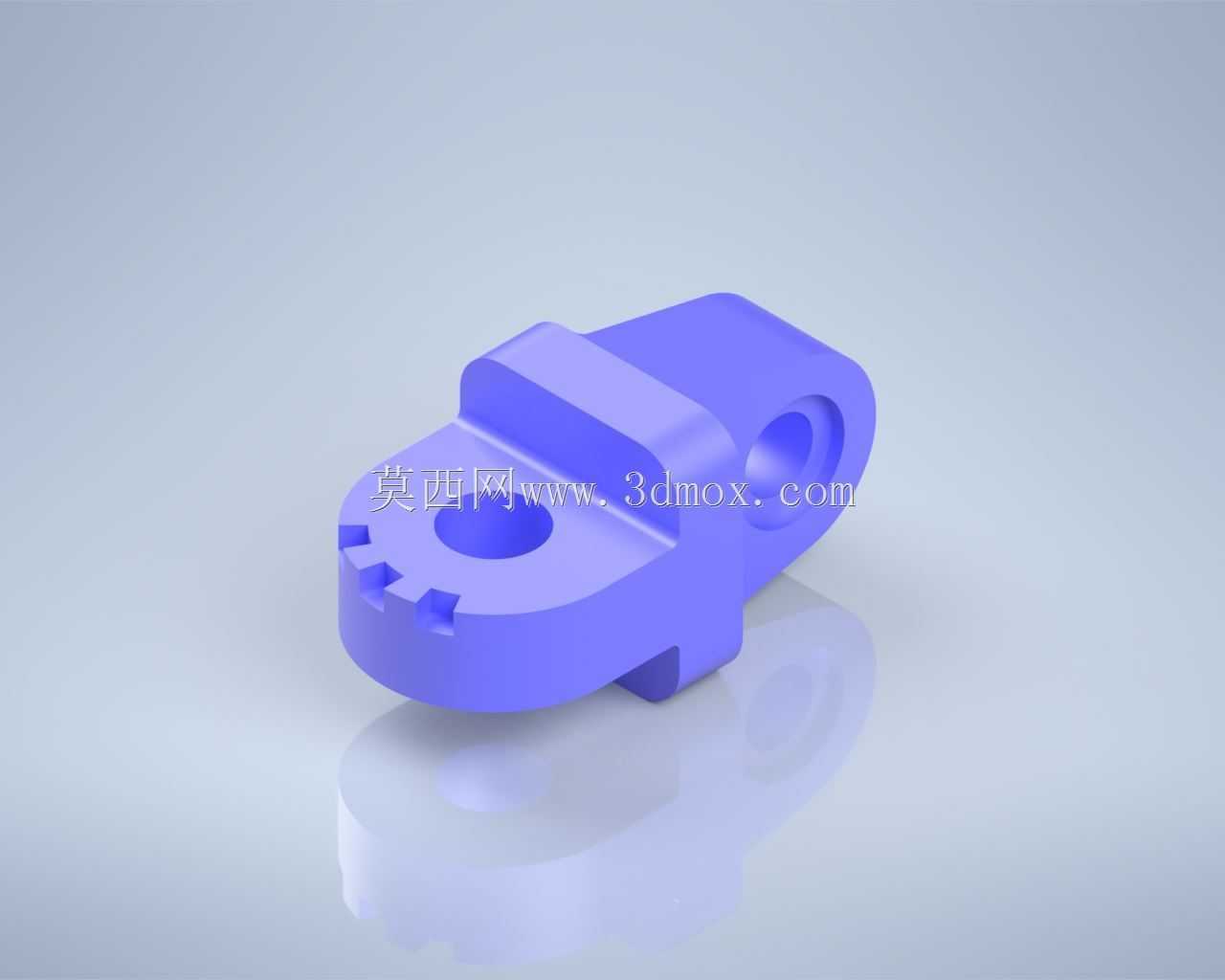

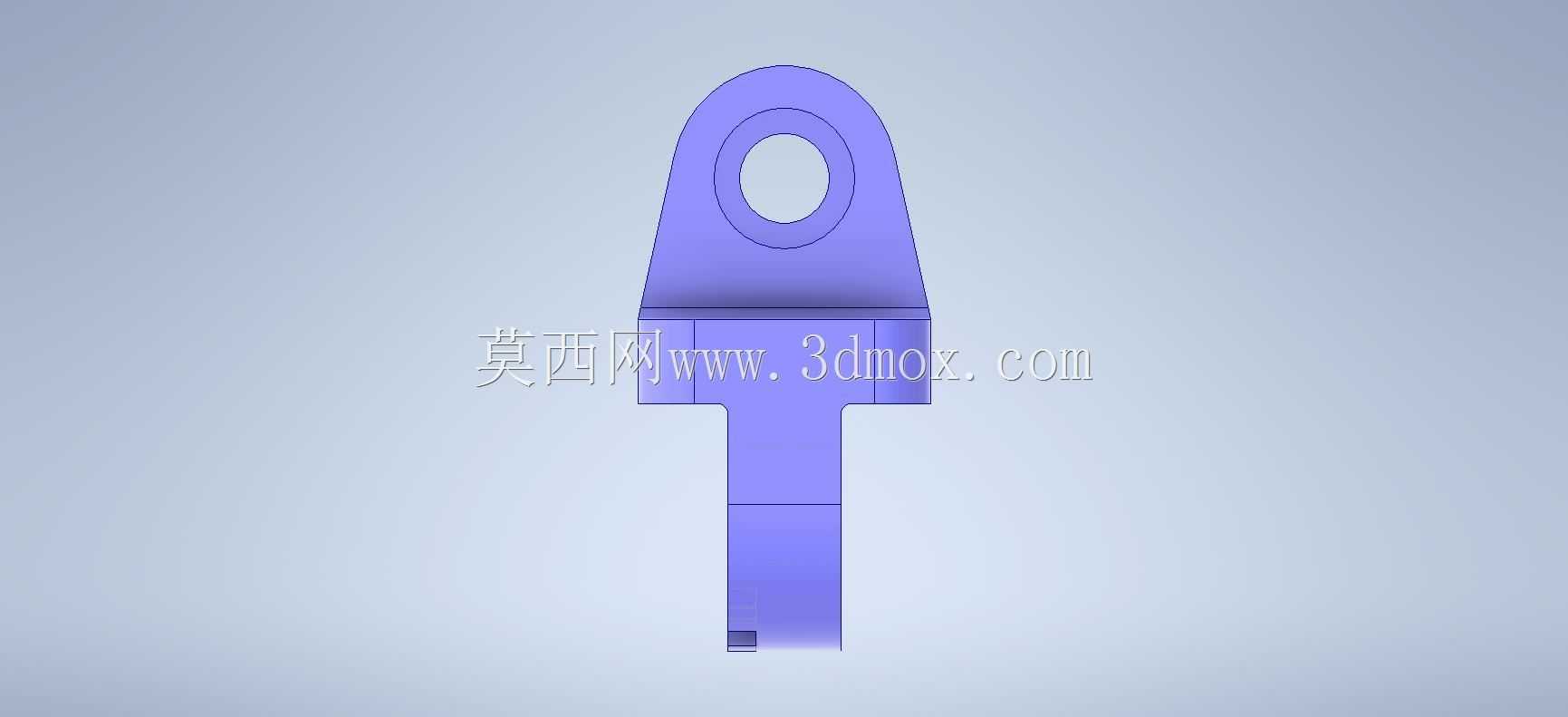

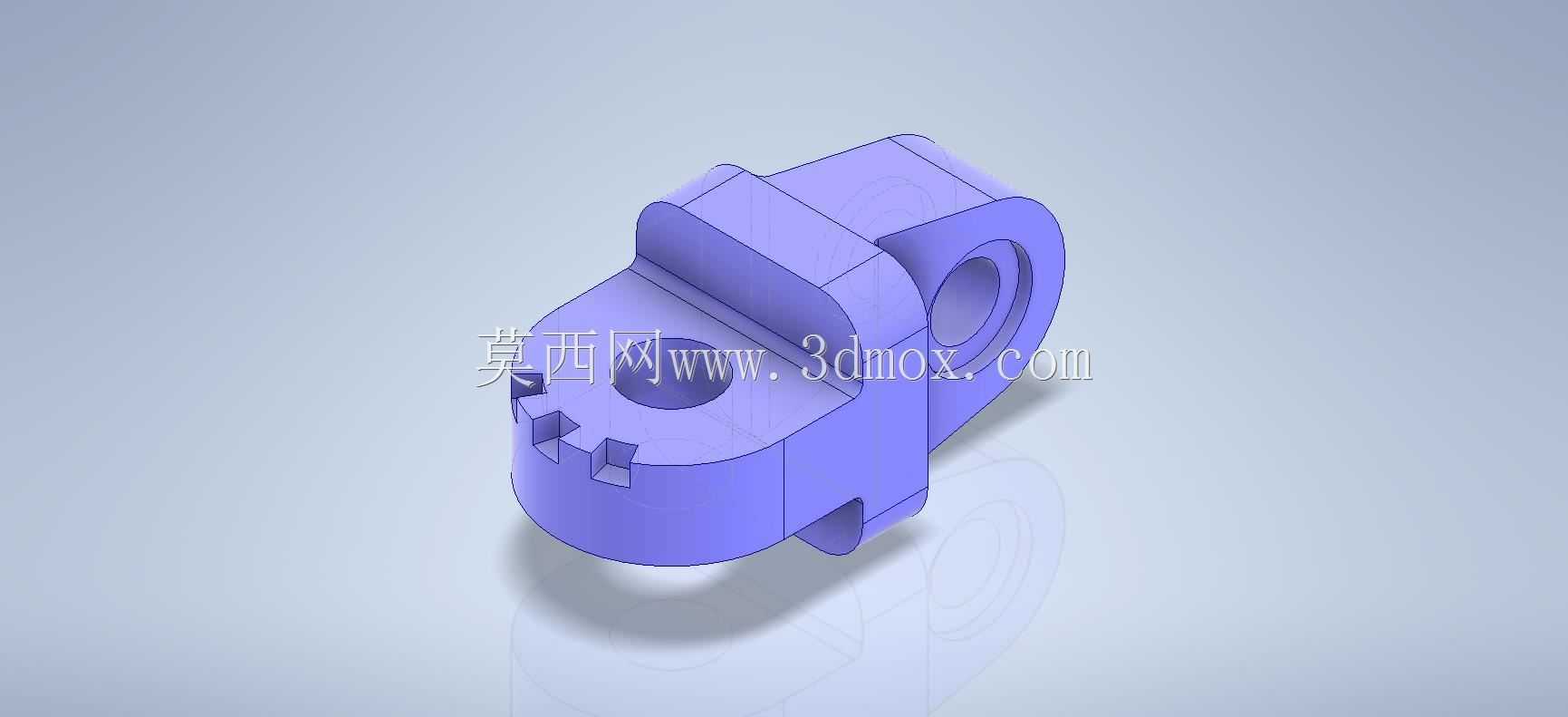

　　在自动化产线的快换工装模块、小型检测设备的传感元件安装位、教学实训台的功能模块接驳位置，这类带双孔定位的连接基座是出镜率极高的结构件，它不需要复杂的锁紧机构，就能实现相邻功能部件的快速对位与固定，很多入门级结构设计练习都会把这类零件作为基础建模训练载体，因为它涵盖了拉伸、切除、倒角、孔位定位这些最常用的建模操作，同时也能让初学者直观理解机械连接结构的设计逻辑。从功能特性上看，这个零件的主体是一体化铣削成型的块状结构，一端设计了带同轴通孔的耳状凸台，这个通孔是用来穿装铰接销轴的，可以实现和相邻摆动部件的转动连接，孔壁的厚度经过了受力校核，能承受常规工况下的径向剪切力，不会因为反复摆动出现孔口开裂的问题；另一端的平台面上开有沉头定位孔，

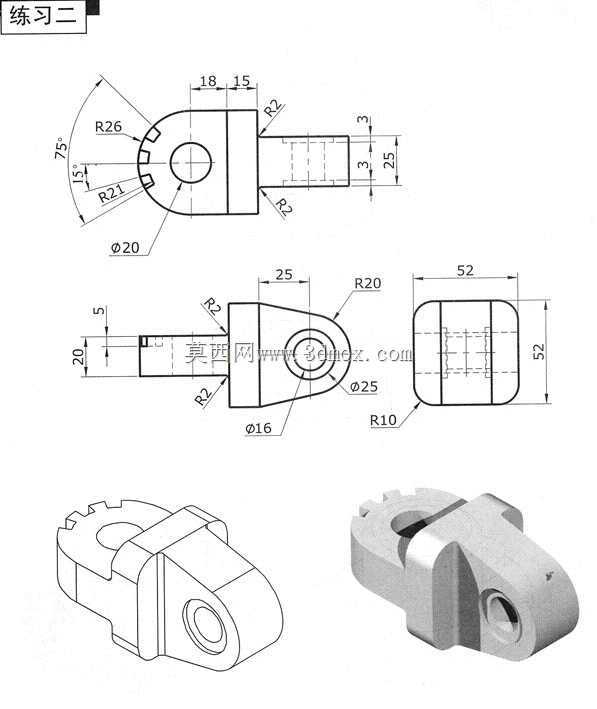

　　这个孔是用来穿装固定螺栓的，沉头结构可以让螺栓头完全埋入零件表面，不会突出平面影响相邻部件的贴合安装，平台边缘还设计了三个均匀分布的卡槽，这些卡槽是用来和安装基座上的定位凸台配合的，安装时不需要反复调整对位，只要把卡槽对准凸台推入，就能快速找准安装位置，大幅缩短装配调试的时间。设计这类零件的时候，首先要考虑的是安装边界的约束，零件的整体高度要控制在相邻部件的摆动间隙范围内，不能因为基座过高导致摆动部件出现运动干涉，耳状凸台的通孔中心到安装面的垂直距离，要和配对铰接件的孔位中心高度完全一致，否则装配后会出现别劲的问题，加速销轴和孔壁的磨损；平台面上的沉头孔位置要避开内部的应力集中区域，孔边缘到零件侧壁的厚度不能小于壁厚的最小值，避免锁紧螺栓的时候出现侧壁崩裂的问题，三个定位卡槽的宽度公差要控制在合理范围内，既要保证安装时能顺利推入对位，又不能间隙过大导致安装后出现晃动偏移。从实际使用场景来看，这类零件经常用在小型自动化设备的模组快换结构上，比如检测工位的传感器安装支架快换，当需要更换不同检测量程的传感器时，不需要拆卸整个支架，只要松开固定螺栓，把旧的连接基座顺着卡槽滑出，再把新的基座对准卡槽推入锁紧，就能完成更换，整个过程不需要重新校准安装位置，能把换型时间压缩到几十秒以内；在教学实训场景中，这类零件也是CAD基础练习的典型案例，学习者可以通过建模这个零件，掌握基准面选择、特征顺序规划、尺寸约束添加的基本逻辑，

　　理解机械零件中“安装定位-功能实现-强度保障”三个核心设计维度的平衡思路，不会出现只追求外形相似而忽略实际安装可行性的问题。零件的所有棱边都做了小尺寸的倒角处理，这不是单纯为了外观好看，一方面是为了去除机加工产生的毛刺，避免装配时划伤操作人员的手，另一方面是为了在安装时起到导向作用，让相邻部件能更顺畅地贴合到位，不会因为棱边的锐角卡住配合面；耳状凸台的根部做了圆弧过渡处理，这个位置是整个零件的应力集中区，当铰接部件承受载荷的时候，应力会集中在凸台和主体连接的根部，如果是直角连接的话，反复受力后很容易出现根部断裂的问题，加上圆弧过渡之后，能有效分散应力，提升零件的整体使用寿命。在尺寸设计上，铰接孔的内径要和选用的销轴外径做间隙配合，

　　间隙量控制在0.02-0.05mm之间，既能保证销轴顺利穿入，又不会因为间隙过大导致铰接部位出现晃动；沉头孔的深度要和选用的内六角螺栓头高度匹配，保证螺栓锁紧后头部完全低于零件表面0.1-0.2mm，不会突出平面影响配合精度；三个定位卡槽的深度要一致，误差控制在0.03mm以内，保证安装后零件的平面度符合要求，不会出现倾斜的问题。很多初学者在设计这类零件的时候，容易忽略安装边界的问题，比如把铰接凸台的位置设计得过于靠近零件边缘，导致装配后销轴的安装空间不足，或者把沉头孔的位置设计得和铰接孔出现干涉，这些问题在实际建模练习中通过干涉检查就能发现，也能让学习者养成在设计阶段就考虑装配可行性的习惯，而不是只关注单个零件的外形尺寸。这类零件虽然结构简单，但是涵盖了机械结构设计最基础的设计逻辑，不管是用于实际设备的连接部位，还是作为CAD建模的练习案例，都能很好地体现机械设计中实用性优先的原则，每一个结构特征都有对应的实际功能，没有多余的装饰性设计，完全是为了满足安装、连接、受力的实际需求。
