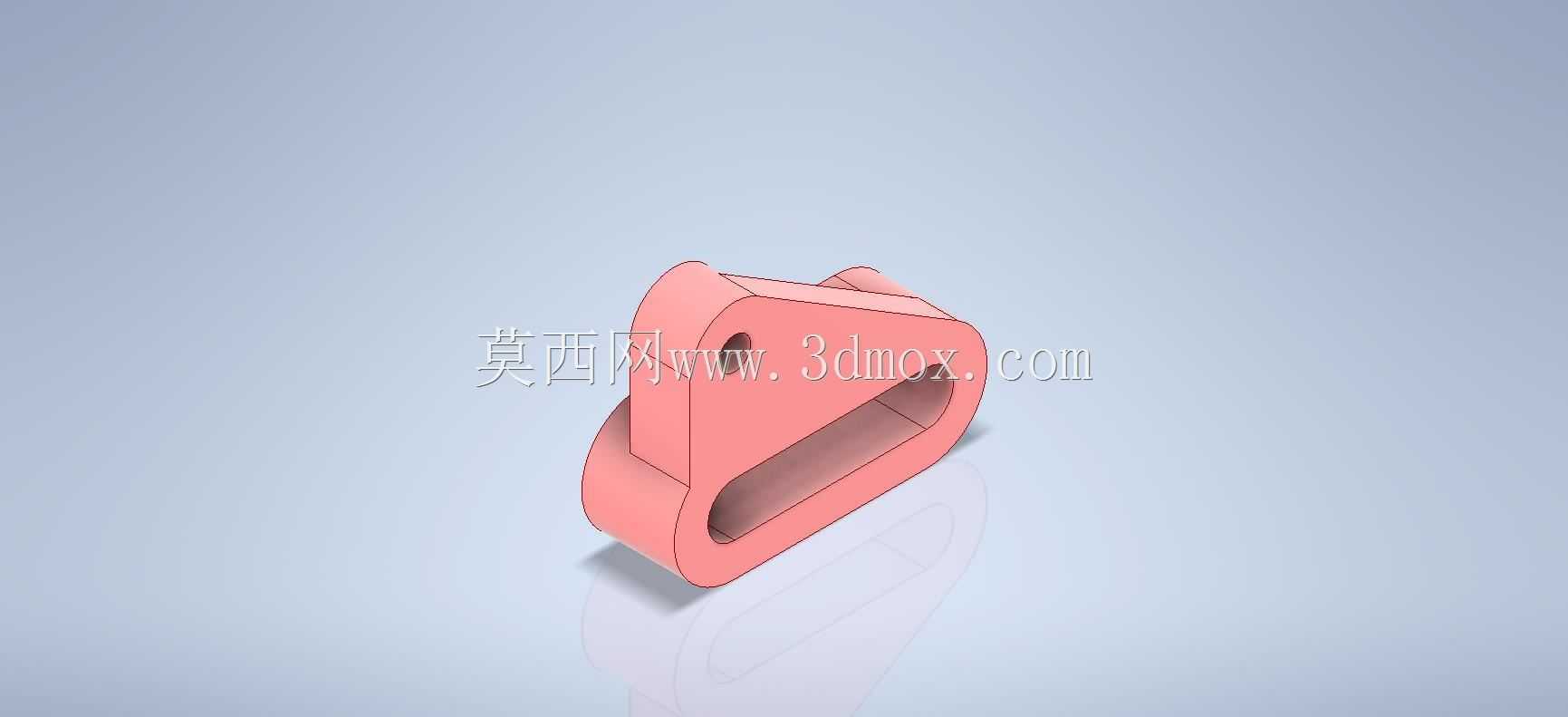

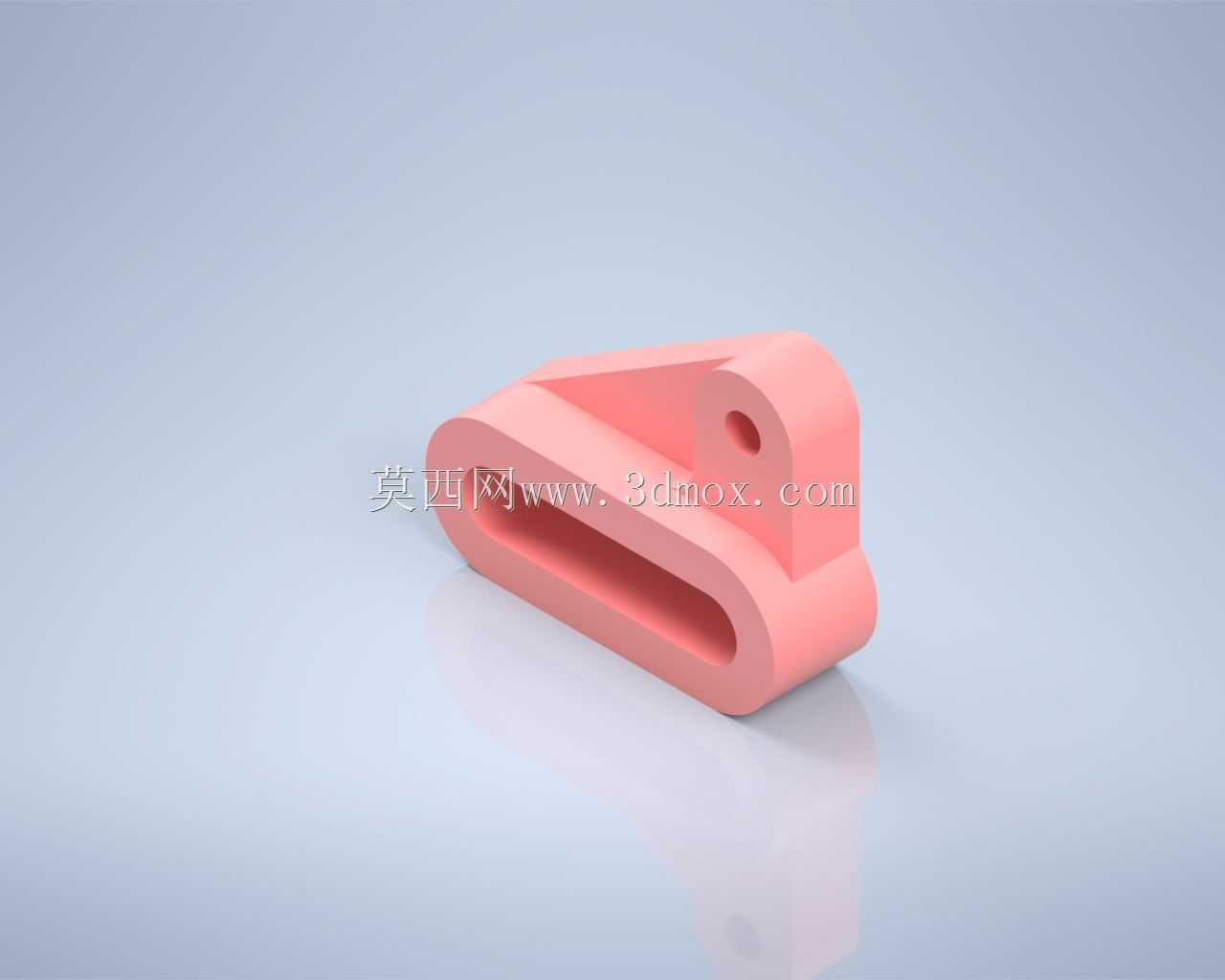

带腰型槽安装位的粉色限位连接结构件

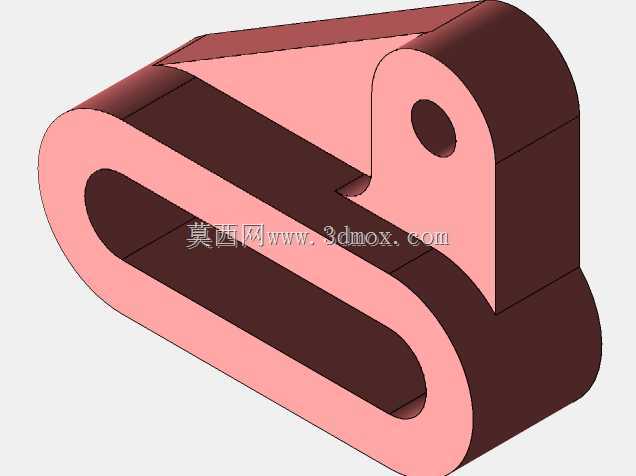

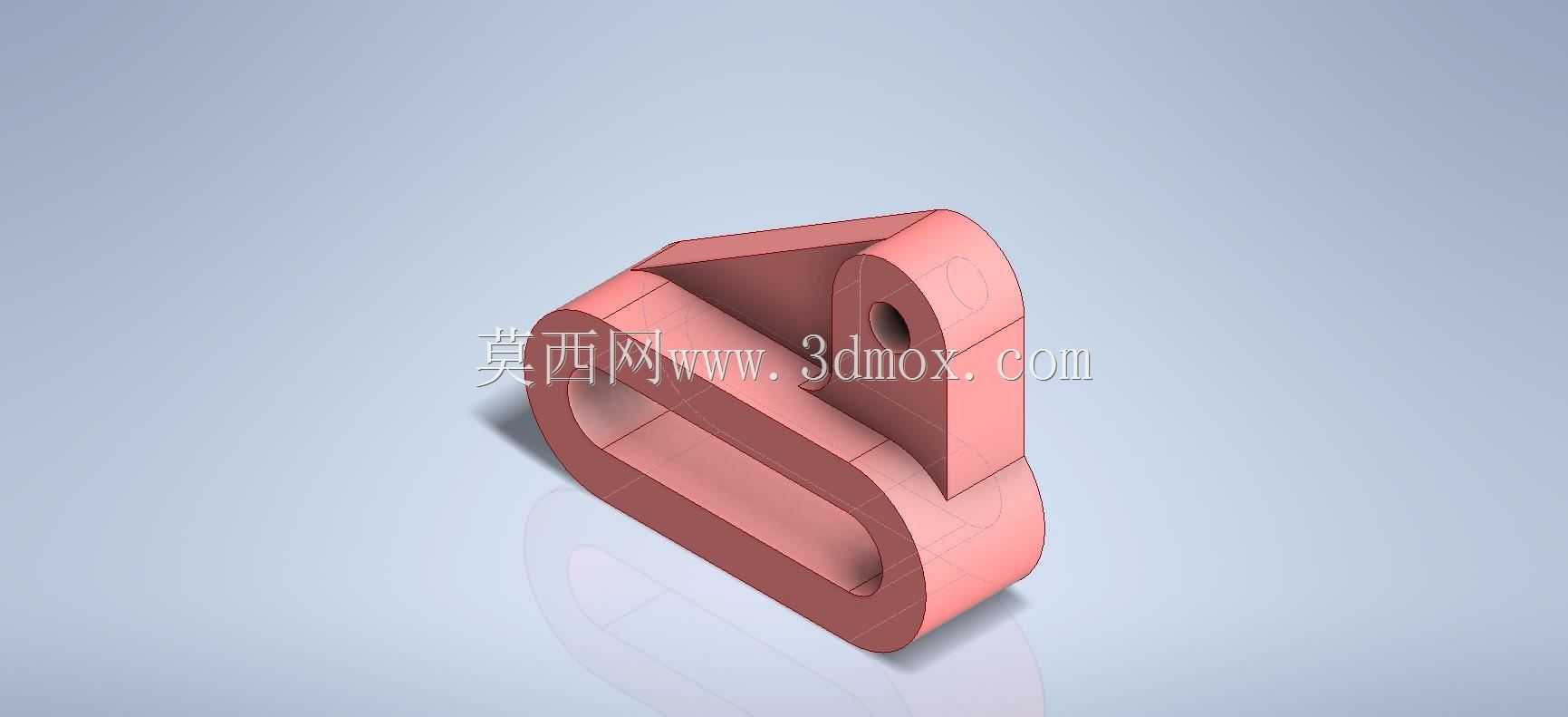

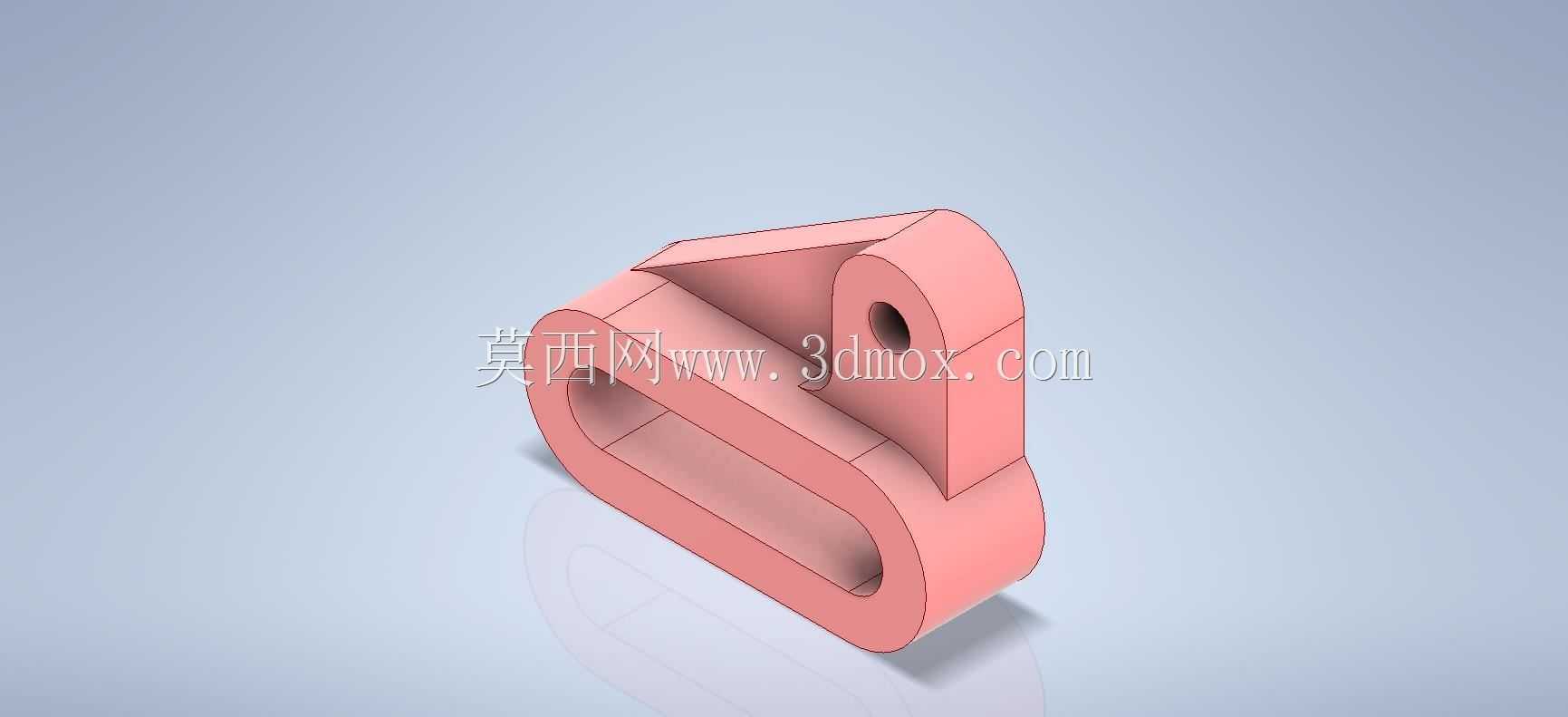

　　这类带腰型通槽的块状连接结构，在轻工输送线、小型工装夹具的定位调节环节应用十分普遍，很多时候设备调试阶段需要对挡停、导向部件的位置做小范围微调，腰型槽的设计刚好可以抵消安装孔位的加工误差，也能满足工位调整时的位移需求，不用重新在安装基板上钻孔攻丝，能大幅缩短现场调试的周期。从结构本身来看，整体采用一体化铣削成型的思路，没有拼接焊缝或者装配缝隙，主体的基座部分做了圆角过渡处理，避免应力集中在棱角位置，在频繁受侧向挤压力的工况下，不会因为尖角处的应力突变产生开裂问题。上部的凸台位置预留了圆形销孔，这个孔位主要用来穿装圆柱定位销，和配套的摆动压块或者连杆部件做铰接，销孔的深度和基座的厚度做了匹配，不会出现销钉穿出后干涉其他运动部件的情况。

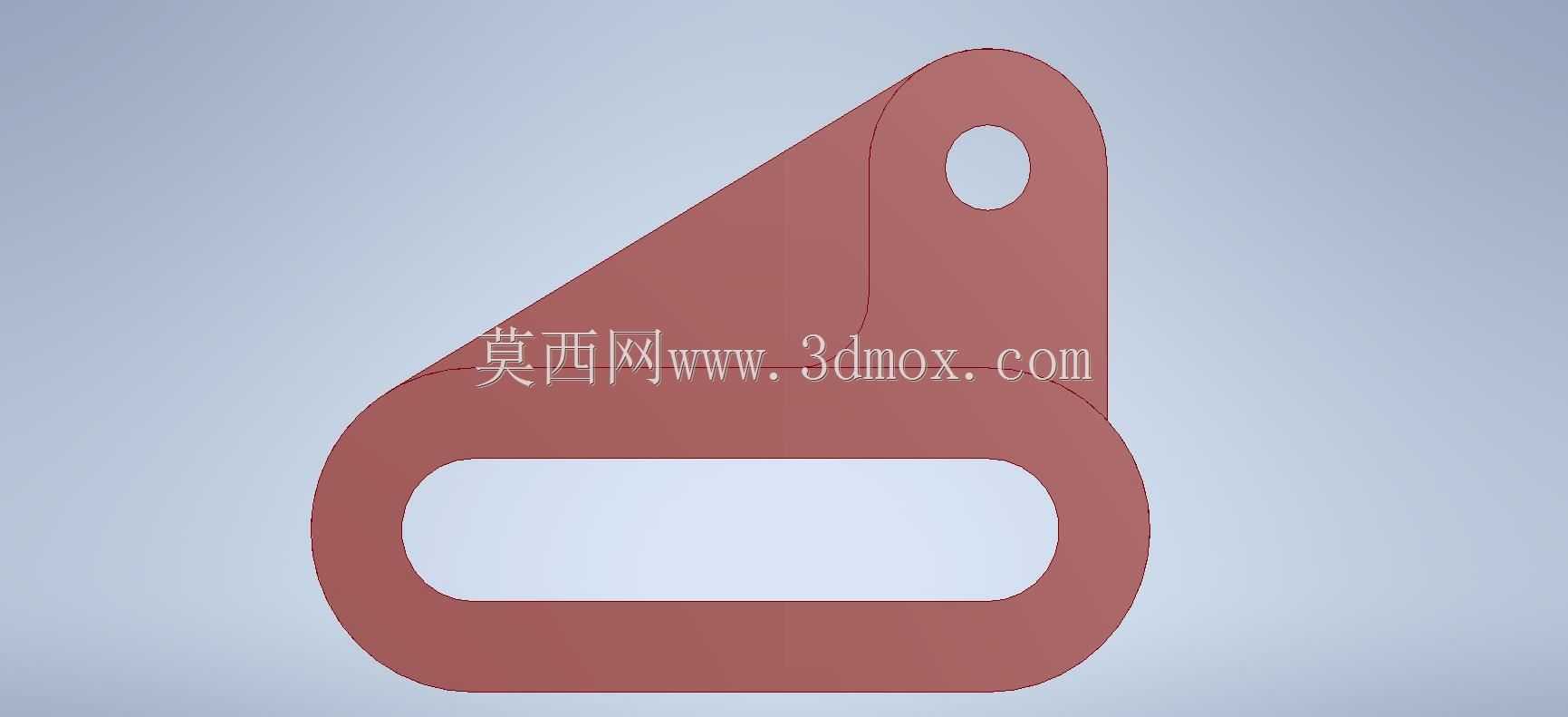

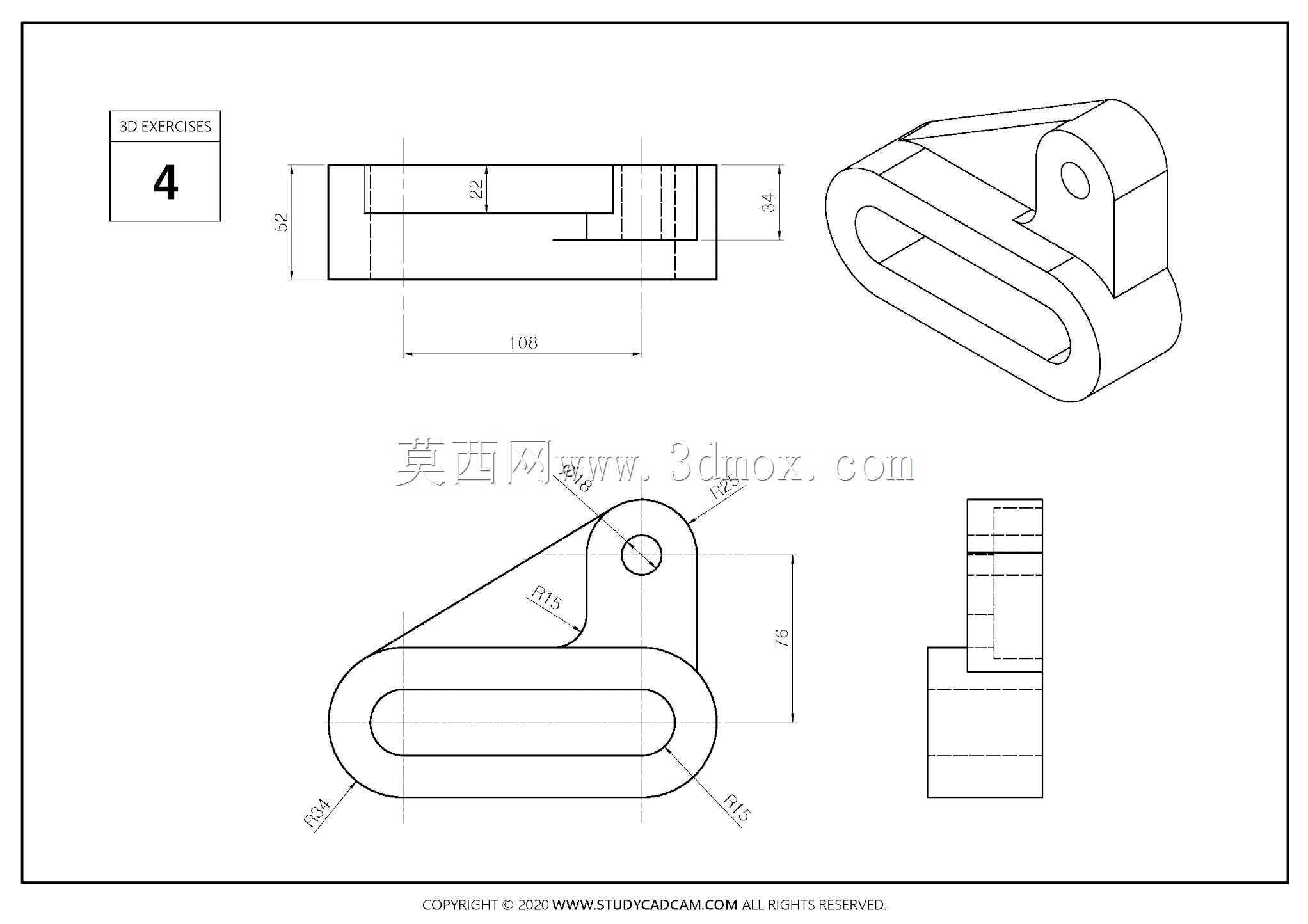

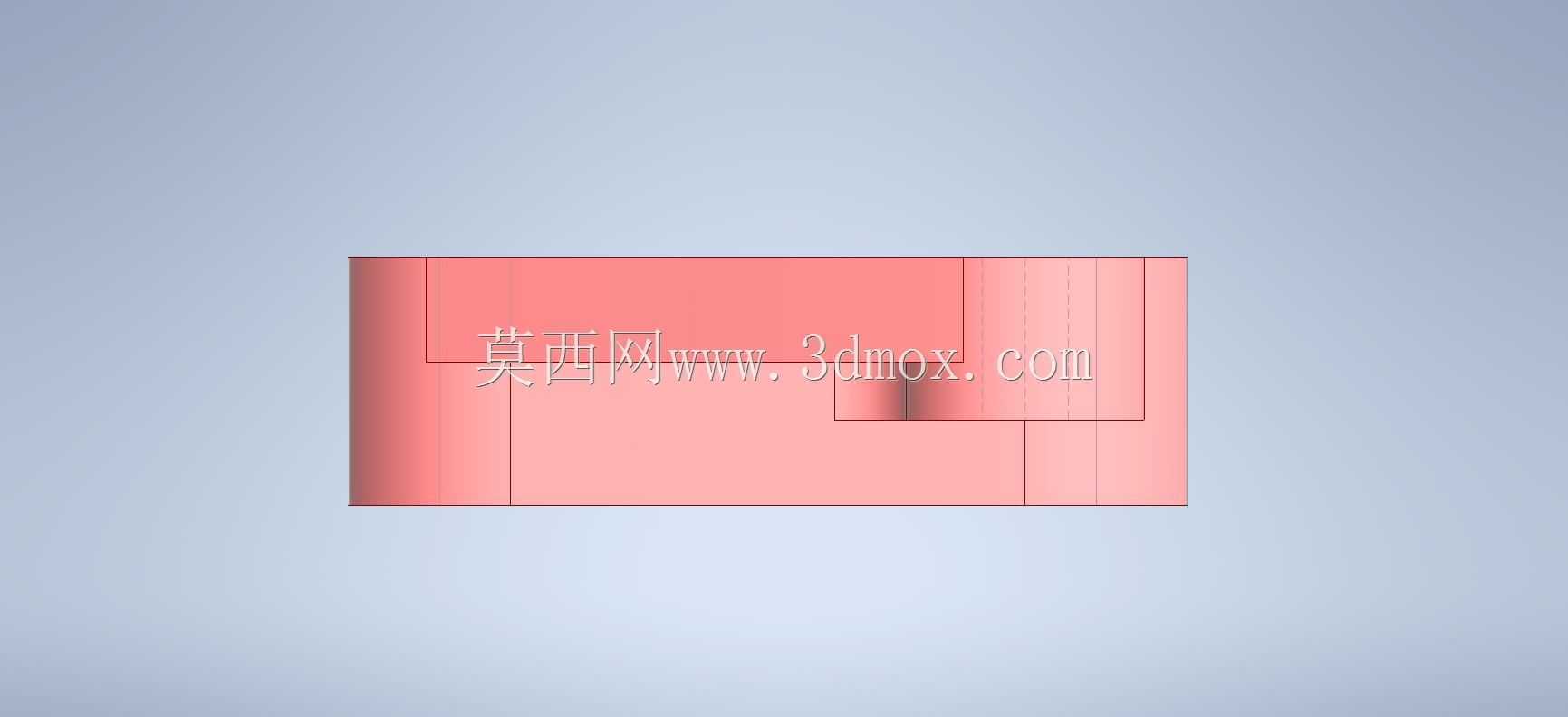

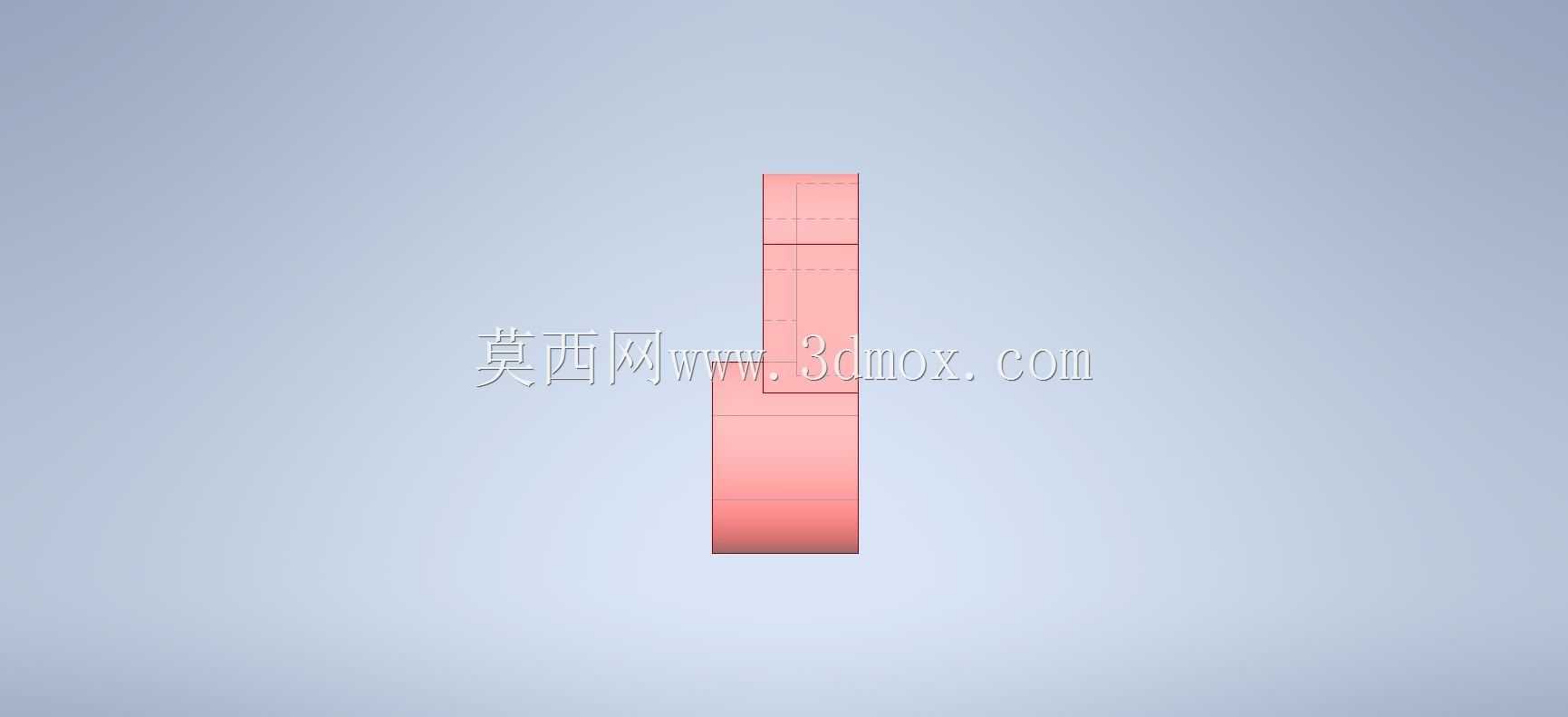

　　腰型通槽的宽度是按照常用的内六角圆柱头螺栓的杆径设计的，槽的长度预留了足够的调节行程，安装的时候螺栓可以沿着槽的长度方向滑动，调整到目标位置之后再拧紧螺母锁紧，槽的边缘做了0.5毫米的倒角，既可以去除加工产生的毛刺，也能让螺栓的垫片更好地贴合安装面，不会因为边缘的锐边硌伤垫片导致锁紧力不足。整个零件的外形轮廓没有复杂的曲面，所有的特征都是基于拉伸、切除的基础建模逻辑生成，建模的时候先绘制主体的侧视轮廓，拉伸得到基础块体，之后在上部凸台位置切除出销孔，再在主体中部切除出贯通的腰型槽，最后对所有的锐边做倒圆角处理，整个建模流程逻辑清晰，没有冗余的特征，参数化修改的时候只需要调整腰型槽的长度、销孔的直径、主体的厚度这几个核心参数，

　　就能快速衍生出适配不同安装空间的同系列零件。安装边界方面，零件的底部是完全平整的安装面，和设备基板的平面贴合度要求控制在0.1毫米以内，避免锁紧之后零件出现翘曲，导致铰接的部件运动卡滞；上部凸台的销孔轴线和底部安装面保持平行，偏差不能超过0.05毫米，不然铰接的连杆在摆动的时候会出现别劲的情况，长期运行会加剧销孔和销钉的磨损。实际使用的时候，这类零件大多作为小型限位机构的基座，比如在皮带输送线的侧边安装，配合摆动式挡块来对输送线上的小型工件做临时挡停，腰型槽的调节行程可以适配不同宽度的工件定位需求，销孔位置铰接的挡块可以在工件到位触发传感器之后摆动放行，结构简单可靠，没有复杂的传动部件，

　　后期维护只需要定期检查销钉的磨损情况和螺栓的锁紧力即可，不需要做特殊的润滑保养。在做结构强度校核的时候，主要考虑腰型槽端部的受力情况，因为当螺栓锁紧在腰型槽最端部位置的时候，槽的圆弧端是受力最集中的位置，所以设计的时候槽端的圆弧半径和槽宽保持一致，避免圆弧过小导致应力集中系数过高，同时零件的材质如果选用常用的6061铝合金，完全可以满足常规轻工设备上的受力需求，如果是用在有冲击载荷的工况下，换成45号钢做调质处理即可，不需要更改整体的结构尺寸。建模过程中需要注意腰型槽的贯通方向要和安装面垂直，不能出现拔模斜度，不然螺栓穿装的时候会出现卡滞，也会导致锁紧的时候垫片贴合不均匀，所有的倒圆角半径要保持统一，不要出现大小不一致的圆角，不然加工的时候需要频繁换刀，增加不必要的加工成本。
