多凸耳星型连接传动结构件

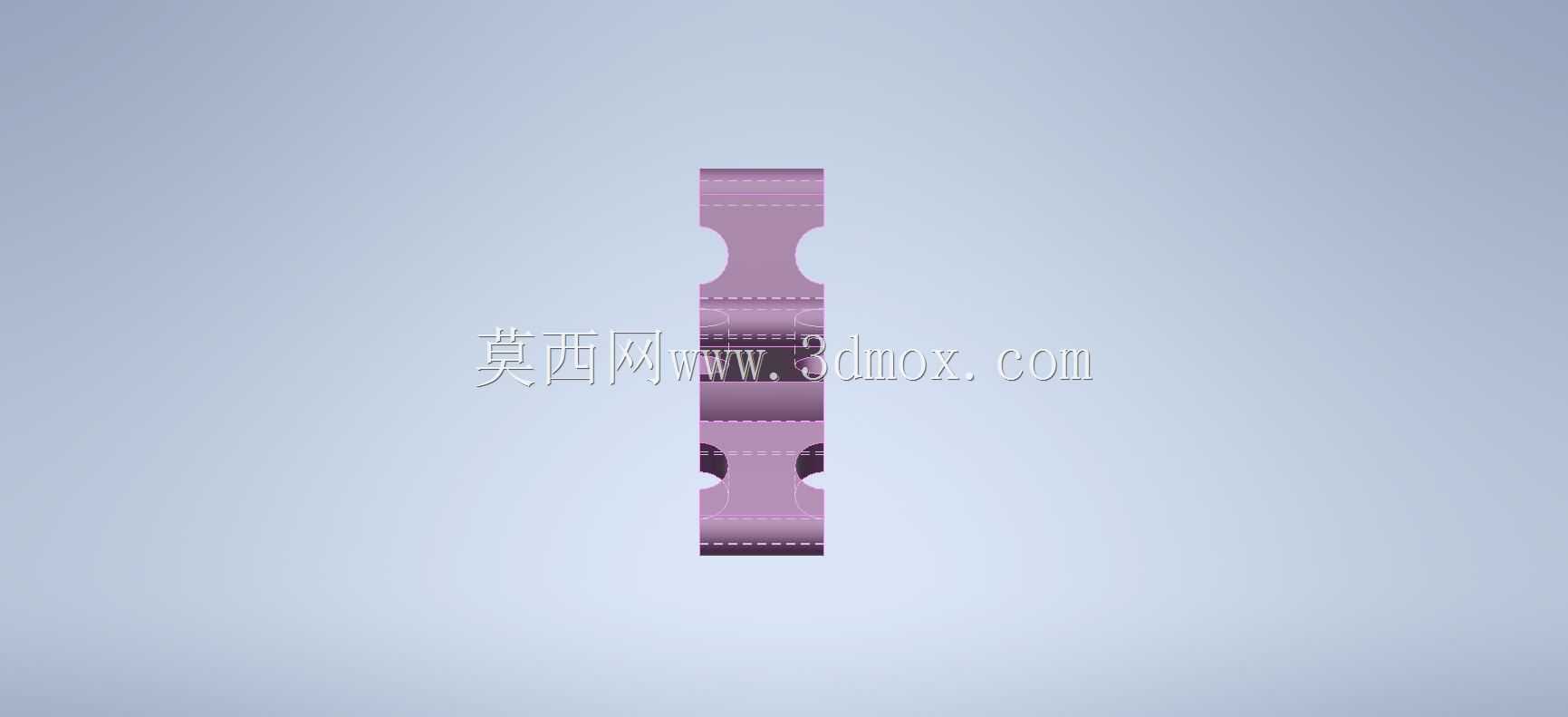

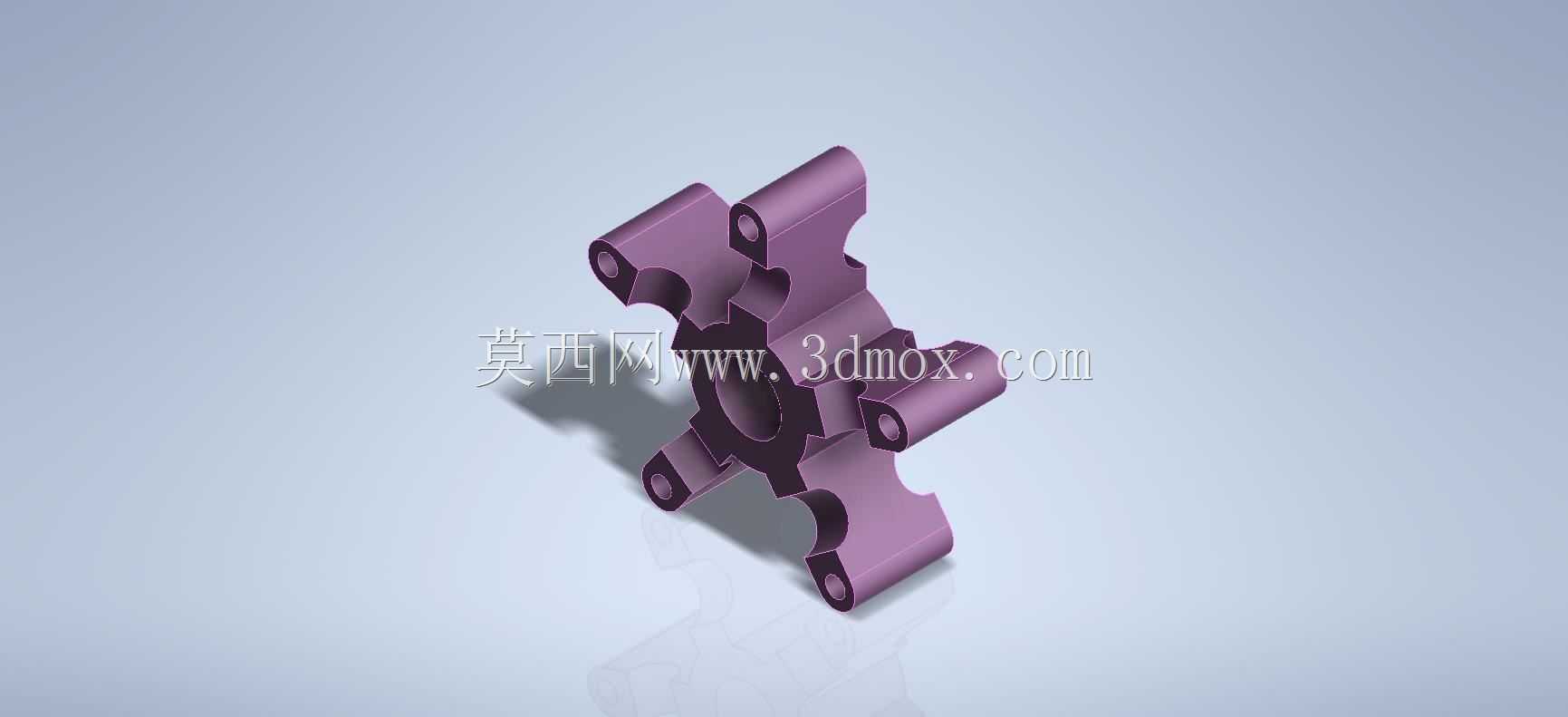

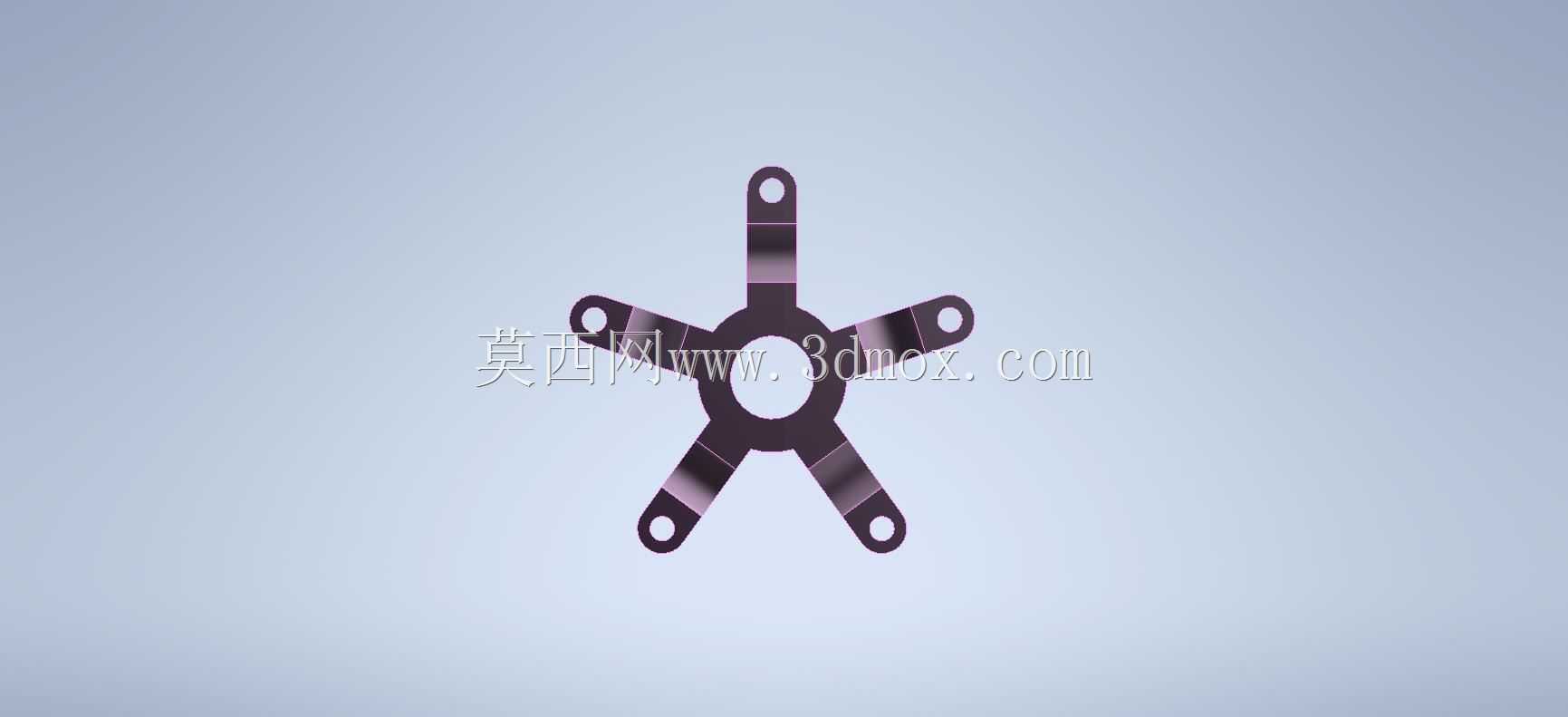

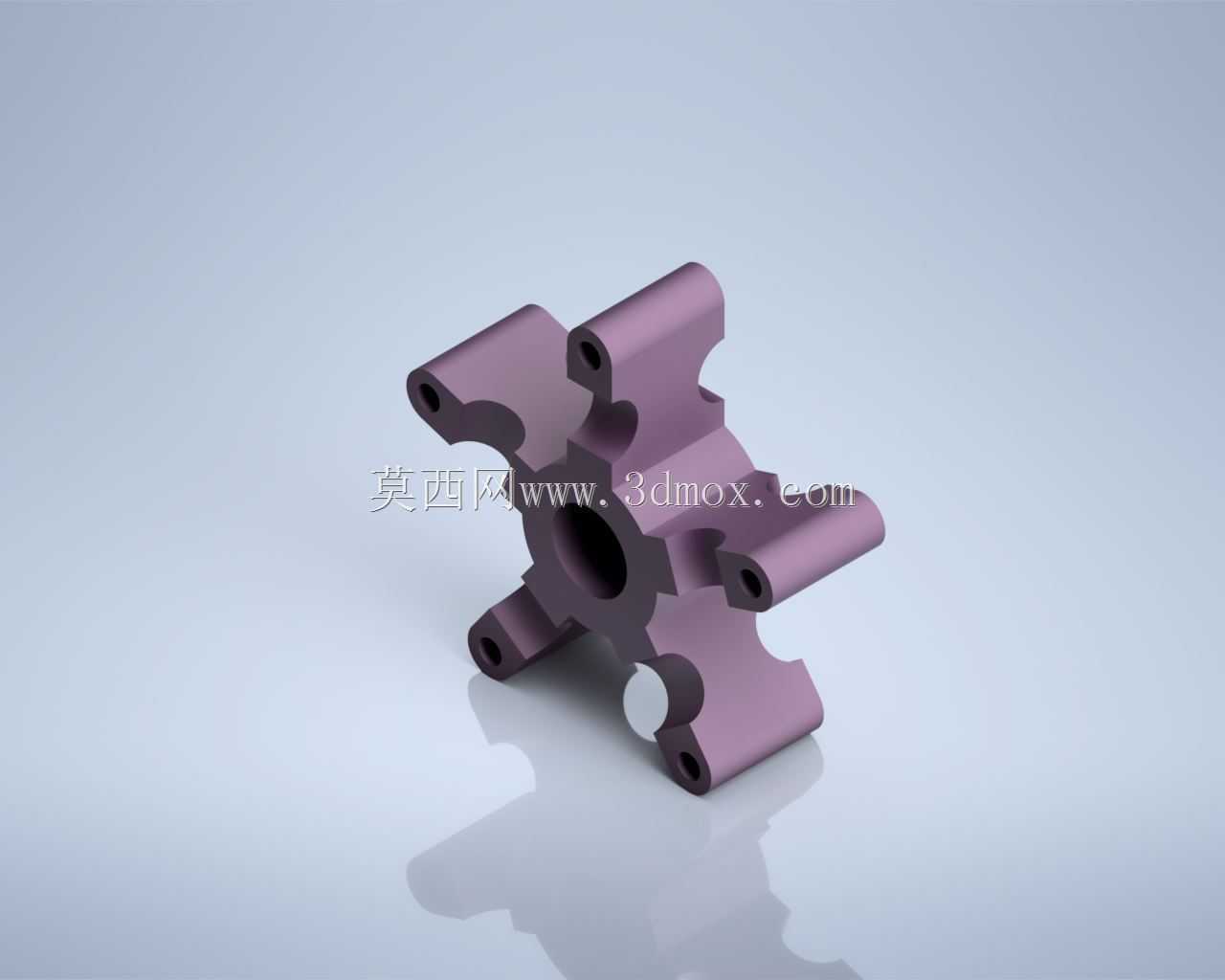

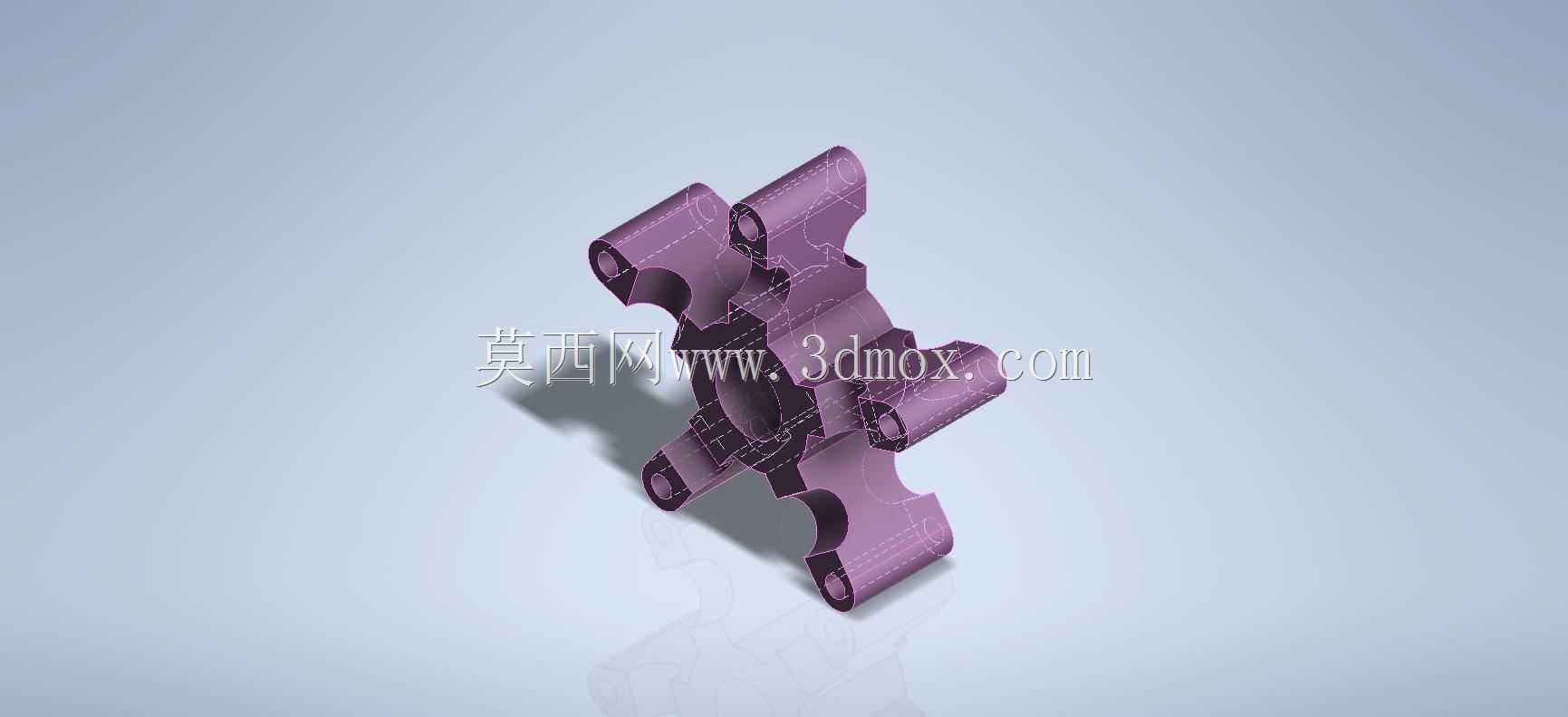

　　这类多凸耳星型结构件常应用在小扭矩柔性传动场景中，比如轻工包装线的间歇传动工位、小型自动化设备的动力传递节点，也可作为传感器安装支架的转接基体，在需要周向均匀分布安装点位的检测工位上，能同时适配多个检测元件的固定需求，减少额外转接件的堆叠，压缩装配空间。从结构功能来看，中心的通孔是核心的轴系配合位，加工时需要保证孔的圆柱度与端面垂直度，避免装配后出现轴系偏摆，影响传动平稳性；周向均匀伸出的六个带孔凸耳，每个凸耳上的通孔可用于穿装销轴、紧定螺钉或者连接拉杆，相邻凸耳之间的弧形缺口是避让位，既可以给相邻连接件留出运动间隙，也能在不影响结构强度的前提下削减零件整体重量，降低转动惯量，适配高速间歇转动的工况需求。设计这类零件时，

　　首先要根据适配的轴径确定中心孔的尺寸公差，一般和传动轴采用H7/h6的间隙配合，方便装配同时保证同轴度；凸耳的分布角度需要严格均分，360度六等分的角度公差控制在±0.1度以内，避免连接后出现受力不均，导致单个凸耳应力集中断裂；凸耳上的安装孔中心到零件中心的距离要统一，误差不超过0.05mm，保证连接的拉杆或者销轴受力均匀，传动过程中不会出现卡滞。零件的整体厚度要根据传递的扭矩计算，一般小扭矩场景下厚度取中心孔直径的0.8-1.2倍即可，凸耳的厚度和主体保持一致，凸耳根部要做R2-R3的圆角过渡，避免应力集中，在反复启停的传动场景下，能大幅提升零件的疲劳寿命。安装边界方面，这类零件的最大外轮廓是凸耳端部形成的外接圆，

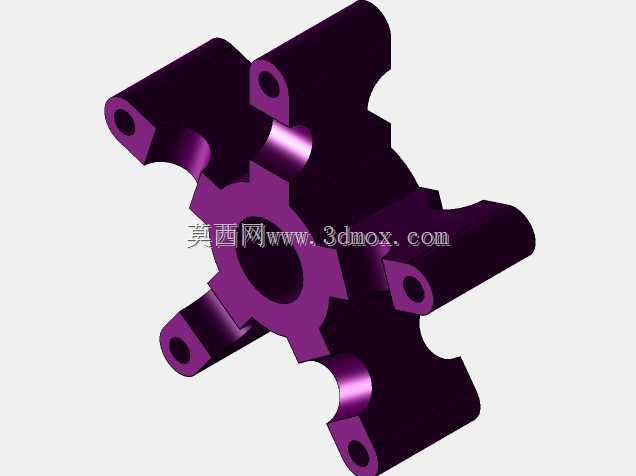

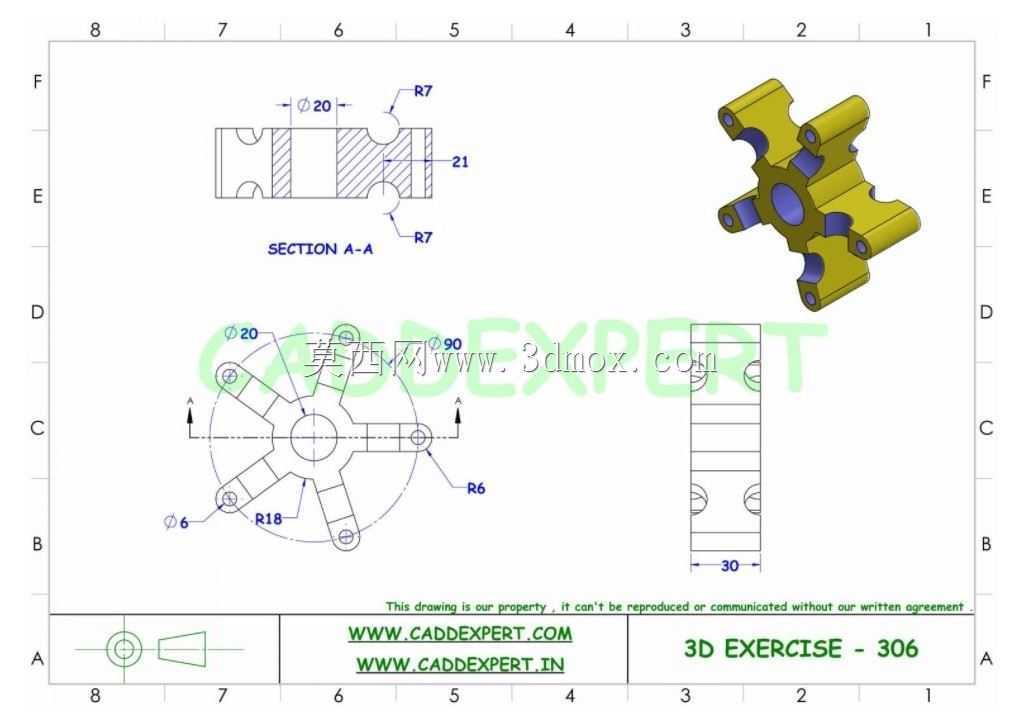

　　装配时需要预留至少5mm的径向间隙，避免转动时和周边的机架、护板发生刮碰；中心孔的轴向定位一般靠轴肩和轴用挡圈实现，零件端面到轴肩的贴合面粗糙度要达到Ra1.6以上，保证定位可靠；凸耳上的安装孔如果是穿装销轴，需要根据销轴直径确定孔的公差，活动连接采用H8/f7配合，固定连接采用H7/p6过盈配合，根据实际的连接需求调整。实际建模过程中，这类零件适合用拉伸凸台加阵列特征完成，先绘制中心基体的截面轮廓，做出中心通孔和第一个凸耳的结构，再通过圆周阵列生成其余五个凸耳，最后对所有锐边做倒角处理，安装孔的端口做1x45度倒角，方便紧固件穿装。需要注意的是，凸耳和主体连接的位置不能做直角衔接，必须保留圆角过渡，

　　哪怕是建模练习也要遵循实际工程的设计规范，避免后续出工程图或者加工时出现应力集中的缺陷。这类结构如果用在传动场景，材质一般选用45号钢做调质处理，硬度达到HB220-250即可满足强度需求，如果是作为传感器安装支架使用，可以选用铝合金6061材质，重量更轻，加工难度更低，同时具备足够的结构刚度，不会因为设备运行的振动导致检测元件出现位置偏移。在实际装配调试时，要先检查每个凸耳安装孔的位置度，确保周向分布均匀，再将零件穿装到传动轴上，锁紧轴向定位件后，手动盘动轴系检查转动是否顺畅，有没有和周边部件干涉的情况，确认无误后再逐一安装凸耳上的连接件，每个连接件的锁紧力矩要保持一致，避免零件受偏载出现变形。
