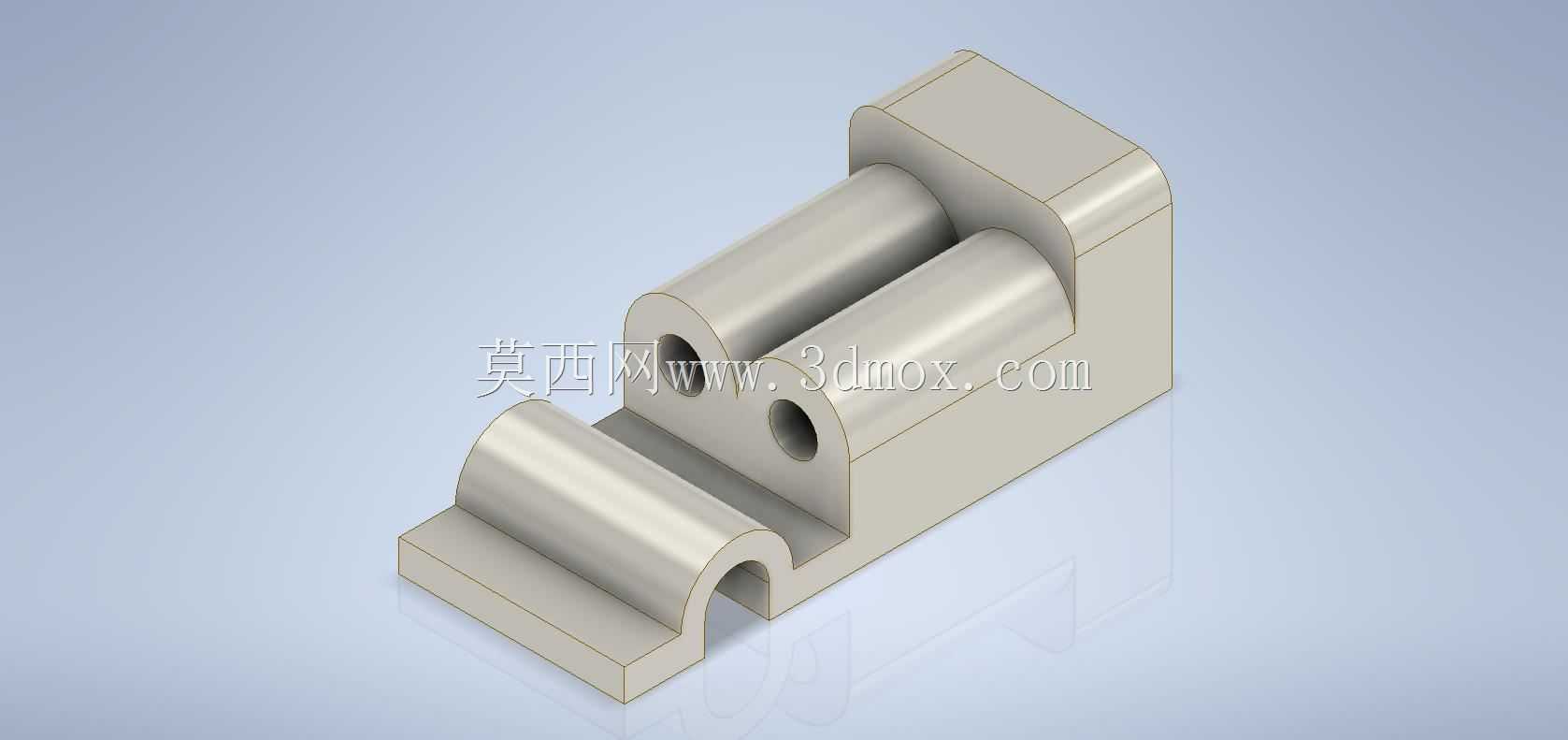

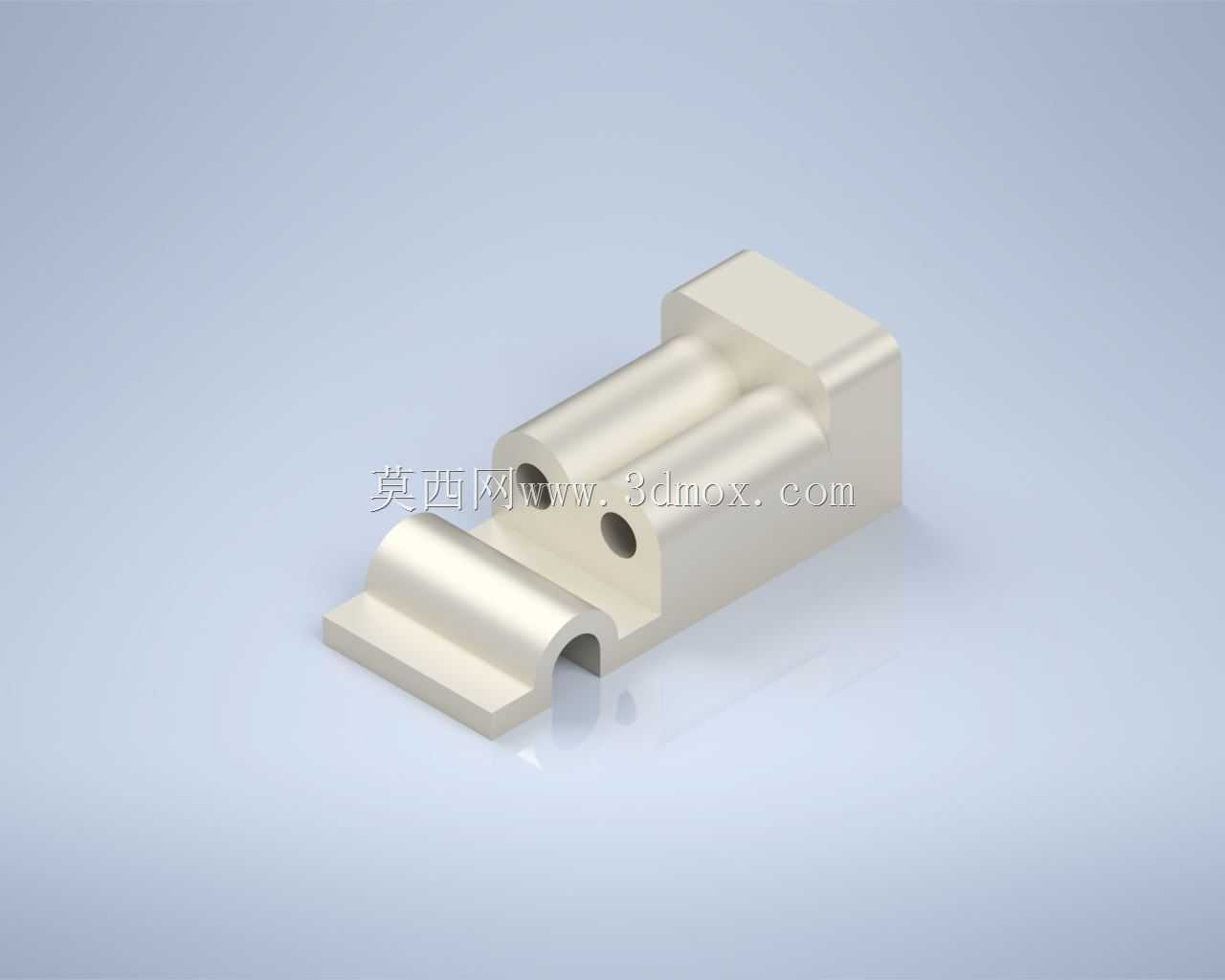

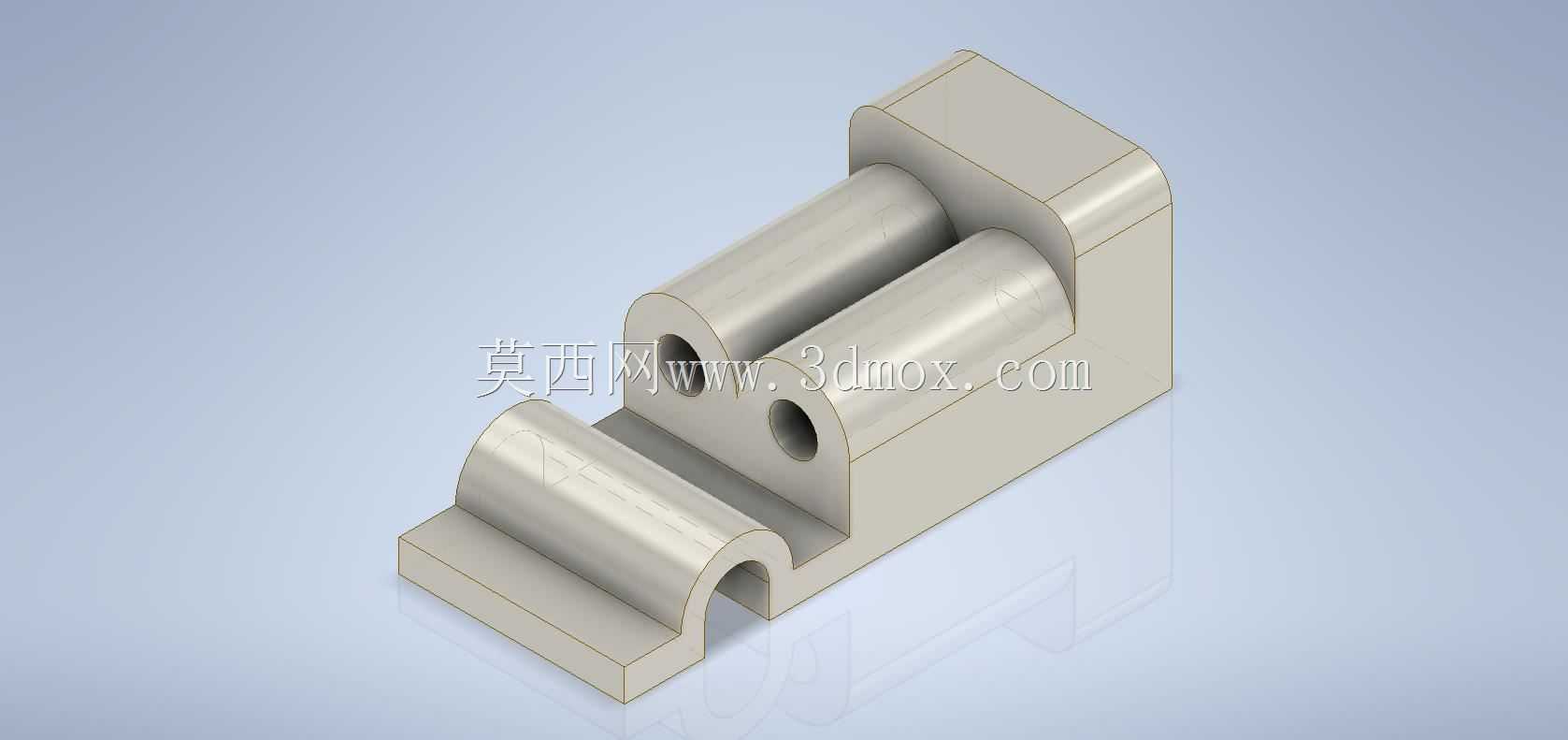

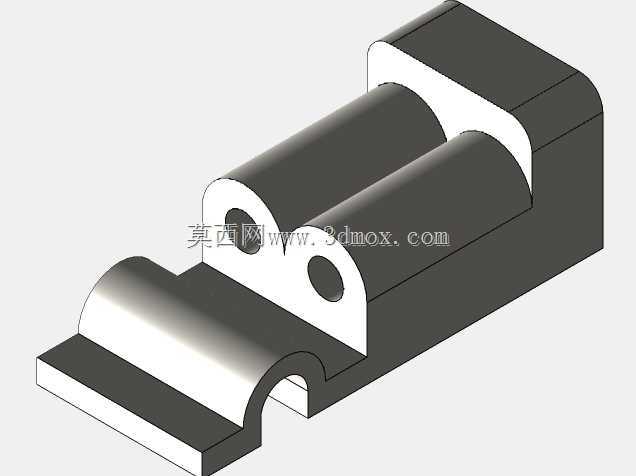

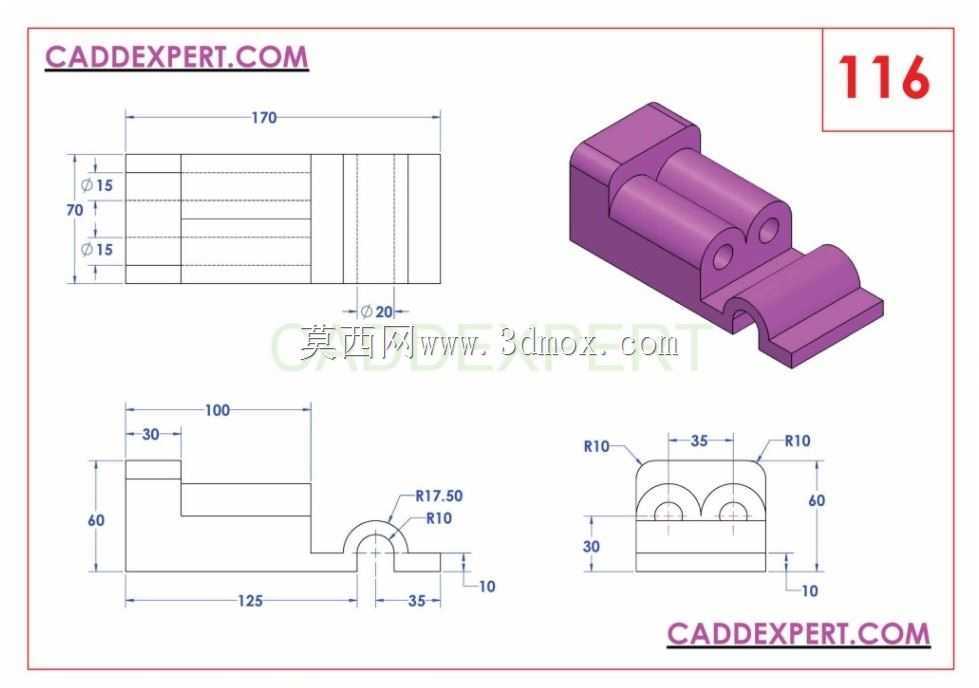

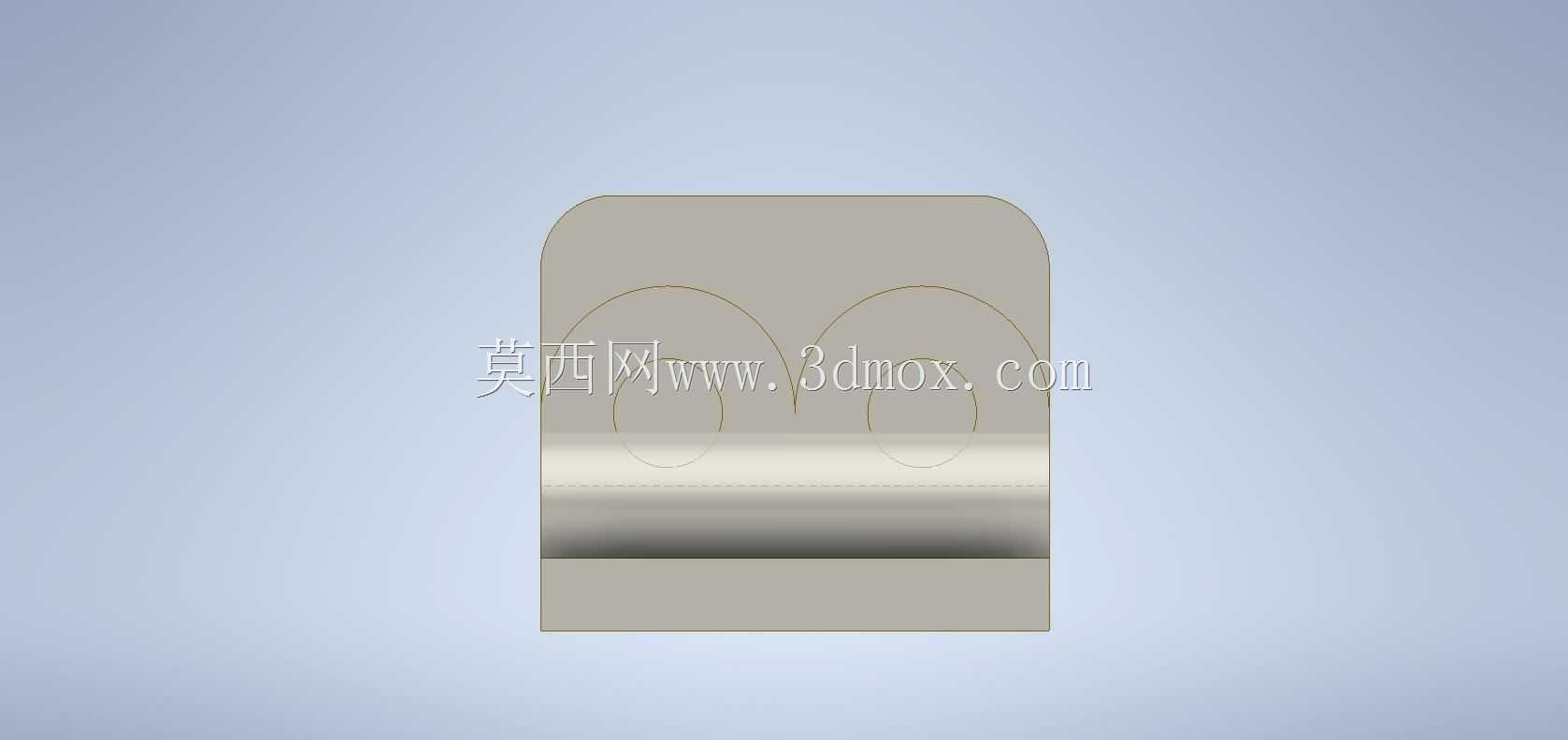

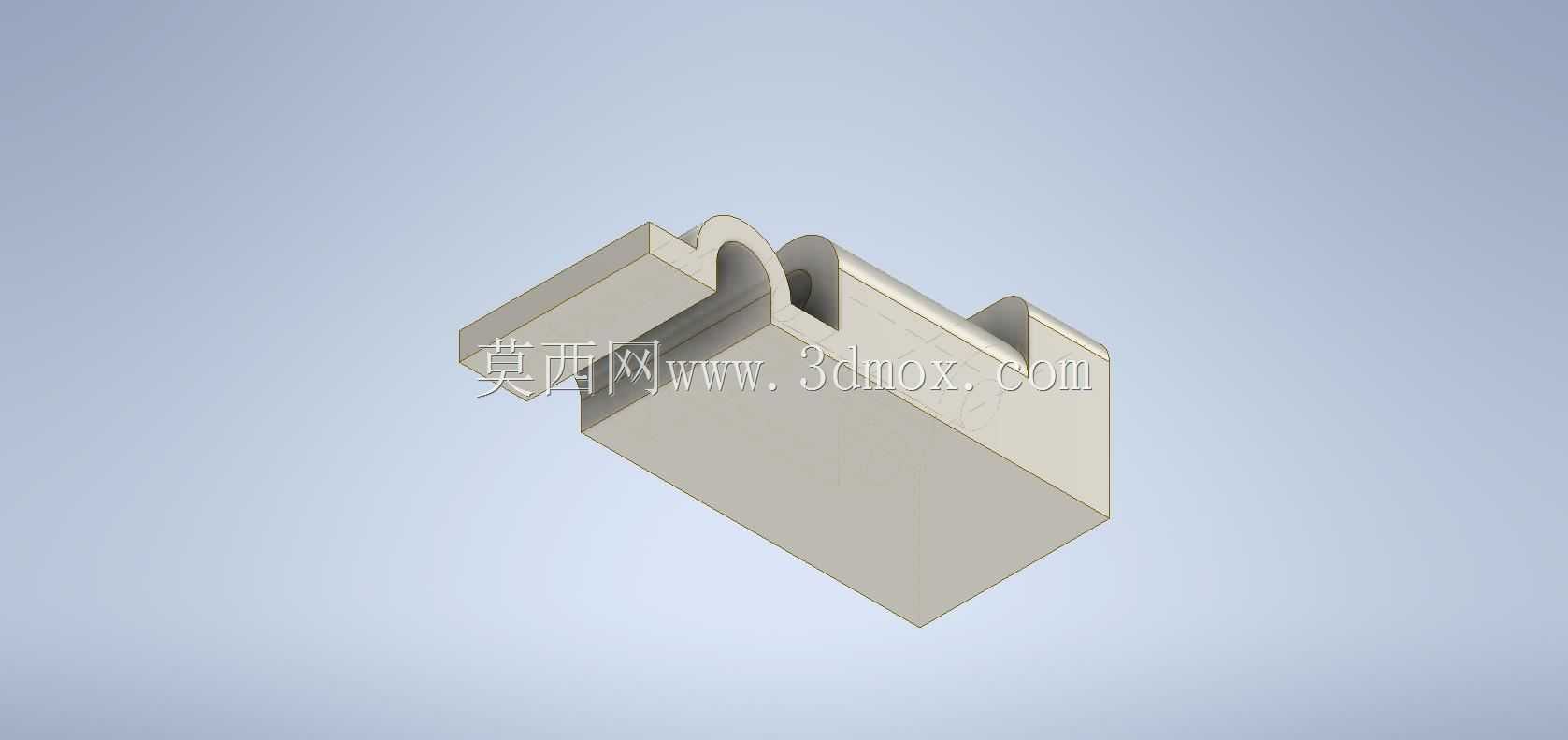

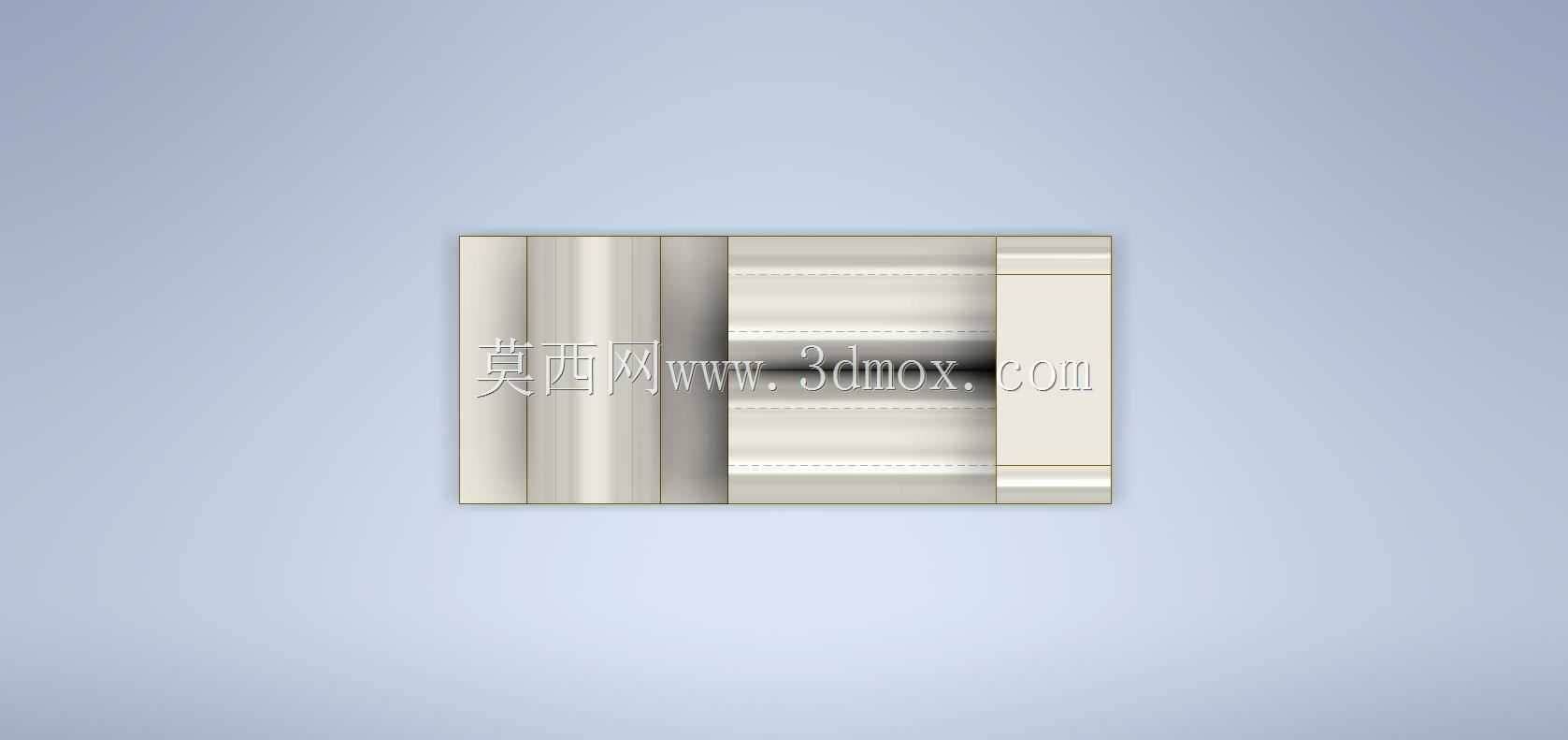

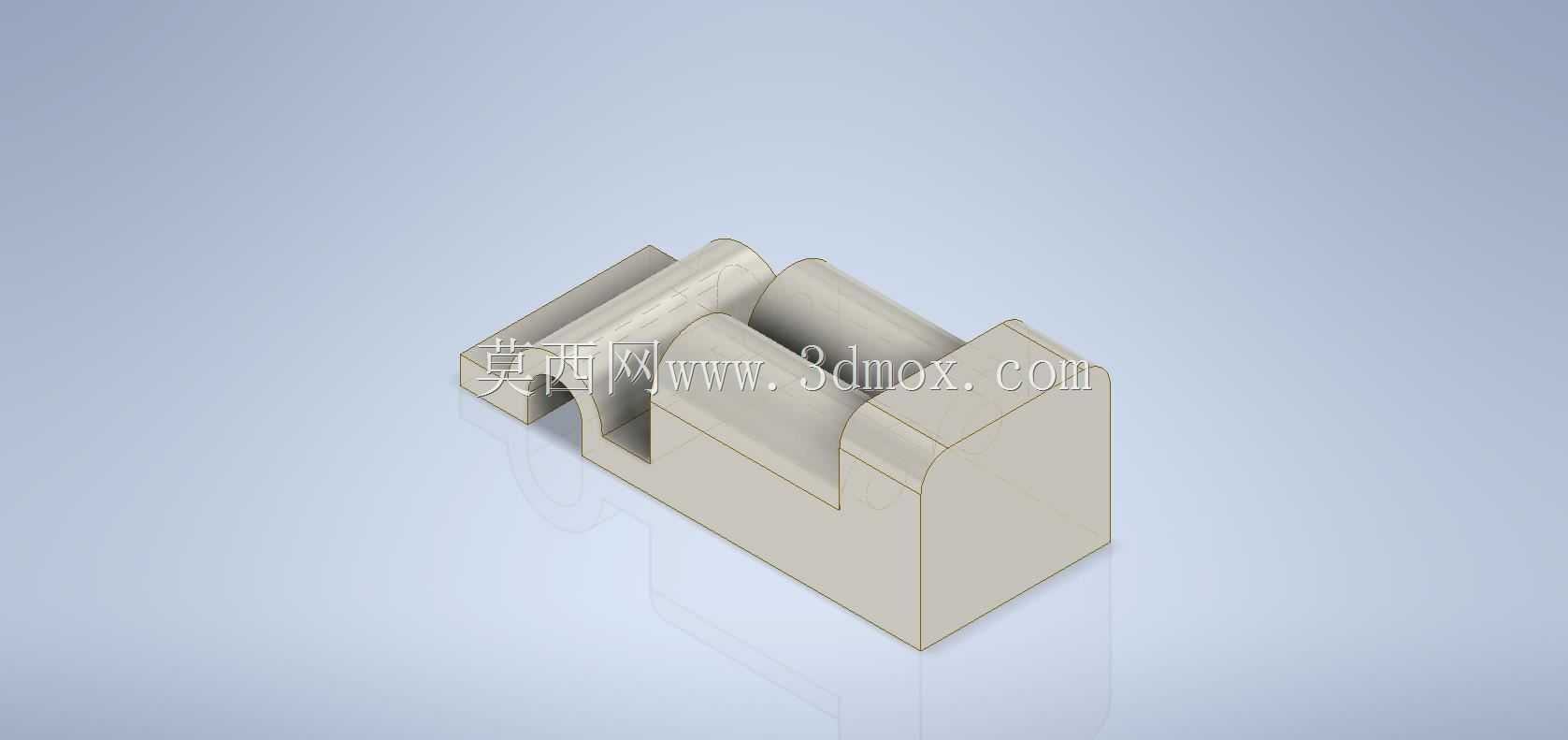

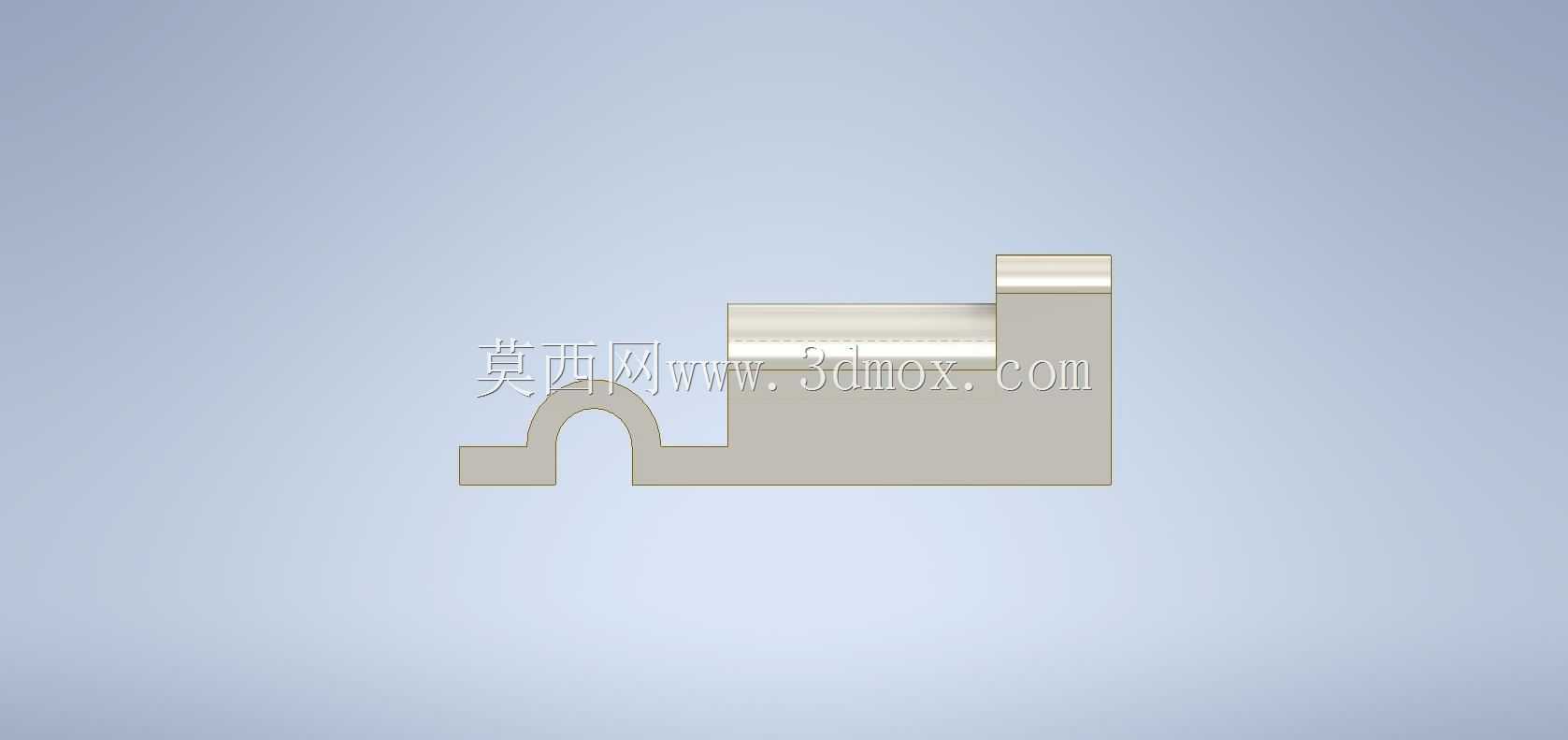

这类带双平行孔与弧形卡槽的块状基座,在小型自动化检测设备的传感安装工位里十分常见,日常做结构设计时经常会碰到类似的安装限位需求。先从实际安装边界说起,这类零件的安装基面是底部的平直段,搭配前端的弧形卡槽,刚好可以卡在直径匹配的圆杆类导向轴上,不需要额外做抱箍结构就能实现快速卡装定位,安装时只需要从轴的径向推入,再通过两个平行孔穿入紧定螺钉或者定位销,就能完成轴向与周向的固定,比传统的分体式抱箍少了一半的紧固件数量,在空间紧凑的检测工位里能省下不少装配空间。
从功能特性上看,两个平行的内孔不是等径设计,靠外侧的孔是通孔设计,用来穿装传感单元的探测杆,孔的内壁做了轻微的倒角处理,避免穿装时刮伤传感元件的外壳,靠内侧的孔是螺纹底孔预留结构,用来拧入锁紧螺钉,固定穿入的探测杆,调整探测深度时只需要松开螺钉就能滑动调整,不需要拆卸整个基座,日常维护校准的效率能提升不少。基座后侧的凸起方块是定位面,加工时这个面和底部安装面的垂直度公差控制在0.02mm以内,保证安装后传感单元的探测方向和导向轴的轴向保持平行,不会出现探测角度偏差导致的检测误判。
设计这类零件的时候,首先要考虑的是安装场景的空间限制,在小型输送线的检测工位上,相邻两个安装位的间距通常只有不到40mm,所以基座的整体宽度不能超过20mm,否则会和相邻的安装组件产生干涉,这也是为什么这个零件把两个平行孔做在同一侧的块体上,而不是分散布局,就是为了压缩横向的安装尺寸。弧形卡槽的半径要和配套的导向轴半径做基孔制配合,间隙控制在0.05mm以内,既保证能顺利卡入,又不会出现径向晃动,避免设备运行时的振动导致传感单元偏移。零件的壁厚设计也有讲究,两个平行孔之间的壁厚不能小于3mm,否则锁紧螺钉拧紧的时候会导致孔壁变形,夹伤穿在孔里的传感元件,外侧的壁厚也要保证在2mm以上,避免安装受力时出现开裂。
从实际应用场景来看,这类基座除了用在传感单元安装,还可以用在小型气动管路的接头固定位,把弧形卡槽卡在气管支架的圆杆上,孔里穿装调速阀的调节杆,就能实现管路流量调节元件的快速位置调整,不需要在支架上打密集的安装孔,适配多规格产品换型时的位置调整需求。建模的时候要注意几个工艺细节,所有的棱边都要做0.2mm的倒角处理,避免加工后产生锋利的飞边,装配时划伤操作人员;底部安装面的平面度公差要控制在0.01mm以内,保证和安装轴贴合紧密,不会出现倾斜;两个平行孔的同轴度虽然要求不高,但孔的内壁粗糙度要达到Ra1.6,保证传感元件穿装时顺畅,不会出现卡滞。
很多初学者做这类练习件的时候,容易忽略安装边界的干涉检查,往往只把外形做出来,没有考虑实际装配时紧固件的操作空间,比如锁紧螺钉的头部要预留出内六角扳手的转动空间,所以孔的外侧端面要和零件侧面留出至少5mm的距离,不然扳手没法正常拧动螺钉。还有弧形卡槽的位置,不能太靠近零件的前端,否则卡装到轴上之后,前端的薄壁部分会因为受力过大产生断裂,实际设计时卡槽中心到前端面的距离要大于卡槽半径的1.5倍,保证结构强度。这类零件通常用POM或者6061铝合金加工,POM材质的自重轻,有一定的自润滑性,适合频繁调整位置的工位,铝合金材质的刚性好,适合振动较大的冲压设备周边的检测工位,两种材质的建模逻辑是一样的,只是后期做工程图的时候标注的表面处理要求不同,铝合金件要做阳极氧化处理提升耐磨性,POM件不需要额外表面处理,只要保证加工尺寸精度即可。
