外插式宝塔型直通软管连接接头

　　这类外插式宝塔接头在低压流体输送场景中应用极广，小到实验室气路搭建、小型设备冷却水路接驳，大到农用灌溉支路、小型气动系统的末端管路连接，都能见到这类结构的身影。它的核心功能是实现硬接口到柔性软管的快速转接，不需要额外的快插结构，依靠软管本身的弹性抱紧接头外壁的环形凸棱，配合喉箍锁紧就能实现可靠密封，适配的软管材质涵盖PVC、橡胶、硅胶等多种常见柔性管路材料，适用介质包括常温清水、压缩空气、低压惰性气体等无强腐蚀性的流体。

　　从结构设计逻辑来看，接头一端为带内孔的直筒段，用于和设备端的外螺纹接口或者硬管插口对接，直筒段的外径公差控制在h7级别，保证和对接端口的配合间隙在合理范围，避免装配后出现偏斜漏液的问题；另一端为多道环形凸棱组成的宝塔段，每道凸棱的外径比适配软管的内径大0.8-1.2mm，这个过盈量是经过大量装配验证的，过盈太小软管容易在承压时脱落，过盈太大会导致装配难度陡增，甚至在装配时撑裂软管内壁。凸棱的边缘做了R0.3的圆角过渡，既可以在软管插入时起到导向作用，也能避免锐边割伤软管内壁造成密封失效。相邻两道凸棱之间的凹槽深度为1.5mm，刚好可以容纳喉箍的钢带，锁紧喉箍时钢带会嵌入凹槽，进一步限制软管的轴向窜动，即使管路受到一定的拉拽力，也不会轻易从接头上滑脱。

　　接头的内部流道做了等径设计，整个通流截面没有突变，流体经过时的局部阻力损失极小，不会在接头位置产生明显的压降，对于对流量稳定性有要求的小流量管路来说，这种设计能有效避免流道突变带来的紊流问题。接头的整体长度控制在适配软管内径的4-5倍，其中宝塔段长度占总长度的60%左右，保证软管和接头有足够的接触长度，即使在0.6MPa的工作压力下，也不会出现渗漏或者脱管的问题。直筒段和宝塔段的衔接位置做了15度的锥面过渡，一方面可以在装配时给软管提供定位，避免软管插入过深堵到对接端的流道，另一方面也能增强接头根部的结构强度，避免在受到侧向力时出现根部断裂的问题。

　　在实际安装使用时，需要先根据接头宝塔段的最大外径选择对应规格的软管，装配前可以在软管内壁涂抹少量肥皂水作为润滑，降低装配阻力，禁止使用机油、黄油等矿物油类润滑，避免这类油脂腐蚀橡胶或者PVC软管造成材质老化开裂。软管套入宝塔段时需要保证完全覆盖所有凸棱，直到软管端面抵到衔接位置的锥面为止，之后在最靠近锥面的那道凸棱对应的凹槽位置安装喉箍，锁紧喉箍时的扭矩控制在1.2-1.5N·m，扭矩太小密封不足，扭矩太大会压坏软管甚至压裂接头壁。如果是用于水路系统，装配完成后需要先做0.2MPa的保压测试，持续5分钟没有渗漏再逐步升压到工作压力；如果是用于气路系统，保压测试时可以在接头位置涂抹肥皂水，观察有没有气泡产生来判断密封是否可靠。

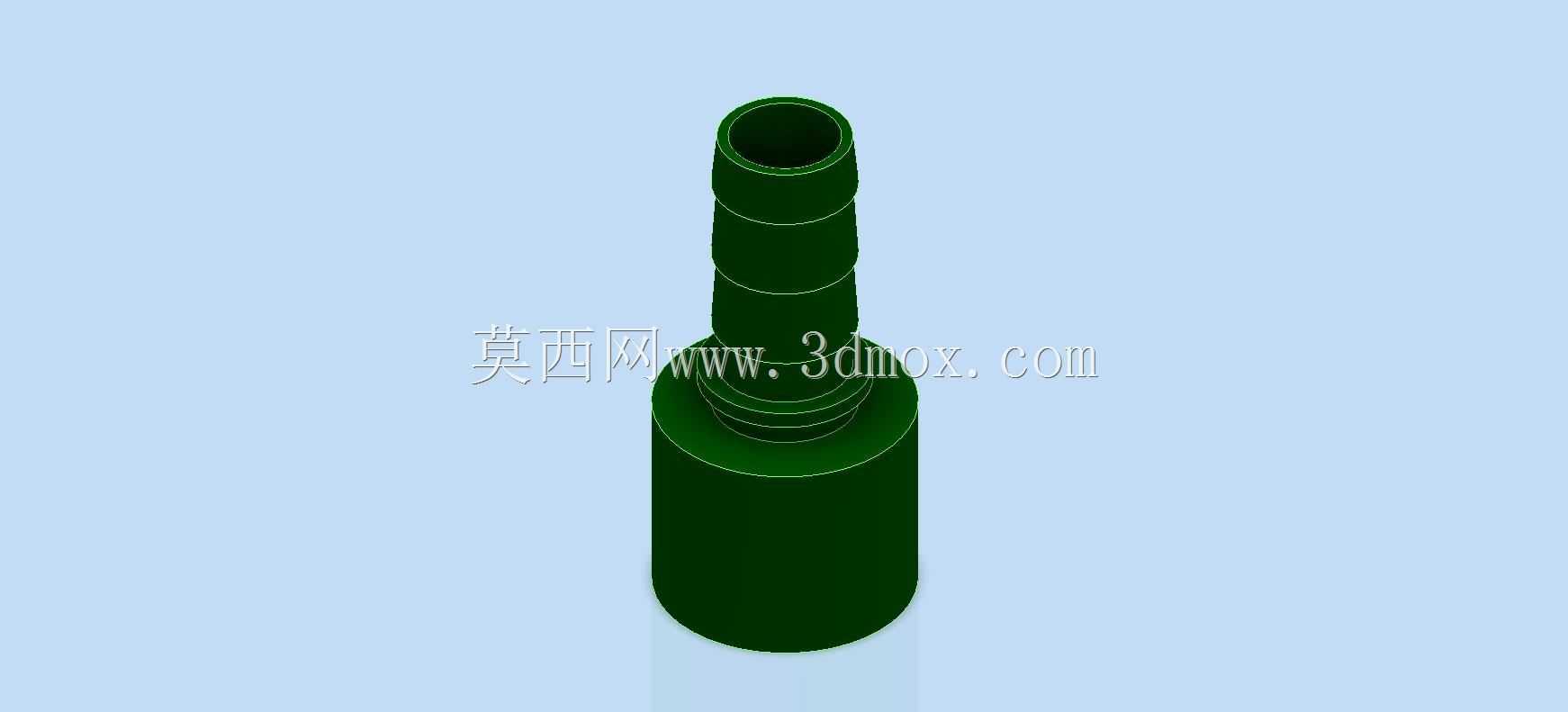

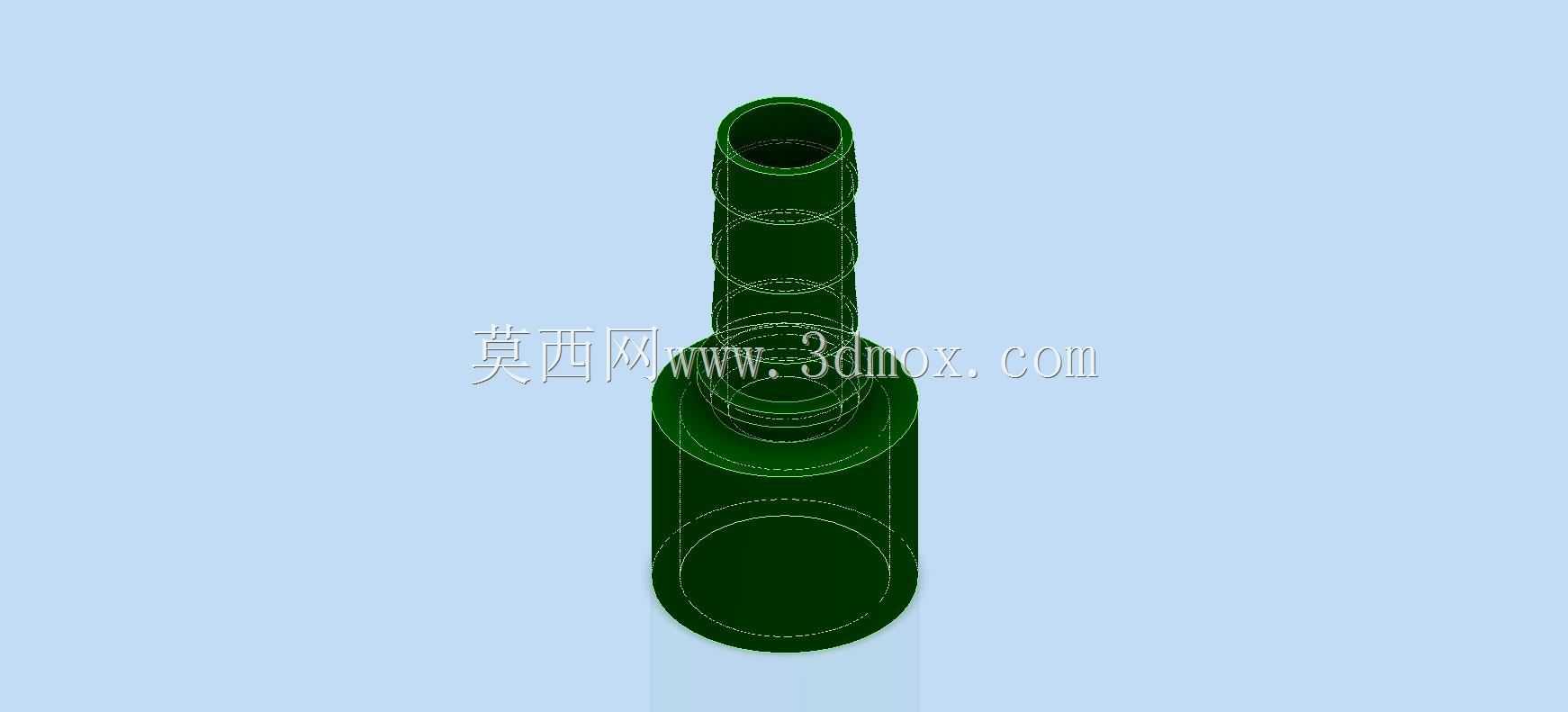

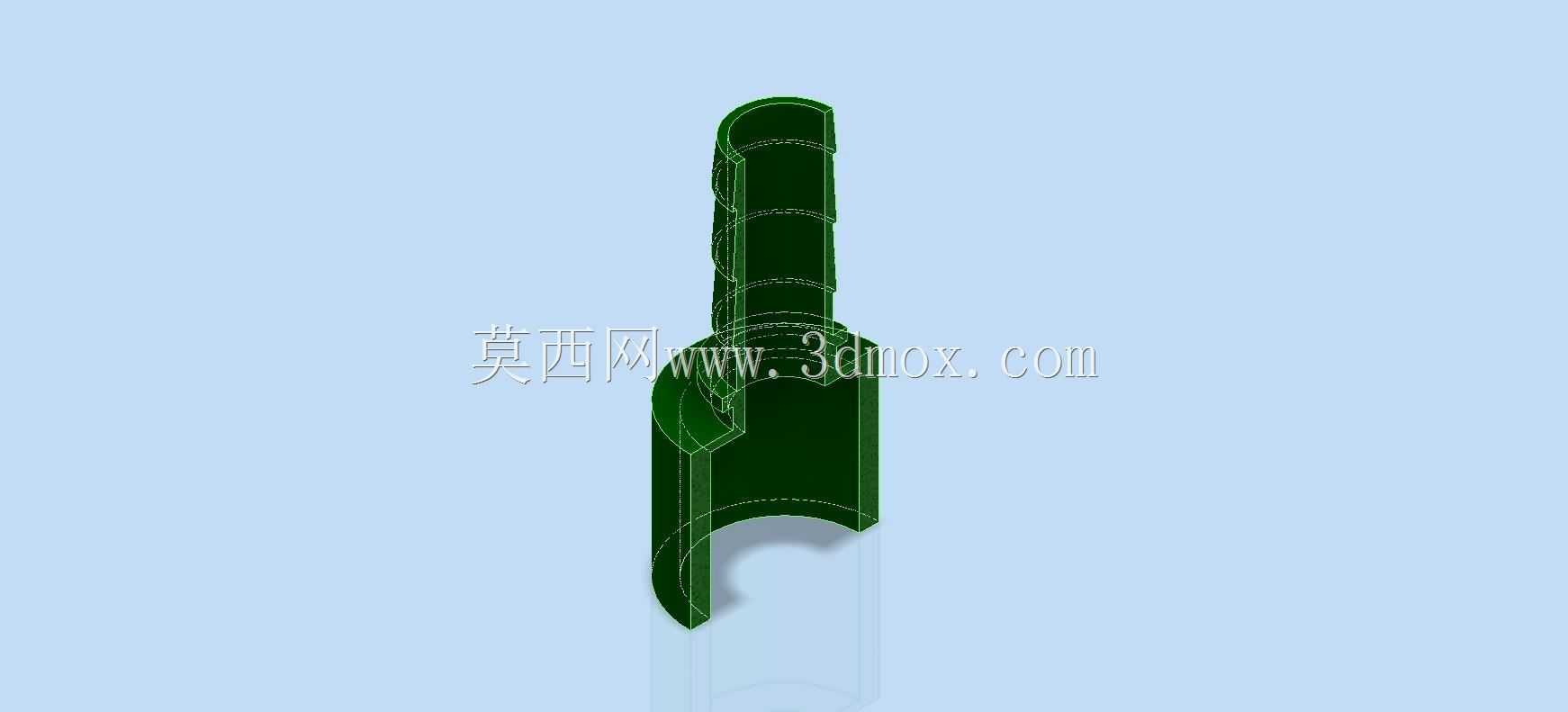

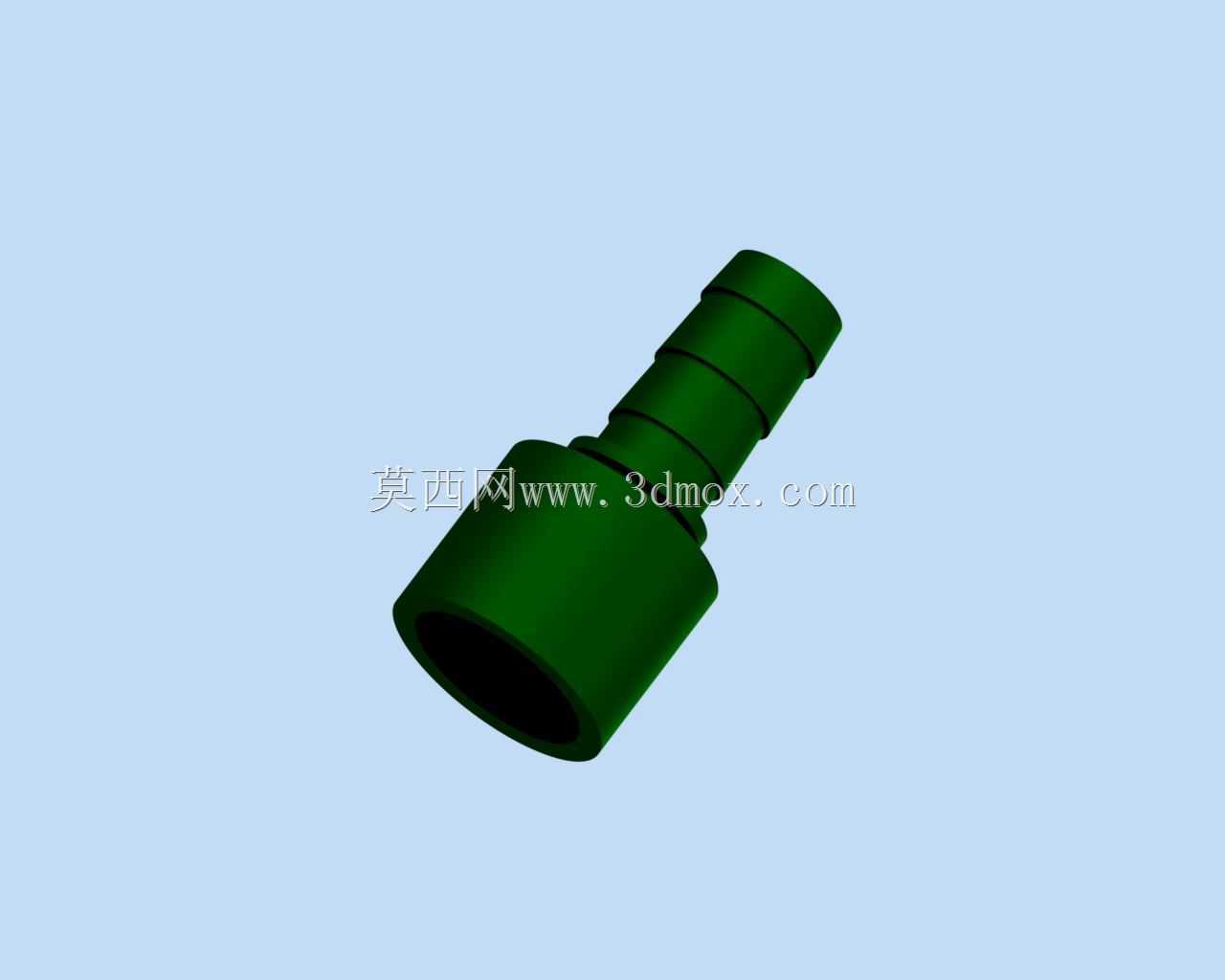

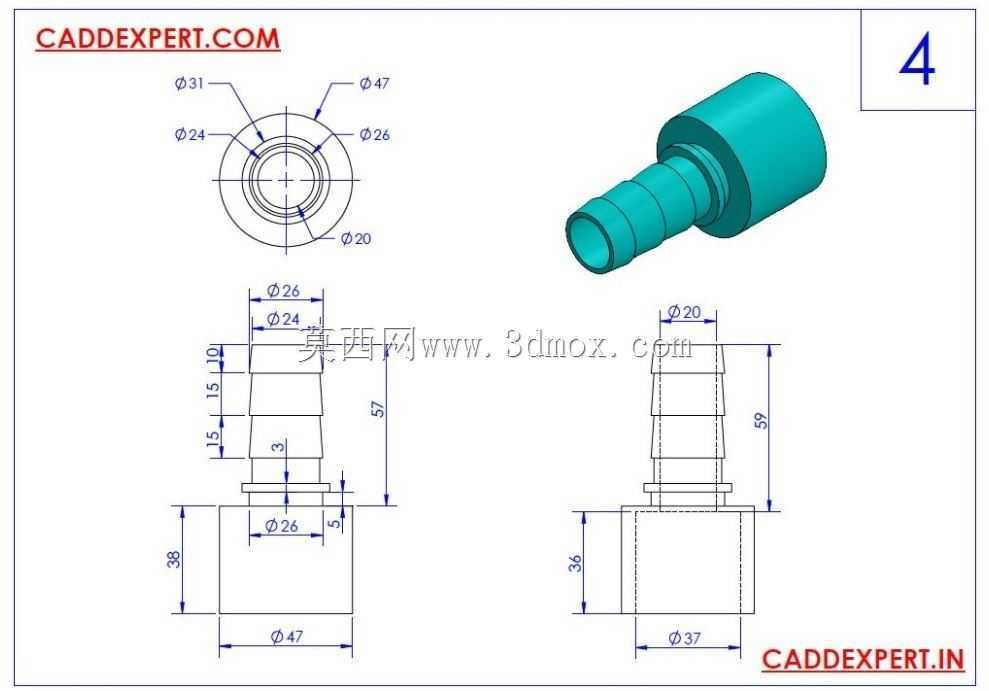

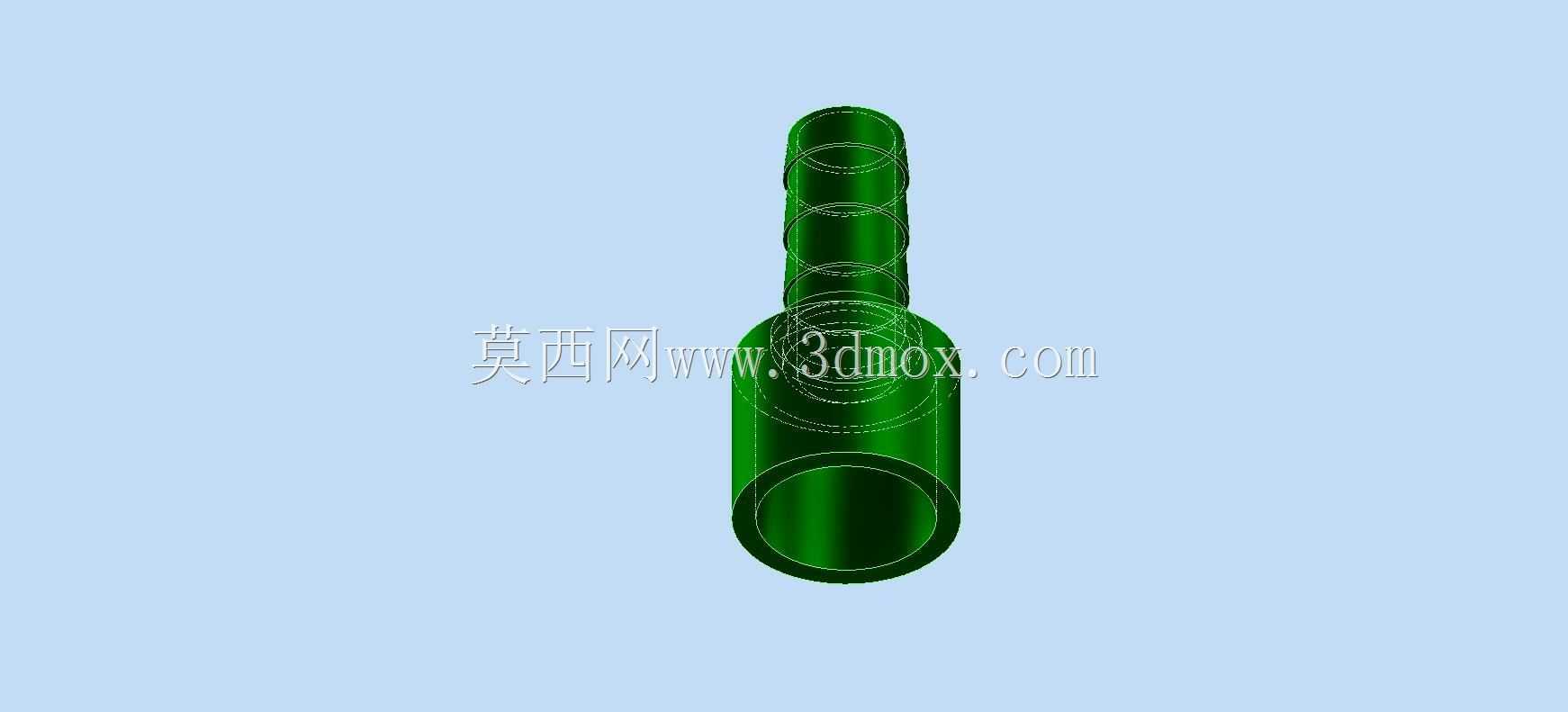

　　这类接头的建模过程需要重点关注几个关键尺寸的控制：首先是内孔的同轴度，整个内孔的同轴度公差要控制在0.05mm以内，避免流道偏斜导致流体阻力增大；其次是每道宝塔凸棱的外径一致性，相邻凸棱的外径差不能超过0.1mm，否则会出现某一道凸棱无法和软管内壁有效贴合的问题；最后是衔接锥面的粗糙度，锥面的粗糙度要达到Ra1.6，避免锥面的毛刺割伤软管端面。建模时可以先绘制接头的轴向截面轮廓，通过旋转特征生成主体结构，之后对凸棱边缘和衔接位置做圆角处理，最后对内孔和外圆的配合面做公差标注，就能生成符合加工要求的三维模型，后续不管是用于3D打印样件验证，还是用于机加工生产，都能直接作为设计依据使用。
