L型带槽铰接安装支座结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611979
  • L型带槽铰接安装支座结构设计
  • L型带槽铰接安装支座结构设计
  • L型带槽铰接安装支座结构设计
  • L型带槽铰接安装支座结构设计
  • L型带槽铰接安装支座结构设计
  • L型带槽铰接安装支座结构设计
  • L型带槽铰接安装支座结构设计

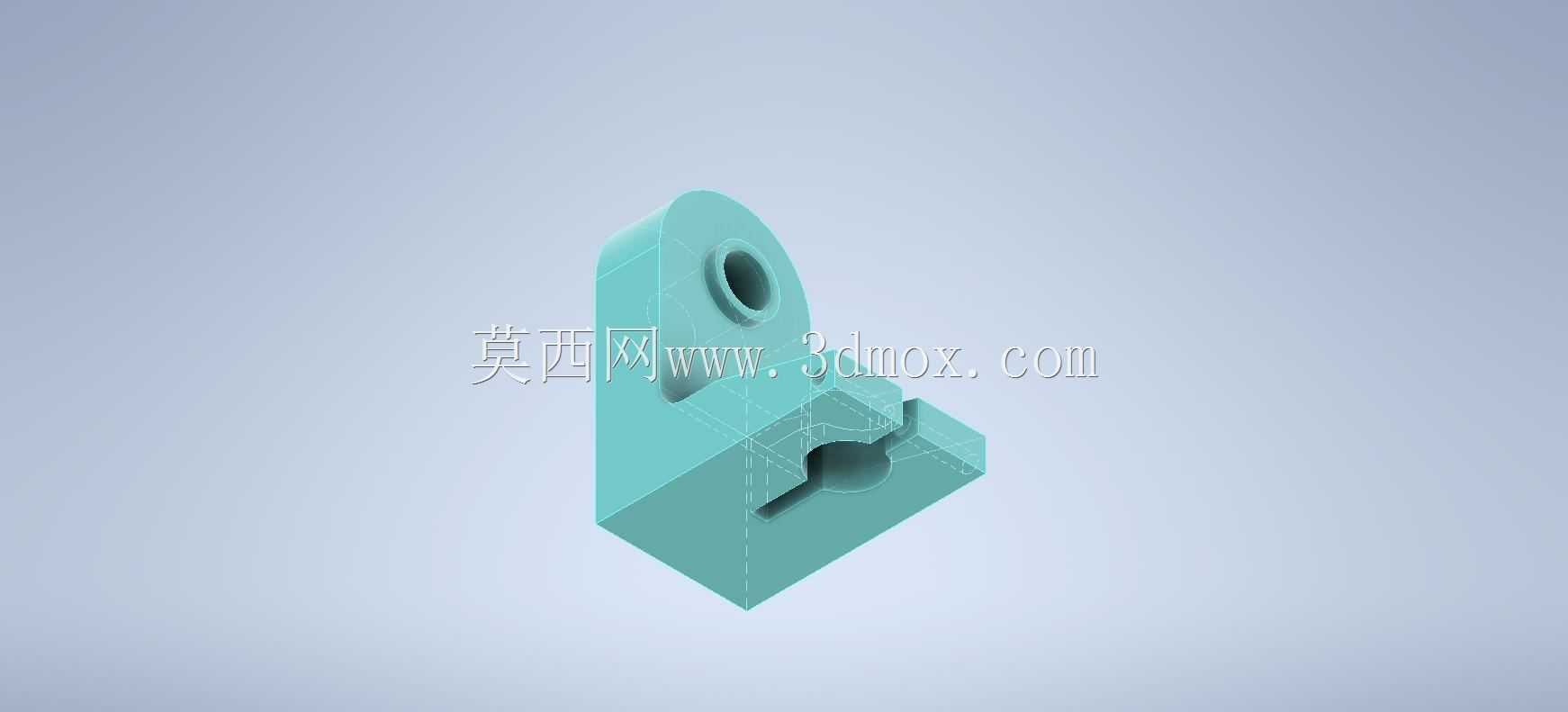

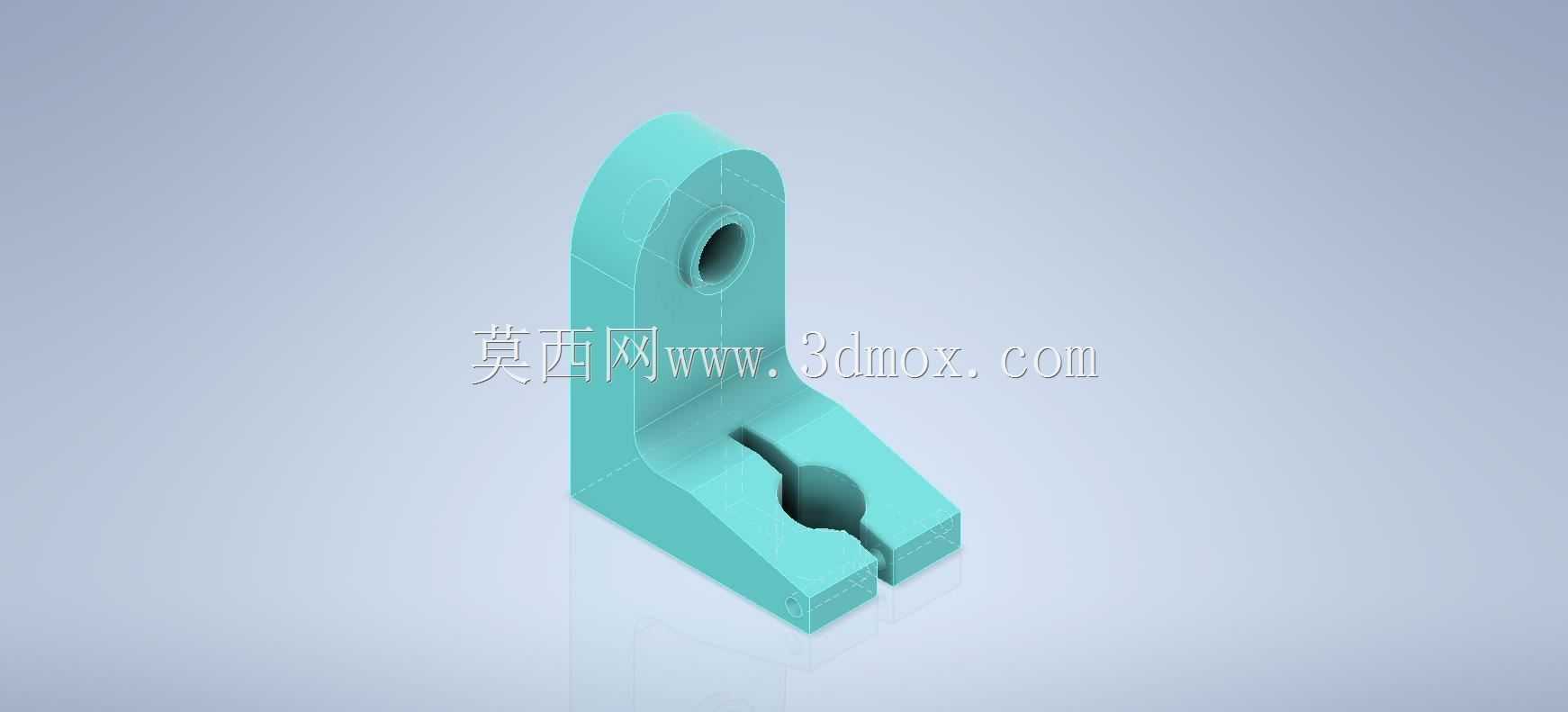

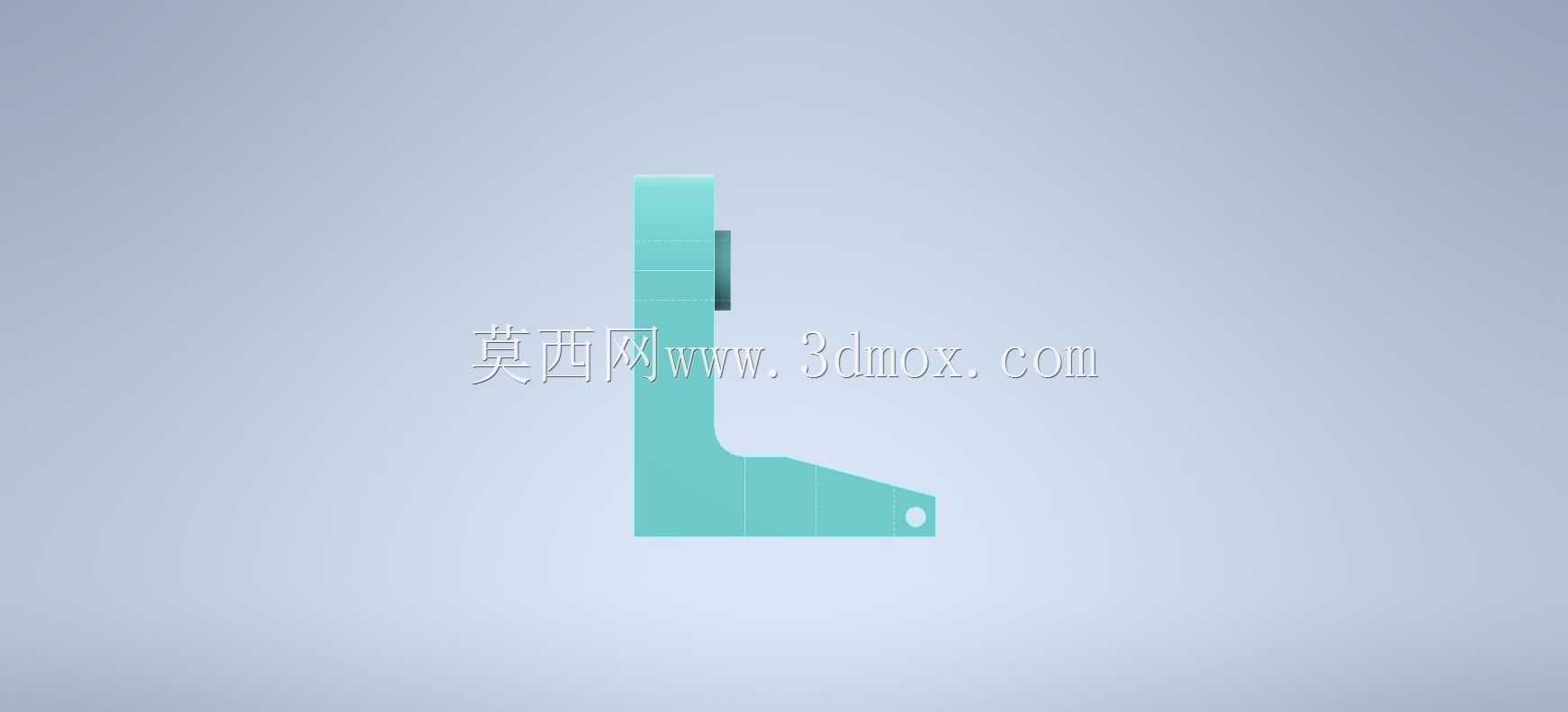

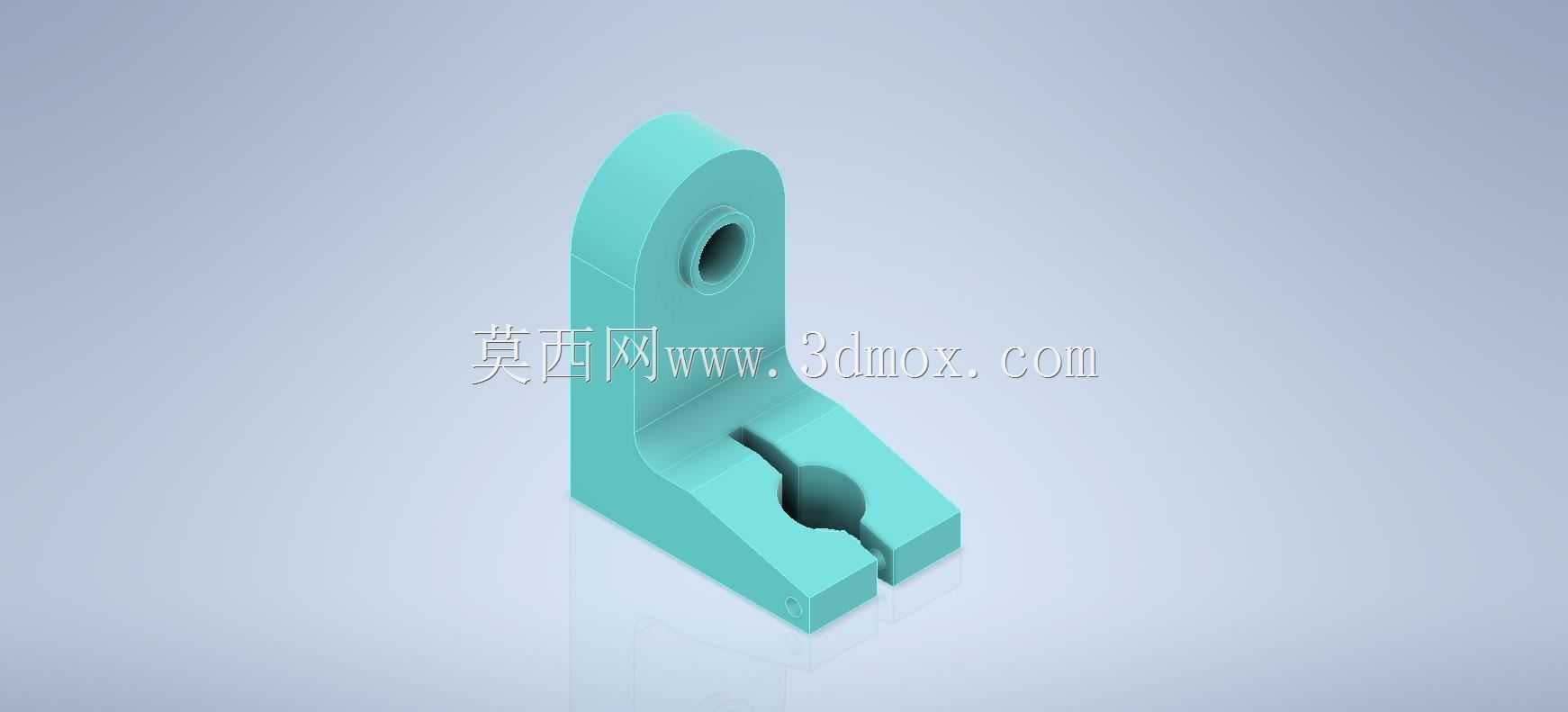

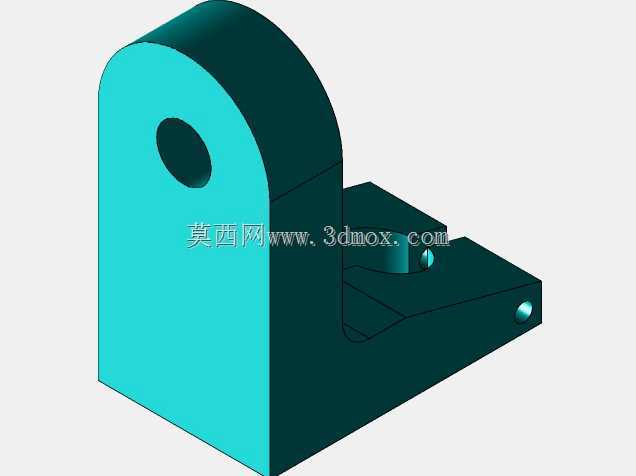

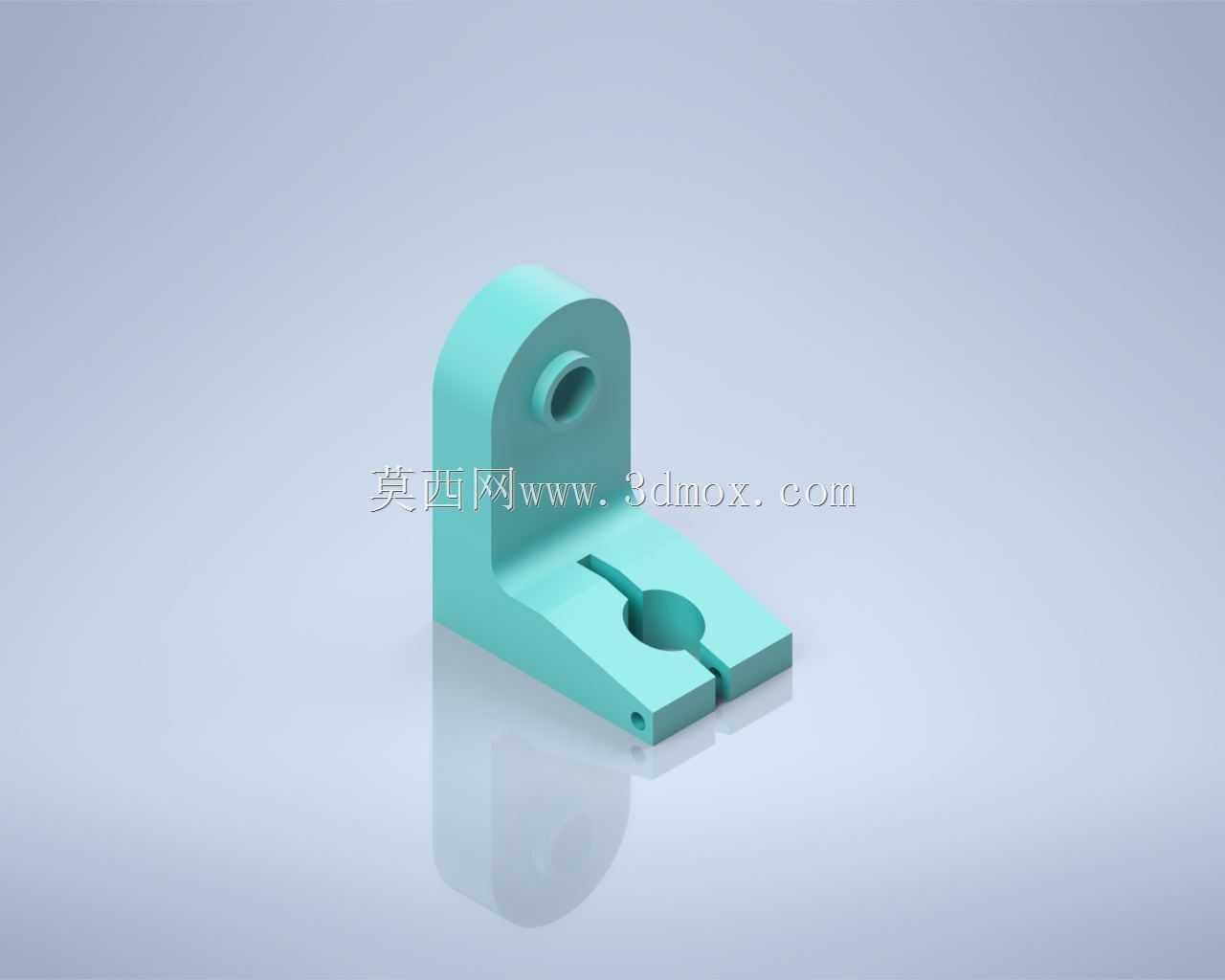

  在轻工输送线、小型实验台架、教学实训设备的装配环节中,这类L型结构的铰接安装支座是十分常见的连接构件,主要承担垂直面与水平面之间的载荷转接、铰接轴的定位支撑功能,很多需要实现小角度摆动的连杆机构末端,都会选用这类结构作为固定端基座。从结构本身来看,立板部分做了加厚处理,上部的同轴通孔是铰接轴的安装位,孔口做了微小的倒角处理,既可以在装配时引导销轴顺利穿入,也能避免轴件长期转动过程中孔口锐边对轴表面的镀层造成刮损,降低铰接副的磨损速率。底座部分的开槽是核心的功能设计,槽体宽度与配套的压紧块尺寸匹配,安装时不需要在安装面板上预先加工精准的定位孔,只需要将底座放置在面板的T型槽或者预设的长槽区域,穿过槽体装入紧固件,

  就可以沿着槽的长度方向调整支座的整体安装位置,适配不同连杆长度的摆动行程需求,这种可调设计在小批量非标设备组装时能大幅降低安装面的加工精度要求,减少现场配做孔的工序。设计这类支座的时候,首先要核算立板通孔的承载能力,根据铰接点的最大径向载荷确定孔的直径与立板的厚度,避免载荷过大时立板出现根部断裂;其次要控制底座与安装面的接触平面度,整个底座底面的平面度公差需要控制在0.05mm以内,保证安装后支座不会出现倾斜,避免铰接轴产生附加的弯曲应力;立板与底座的过渡位置做了圆角处理,不是直角衔接,这是为了消除应力集中,因为支座承受摆动载荷时,直角过渡的位置很容易在长期交变载荷下产生疲劳裂纹,圆角半径根据整体壁厚取壁厚的0.2-0.3倍即可,

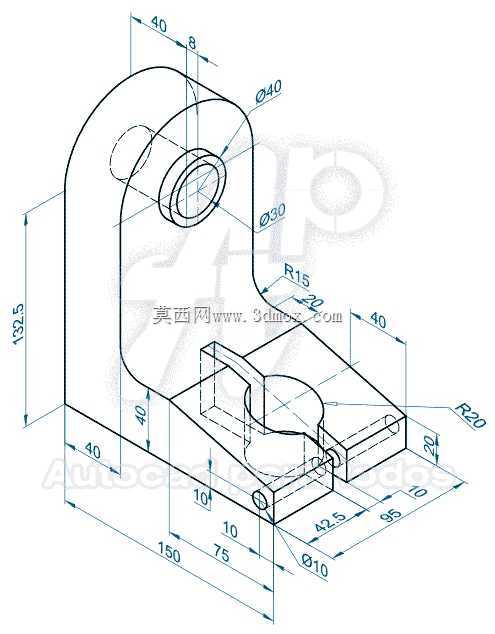

  既不会过多增加材料用量,也能有效提升结构的抗疲劳性能。从安装边界来看,这类支座的整体高度通常在60-80mm区间,底座长度在70-90mm,宽度在40-50mm,立板厚度在12-18mm,上部铰接孔的直径根据配套销轴的常用规格,多设计为10-16mm的标准尺寸,底座上的开槽宽度适配M6-M10的紧固件,开槽长度一般占底座总长度的三分之二左右,预留足够的位置调节余量。实际应用中,这类支座常搭配铜套或者自润滑轴承装入上部铰接孔,减少销轴转动时的摩擦阻力,底座的开槽位置在安装时需要注意,槽的长度方向要与铰接摆动的平面保持平行,否则调整位置时会出现卡滞,也会导致连杆摆动时产生额外的侧向力。在三维建模过程中,

  这类零件需要重点关注几个特征的尺寸关联:铰接孔的中心轴线到底座安装面的高度尺寸是核心装配尺寸,需要严格控制公差,否则会导致整套连杆机构的安装高度出现偏差,影响机构的运动行程;立板两侧面相对于底座侧面的垂直度公差也要合理设置,避免铰接轴安装后出现偏斜,导致连杆转动卡滞;底座上的开槽两侧面需要保持平行,槽底与底座安装面的平行度也要控制,保证紧固件压紧时受力均匀,不会出现支座翘起的问题。很多初学者在设计这类支座的时候,容易忽略过渡圆角的设计,直接做直角连接,在做有限元应力分析的时候就能明显看到直角位置的应力值比其他区域高2-3倍,长期受交变载荷很容易出现断裂;还有的会把底座的开槽设计成等宽的通槽,虽然加工更简单,但是紧固件压紧时的接触面积太小,容易出现固定不牢、支座移位的问题,所以实际设计时槽的上部会比下部略宽,给紧固件的垫片留出足够的压紧接触面。这类构件的材料通常选用45号钢或者铝合金,重载场景下用45号钢做调质处理,轻载的教学实训或者小型设备场景用6061铝合金做阳极氧化处理即可,既能满足强度要求,也能减轻构件自重。
