外六角带侧定位凸台管路连接接头

　　这类带侧定位凸台的外六角管路接头，在流体输送回路、小型气动控制单元、低压润滑系统里的应用十分普遍，日常做设备管路排布时经常会碰到这类适配需求。它的核心功能是实现两段同口径管路的刚性对接，同时依靠侧部的小凸台完成周向定位，避免接头在设备运行振动过程中出现跟转松动，这点在有持续振源的设备上尤为关键——很多现场管路渗漏问题，根源就是接头没有可靠的周向限位，长期受振动影响慢慢松脱，密封面压合失效后就会出现介质泄漏。

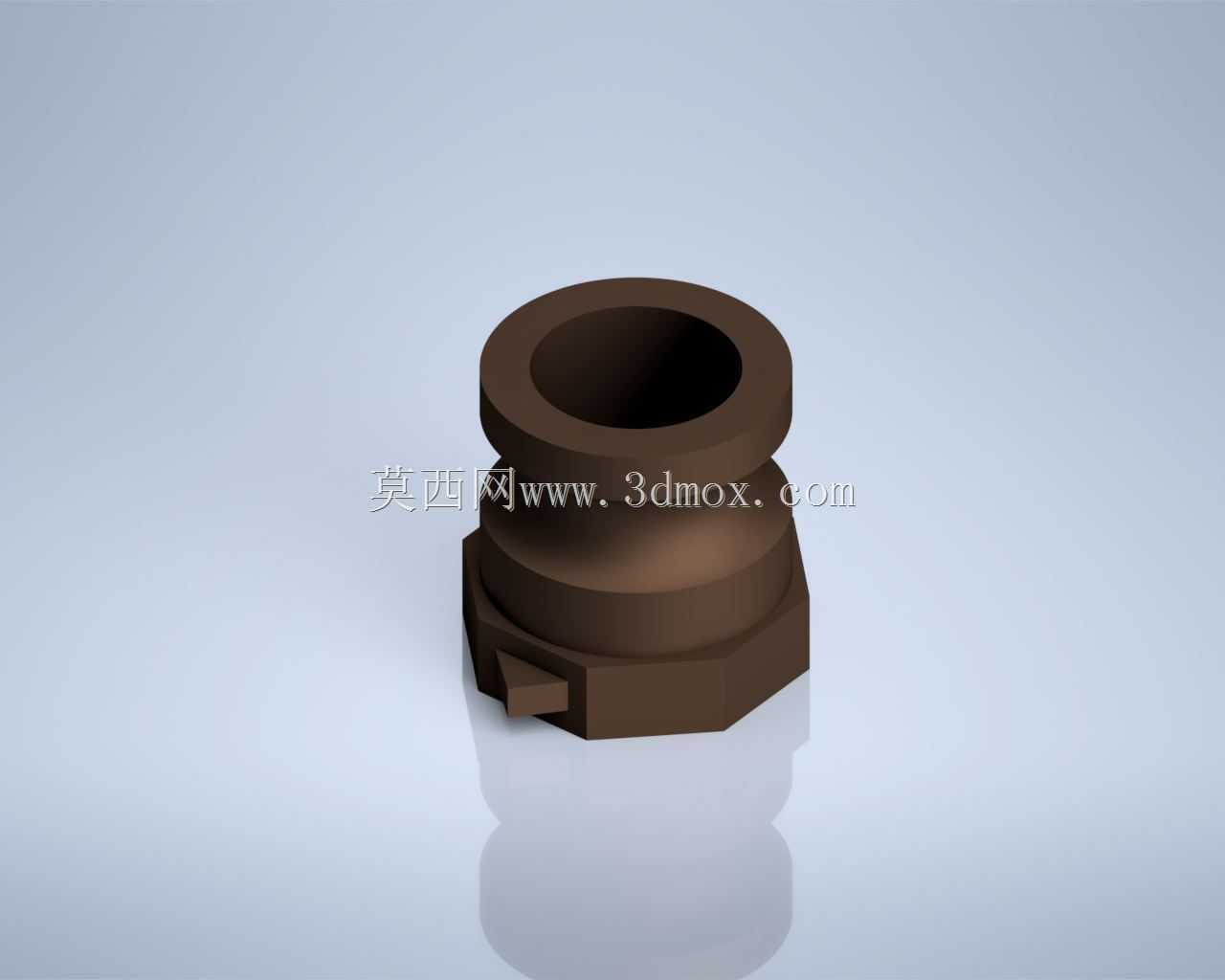

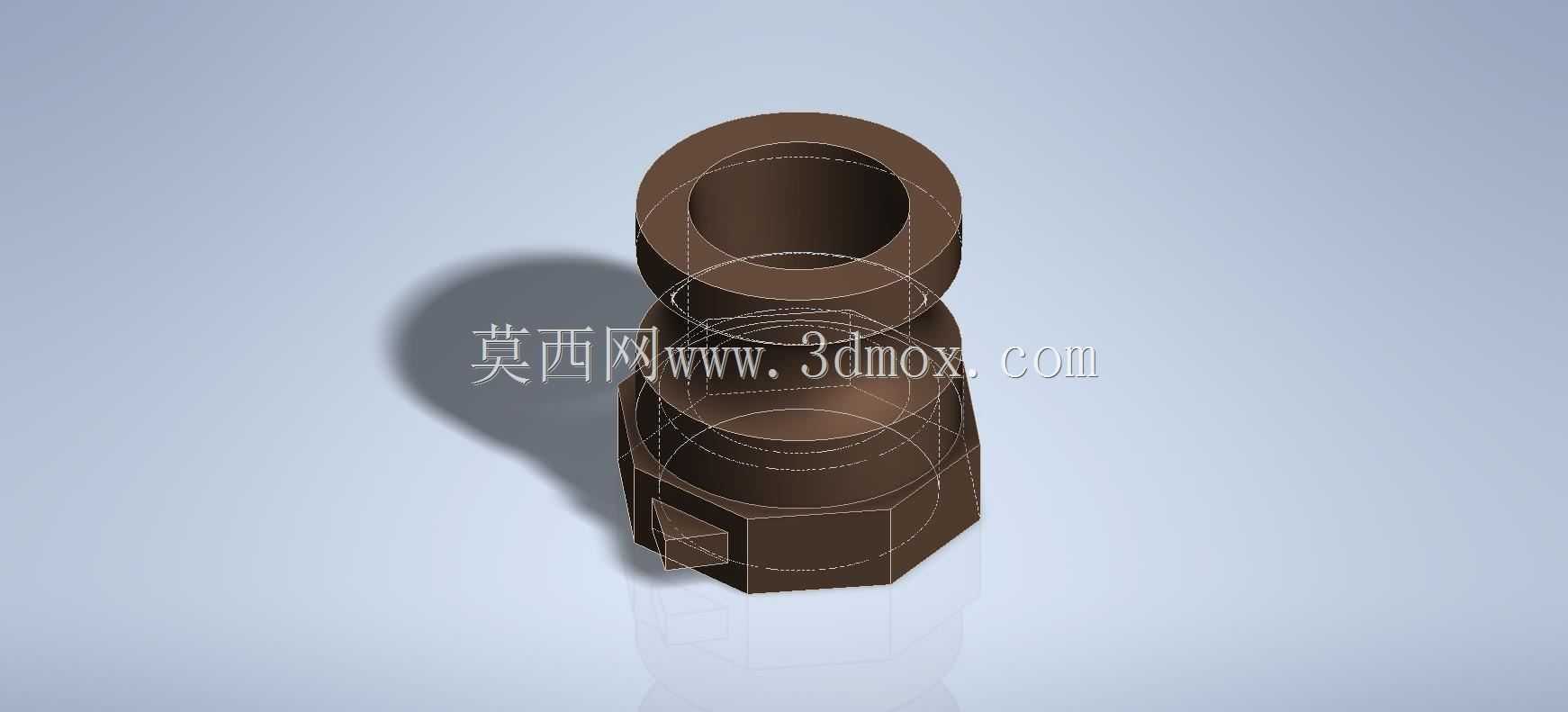

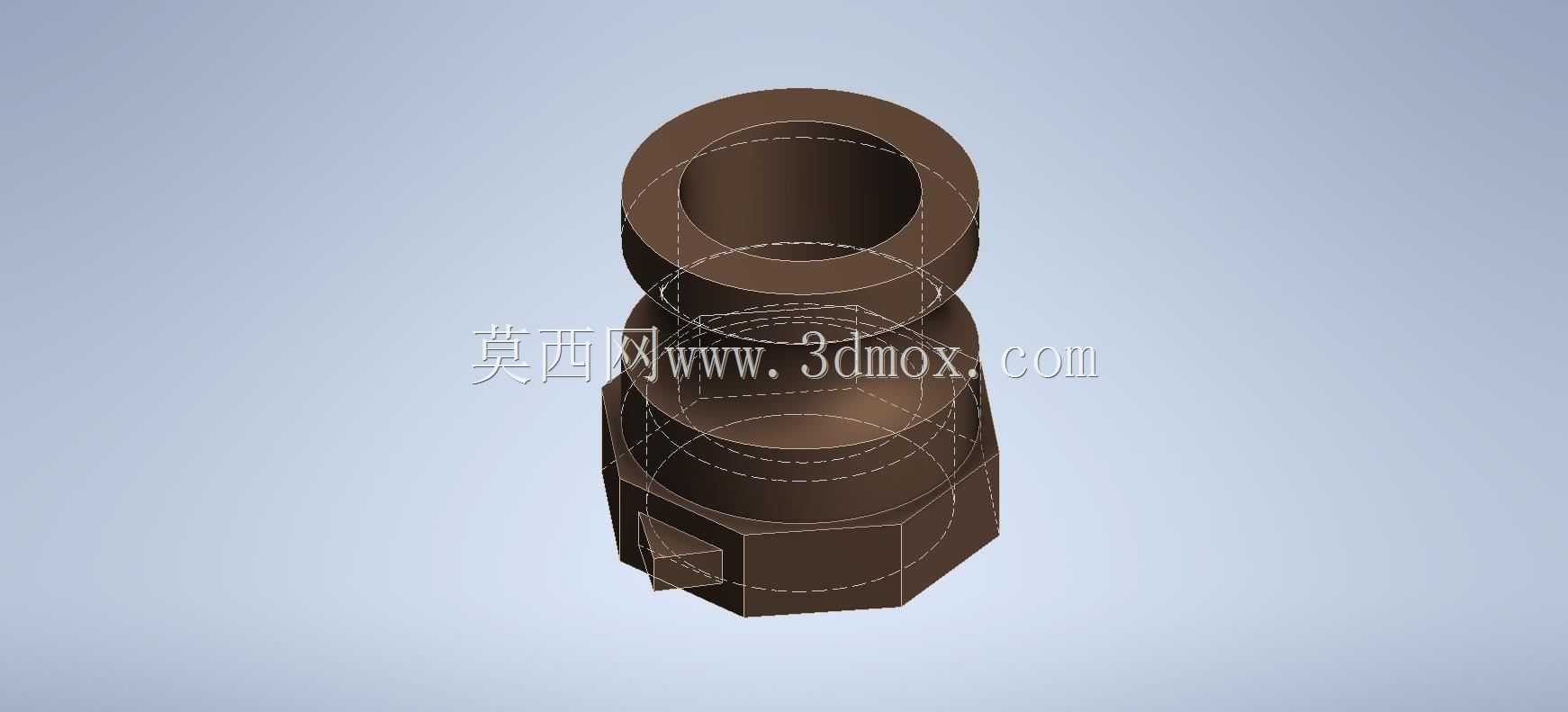

　　从结构设计逻辑来看，这个接头采用外六角的主体夹持段，是完全适配标准扳手作业空间的，六角的对边尺寸严格遵循常规五金件的夹持规范，不管是用开口扳手、套筒还是活动扳手，都能找到稳定的施力面，不会出现打滑拧圆角的问题。下部的六角基座比上部筒身直径更大，安装时这个基座端面会直接贴合安装面板或者管路对接的基准面，承担轴向的限位作用，控制接头拧入的深度，避免过度拧入导致内部流道变形或者密封件被过度挤压损坏。上部的筒身是等直径的圆柱结构，外壁预留了密封件的安装位置，不管是装O型圈还是用生料带密封，都有足够的贴合长度，能保证低压工况下的密封可靠性。

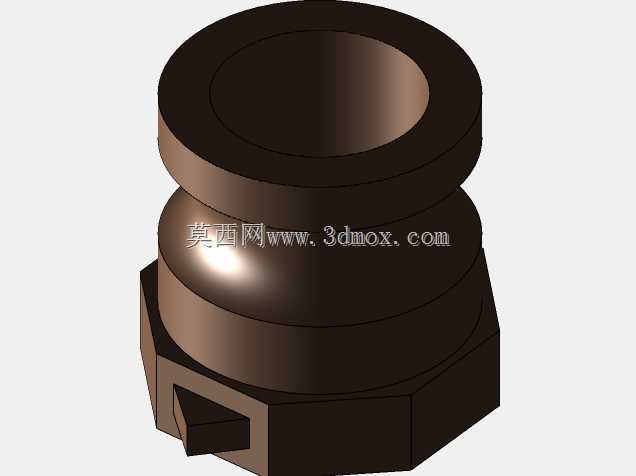

　　侧部那个突出的小定位凸台，是这个接头区别于普通直通接头的核心设计，安装时这个凸台会卡入安装基座上预先加工的定位缺口里，完全限制接头的周向转动自由度。很多人做设计时容易忽略这个细节，觉得只要拧紧力矩够就不会转，但实际现场工况里，设备启停的冲击、管路内介质的压力脉动、周边设备传递的振动，都会持续给接头施加周向的力矩，时间长了哪怕初始拧得再紧，也会出现缓慢的松动，加了这个定位凸台之后，所有周向载荷都由凸台和定位槽的配合承担，螺纹连接只需要承担轴向的拉紧力，连接可靠性会提升很多，后期维护的频次也能明显降低。

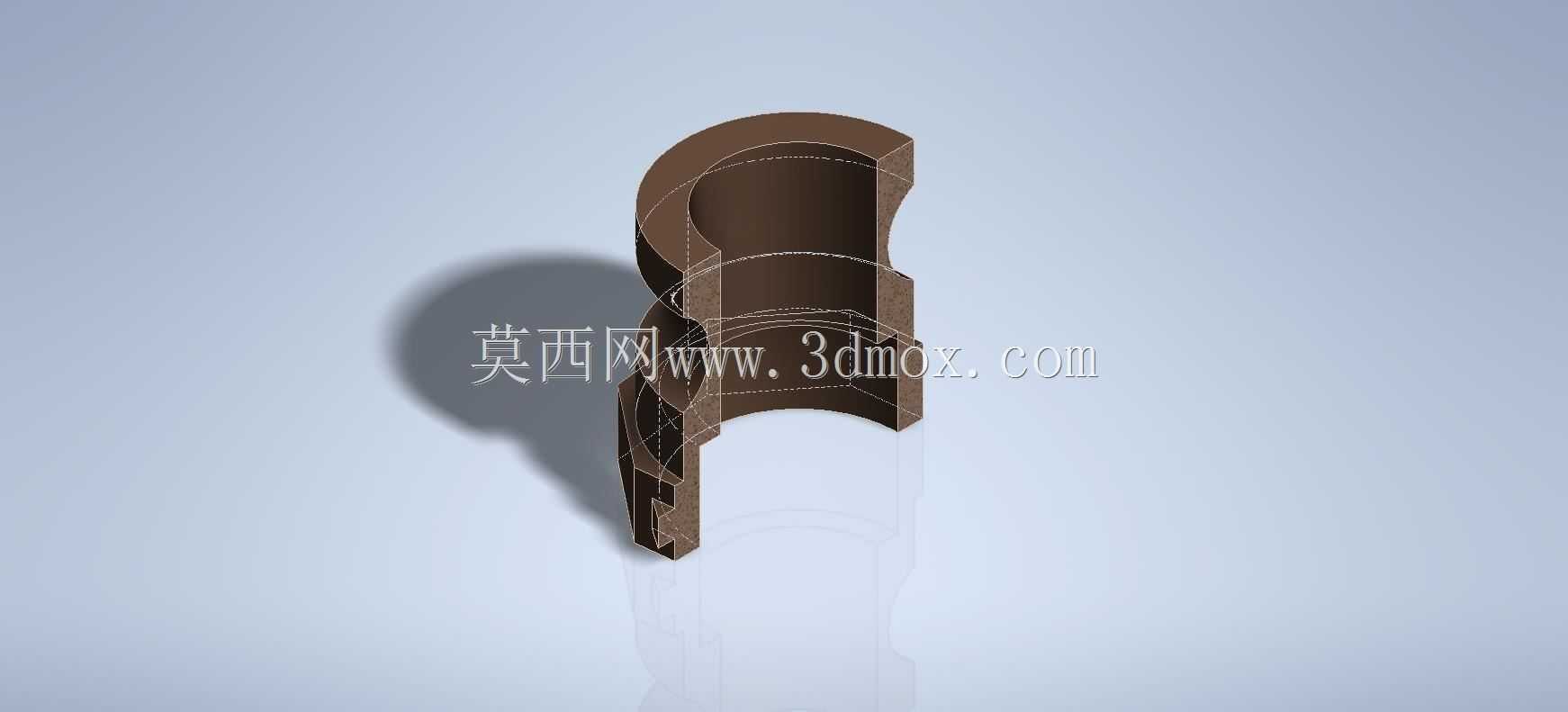

　　从安装边界来看，这类接头的轴向总高度控制得比较紧凑，不会在安装面板外侧突出过多长度，适合安装空间比较局促的小型设备内部，比如台式检测仪器、小型自动化控制模组的内部气路、液路排布。六角基座的外径比上部筒身大出的尺寸，刚好给密封垫圈留出了足够的压合面积，不会因为压合面过窄导致密封垫圈被挤切损坏。内孔是等直径的直通流道，没有突然的变径或者转角，介质通过时的流阻很小，不会在接头位置产生明显的压力损失，不管是输送压缩空气、低压润滑油还是常温清水，都能保持稳定的流量。

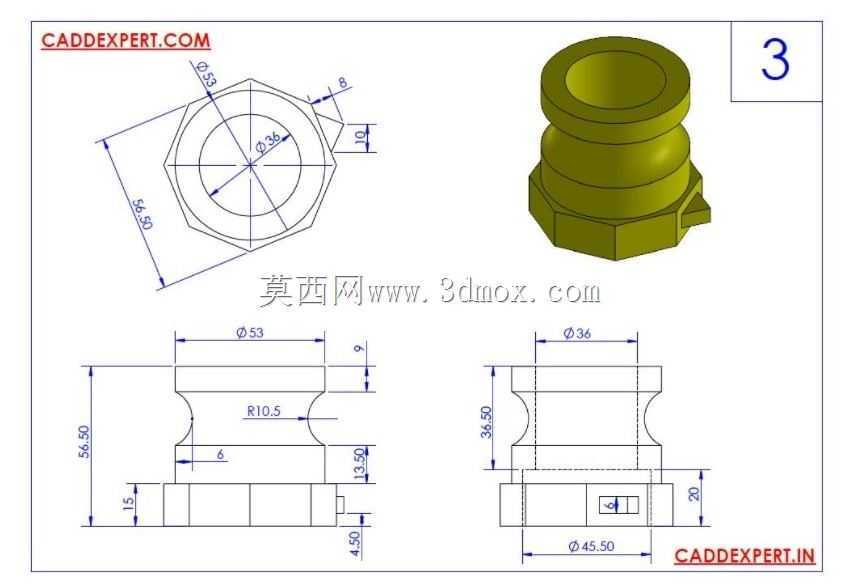

　　做这类零件的三维建模时，要特别注意几个关键尺寸的公差配合：首先是六角部分的对边尺寸，要和标准扳手的夹持尺寸匹配，不能出现尺寸过大扳手卡不进去、或者尺寸过小夹持间隙过大容易打滑的问题；其次是定位凸台的宽度和突出高度，要和安装基座上的定位槽做间隙配合，既要保证能顺利卡入，又不能间隙过大导致定位失效；还有内孔的同轴度，要保证两端对接的管路能保持在同一条轴线上，避免安装后管路出现别劲的情况，长期受附加应力导致管路开裂。另外上部筒身的外圆粗糙度要控制在合理范围，太粗糙会磨损密封件，太光滑又容易导致密封件在装配时移位，影响密封效果。

　　在实际选型应用时，要根据输送介质的特性选择对应的接头材质，普通工况用工程塑料或者铜质接头就能满足需求，有腐蚀性介质的工况则要选用适配的耐腐蚀材质，同时要根据管路的工作压力确认接头的壁厚是否满足强度要求，避免压力过高导致接头胀裂。安装时要注意先把定位凸台对准安装槽卡入，再开始拧螺纹，不要硬拧导致凸台被剪断，密封件的预紧压力要控制在合理范围，不要过度拧紧导致螺纹滑牙或者接头本体开裂。这类接头虽然是很小的基础配件，但在整个管路系统里的作用十分关键，任何一个接头失效，都可能导致整个设备的流体回路故障，因此设计和选型时都不能忽略细节上的可靠性设计。
