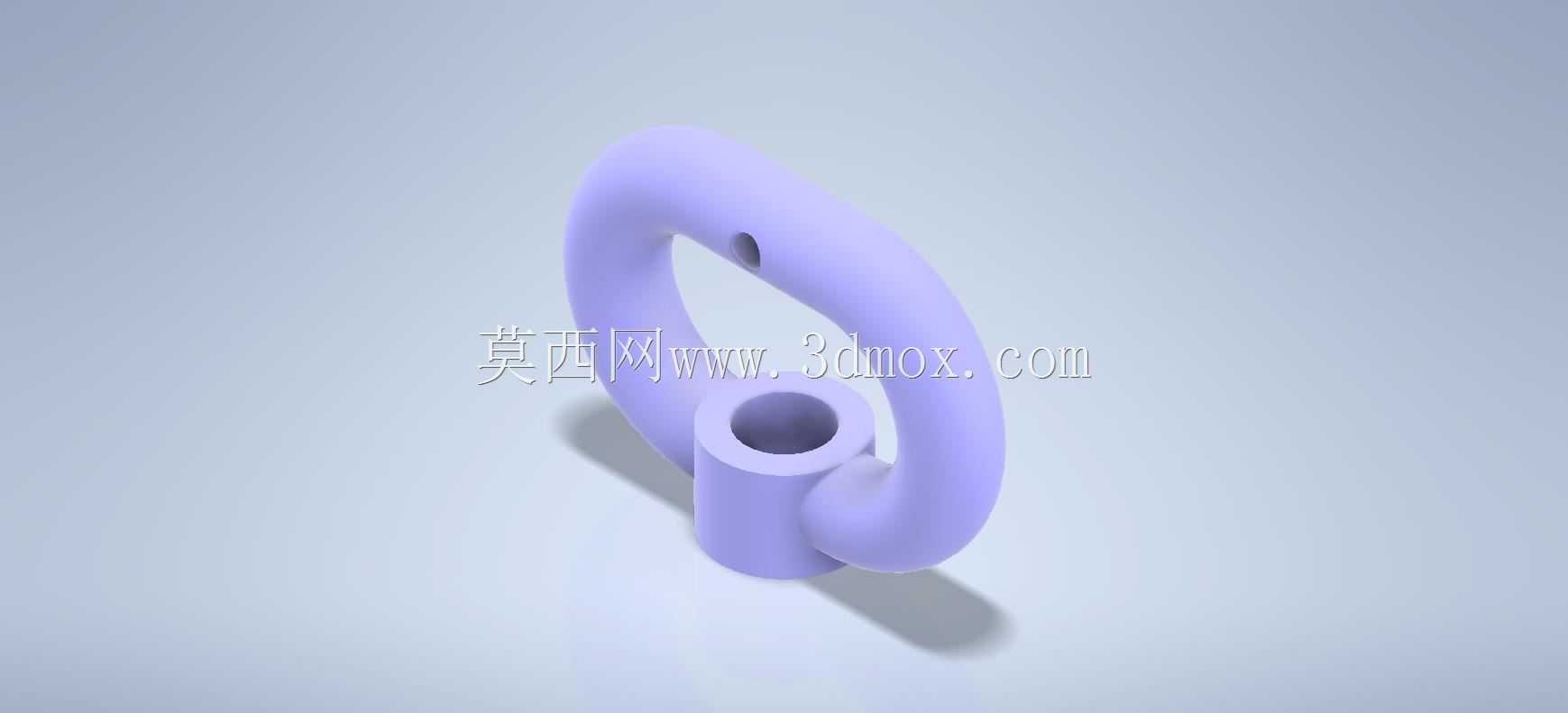

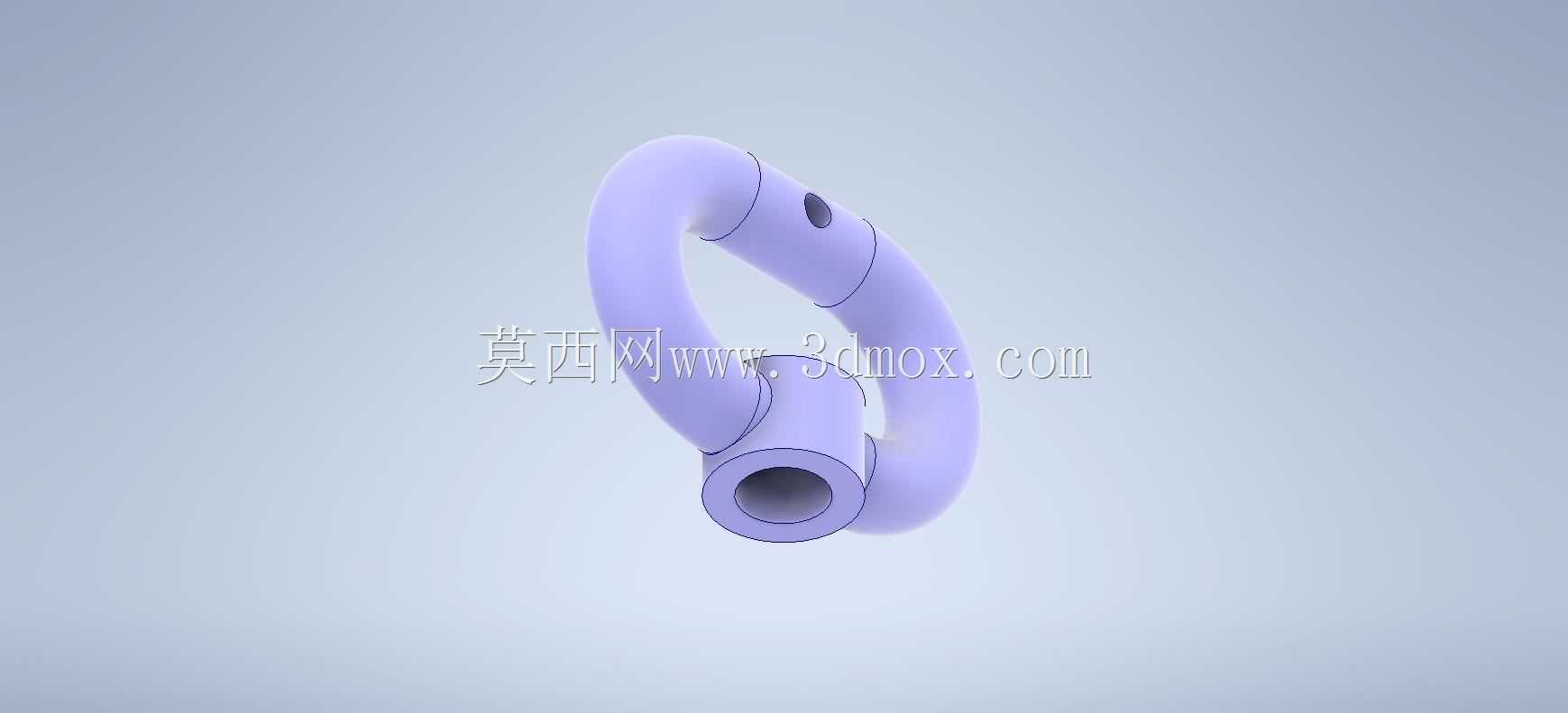

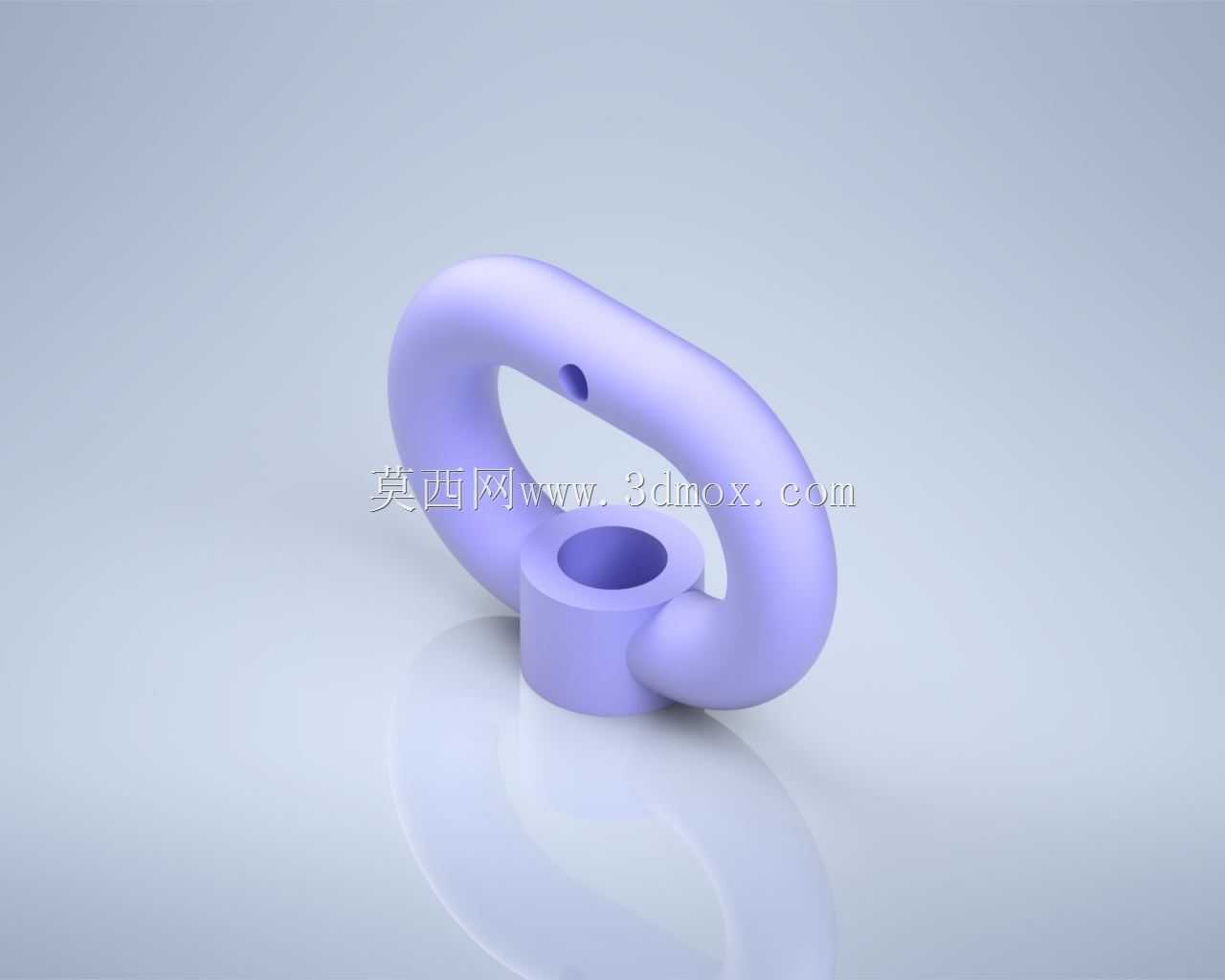

带圆柱基座的环形连接吊环结构件

　　这类带圆柱基座的环形连接构件，在轻载吊装、工装夹具定位、小型设备管线吊挂场景中应用十分广泛，区别于常规焊接式吊环，该结构采用一体化成型设计，环形主体与下方圆柱基座之间做了平滑过渡的圆弧补强，能有效降低应力集中系数，在承受斜向拉力时不会出现焊缝开裂的失效风险。从实际使用场景来看，这类构件常被用在小型自动化设备的线缆吊挂、工装板的起吊定位、轻型输送线的附件挂载位置，相比标准吊环螺栓，它的基座部分做了中空通孔设计，既可以穿入销轴实现铰接连接，也可以穿过螺栓完成与安装面的刚性固定，适配多种安装工况。

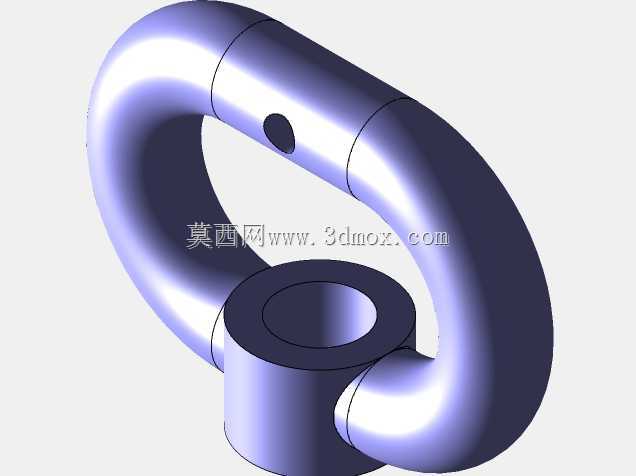

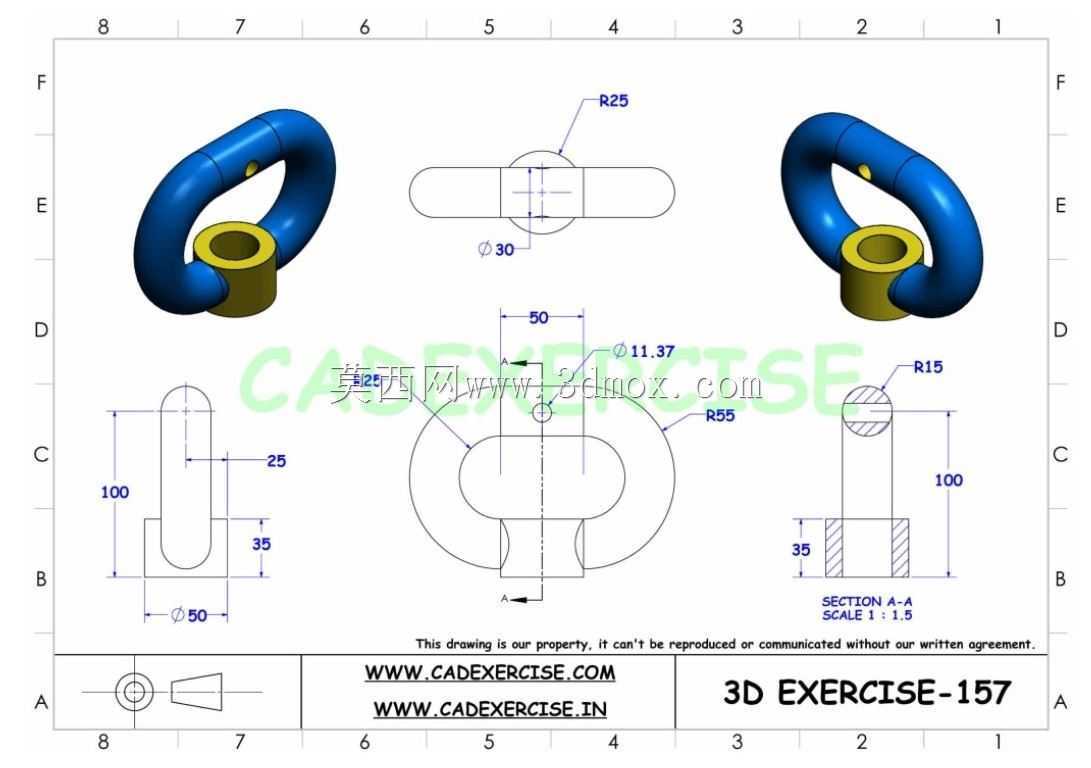

　　设计层面上，环形主体的截面采用等直径圆棒构型，弯曲成型后的环体内壁做了圆角处理，避免挂载绳索、吊具时出现割绳问题，环体上预留的小直径径向通孔，可用于插入开口销或者限位螺钉，防止挂载的连接件从环内滑脱，这个细节在很多同类型构件中经常被忽略，实际使用时如果没有这个限位结构，吊具在晃动过程中很容易从环体开口侧滑出，引发安全隐患。下方的圆柱基座高度与环体截面直径保持1:1.2的比例，这个尺寸比例是经过多次受力验证的，既不会因为基座过短导致安装后螺纹啮合长度不足，也不会因为基座过长造成整体结构冗余、重量增加。基座中心的通孔直径与环体截面直径的比例控制在0.6左右，穿入M6到M8规格的紧固件时，基座侧壁的壁厚能满足1.5倍额定载荷的强度要求，不需要额外增加加强筋。

　　安装边界方面，这类构件的安装面需要保证至少与基座底面完全贴合，平面度误差不超过0.1mm，如果安装面存在倾斜，会导致环体受力方向与设计承载方向出现夹角，大幅降低额定承载能力。基座外圆与安装孔的配合间隙建议控制在0.2mm以内，间隙过大会导致受载时构件出现晃动，长期交变载荷下容易造成紧固件松动。环体的内孔净空尺寸需要比挂载的吊具、绳索直径大3mm以上，保证连接件能在环内自由转动，适应不同方向的拉力变化，避免出现卡滞导致局部应力过大。

　　从受力特性来看，该结构的最大应力点出现在环体与基座连接的过渡圆弧位置，设计时过渡圆弧的半径取环体截面半径的0.8倍，这个数值能在保证结构紧凑的前提下，将应力集中系数控制在1.3以内，相比直角过渡的结构应力水平降低40%左右。环体上的径向小孔位置特意避开了主受力路径，设置在环体顶部的非承载区，不会因为开孔削弱环体的整体强度，小孔的边缘同样做了倒角处理，避免插入限位件时出现应力集中。实际建模过程中，这类结构需要重点关注弯曲成型部分的曲率连续性，不能出现曲率突变的折角，否则在受载时折角位置会出现应力峰值，远低于设计载荷就会发生断裂。另外，基座下端面与安装面接触的位置做了0.5mm的倒角，既可以去除加工毛刺，也能在安装时自动找正，避免因为安装面边缘的毛刺导致构件安装倾斜。

　　在实际选型应用中，这类构件的额定承载能力需要根据材质做对应核算，如果采用普通碳钢材质，额定静载可以达到500N，采用不锈钢材质时额定静载约为400N，适用于大部分轻型挂载场景，不适合用于重载起重作业。如果用于有腐蚀的环境，需要对表面做钝化或者喷塑处理，避免长期锈蚀导致结构强度下降。安装时紧固件的预紧力需要控制在对应螺栓屈服强度的60%，预紧力过大会导致基座被压溃，预紧力不足则会出现松动。
