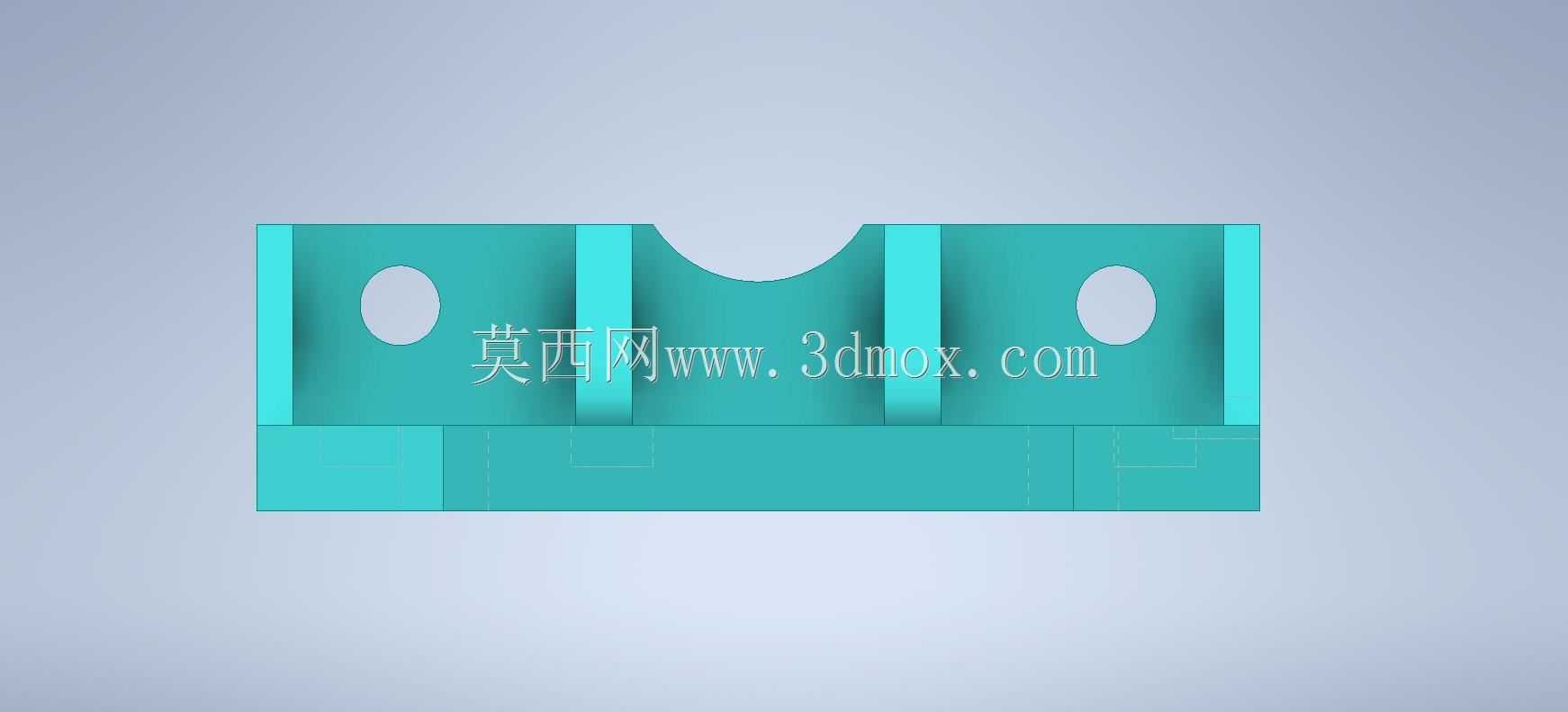

多孔位组合式机械安装支撑固定座结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611987
  • 多孔位组合式机械安装支撑固定座结构
  • 多孔位组合式机械安装支撑固定座结构
  • 多孔位组合式机械安装支撑固定座结构
  • 多孔位组合式机械安装支撑固定座结构
  • 多孔位组合式机械安装支撑固定座结构
  • 多孔位组合式机械安装支撑固定座结构
  • 多孔位组合式机械安装支撑固定座结构
  • 多孔位组合式机械安装支撑固定座结构
  • 多孔位组合式机械安装支撑固定座结构

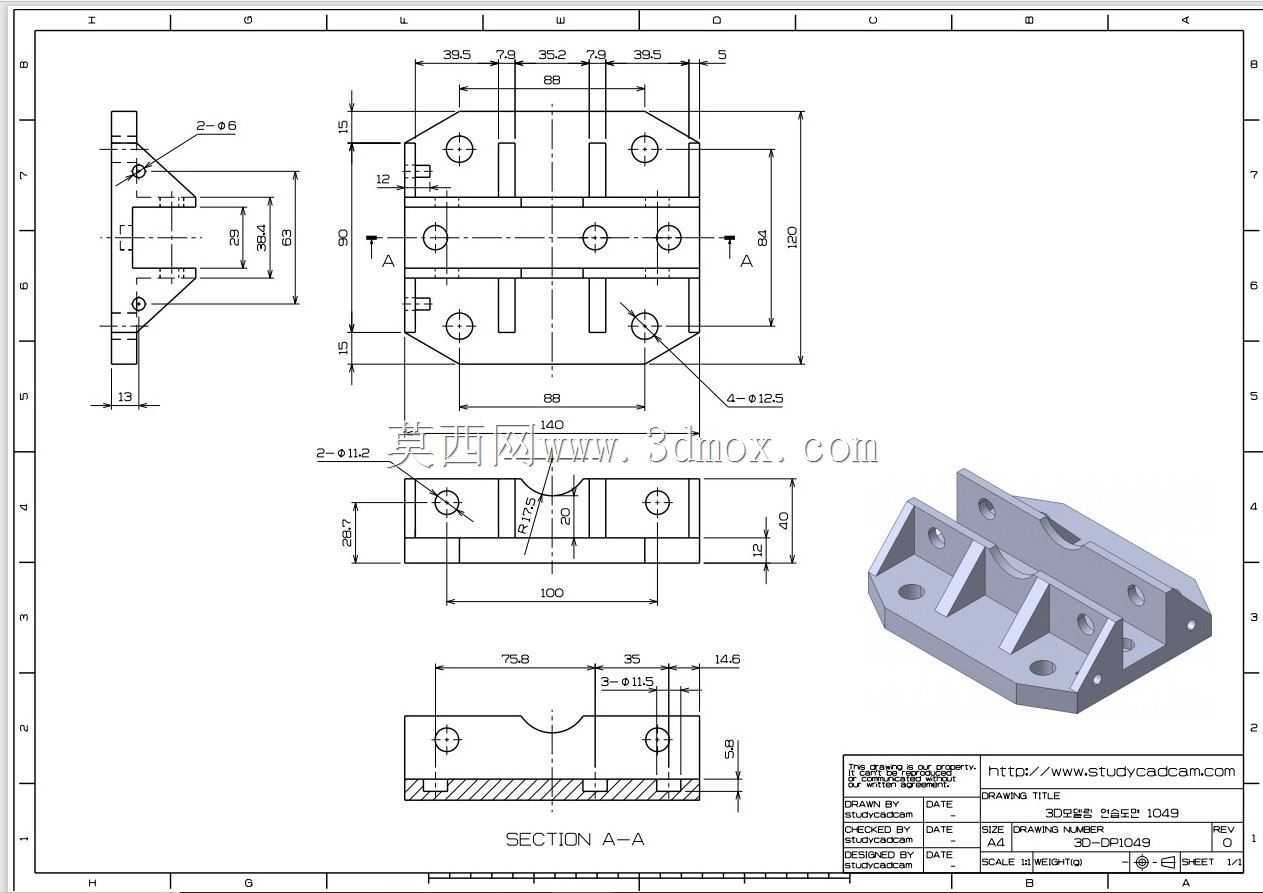

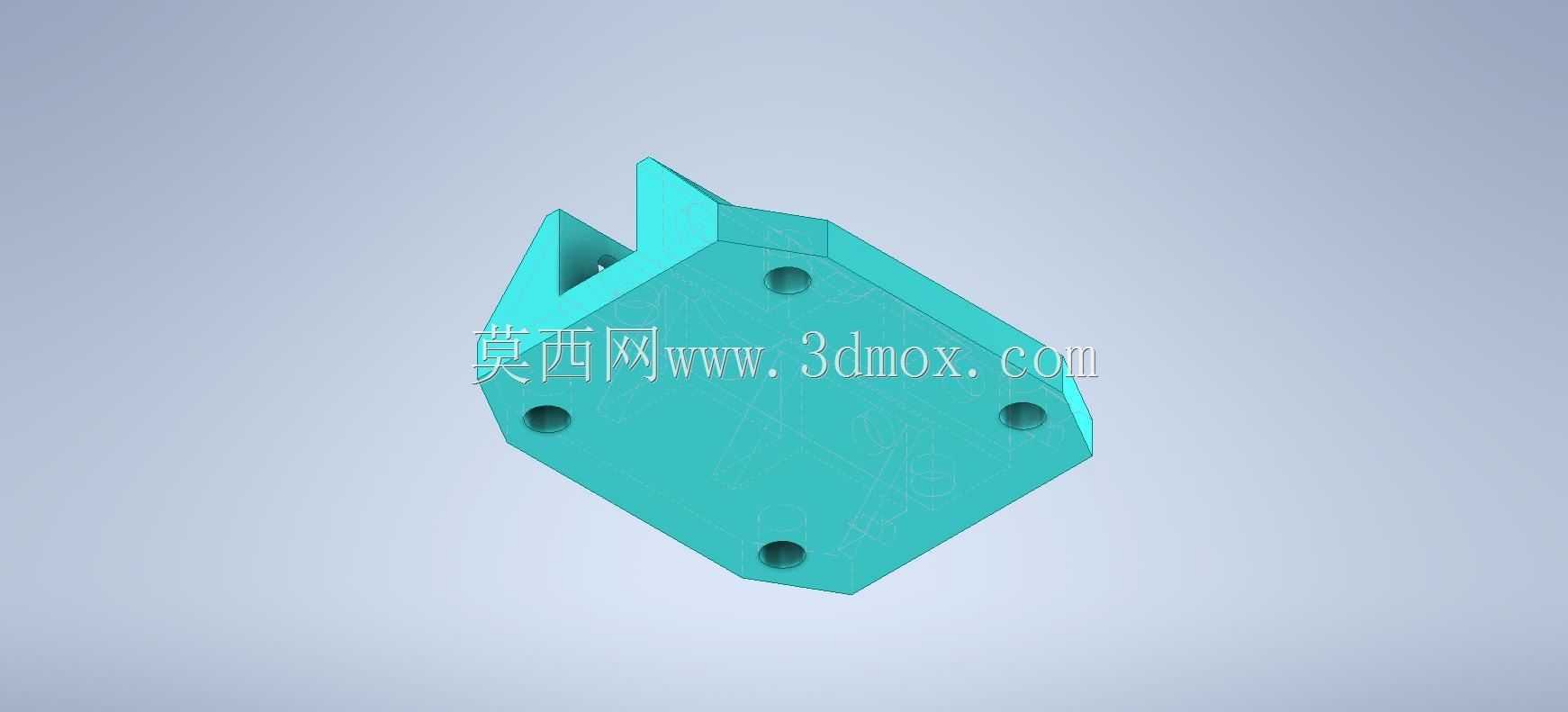

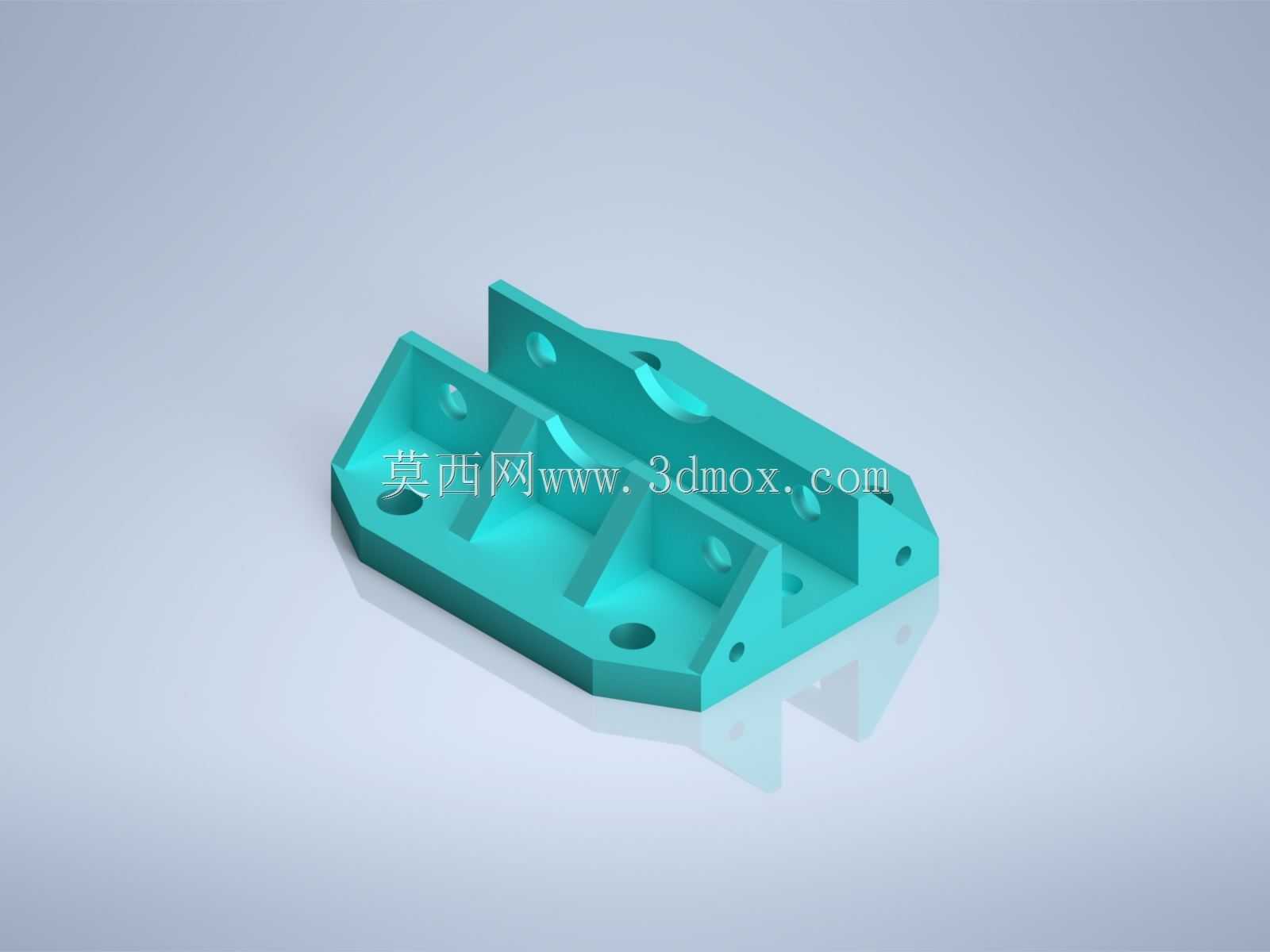

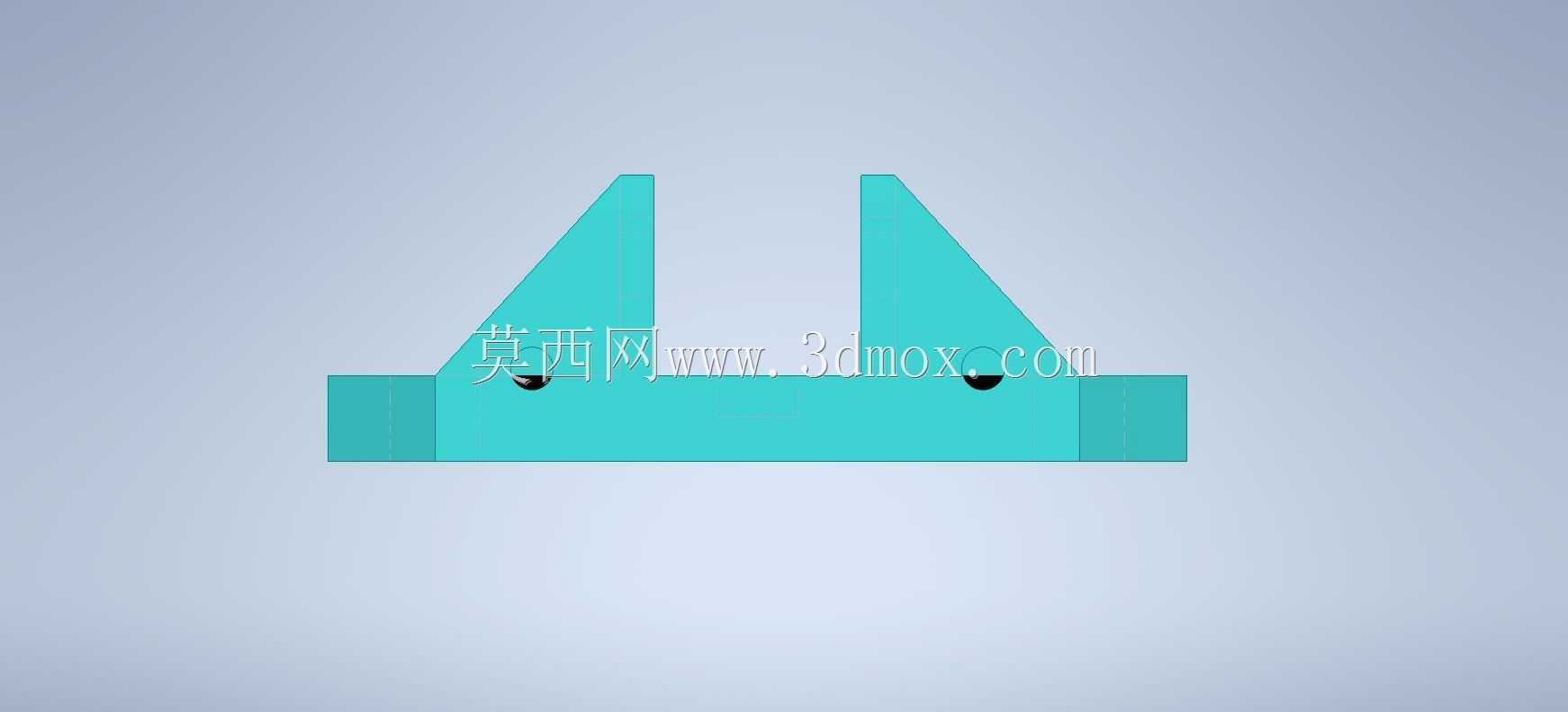

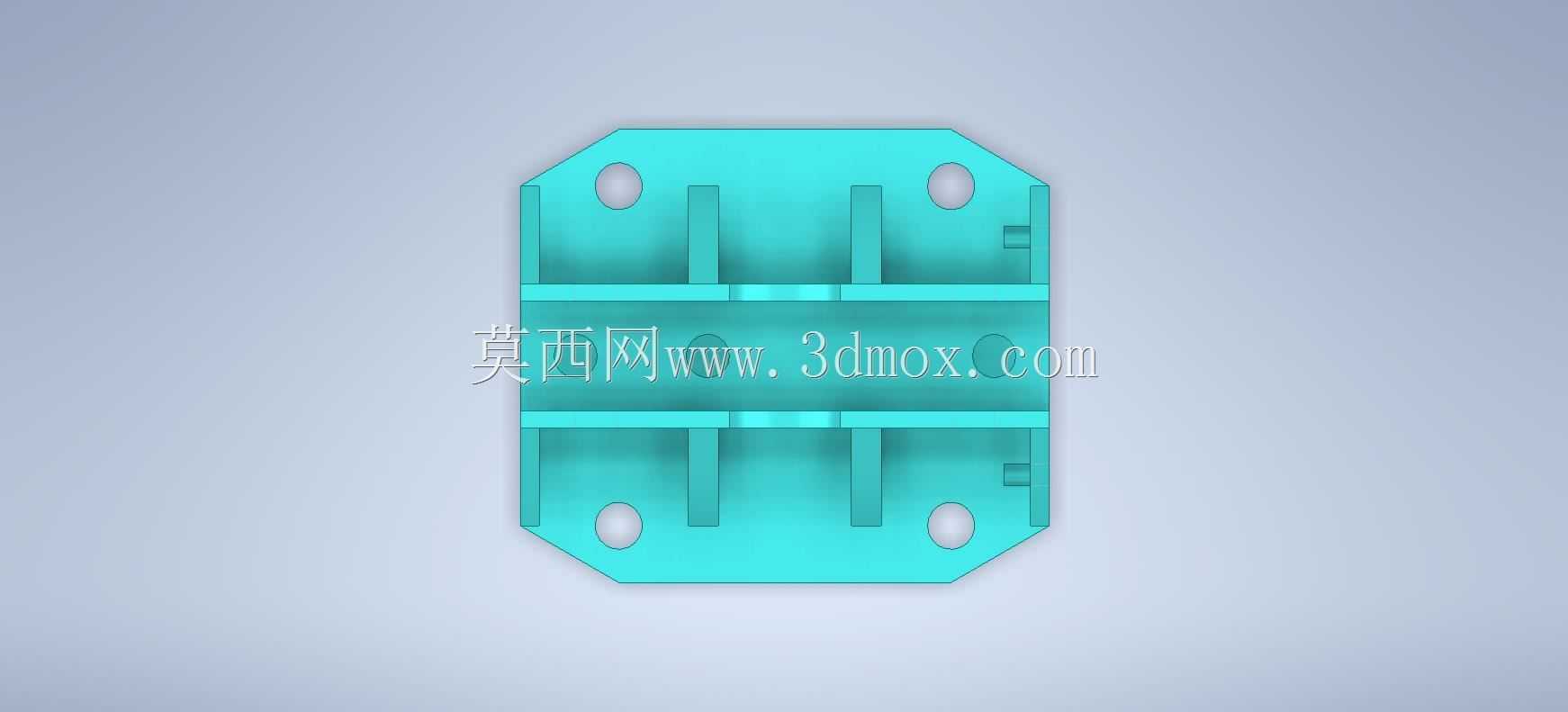

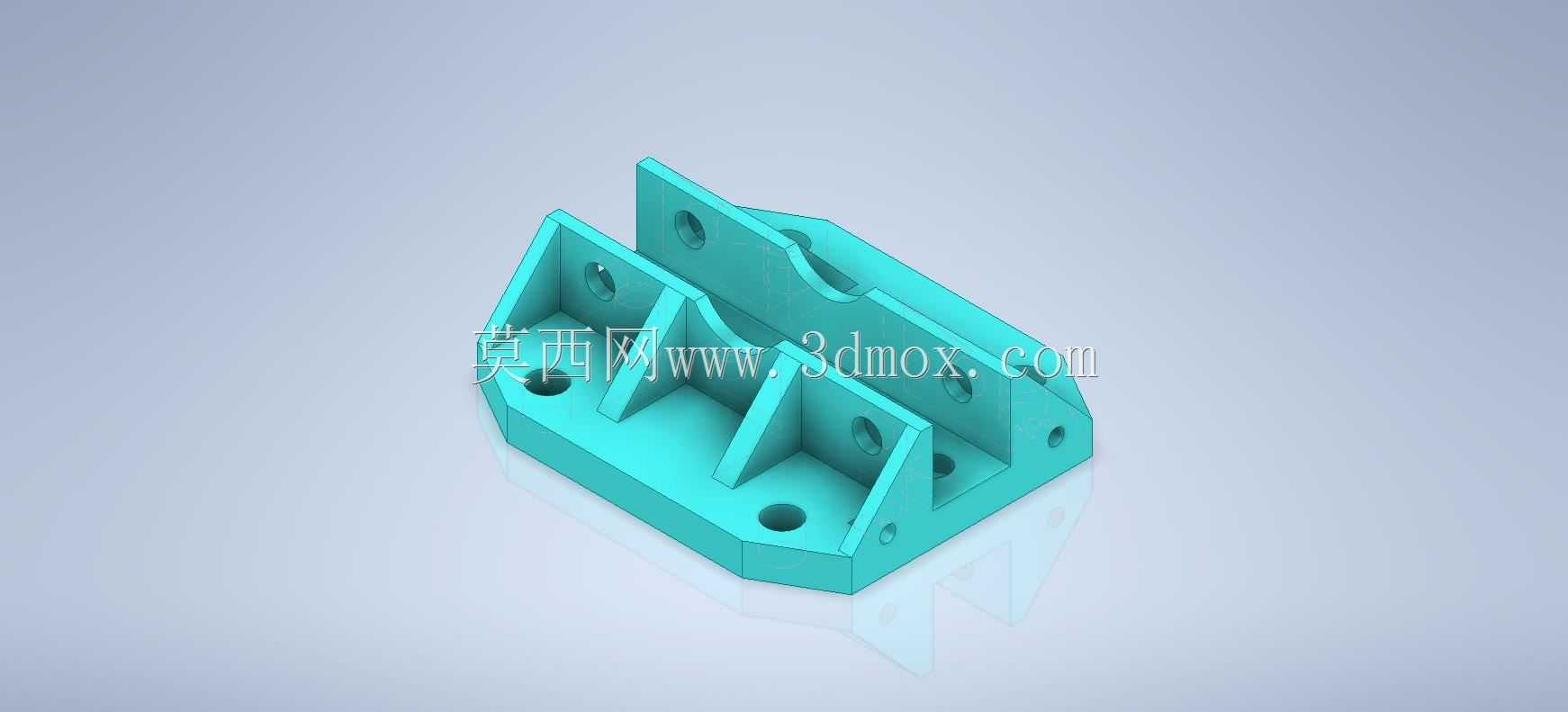

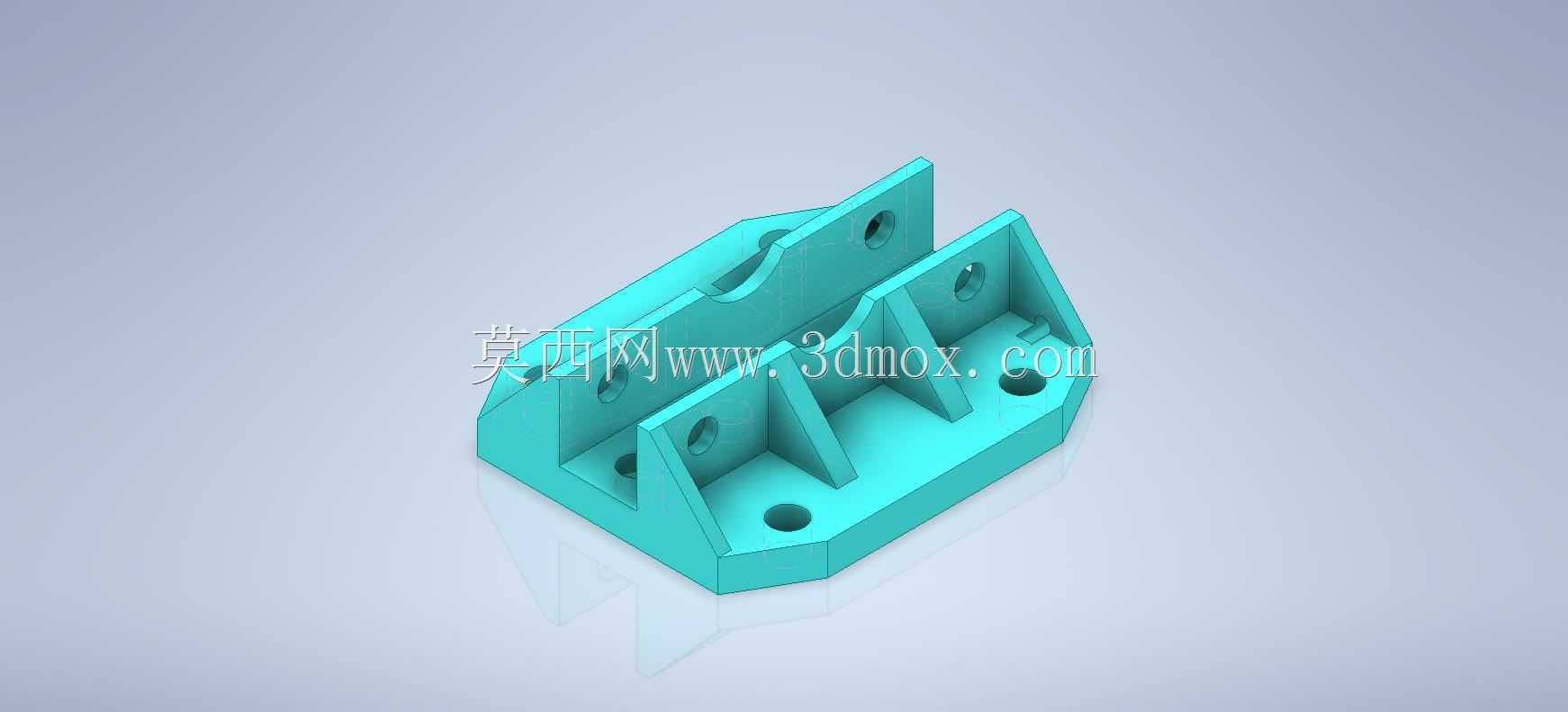

  这类带多组安装孔位的组合式支撑固定座,在轻工自动化生产线、小型检测设备的机架搭建环节应用十分广泛,多数时候作为传感器、小型气动执行元件或者管线导向架的承载基座使用,区别于标准型材拼接的安装位,这类一体成型的支撑件可以在狭小的设备内部空间里,同时满足多方向的元件固定需求,不需要额外拼接角件或者转接板,能有效压缩设备内部的安装占用空间。从结构设计逻辑来看,整个零件采用一体化铣削成型的思路,底座部分做了加厚的平面处理,底部预留的沉头孔可以直接穿过内六角螺栓,将整个支撑座固定在设备的安装基板或者型材台面上,沉头孔的深度经过匹配设计,螺栓锁紧后头部不会突出底座平面,避免后续安装其他元件时出现干涉问题。底座向上延伸出两组不同角度的立板结构,

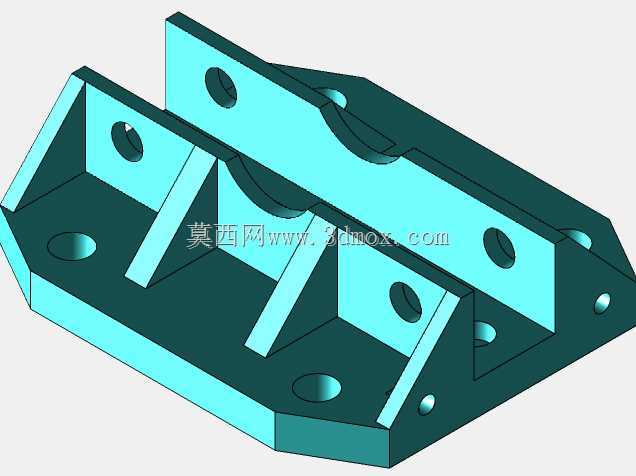

  立板上预留的通孔分为两种规格,大直径通孔用于穿过需要固定的元件的安装螺杆,小直径孔位则可以配合紧定螺钉,对穿入的元件做径向锁紧固定,防止设备运行过程中因为振动出现元件移位的情况。立板与底座的连接位置做了三角形的加强筋结构,筋板的厚度与立板壁厚保持一致,没有做额外的加厚处理,既可以保证立板承受侧向载荷时的结构强度,避免长期受力出现立板弯折变形,也不会因为筋板过厚导致零件整体重量不必要的增加,同时在注塑或者铣削加工过程中,也能减少材料内部的应力集中,降低零件加工完成后出现形变的概率。在安装边界的设计上,整个零件的外轮廓没有突出的锐角结构,所有边角都做了小尺寸的倒角处理,一方面是避免安装调试过程中锐角划伤操作人员,

  另一方面也能在零件批量转运过程中,减少边角磕碰导致的尺寸超差问题。零件的整体高度控制在常规小型安装座的常用尺寸区间,底座的长宽尺寸适配常用的30系列、40系列工业铝型材的安装孔间距,可以直接固定在标准型材的槽面上,不需要额外加工转接板。立板上的孔位中心距经过标准化匹配,适配市面上多数常规规格的圆柱形传感器、小型导向轴的安装尺寸,安装时不需要额外扩孔或者调整孔位,直接穿入螺栓或者元件本体即可完成固定。从实际使用的场景来看,这类支撑座常被用在自动化分拣设备的物料检测工位,用来固定对射式光电传感器的发射端与接收端,两个不同角度的立板可以分别固定两个方向的检测元件,不需要在同一个位置安装两个独立的支撑座,有效节省了工位附近的安装空间,

  同时一体结构的刚性更好,设备长期运行产生的振动不会导致两个传感器的相对位置出现偏移,能有效降低检测误判的概率。在小型工装夹具的搭建中,这类支撑座也可以作为气动管路的固定座使用,立板上的孔位可以穿过快插接头的固定端,将多组气管整齐排布在设备侧方,避免管线散乱拖曳影响设备的运动部件动作。设计这类零件的时候,需要重点关注各个孔位的位置公差,尤其是底座安装孔与立板元件安装孔的相对位置度,要控制在合理的公差范围内,避免安装后元件的检测方向或者固定角度出现偏差,影响设备的正常运行。同时立板与底座的垂直角度也要做严格的公差约束,保证安装在立板上的元件保持水平或者垂直的预设角度,不会出现倾斜。零件的壁厚设计要兼顾强度与轻量化,过薄的壁厚会导致锁紧螺栓时零件出现开裂,过厚则会增加材料成本与零件自重,不必要地提升设备整体负载。另外,零件表面不需要做特殊的喷涂处理,常规的去毛刺、阳极氧化或者发黑处理即可满足使用需求,既可以提升零件的防锈能力,也不会因为表面涂层过厚影响孔位的配合尺寸。在三维建模过程中,这类零件需要优先绘制底座的基准平面,再以基准面为参考向上拉伸立板与加强筋结构,所有孔位采用拉伸切除的方式生成,沉头孔的尺寸要匹配对应规格螺栓的头部尺寸,保证螺栓锁紧后完全沉入沉孔内,建模完成后需要对所有边角做倒角处理,同时检查各个特征之间是否存在干涉,尤其是加强筋与立板、底座的连接位置,要保证过渡平滑,避免出现应力集中的尖角结构。
