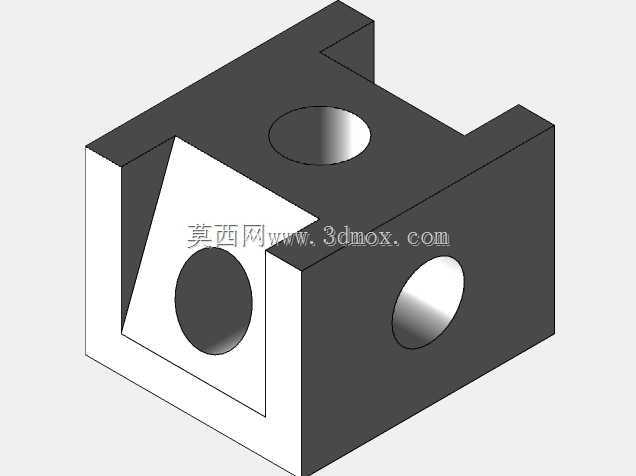

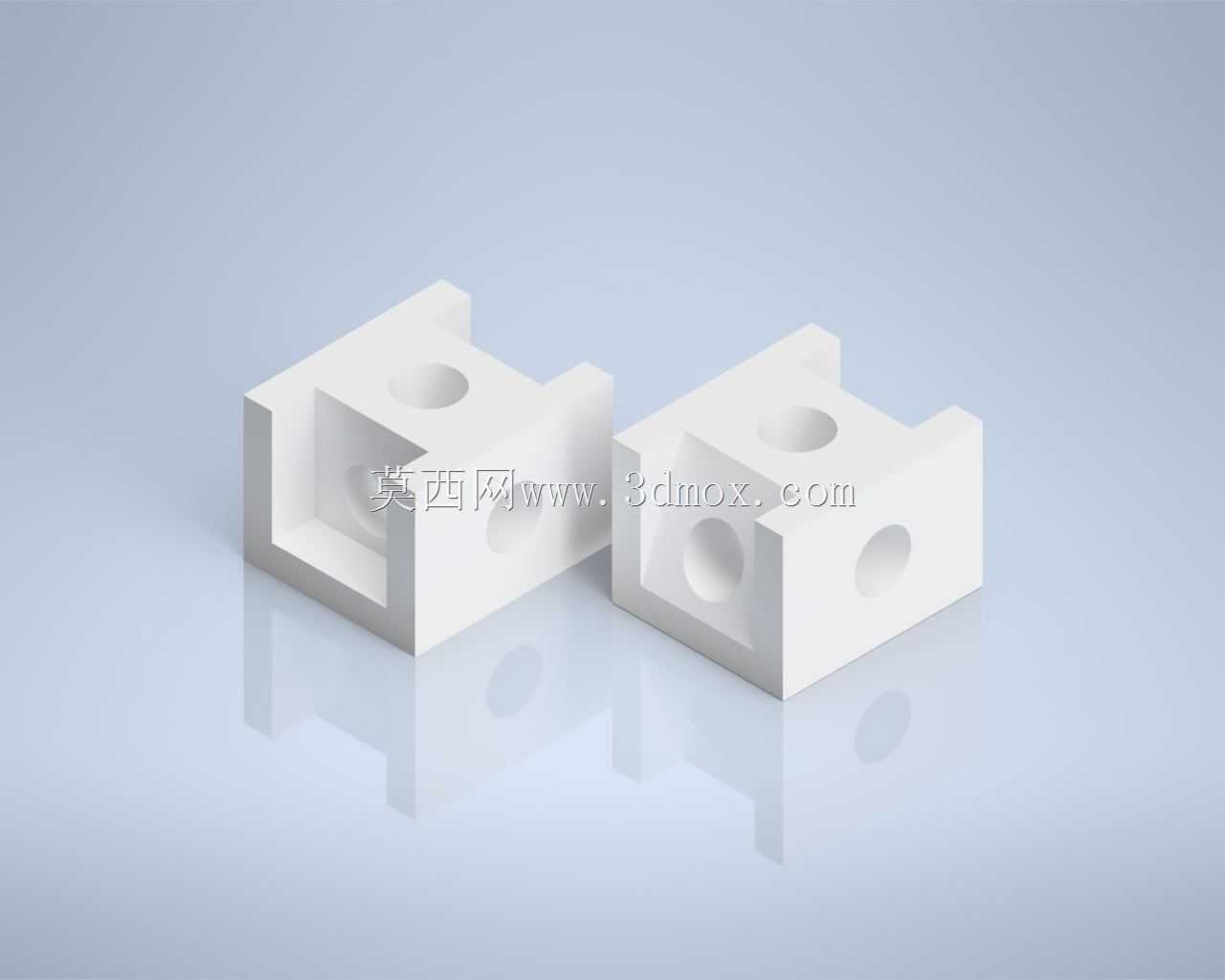

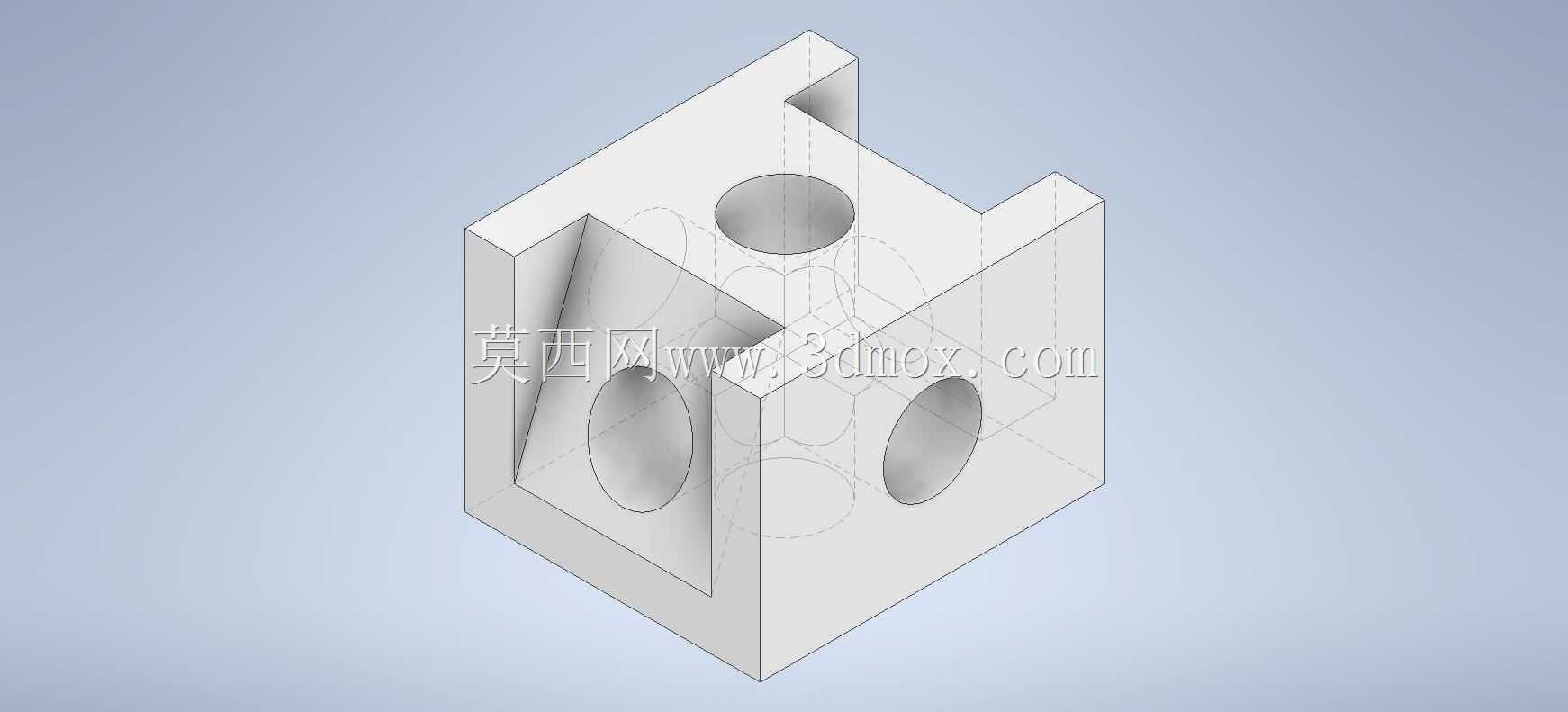

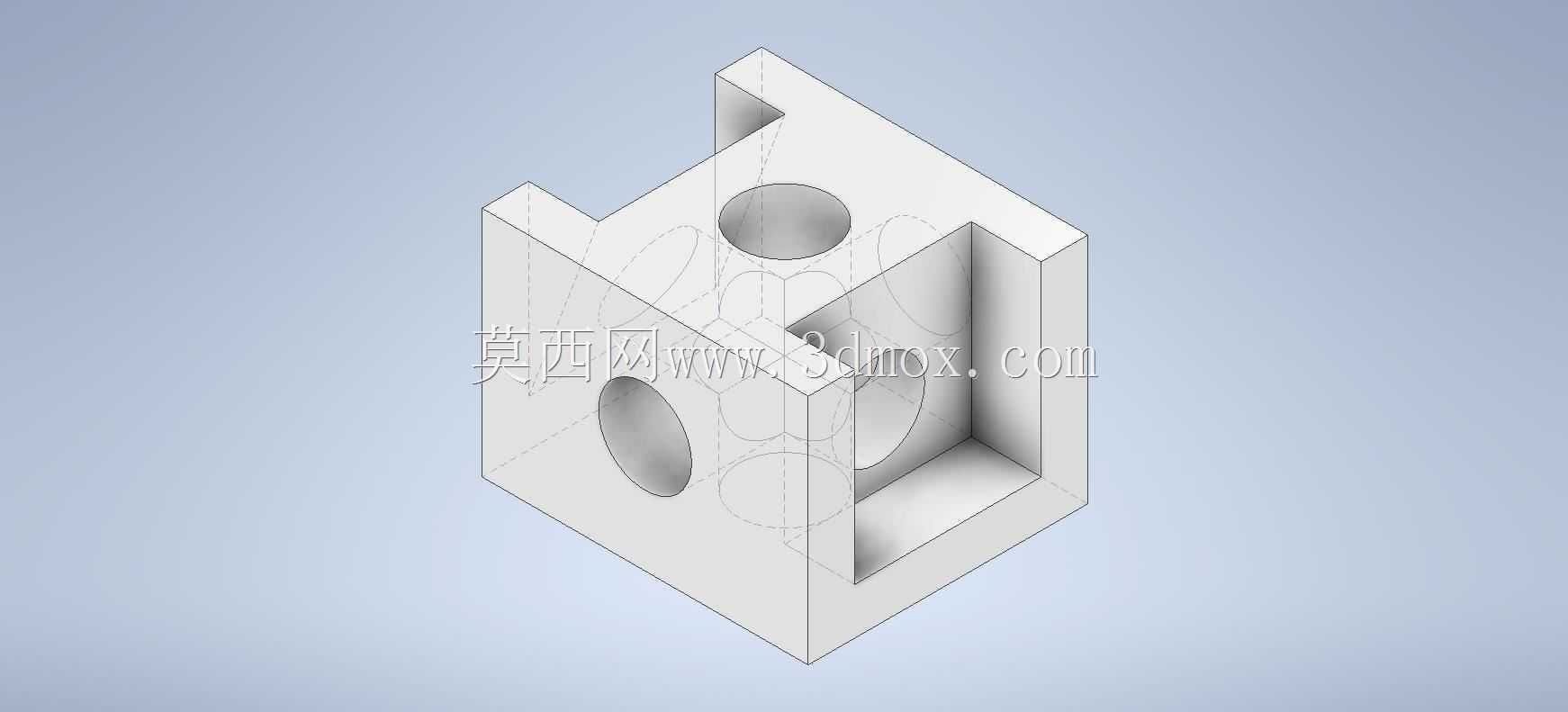

这类方块式多孔连接基座,在轻工自动化输送线、小型实验台架搭建、桌面级检测设备的模组固定场景中十分常见,属于小尺寸安装定位类的基础结构件,日常多用来承托小型传感器、微型气动元件或者走线固定座,把零散的功能元件稳定锁附在设备的型材框架或者安装平板上。从结构设计逻辑来看,整个零件采用对称式方块基体做主体,没有多余的外伸悬臂结构,能在有限的安装空间里最大化提升自身刚性,加工时也能减少装夹次数,普通三轴铣床一次装夹就能完成绝大多数面的加工,批量生产的工艺性较好。基体上开设的不同方向的通孔,分别对应不同的安装需求:垂直方向的沉孔用来穿装锁紧螺丝,把基座本身固定在安装基准面上,侧面的贯通光孔既可以用来穿装销轴实现相邻零件的铰接,
也可以作为走线孔穿过细小的信号线缆,避免设备运行中线缆被运动部件剐蹭磨损。零件的边角都做了小尺寸的倒角处理,不是单纯为了外观好看,更多是为了去除机加工产生的毛刺,避免装配时划伤操作人员的手套或者相邻零件的表面涂层,同时也能在安装对位时起到导向作用,让相邻零件的贴合面更容易对齐,减少装配时的调整时间。从安装边界来看,这类零件的整体外轮廓尺寸控制在50毫米见方以内,属于小型安装件,安装时不需要预留太大的操作空间,相邻两个同型号基座的安装中心距只要控制在60毫米以上,就不会出现扳手操作空间不足的问题,垂直方向的安装高度不超过30毫米,不会占用过多的设备内部竖向空间,适合在空间紧凑的小型设备内部排布。设计这类结构的时候,

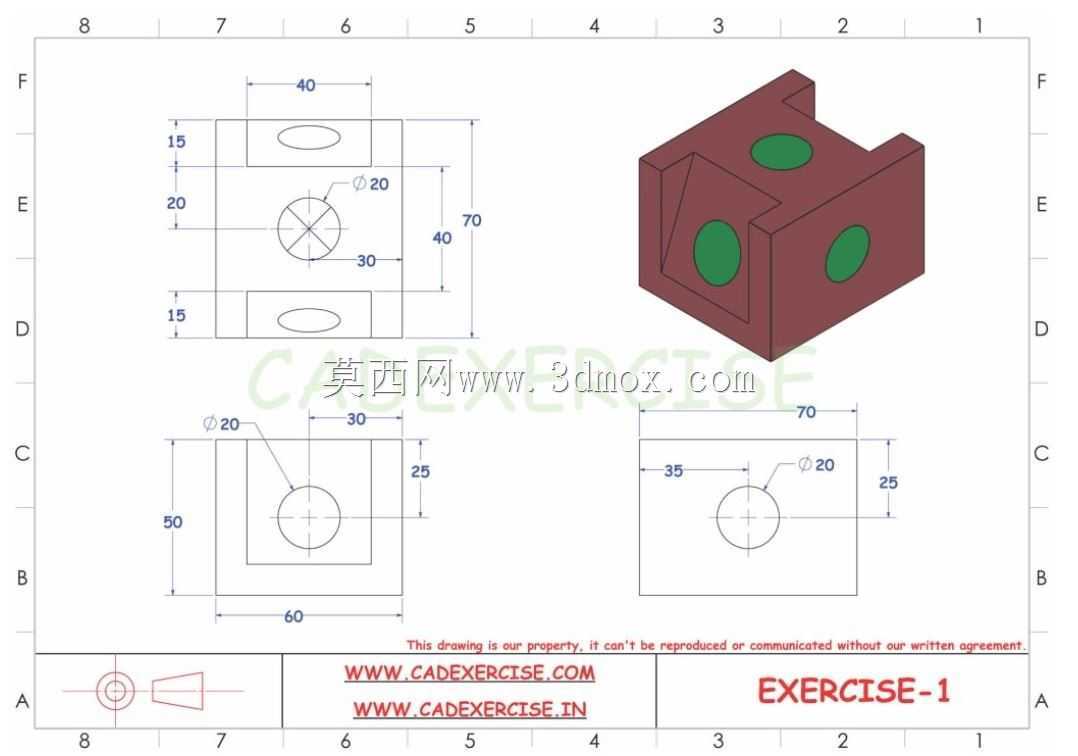

需要重点关注孔位的位置度公差,尤其是垂直安装孔和侧面铰接孔的轴线垂直度,要是公差控制不好,锁附之后基座会出现倾斜,上面安装的传感器检测面就会出现角度偏差,直接影响检测精度;另外基体内部的空腔结构,是在保证整体刚性的前提下做的减重设计,既可以减少原材料的消耗,也能降低零件自身重量,在移动类的小型设备上使用时,不会给运动模组增加额外的负载。实际建模过程中,这类零件的特征逻辑很清晰,先拉伸方块基体,再做内部的减重空腔,之后依次添加各个方向的孔特征,最后添加倒角和圆角,整个建模过程要注意特征的先后顺序,把孔特征放在基体和空腔特征之后,避免出现特征报错,同时要保证各个孔的轴线和对应的安装面保持垂直,方便后续出工程图的时候标注尺寸和形位公差。
在实际设备维护中,这类基座属于易更换的通用零件,因为结构简单,加工成本低,一旦出现孔位滑牙或者基体磕碰损坏的情况,可以快速替换,不需要对设备的其他结构做改动,能大幅缩短设备的停机维护时间。另外这种对称结构的设计,也让零件没有明确的安装方向要求,装配时不需要特意区分正反面,能降低一线装配人员的操作难度,减少装反的概率,提升装配效率。
