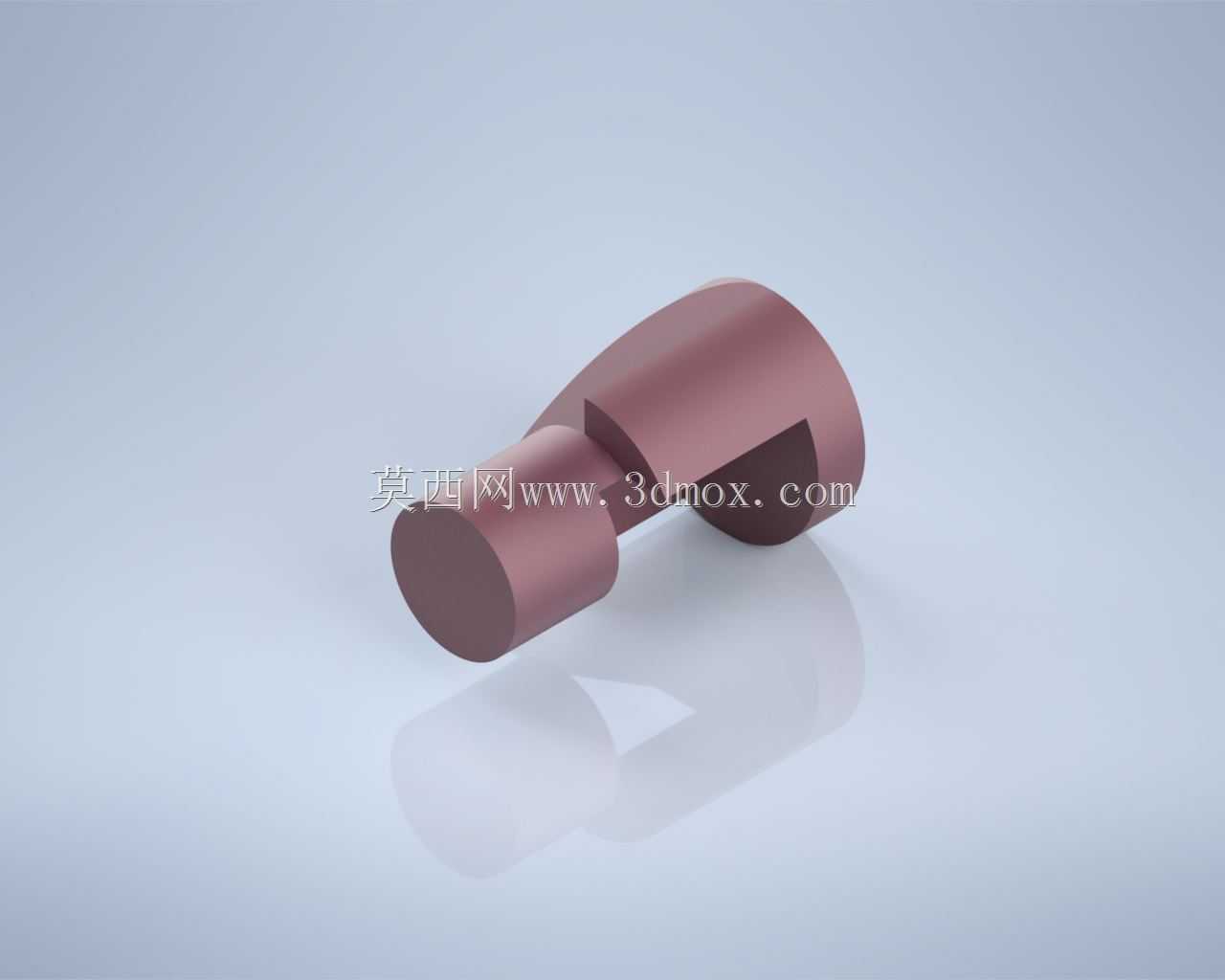

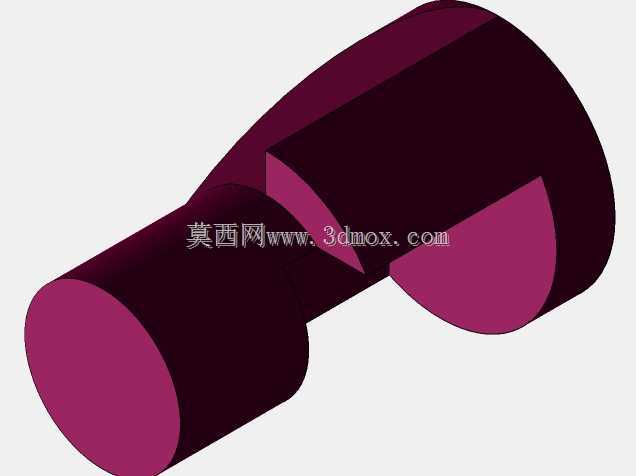

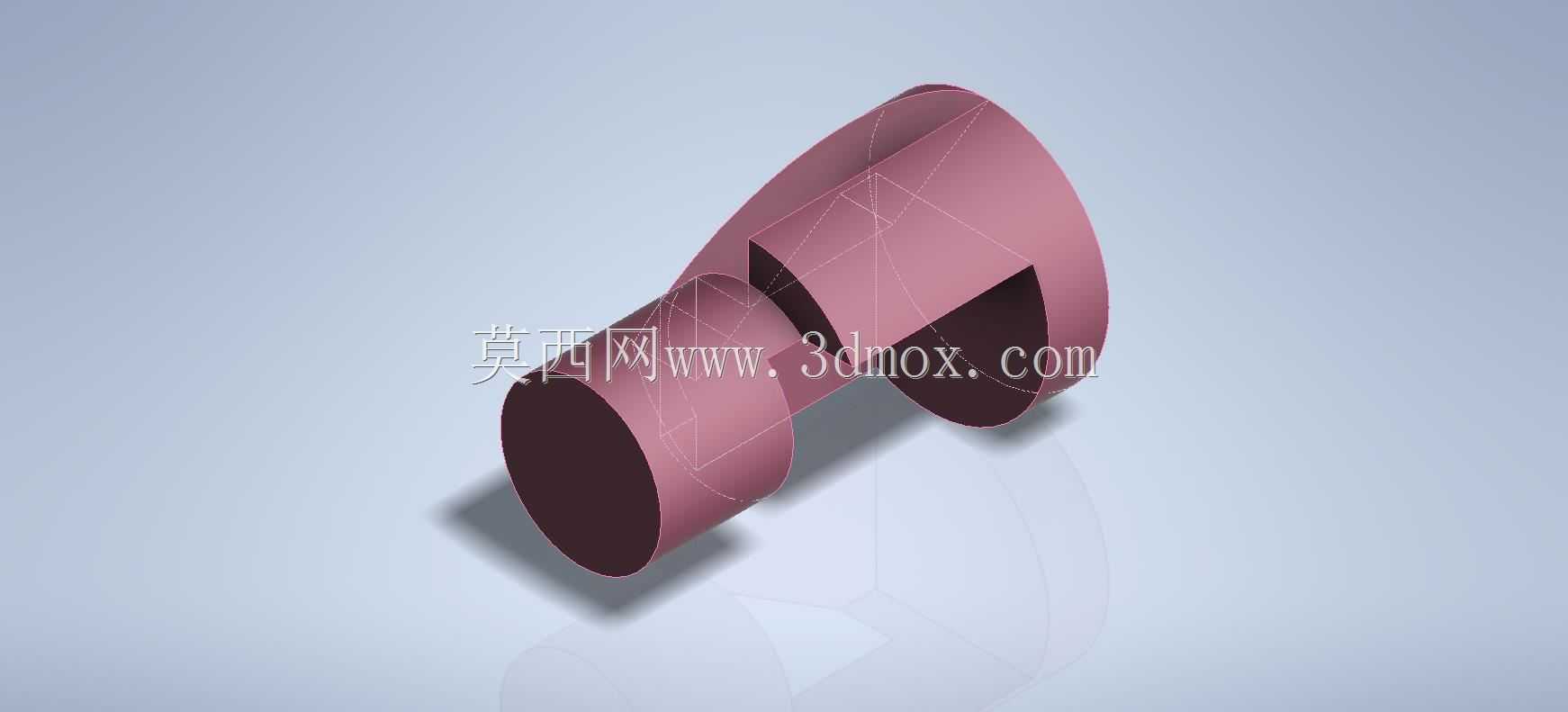

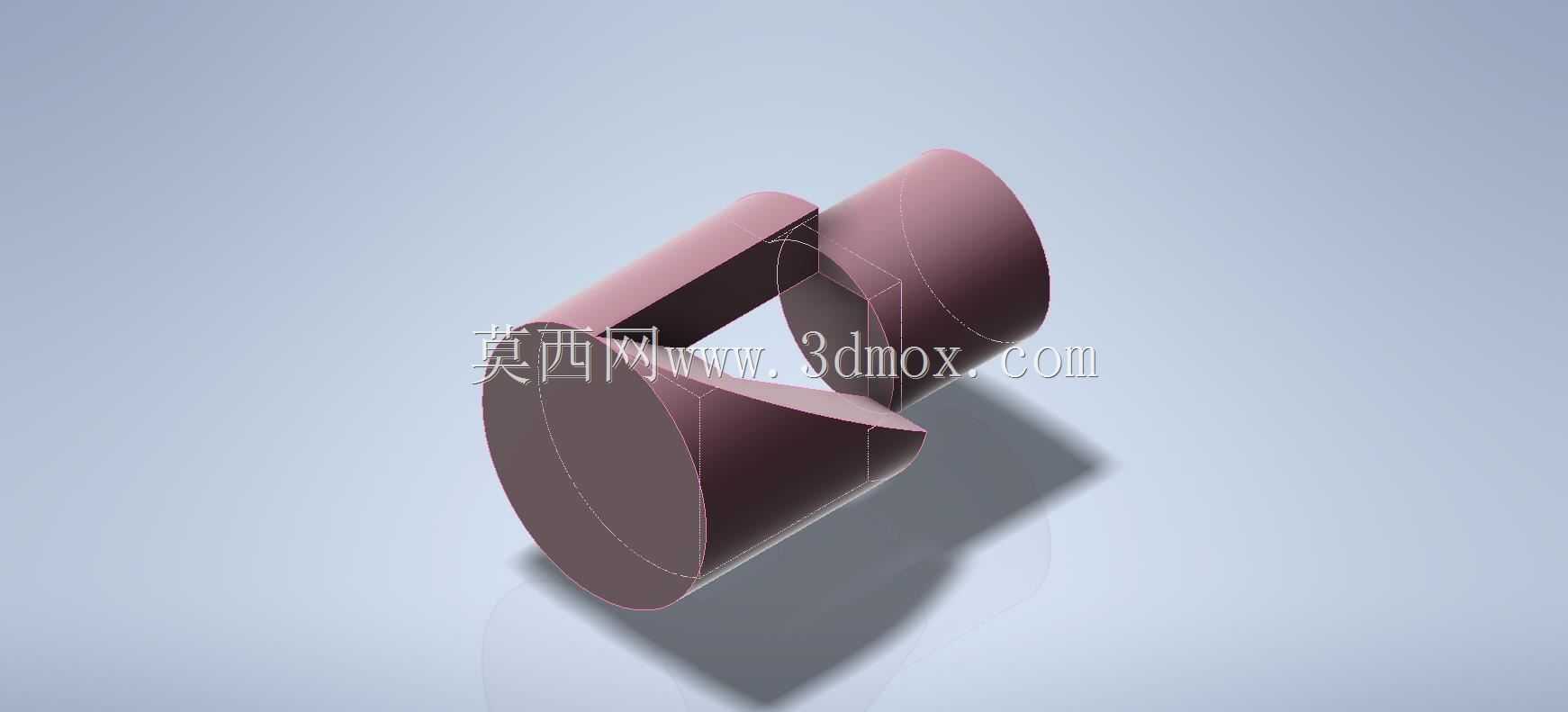

这类带圆柱轴段的弯臂式连接结构,在轻工自动化输送线的侧边挡停机构、小型工装夹具的铰接压臂、仪器仪表的调节连杆组件中都有广泛应用场景,核心作用是实现两个垂直方向的运动传递或者位置固定,一端的圆柱轴段用来穿入铰接孔实现转动副配合,另一端的带开口弯臂结构用来卡接或者锁紧对应杆件,完成角度调整、位置限位、力的转向传递这类实际功能。从实际使用场景来看,这类零件大多用在载荷不大、动作频次中等的工位,比如小型电子元件组装线的挡料臂,当输送线载着料座移动到指定工位时,该零件绕圆柱轴段转动,弯臂部分卡入料座的定位槽,完成料座的临时固定,等待组装工序完成后再转动复位,放行料座进入下一个工位;也可以用在实验室小型检测设备的样品夹持调节臂上,
通过弯臂的开口槽卡接样品夹具,圆柱轴段穿入设备支架的安装孔,配合锁紧螺钉就能实现夹持角度的无级调整,满足不同尺寸样品的检测对位需求。从功能特性上看,该零件的圆柱轴段和弯臂部分为一体化结构,没有拼接焊缝或者连接紧固件,整体刚性更好,在频繁转动的工况下不会出现连接松动的问题,弯臂末端的开口槽设计,不需要完全拆卸零件就能完成对应杆件的拆装,日常维护更换配件时效率更高,圆柱轴段的端面做了倒角处理,装配时能快速对准铰接孔,不会出现刮伤安装孔内壁的情况,弯臂的圆弧过渡位置没有尖锐棱角,既避免了应力集中导致的零件断裂,也能防止装配调试时划伤操作人员。设计这类零件的时候,首先要确定的是圆柱轴段的直径和有效配合长度,
这部分尺寸直接和安装支架的铰接孔匹配,需要根据铰接孔的公差带选择对应的轴公差,一般转动配合选间隙配合,固定角度使用的场景选过渡配合,轴段的长度要比安装支架的板厚多出2到3毫米,留出锁紧垫片或者卡簧的安装空间,避免转动时出现轴向窜动。然后是弯臂部分的弯曲角度,这个角度要根据实际安装空间的运动轨迹来确定,要保证零件转动到工作位置时,弯臂的开口槽能完全卡入对接的杆件,同时转动过程中不会和周边的其他零部件发生运动干涉,弯臂的截面厚度要根据承受的最大载荷来计算,比如挡停工位要考虑料座移动的冲击力,夹持工位要考虑夹持样品的最大夹紧力,通过抗弯强度核算确定截面尺寸,避免受力时出现弯臂变形导致定位失效。开口槽的宽度尺寸要和对接杆件的直径匹配,
间隙控制在0.1到0.2毫米之间,间隙太小会导致卡接困难,间隙太大则会出现定位晃动,影响工位的定位精度。安装边界方面,要预留足够的转动空间,以圆柱轴段的轴线为中心,弯臂转动的整个圆周范围内,不能有其他固定零部件突出,最小安全间隙要保持在3毫米以上,防止转动过程中出现剐蹭;圆柱轴段的安装端要预留卡簧槽或者螺纹孔,方便轴向固定,弯臂的开口槽外侧可以预留一个紧定螺钉孔,当需要固定对接杆件的位置时,拧入紧定螺钉就能锁死杆件和弯臂的相对位置,不需要额外增加固定零件。建模过程中要注意弯臂和圆柱轴段的过渡位置做圆角处理,圆角半径不小于2毫米,减少应力集中,提升零件的疲劳寿命,所有加工面的粗糙度要根据配合要求设置,圆柱轴段的配合面粗糙度要达到1.6,非配合面可以设置为6.3,兼顾加工成本和使用性能。这类零件的材质一般选45号钢或者铝合金,载荷大的工况用45号钢做调质处理,载荷小、需要轻量化的场景用6061铝合金做阳极氧化处理,就能满足大部分使用场景的强度和耐磨要求。
