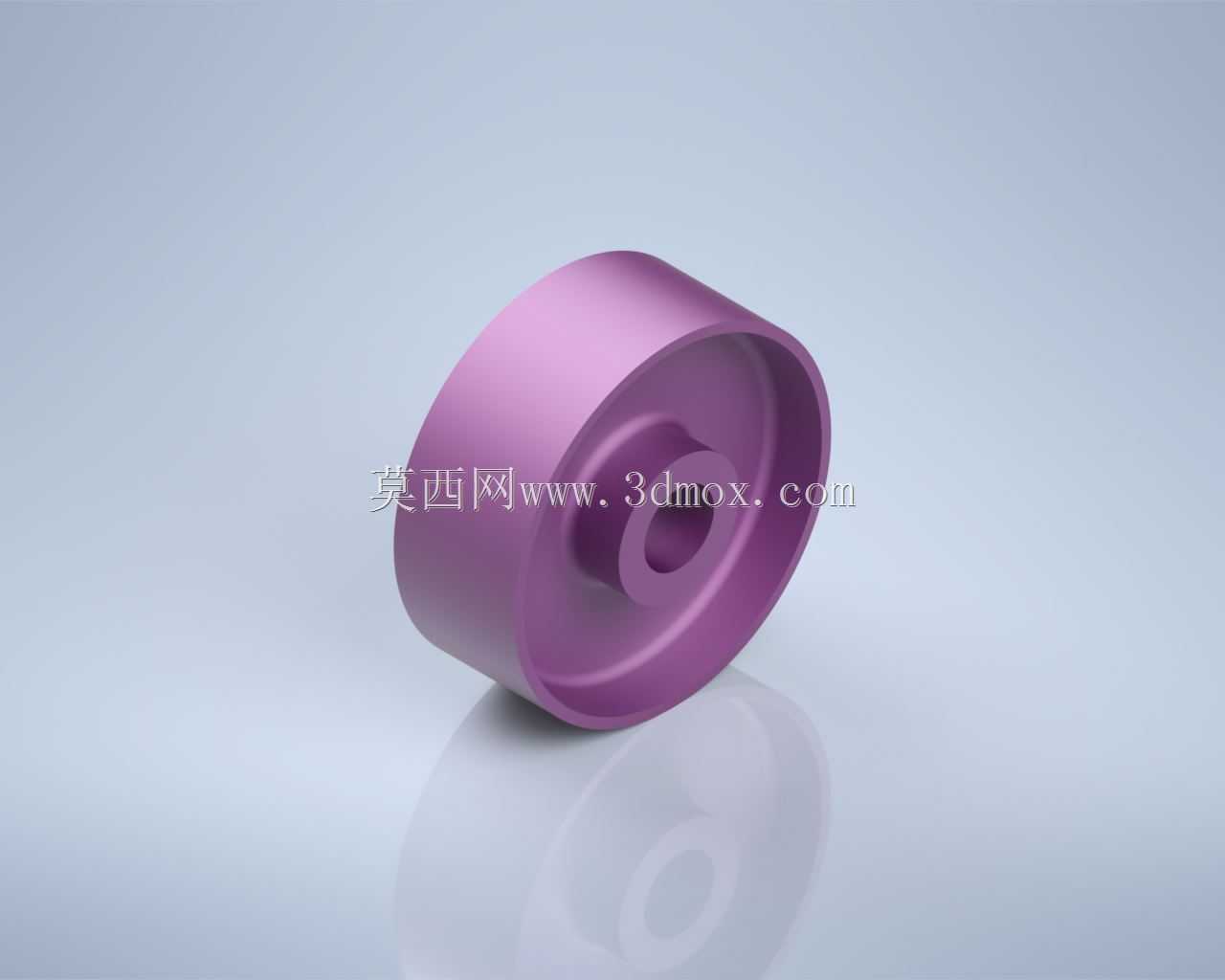

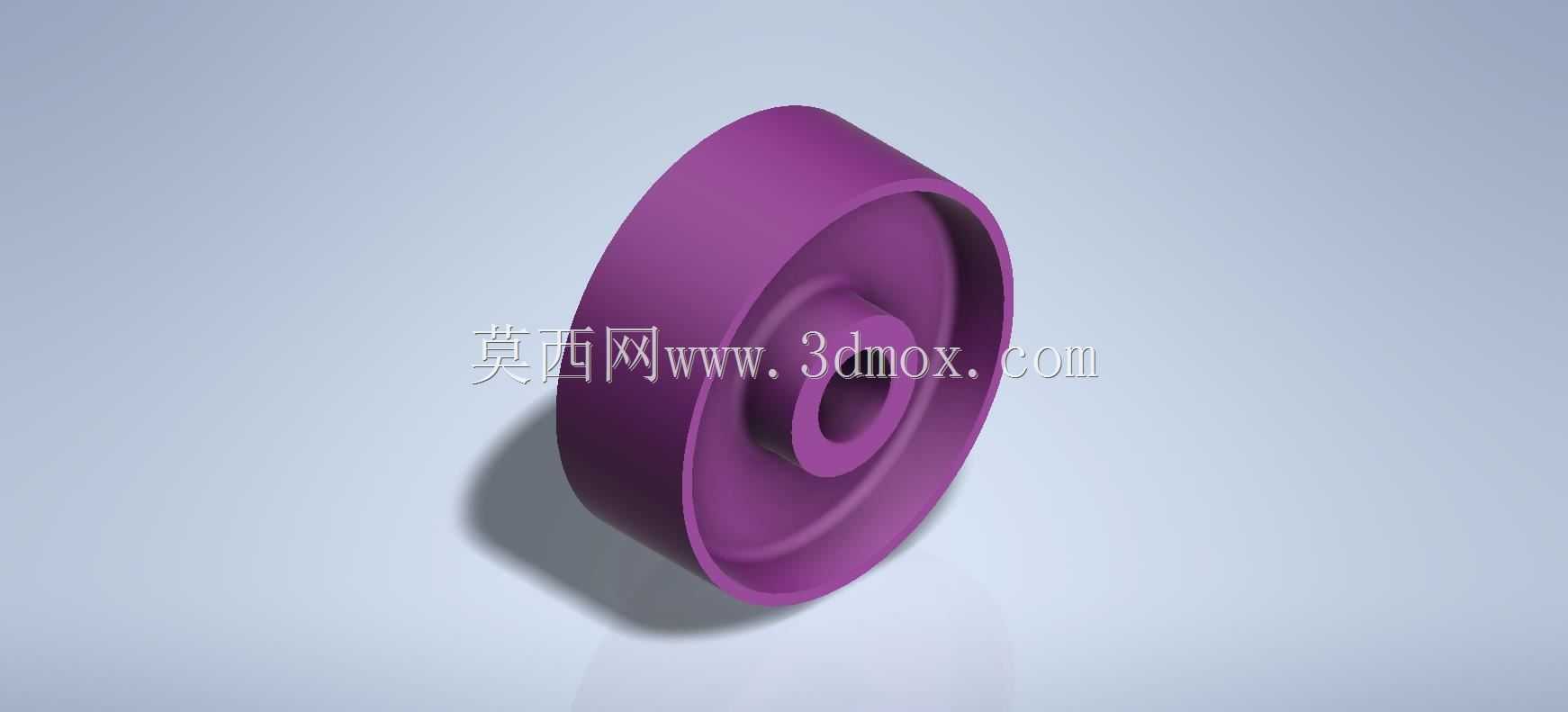

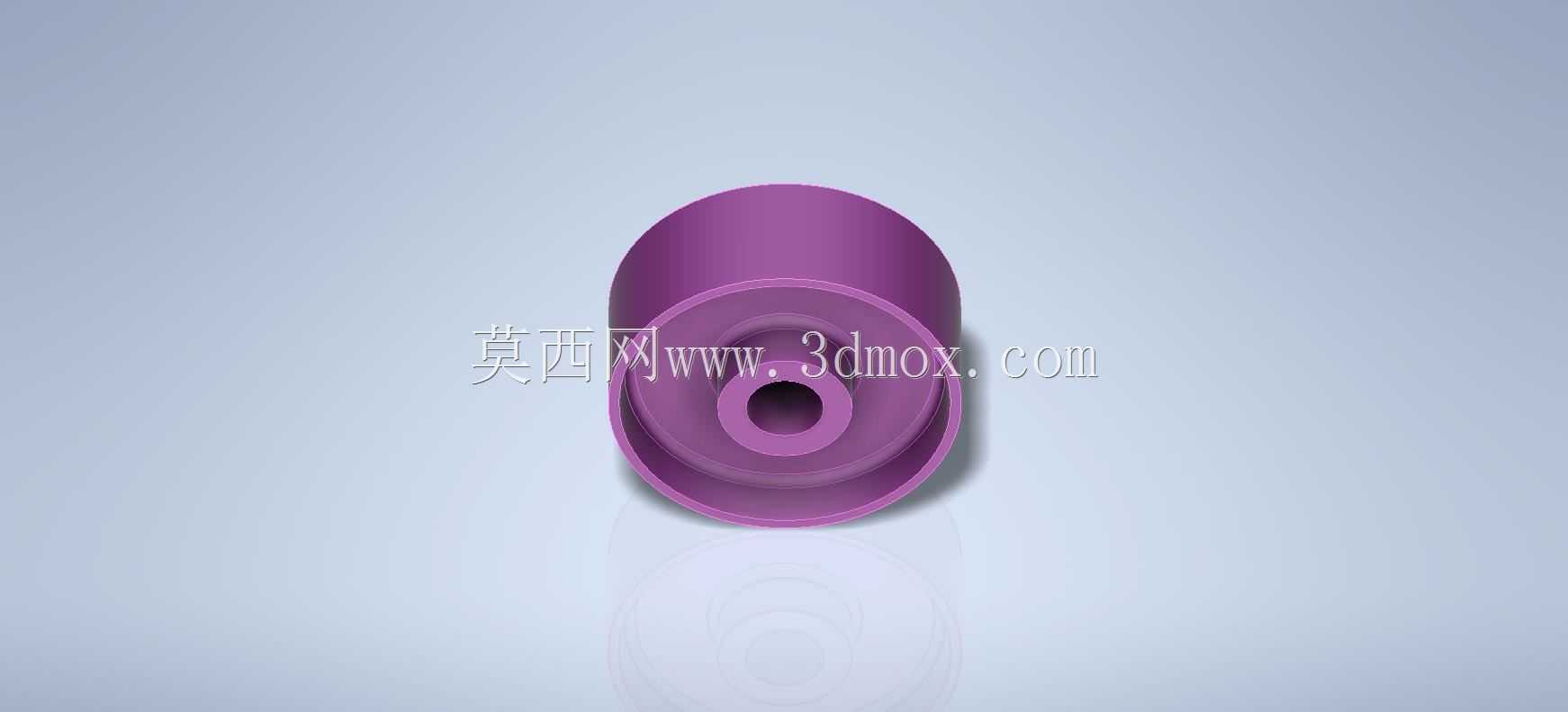

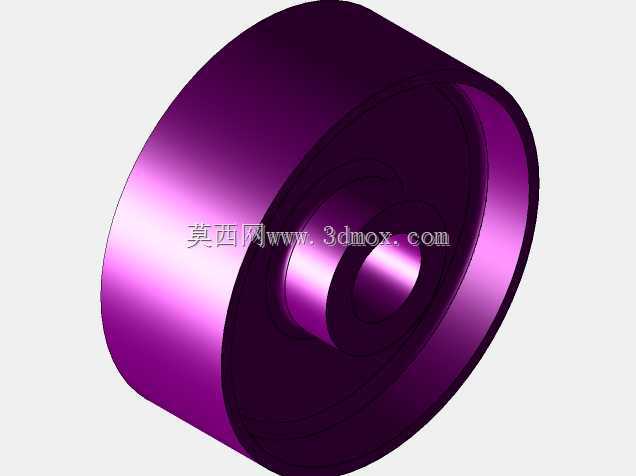

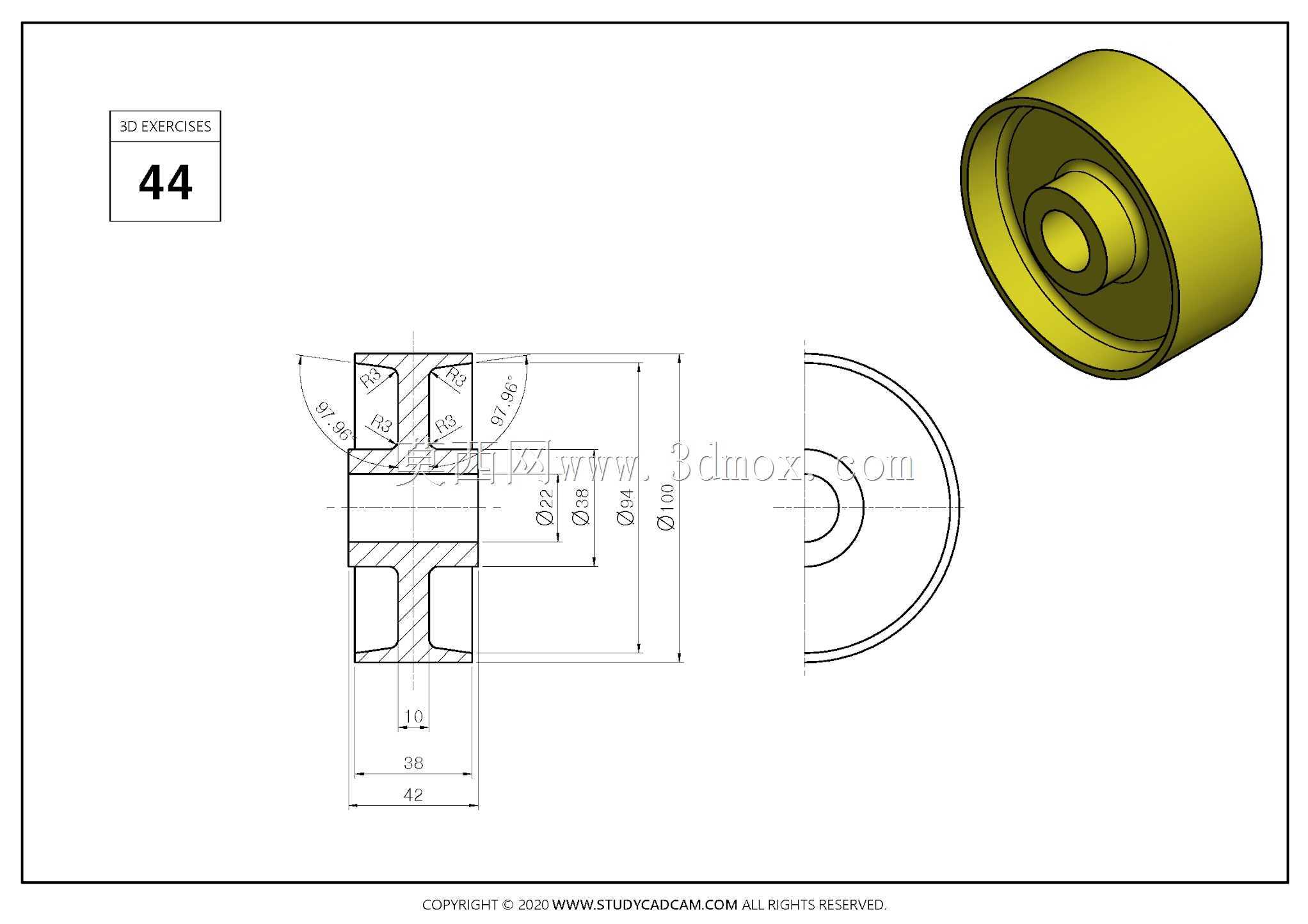

带轴孔凹腔式圆柱滚轮结构设计

　　这类带中心轴孔的凹腔式圆柱滚轮，在轻载输送线、小型导向机构、教具演示装置里的应用十分普遍，很多入门级结构设计练习都会选这类零件作为建模对象，核心是考察回转类特征的建模逻辑，以及安装配合边界的尺寸把控。从实际使用场景来看，这类滚轮多数用在负载不大的工位，比如电子生产线的PCB板输送导向、小型物料滑道的侧挡限位、教学实验台的从动支撑轮，不需要承受大吨位冲击，更多是保证转动顺畅、安装后无径向窜动。设计这类零件的时候，首先要确定的是外圆工作直径，这个尺寸直接决定了滚轮的线速度匹配——如果是和主动辊配合做从动输送，外圆直径要和主动辊保持一致，避免输送面出现速度差导致物料卡滞；如果是做侧导向轮，外圆直径要比安装座的突出高度大2到3毫米，

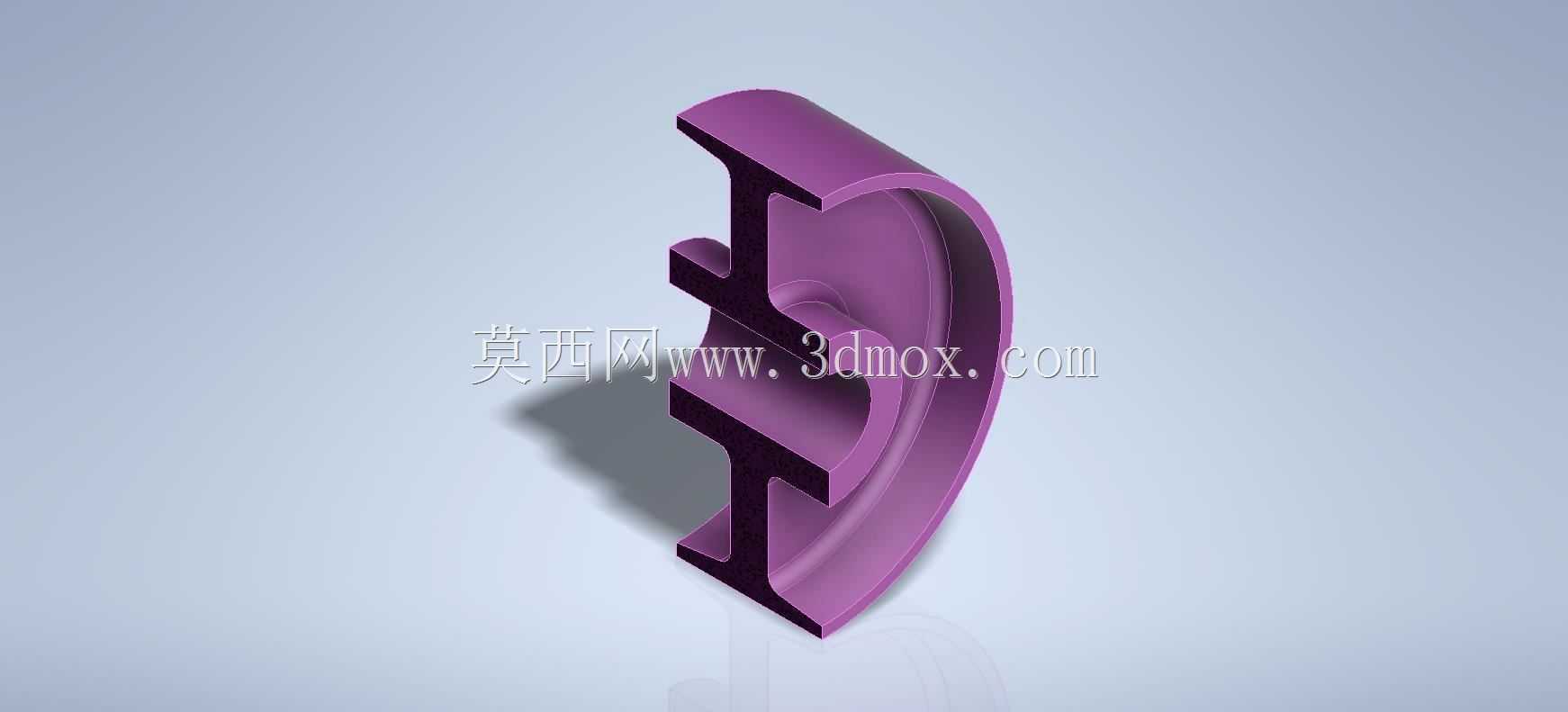

　　防止安装座和被导向物料发生剐蹭。中心轴孔的尺寸是整个零件的安装核心，要和配套的销轴做间隙配合，一般选H7/g6的配合公差就足够满足轻载转动需求，轴孔的深度不能做通，留出来的轮毂厚度要能承受径向载荷，避免长期使用后轴孔处出现开裂。外圆侧面做内凹的腔体结构，一方面是为了减轻零件自重，减少转动惯量，让滚轮启动和停转的时候更跟手，不会因为惯性过大带偏物料；另一方面这个凹腔可以容纳安装端的轴承挡圈或者轴端卡簧，不用额外在轴上做太长的避让位，压缩整个安装组件的轴向尺寸。建模的时候要注意，外圆和端面的过渡处要做小圆角处理，不要留尖锐棱边，一是避免安装的时候划伤操作人员，二是减少应力集中，要是用塑料材质注塑生产的话，圆角还能改善熔体流动状态，

　　避免填充不足出现缺料。凹腔的内壁和中心轮毂的连接位置，要做均匀的壁厚过渡，不能出现壁厚突变，不然注塑件容易出现缩痕，要是用金属材料机加工的话，壁厚突变也会导致热处理的时候应力分布不均，使用中出现变形。从安装边界来看，这类滚轮的轴向总宽度要比安装位的预留间隙小0.5到1毫米，避免安装后出现轴向卡滞转不动的情况；凹腔的内径要比安装座的外径大1毫米以上，给安装误差留出调整余量，不会因为座体的加工误差导致滚轮和座体摩擦。实际选型的时候，要是用在有少量粉尘的工况，外圆表面可以做微磨砂处理，增加和物料的摩擦力，避免打滑；要是用在洁净环境里，外圆可以做高光处理，不容易积灰，擦拭也方便。中心轮毂的突出高度要和配套的垫片厚度匹配，

　　保证锁紧后滚轮的转动间隙在0.1到0.2毫米之间，间隙太大容易窜动，间隙太小转动阻力大。很多新手建模的时候容易忽略凹腔根部的退刀结构，要是做机加工件的话，凹腔和轮毂连接的位置要留0.5毫米的退刀槽，方便刀具加工到位，不会出现根部圆角过大导致装配干涉的问题。另外这类滚轮的动平衡要求不高，因为转速普遍低于每分钟300转，只要壁厚均匀就不会出现明显的振动，不用做额外的动平衡校正，能有效降低加工成本。如果是用在食品接触的工况，材质选尼龙或者PP的话，建模的时候还要把拔模斜度做出来，外表面的拔模斜度取1度就够，方便脱模，不会在零件表面留下顶白痕迹。
