带花边形法兰底座的铰接支撑连接构件

　　这类带花边形法兰底座的铰接支撑构件，常见于轻工自动化生产线、小型物料输送设备、检测仪器的可调支撑工位，主要承担铰接端部件的载荷传递、角度微调以及定位支撑作用，区别于常规圆形法兰支座，其花边形的外轮廓设计并非单纯为了造型美观，更多是从安装空间、减重以及安装操作便利性角度出发的结构优化。

　　从实际使用场景来看，这类构件多安装在设备的机架台面、型材框架的安装平面上，上方的U型铰接槽用于连接带销轴的摆臂、连杆或者传感器安装支架，允许被连接件在槽口的开口平面内做一定角度的摆动，以此补偿设备运行中的装配误差、位移偏差，避免刚性连接带来的应力集中损坏部件。比如在小型分拣设备的摆杆驱动端、检测仪器的探头调整支架上，这类支撑座能够在保证支撑刚度的前提下，提供小范围的角度自由度，降低装配时的同轴度要求，减少现场调试的工作量。

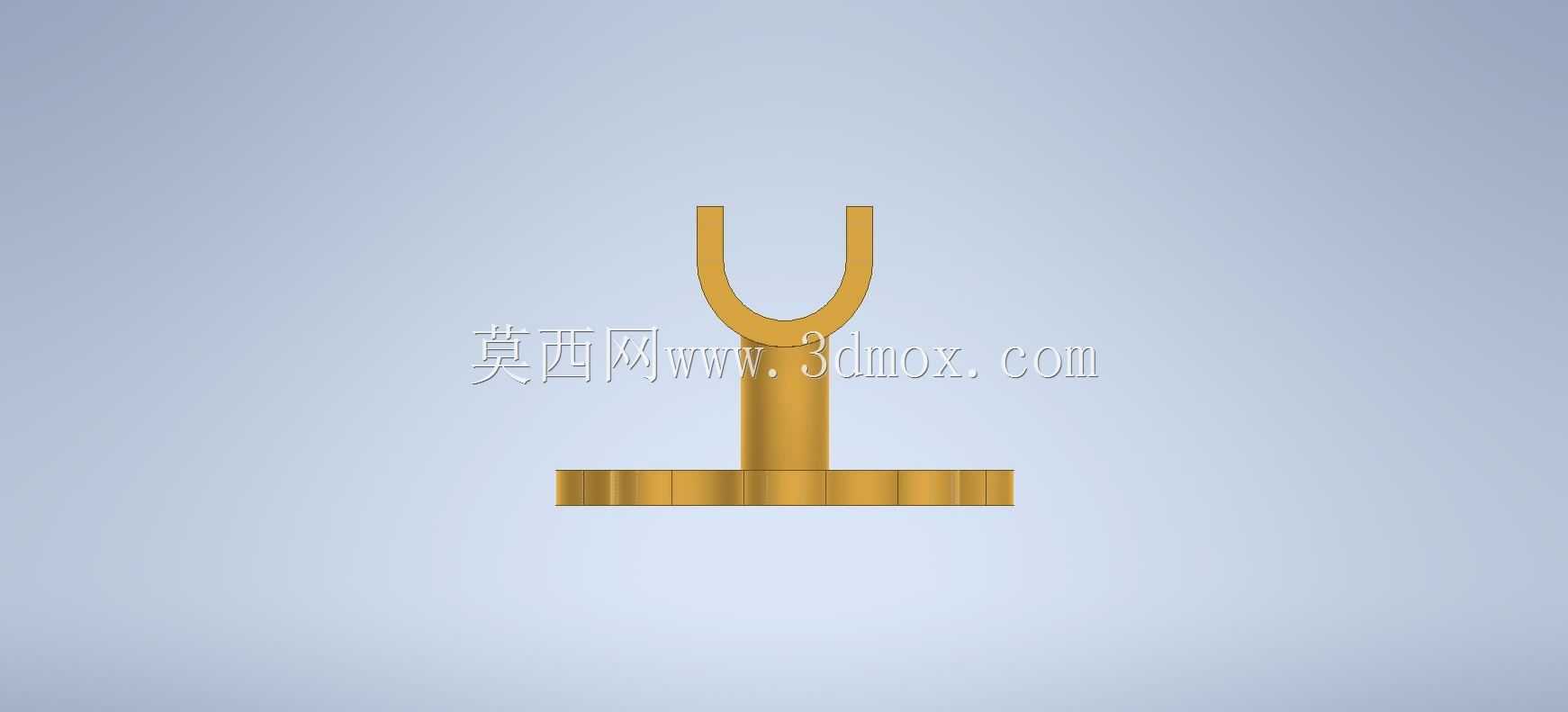

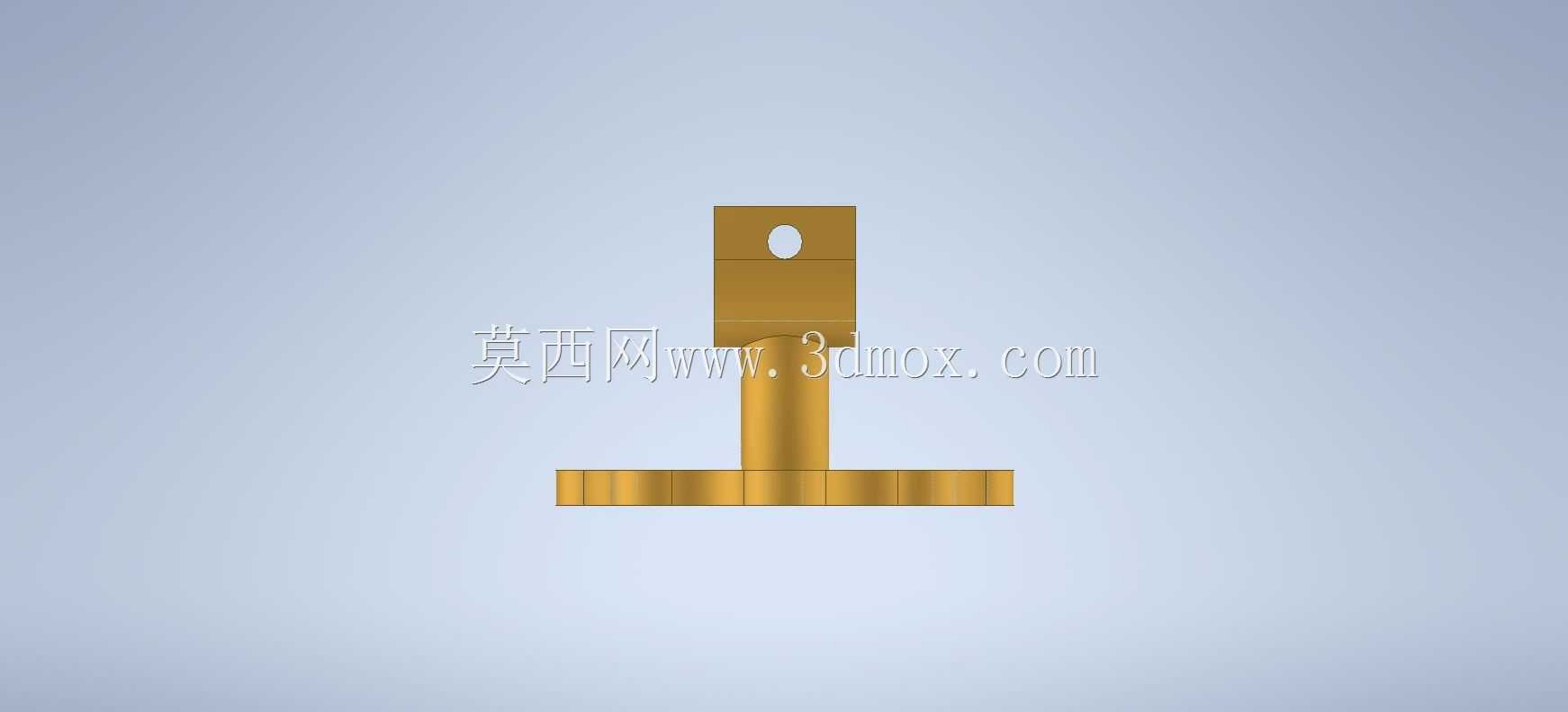

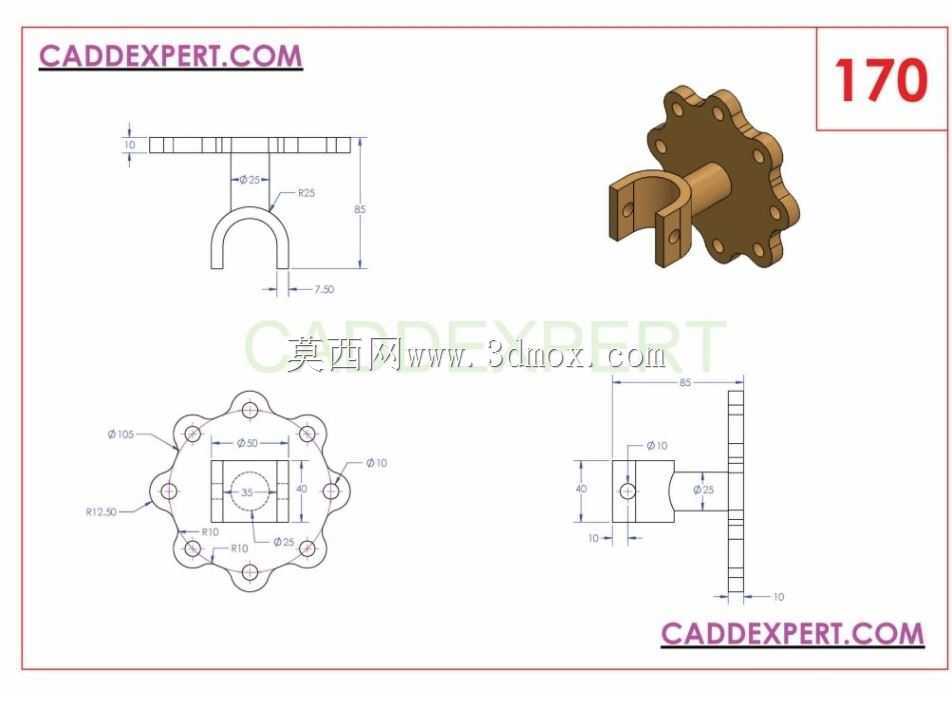

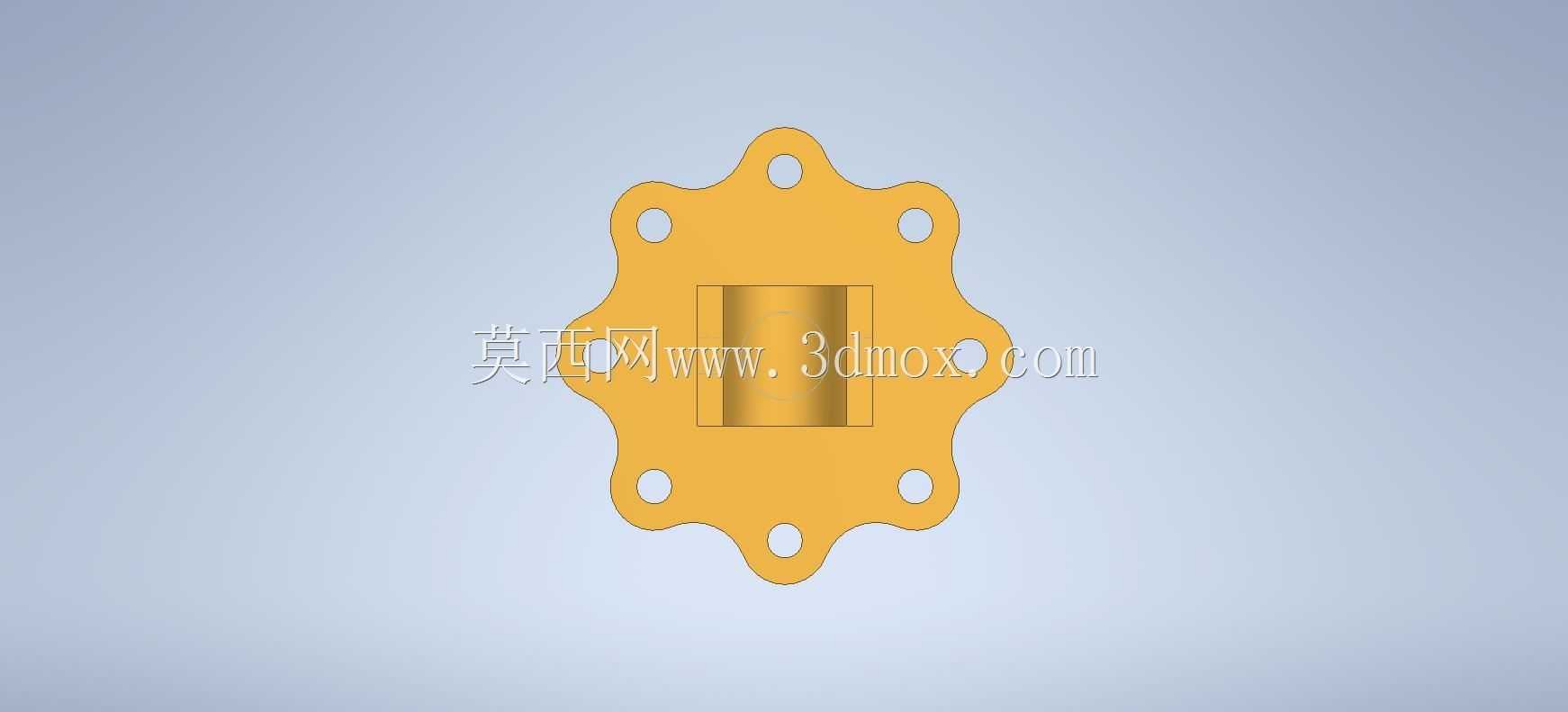

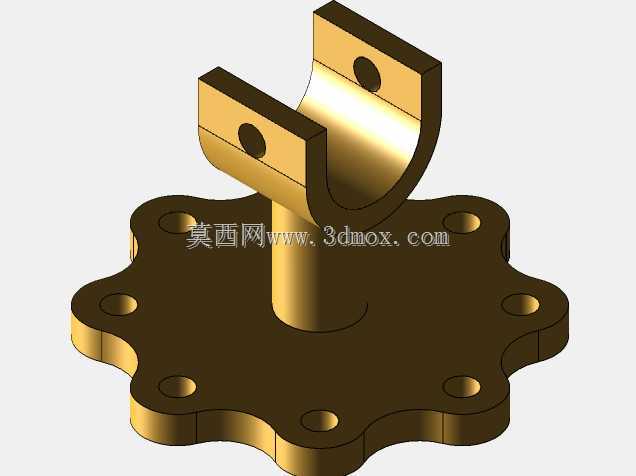

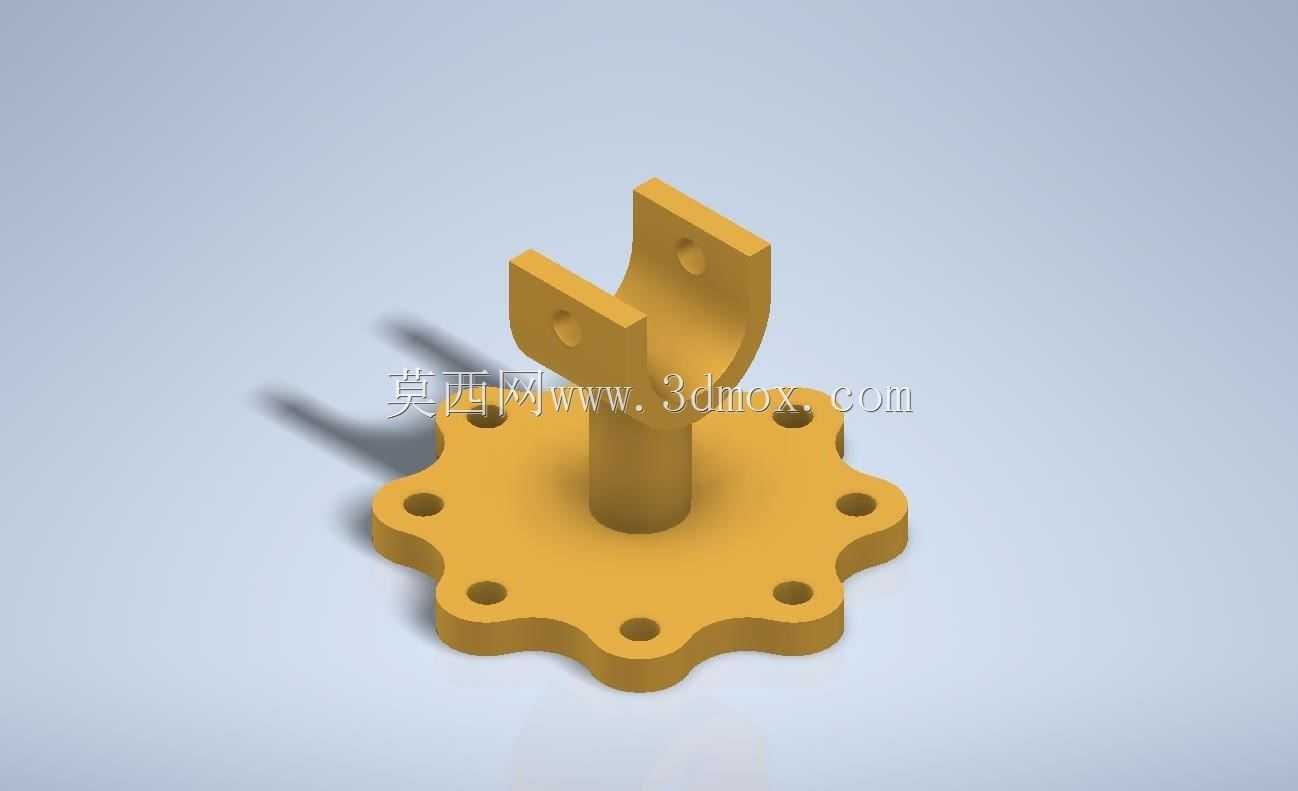

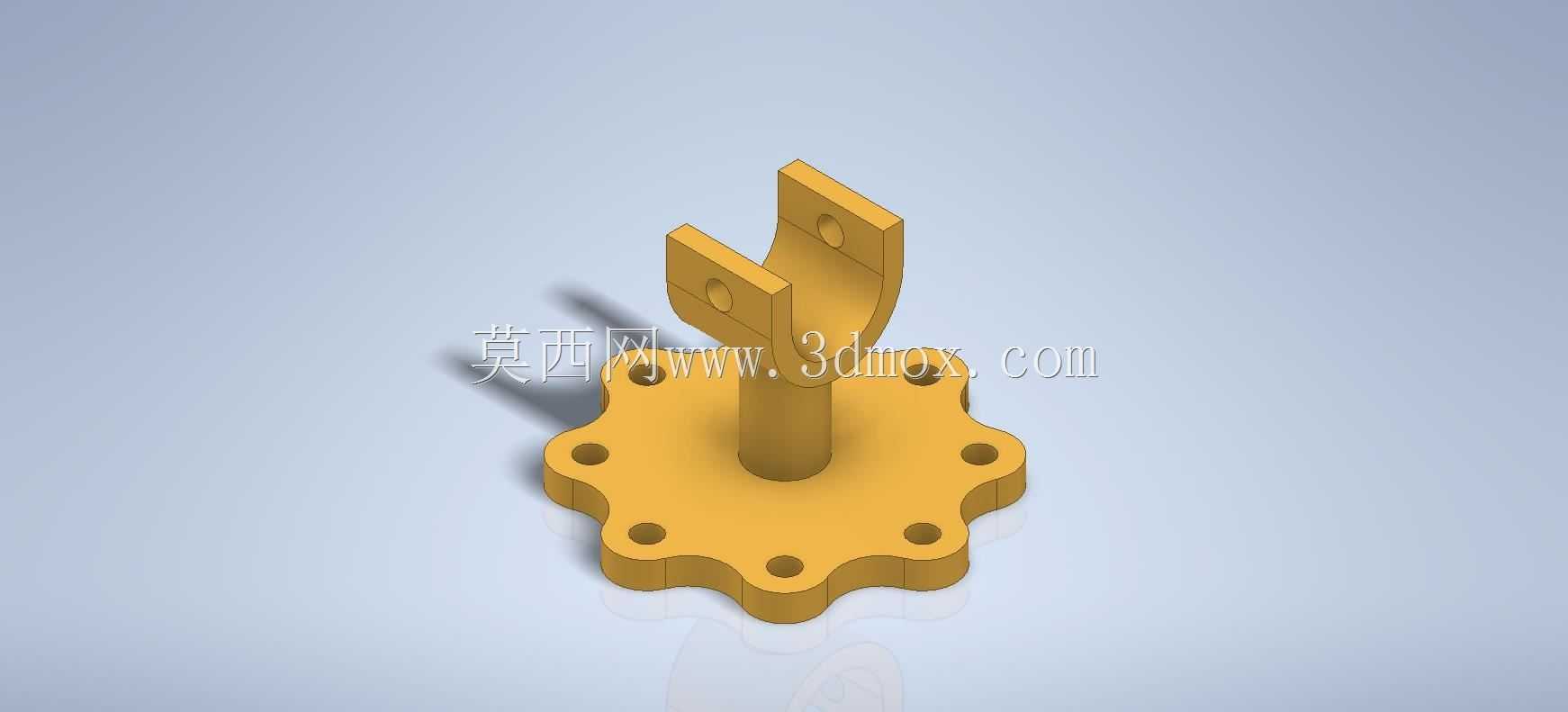

　　设计层面上，底座采用八孔均布的安装布局，沿着花边轮廓的每个凸台位置设置一个安装通孔，相比同直径的圆形法兰，这种花边结构在不减少安装孔数量、不降低连接强度的前提下，削减了法兰边缘多余的实体材料，既降低了零件自身重量，也给安装螺栓的拧紧操作留出了足够的扳手空间，尤其是在安装空间局促、相邻部件间距较小的工位上，这种轮廓不会和周边的管线、其他结构件产生干涉。中间的支撑柱采用等直径圆柱结构，连接底部法兰和上方的U型铰接座，柱体的高度根据实际安装的避让需求设定，能够让上方的铰接部件抬离安装平面，避免摆动时和安装面发生摩擦剐蹭。上方的U型铰接槽两侧耳板各设置一个同轴的销轴安装孔，孔位的公差需要和适配的销轴做匹配设计，既要保证销轴装配后不会出现过大的旷量，也要避免过盈装配导致的装配困难，槽口的宽度根据被连接件的厚度设计，预留少量间隙保证摆动顺畅。

　　从安装边界来看，这类构件的安装平面需要保证一定的平面度，避免底座安装后出现翘曲，导致上方铰接孔的同轴度超差，加剧销轴和孔壁的磨损。安装时螺栓穿过底座的八个通孔，配合平垫、弹垫锁紧在安装面上，锁紧时需要按照对角顺序逐步拧紧，避免底座受力不均产生变形。上方铰接槽连接部件时，销轴穿过两侧耳板和中间被连接件的孔位后，需要在销轴端部加装开口销或者轴用挡圈做轴向限位，防止设备运行过程中销轴窜出脱落。

　　结构强度方面，法兰底座和支撑柱的过渡位置、支撑柱和U型铰接座的过渡位置都做了圆角处理，避免直角过渡带来的应力集中，在承受周期性摆动载荷的时候，能够减少应力疲劳开裂的风险。零件整体的壁厚设计保持均匀，避免铸造或者注塑加工时出现缩孔、变形等缺陷，如果采用金属切削加工的方式制作，这种均匀壁厚也能减少加工余量，降低材料损耗和加工时长。

　　在实际选型应用中，需要根据上方承载部件的重量、摆动频率以及摆动力矩来确认构件的尺寸参数，支撑柱的直径、铰接孔的直径、法兰底座的厚度都要和实际载荷匹配，避免过载导致构件变形或者断裂。比如应用在有振动的工位上时，还需要在底座和安装面之间加装减震垫片，减少振动传递到铰接部位，延长销轴和孔位的磨损周期。这类铰接支撑构件相比一体式的刚性支撑，最大的优势就是允许连接端有小范围的角度调整，在很多需要微调角度、补偿位移的机械结构中，能够简化整体结构设计，减少额外的调整机构，降低设备的整体制造成本，同时也方便后期的维护更换，当铰接孔出现磨损时，只需要更换这个支撑座即可，不需要改动周边的其他结构件。
