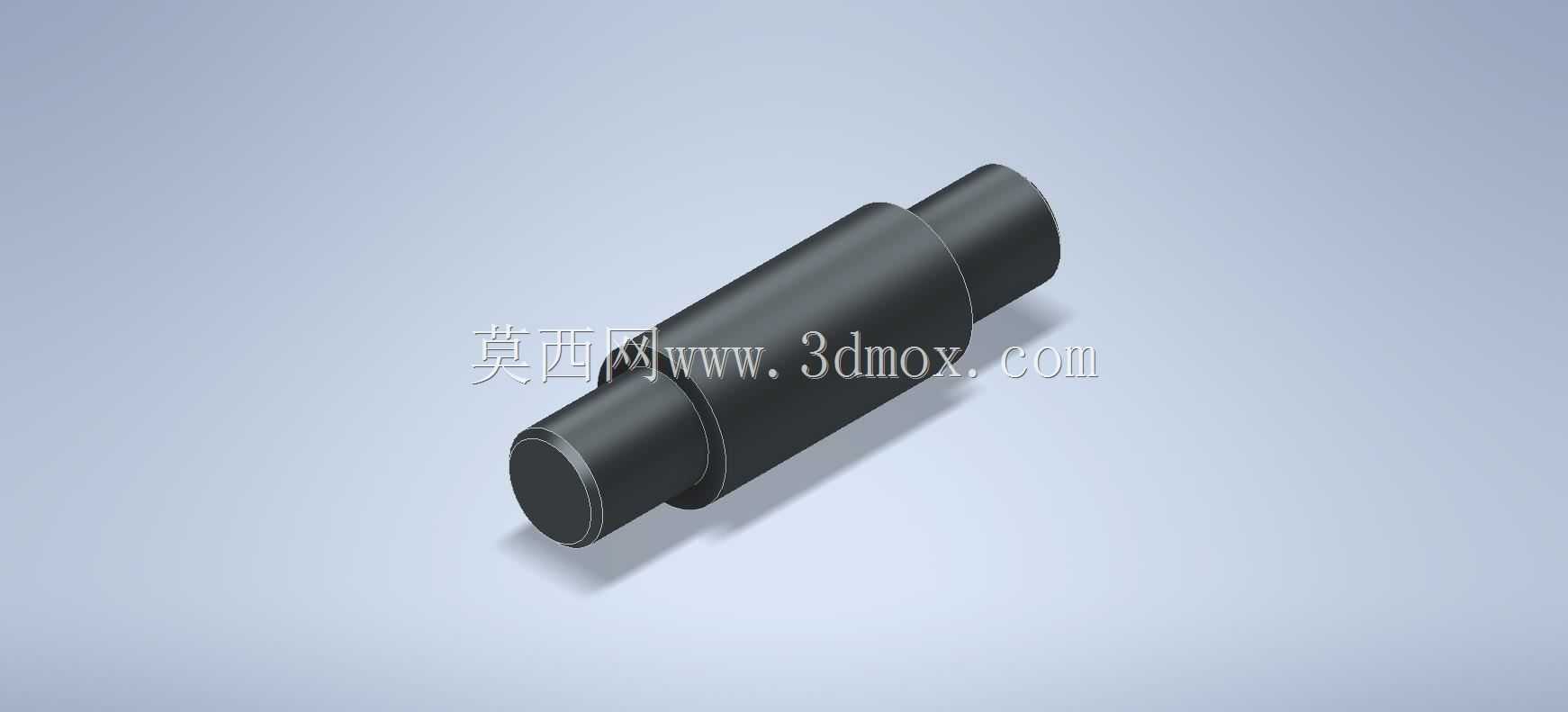

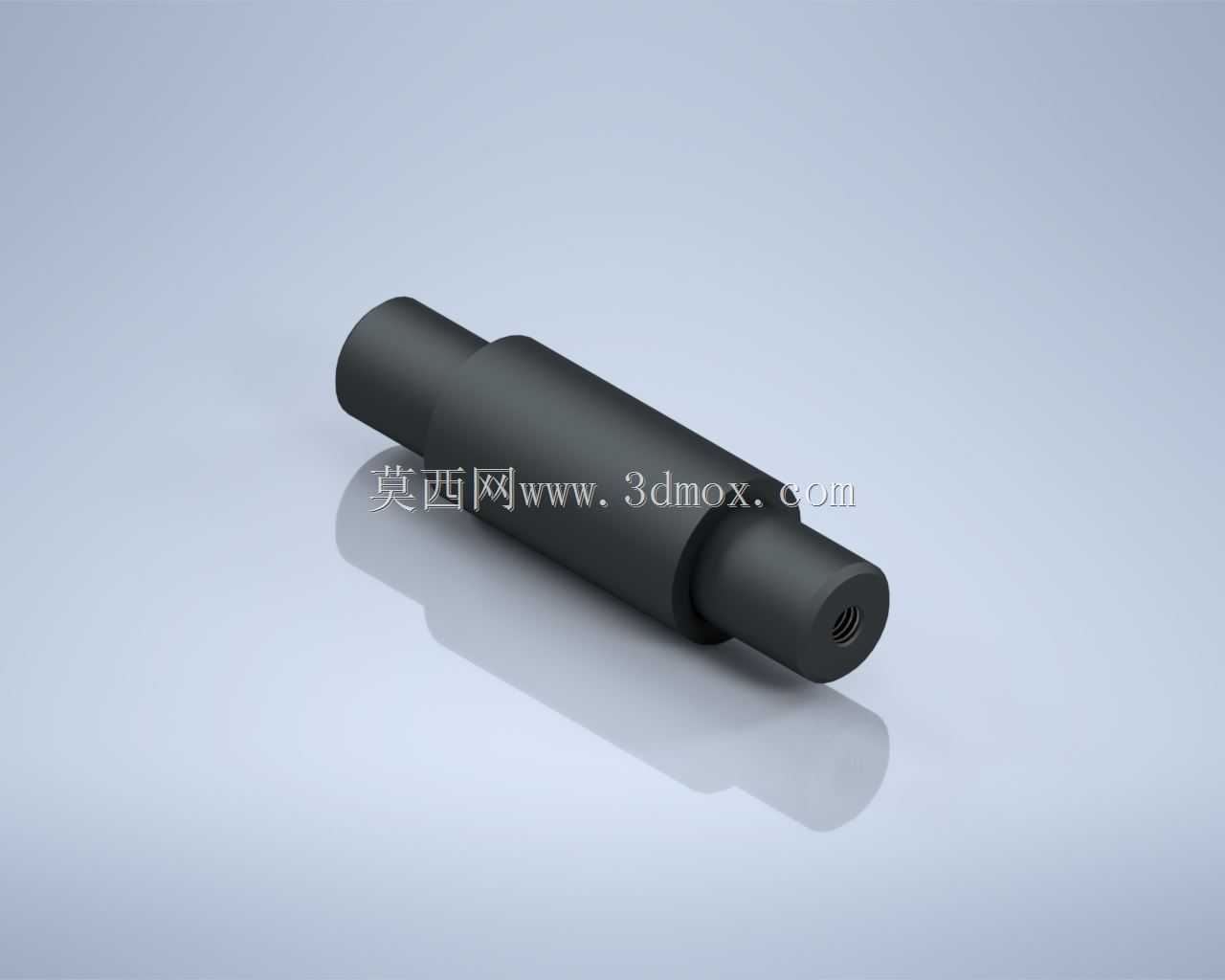

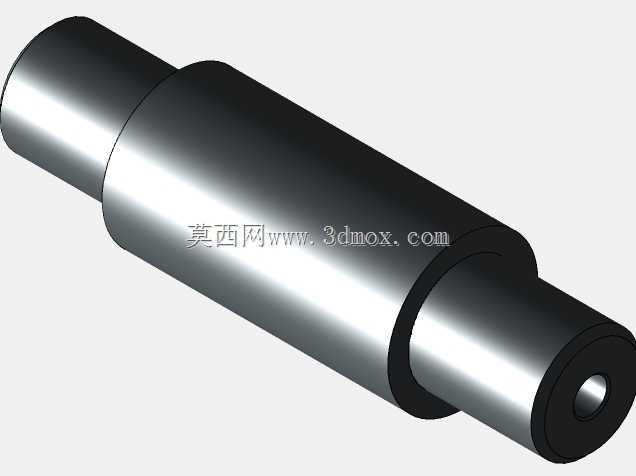

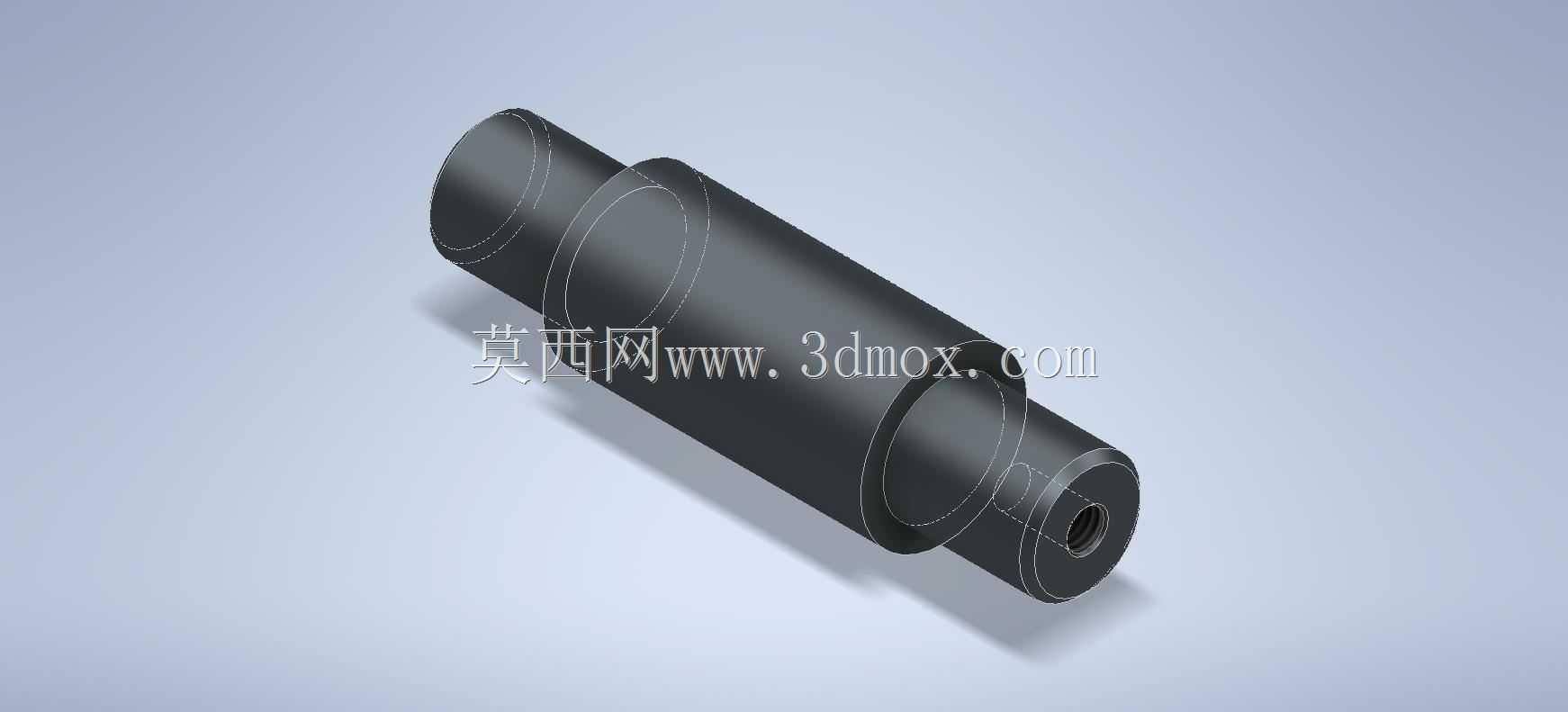

阶梯轴类带内孔连接传动零件结构

　　这类阶梯轴结构在常规机械传动场景中应用十分广泛，从中小型输送设备的动力传递端，到工装夹具的定位转轴，再到小型实验设备的旋转支撑部位，都能见到同结构轴件的身影。它的核心作用是在动力输入与输出端之间传递扭矩，同时通过不同直径的轴段完成轴承、传动轮、定位套等配套零件的轴向限位，不需要额外加装过多定位挡圈就能实现各配合件的位置固定，减少装配环节的零件数量与累计误差。

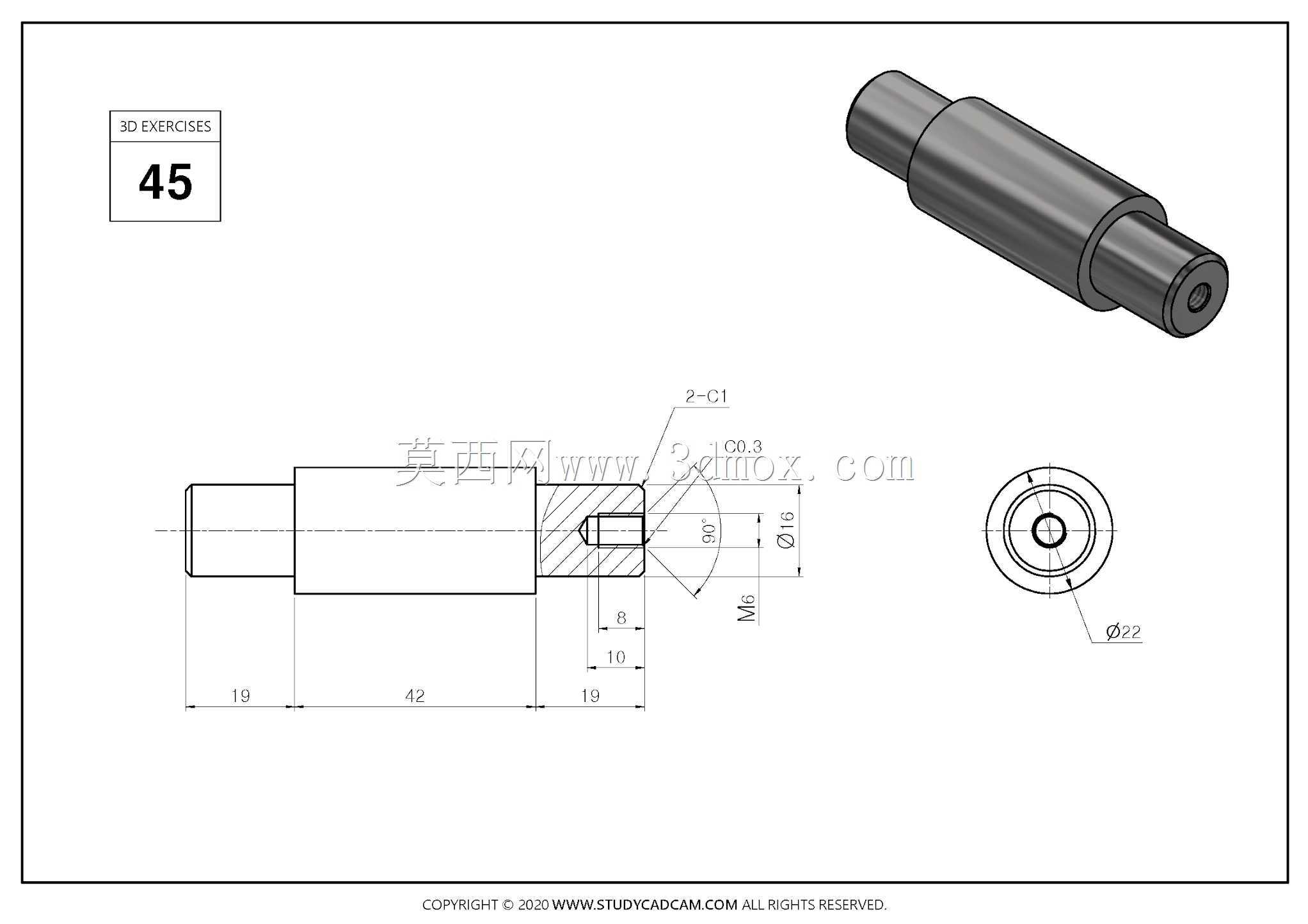

　　从结构设计逻辑来看，这类轴件采用多段阶梯变径的形式，并非随意设置直径差：中间直径最大的轴段一般作为核心承载段，要么直接与传动轮过盈配合传递扭矩，要么作为两个轴承之间的定位基准面，两端直径更小的轴段则分别穿入轴承内圈、或者连接外部动力接头，其中一端加工的内螺纹孔，是用来安装锁紧螺钉，对端部装配的零件进行轴向锁止，避免设备运行过程中配合件出现轴向窜动，尤其是在正反转频繁切换的传动场景中，这个内螺纹锁紧结构能大幅降低连接松脱的概率。

　　设计这类轴件的时候，首先要结合安装空间确定总长度与各轴段的直径边界：最大直径的轴段外径要匹配配套轴承或者传动轮的内孔标准尺寸，不能随意取非标准值，否则会大幅提升采购与加工成本；各轴段之间的过渡位置要设置合理的退刀槽或者圆角，避免热处理和受力过程中出现应力集中导致轴件断裂，很多新手建模时容易忽略过渡圆角的设置，实际加工出来的轴件在交变载荷下很容易在阶梯位置出现裂纹。两端轴段的长度要根据配合零件的厚度来确定，要保证装配后轴承端面不会超出轴端，同时预留出锁紧件的安装空间，端部的内螺纹深度也要匹配锁紧螺钉的长度，既要保证足够的螺纹啮合长度提供锁紧力，又不能钻得太深破坏轴件的整体结构强度。

　　从实际装配的角度考虑，这类轴件的各段同轴度公差是设计时需要重点控制的参数，如果不同轴段的同轴度偏差过大，装配后轴件转动时会出现径向跳动，轻则导致传动噪音增大、轴承磨损加快，重则会直接卡滞无法转动。建模过程中要以中间最大轴段的轴线为统一基准，所有外圆面、内孔的特征都要基于这个基准创建，避免特征参考错位导致后续工程图标注公差时出现基准混乱。另外轴件的表面粗糙度也要结合配合需求设置，与轴承、传动轮配合的轴段表面粗糙度要达到对应的配合要求，非配合面则可以适当降低粗糙度要求，平衡加工成本与使用性能。

　　这类轴件在实际使用中，往往不需要做过于复杂的表面处理，常规的调质处理就能满足大部分普通传动场景的强度需求，如果是在有腐蚀或者高磨损的场景下使用，才会考虑增加表面镀层或者高频淬火处理。它的安装边界也比较灵活，因为是回转类零件，只需要保证两端支撑部位的安装座孔同轴，就能顺利完成装配，不需要复杂的对位调整，这也是这类阶梯轴结构在各类中小型机械中被大量应用的原因之一，结构简单可靠，加工难度低，维护更换也十分方便，出现磨损后只需要直接更换轴件即可，不需要对周边配套结构做大规模改动。
