带安装座开槽轴类机械零件结构设计

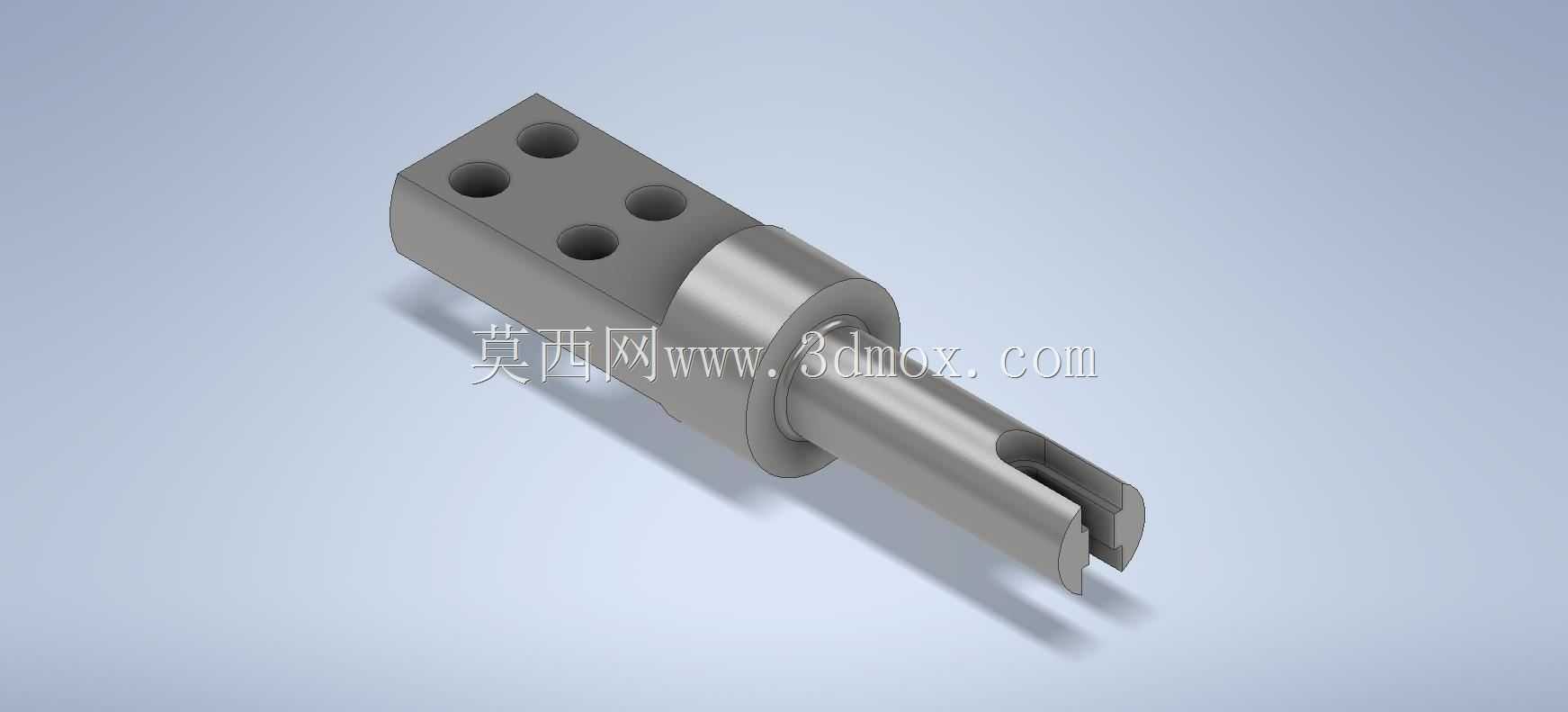

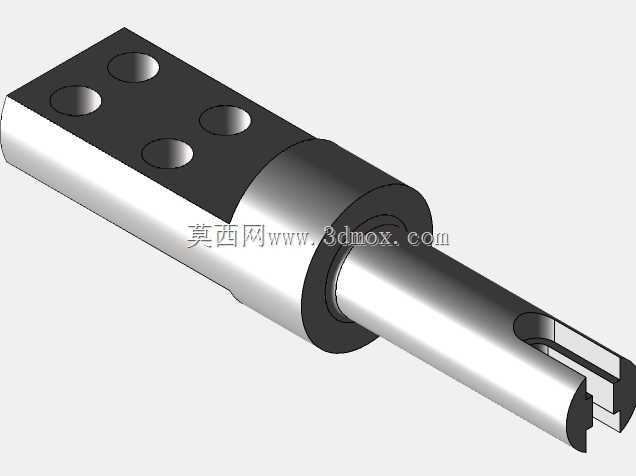

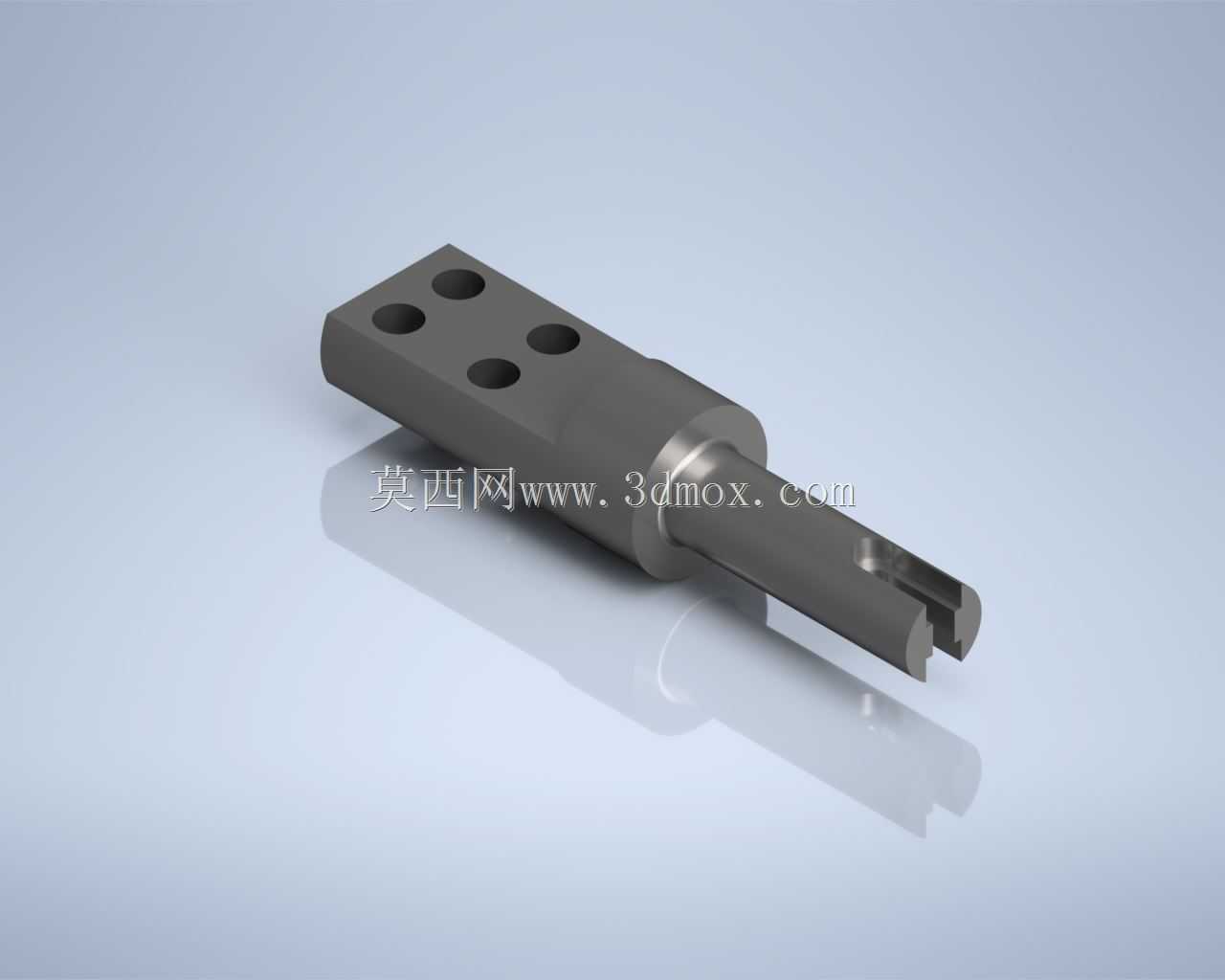

　　该零件属于轴类连接定位构件，整体采用阶梯轴加一体式安装座的复合结构，在自动化输送线、小型工装夹具、精密检测设备的传动定位环节中应用广泛，主要承担轴端部件的周向定位、扭矩传递以及组件的安装固定作用。从结构布局来看，零件一端为矩形截面的安装基座，基座上均匀分布四个通孔，用于穿设紧固件将整个构件固定在设备安装面，安装座与轴身衔接处做了圆弧过渡处理，可有效降低应力集中系数，避免设备长期运行过程中衔接位置出现疲劳断裂问题。轴身部分采用阶梯变径设计，靠近安装座的轴段直径更大，可作为轴向定位的轴肩使用，与配套的轴承、轴套类零件端面贴合，实现组件的轴向位置限定，远离安装座的轴段直径收窄，末端开设对称通槽，该槽结构用于嵌入拨叉、卡销类连接件，

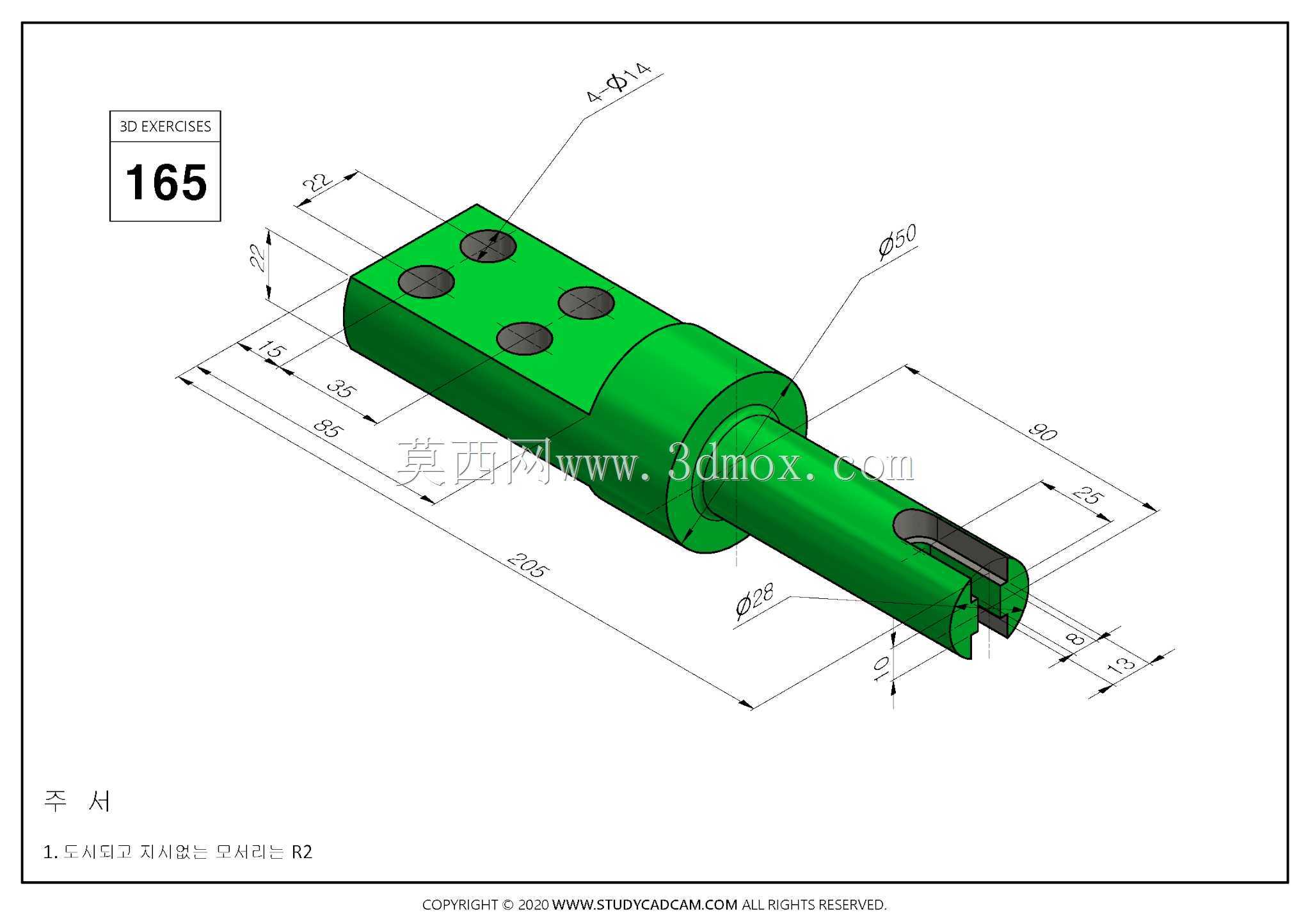

　　将轴的旋转运动传递至末端执行件，同时槽口边缘做了微小倒角处理，既可以消除加工毛刺，也能在装配时引导连接件顺利卡入，减少装配卡滞问题。从安装边界来看，矩形安装座的长宽尺寸需匹配设备安装面的预留孔位间距，四个安装孔的中心距公差需控制在±0.05mm范围内，才能保证安装时紧固件顺利穿入，不会出现孔位错位导致的强制装配问题；轴身各段的直径公差需根据配合性质确定，与轴承配合的轴段采用基孔制过渡配合，表面粗糙度控制在Ra1.6以下，保证装配后轴承内圈与轴身无相对滑动，末端开槽段的槽宽公差需控制在±0.02mm，与配套卡销的间隙保持在0.01-0.03mm之间，既保证传动过程中无明显旷量，也避免间隙过小导致装配困难。设计过程中需重点考量受力分布，

　　安装座作为固定端，在轴身承受径向载荷时，基座与轴身的衔接位置是应力集中高发区，除了设置圆弧过渡外，还可根据实际载荷大小适当加大衔接段的轴径，提升整体结构强度；末端开槽位置在传递扭矩时，槽根位置会承受较大的剪切应力，因此槽根处需设置圆角过渡，避免直角切口导致的应力集中，同时需根据传递扭矩的大小核算槽的深度，槽深过大会削弱轴身的抗扭强度，槽深过小则会导致卡销嵌入深度不足，传动过程中出现滑脱问题。在实际应用场景中，这类零件常作为小型自动化设备的传动轴使用，比如在标签剥离工装、小型物料分料机构中，该零件一端固定在设备立板上，轴身套装滚动轴承实现旋转支撑，末端开槽位置连接拨杆，通过气缸或电机驱动带动拨杆往复摆动，

　　实现物料的分料或标签的剥离动作；也可用于精密检测设备的定位轴，安装座固定在检测平台上，轴身套装检测轮，末端开槽连接感应片，通过检测轮的转动带动感应片触发传感器，实现物料到位的检测信号输出。建模过程中需注意各特征的先后顺序，优先绘制安装座的矩形轮廓拉伸成型，再依次绘制各段轴身的旋转特征，之后添加安装孔、末端开槽、倒角圆角等细节特征，对于安装孔的位置需采用对称约束，保证四个孔相对于安装座中心对称，避免加工时出现孔位偏差；轴身各段的同轴度公差需在建模时通过同轴约束保证，确保装配后轴身旋转无偏摆，不会出现轴承卡滞、传动不畅的问题。此外，零件的材质选择需根据使用场景确定，常规工况下采用45号钢调质处理即可满足强度要求，若应用在腐蚀环境中可选用304不锈钢材质，若有轻量化需求也可选用铝合金材质做硬质阳极氧化处理，提升表面耐磨性能。
