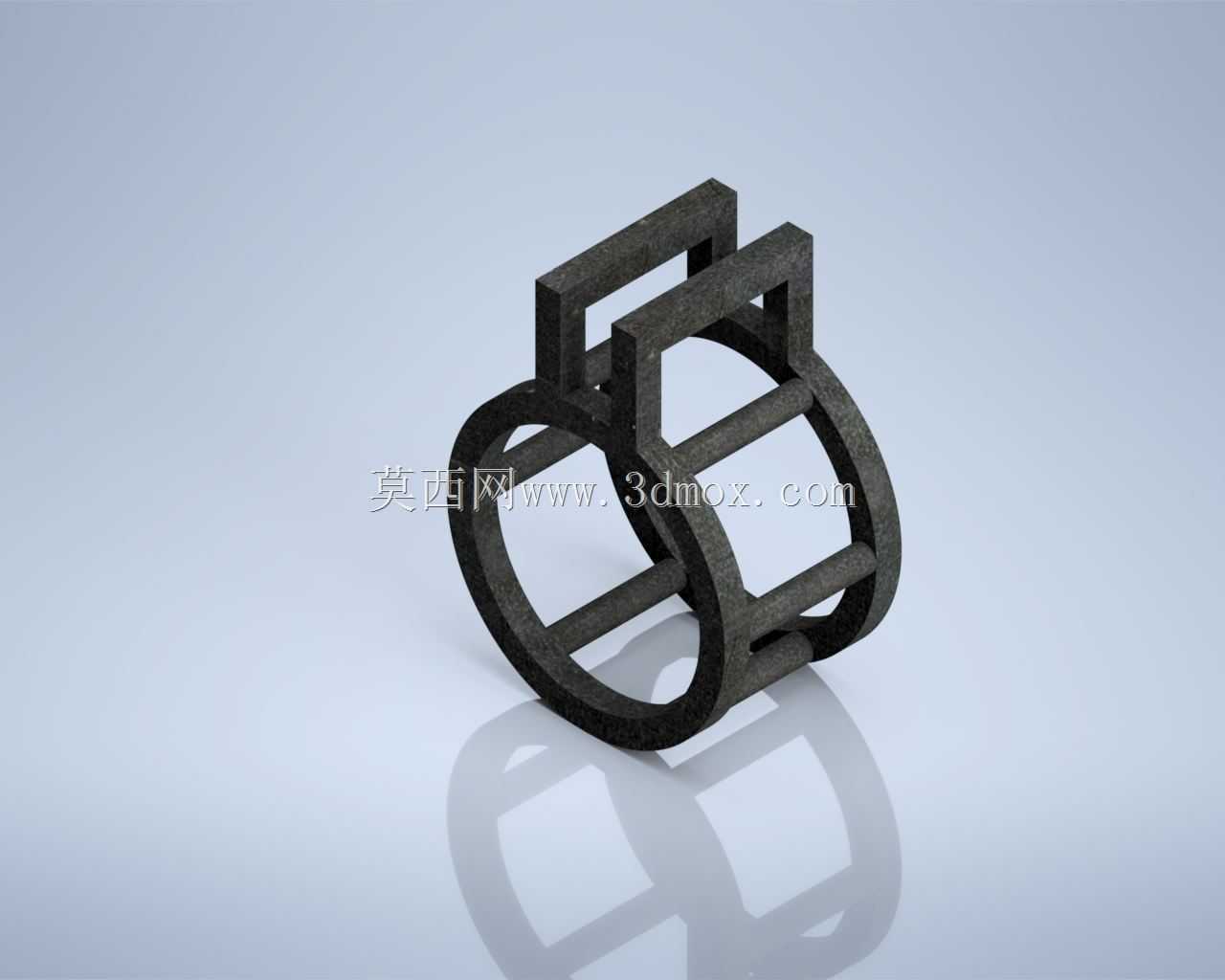

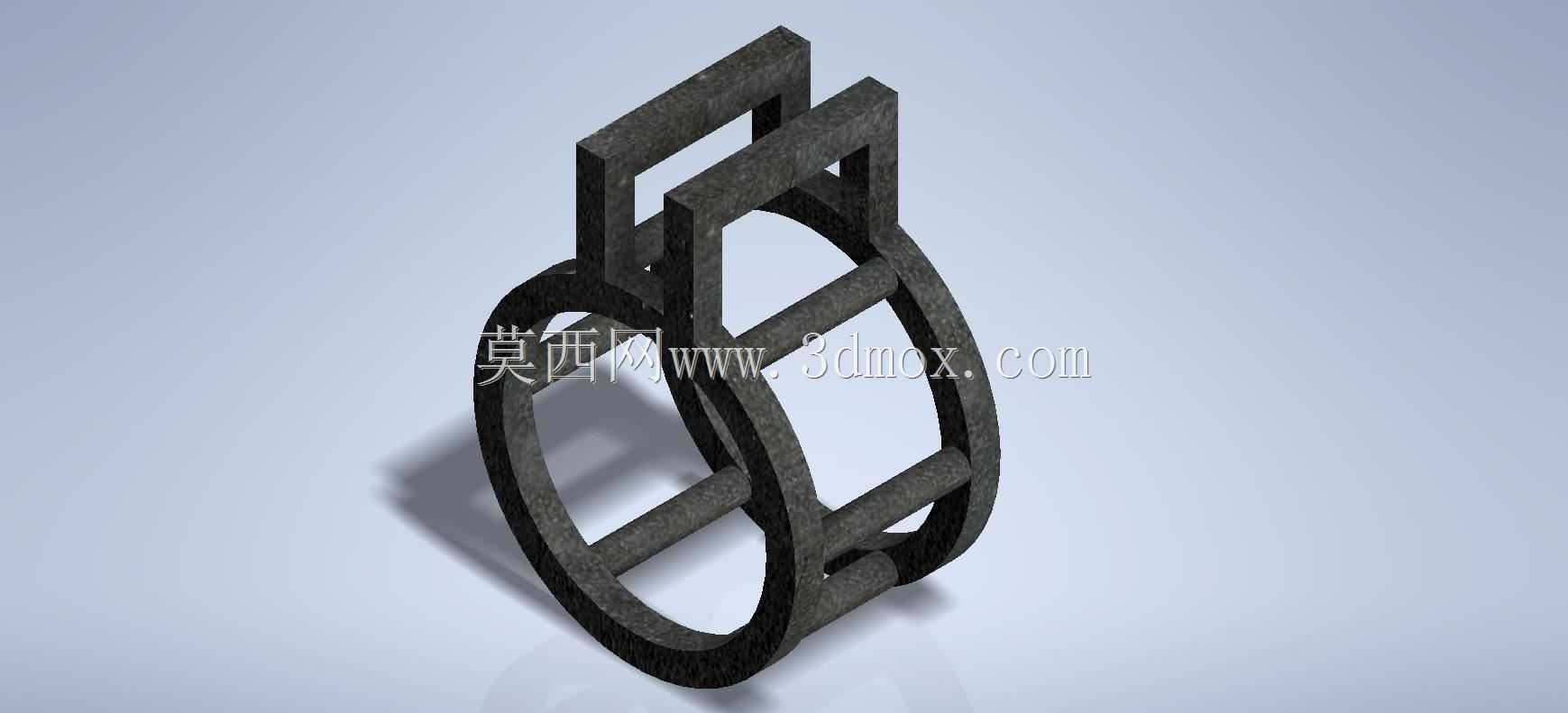

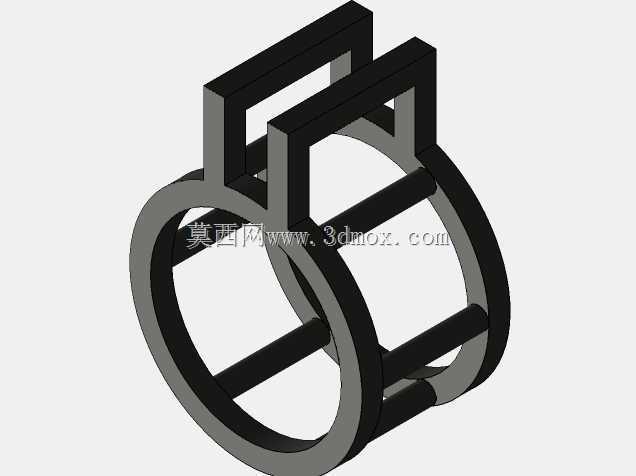

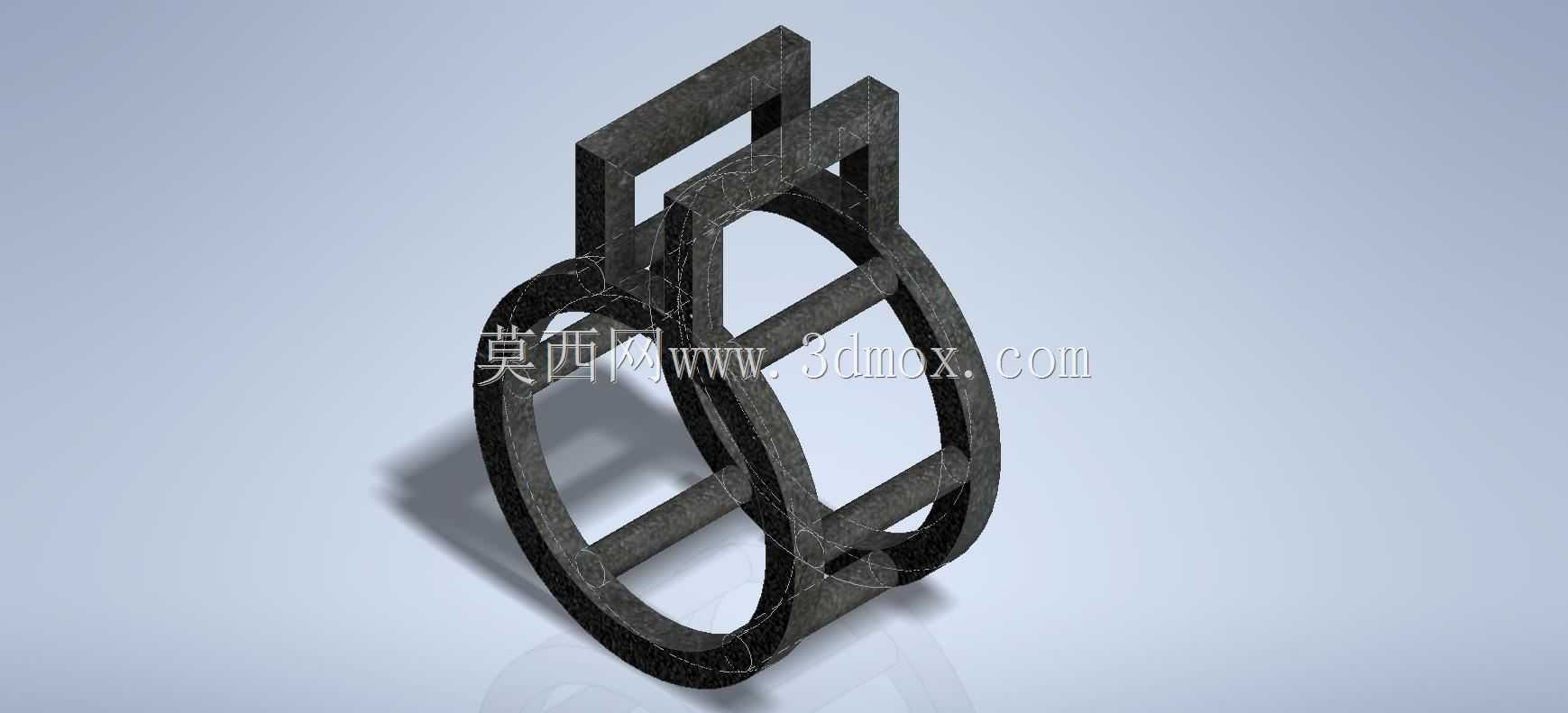

这类笼式环形夹持构件,在轻工自动化输送线、小型线束整理工位、实验室管路固定场景中十分常见,很多初次接触三维建模的结构工程师,都会把这类构件作为基础建模练习的典型案例,它的结构不复杂,但能覆盖拉伸、切除、圆角、阵列等多个常用建模指令,也能帮设计者建立装配边界、安装干涉的基础判断逻辑。从实际使用场景来看,这类构件主要承担小直径管路、圆形线束的径向夹持固定作用,和常规的全封闭管夹不同,它采用半开放的笼式框架结构,环形基体上均匀分布横向加强筋,顶部延伸出两个平行的安装耳板,耳板上预留安装孔位,既可以通过螺栓穿过耳板收紧环形基体的夹持内径,抱紧被固定的圆形工件,也可以通过耳板将整个构件固定在设备机架、安装面板上,实现被夹持件的位置固定。

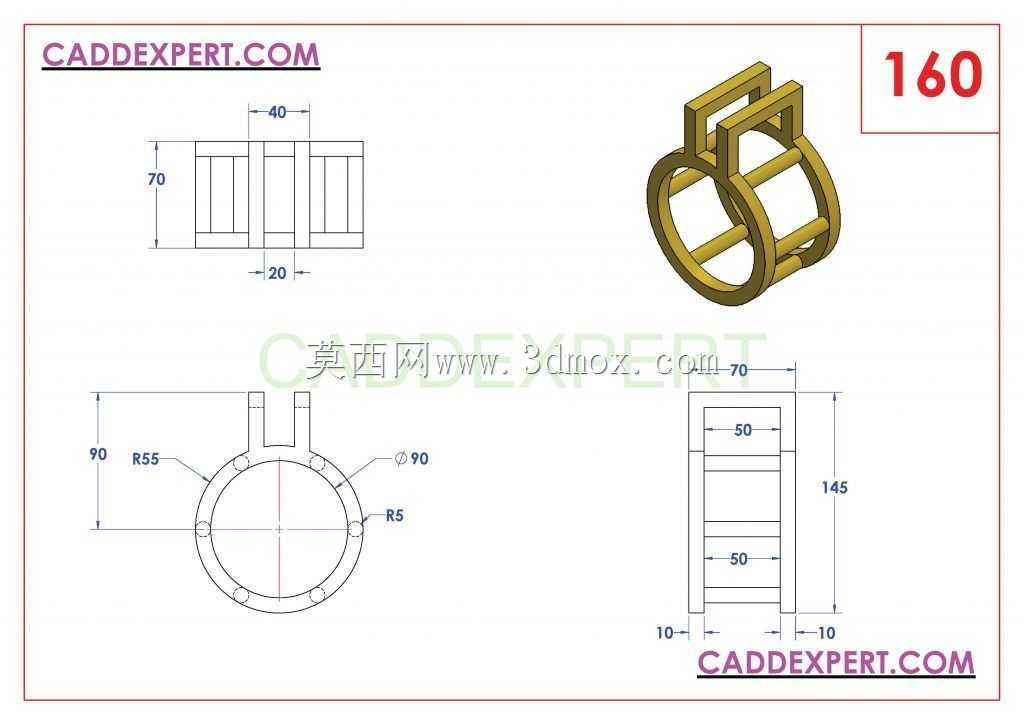

设计这类构件的时候,首先要明确被夹持工件的外径范围,环形基体的内径要比被夹持件的公称直径小0.2到0.5毫米,保证夹持时的预紧力不会过小导致工件滑脱,同时环形基体的壁厚要根据夹持力需求设定,常规小型工位使用的这类构件,壁厚一般在2到3毫米之间,既能保证足够的结构强度,不会在螺栓收紧时出现结构断裂,也不会因为壁厚过大导致整体重量超标、材料浪费。顶部的两个安装耳板,平行度公差要控制在0.1毫米以内,不然螺栓穿装的时候会出现别卡的问题,耳板上的安装孔中心距要和配套的安装位孔距匹配,孔的直径要比选用的螺栓大0.1到0.2毫米,预留安装调整的余量。环形基体上的横向加强筋,并不是随意布置的,筋条的宽度和基体壁厚保持一致,筋条之间的间距要均匀,
一般设置为环形基体周长的六分之一到八分之一,这样既可以减少构件的整体材料用量,降低重量,也能保证环形基体各个方向的结构强度一致,不会在受到径向力的时候出现局部变形。构件所有的棱边都要做R0.5到R1的圆角处理,一方面是避免安装使用的时候尖锐棱边划伤操作人员、割破被夹持的线束或管路外层,另一方面也能减少建模和后续加工时的应力集中问题,避免构件在受力时从棱边位置出现开裂。从安装边界来看,这类构件的整体外轮廓尺寸要控制在安装位的预留空间内,顶部耳板的伸出长度不能过长,避免和周边的其他零部件产生运动干涉,环形基体的轴向宽度要根据被夹持件的固定稳定性要求设定,宽度过小会导致夹持时工件容易出现偏转,宽度过大则会占用过多的安装空间,
常规小规格的这类构件,轴向宽度一般设置在15到25毫米之间,就能满足大部分小型管路、线束的固定需求。建模过程中,要先绘制环形基体的截面草图,通过拉伸生成基础的环形结构,之后在环形基体的外表面绘制加强筋的草图,通过拉伸或者筋特征生成横向的加强筋结构,再绘制顶部的两个安装耳板,注意耳板和环形基体的衔接位置要做过渡圆角,保证应力能够顺畅传递,最后对所有棱边做统一的圆角处理,检查各个特征之间有没有出现建模错误,比如实体之间的干涉、特征的缺失,还要验证环形基体在收紧状态下的变形量,保证螺栓拧紧到额定力矩的时候,环形基体的变形量在弹性范围内,不会出现塑性变形导致夹持力失效。这类构件虽然结构简单,但在实际设计中需要考虑的细节并不少,很多新手建模的时候容易忽略安装耳板的平行度、加强筋的均匀分布、圆角的处理这些细节,导致建出来的模型要么无法实际加工使用,要么安装的时候出现各种干涉问题,通过这类基础构件的建模练习,能够帮设计者养成严谨的建模习惯,建立从实际使用需求出发的设计思维,而不是只追求外观的形似,忽略结构本身的功能和安装要求。在实际的设备装配中,这类夹持构件往往是批量使用的,所以建模的时候还要考虑构件的通用性,尽量让尺寸参数可以系列化调整,通过修改环形内径、耳板孔距、整体宽度这些参数,就能适配不同直径的被夹持件、不同的安装位需求,减少重复建模的工作量,也能降低后续加工的刀具、模具成本。
