杆式连接传感元件三维结构设计

项目分类:传感器 发布时间:2022-05-03 ID:612010
  • 杆式连接传感元件三维结构设计
  • 杆式连接传感元件三维结构设计
  • 杆式连接传感元件三维结构设计
  • 杆式连接传感元件三维结构设计
  • 杆式连接传感元件三维结构设计
  • 杆式连接传感元件三维结构设计

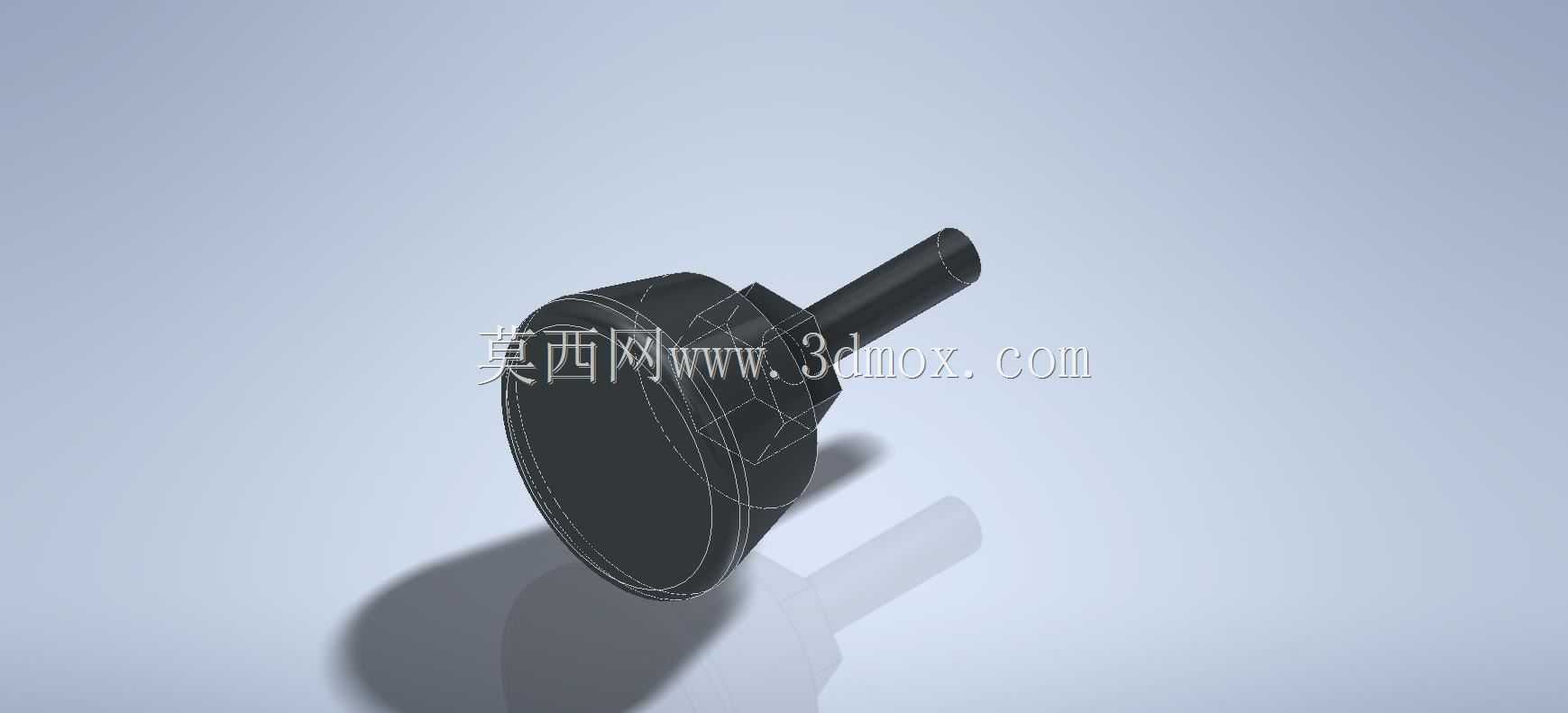

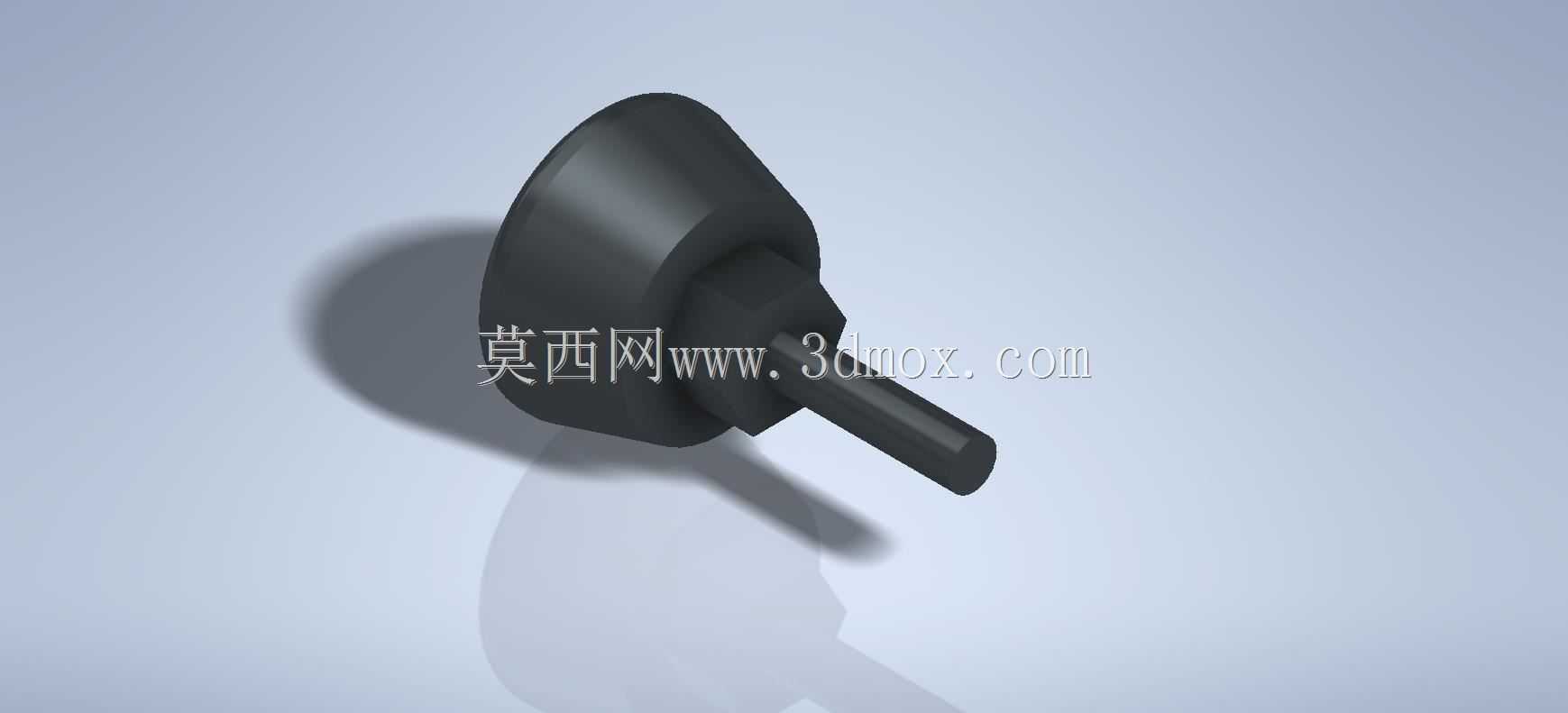

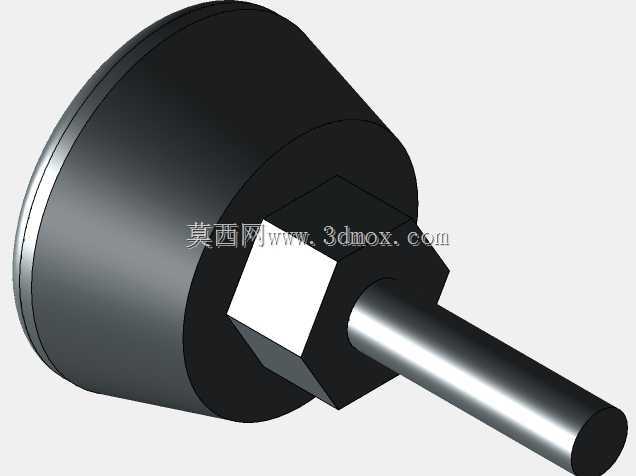

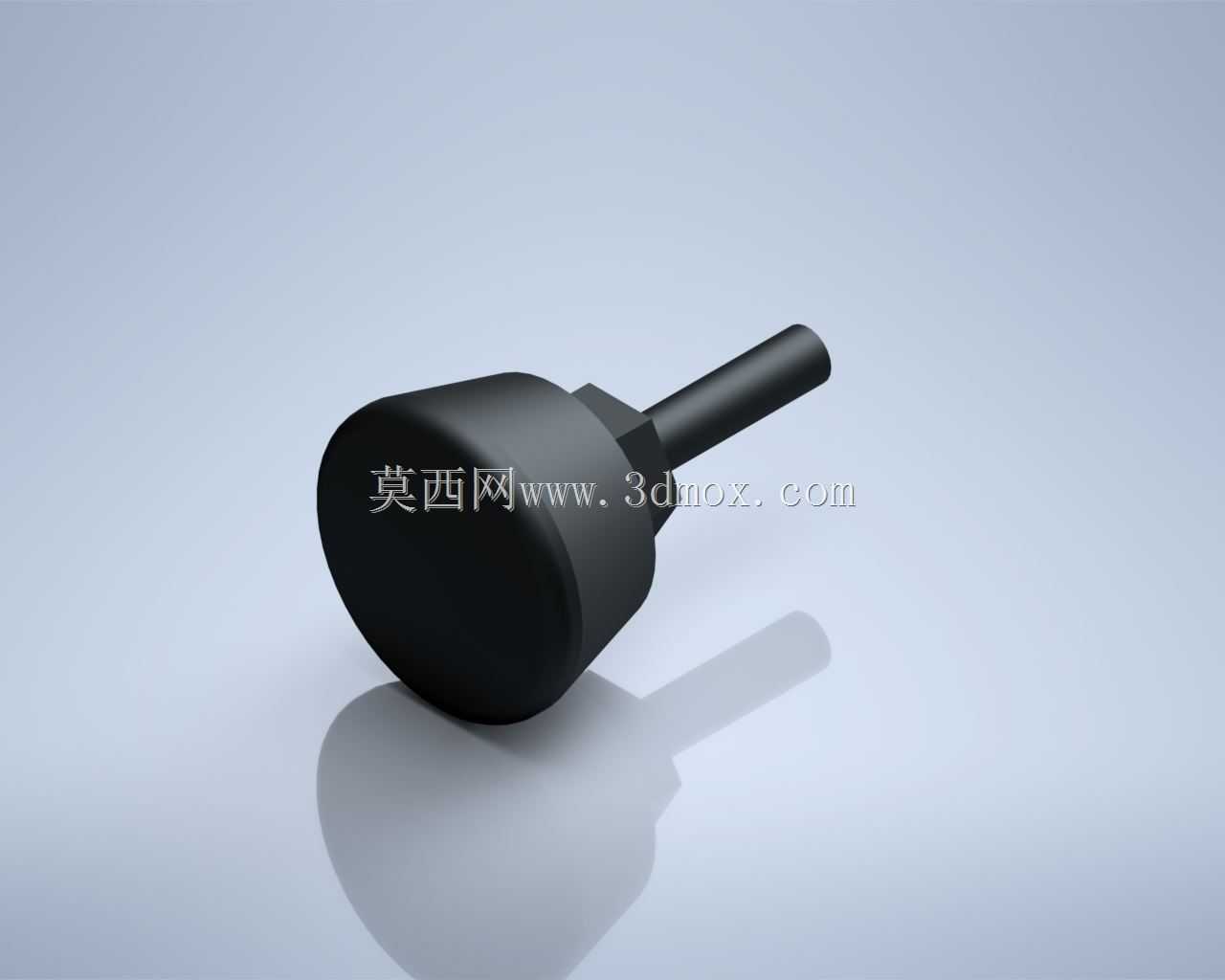

  在工业测控系统的小型化安装场景里,这类带细长杆端的传感结构常被用于空间受限的点位检测,比如气动回路末端的位置触发、小型工装夹具的到位确认,或是精密装配工位的工件存在性检测,不需要大尺寸安装面的特性让它能嵌入设备的紧凑结构缝隙中,不会占用过多的设备内部排布空间。从结构设计逻辑来看,主体采用大直径圆柱端加细长伸出杆的组合形态,大直径圆柱段内部预留了传感核心元件的安装腔体,壁厚均匀控制在1.5-2mm区间,既可以给内部的感应芯片、信号处理电路板提供足够的防护,避免车间内的切削液、粉尘侵入腔体造成元件失效,也不会因为壁厚过大导致整体重量超标,安装后不会对配套的工装支架产生额外的负载压力。伸出杆的直径控制在6mm左右,

  长度根据检测点位的深度需求做适配,杆端做了小尺寸的圆角过渡,避免安装过程中杆端磕碰工件或者安装孔壁造成结构损伤,同时杆身和主体圆柱段的连接位置做了圆弧过渡加强,消除了直角连接带来的应力集中问题,即使在设备运行产生持续振动的工况下,也不会出现杆部断裂的失效情况。安装边界方面,主体圆柱段的外径控制在28mm区间,轴向长度22mm,安装时可以采用侧面抱紧的方式固定在设备支架上,不需要在主体结构上额外加工安装法兰或者螺纹孔,简化了零件的加工工序,也降低了安装时的对位难度,伸出杆的轴线和主体圆柱段的同轴度控制在0.05mm以内,保证检测时杆端的感应位置和设计点位的偏差在允许范围内,不会出现检测信号误触发的问题。功能特性上,

  这种一体化的外壳结构没有多余的拼接缝隙,整体的防护等级可以达到IP65级别,适配车间内多油污、多粉尘的复杂工况,外壳采用硬质工程塑料或者阳极氧化铝合金材质,既具备足够的结构强度,也不会对周边的电磁信号产生干扰,保证传感信号的传输稳定性。设计过程中需要重点关注腔体内部的元件排布空间,要预留出信号引线的走线槽位,引线从主体圆柱段的尾部引出,出线位置做密封处理,避免液体从出线位置渗入内部,同时要平衡整体的重量分布,让重心落在主体圆柱段的中心位置,安装后不会因为重心偏移导致支架长期受力变形。在实际选型应用时,这类结构的传感元件不需要复杂的安装调试,只需要将伸出杆对准待检测的点位,调整好主体的固定位置,确认检测距离在感应范围内即可投入使用,

  维护时只需要定期清理杆端附着的油污、铁屑,就能保证检测精度稳定,适合在自动化生产线的小型检测工位、教学实训设备的结构演示、小型非标设备的点位反馈场景中使用,结构简单可靠,加工难度低,不需要复杂的模具或者多工序拼接就能完成零件制作,建模过程中可以通过旋转凸台命令快速生成主体基础形态,再对连接位置做圆角处理,就能完成整体结构的搭建,适合初学者练习旋转特征、圆角特征的建模操作,理解工业传感元件的结构设计逻辑,掌握安装边界、应力消除、防护设计这些实际工程中需要考虑的设计要点,避免建模时只关注外观形态忽略实际使用的工况需求。
