工业检测用缩放绘图仪结构设计

项目分类:传感器 发布时间:2022-05-03 ID:612108
  • 工业检测用缩放绘图仪结构设计
  • 工业检测用缩放绘图仪结构设计
  • 工业检测用缩放绘图仪结构设计
  • 工业检测用缩放绘图仪结构设计
  • 工业检测用缩放绘图仪结构设计
  • 工业检测用缩放绘图仪结构设计

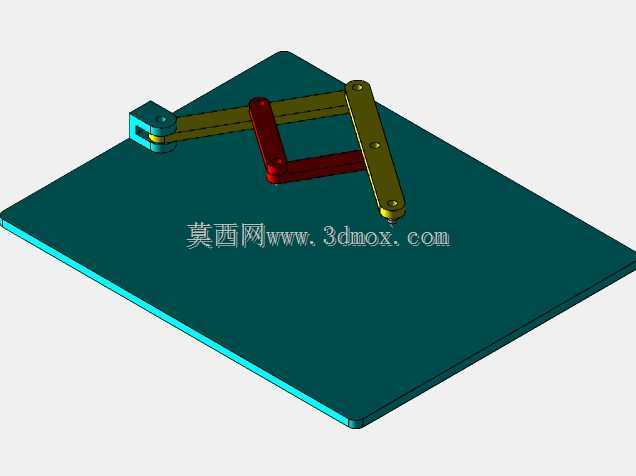

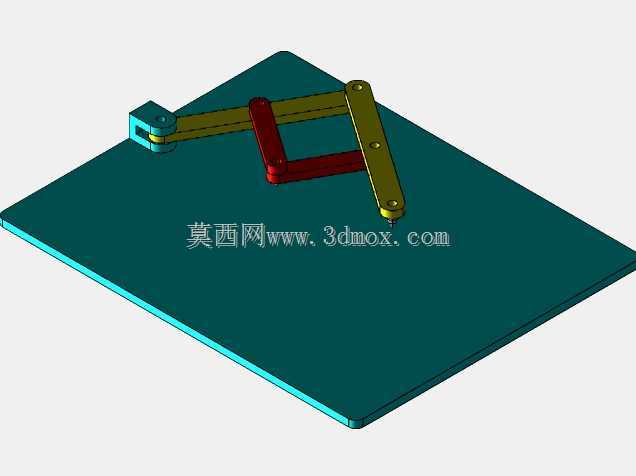

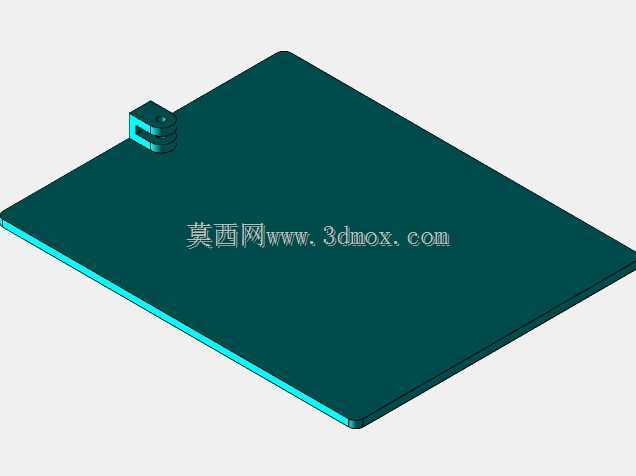

  在工业现场的尺寸测绘、工件轮廓仿形、小批量零件的图纸复刻场景里,这类缩放绘图机构常作为接触式传感测量的辅助执行端,搭配位移传感模块完成不规则轮廓的等比例缩放记录,早年在模具修配、五金件打样环节应用频次很高,不需要复杂的电控系统就能实现1:1或者固定比例的图形转绘,对现场无供电的应急测绘场景适配性很好。整个机构的核心是多组铰接的平行四边形连杆组,每处铰接点都采用小间隙的销轴配合,避免连杆运动时出现虚位导致绘图比例失真,设计时特意将各连杆的铰接孔位做了同轴度公差约束,相邻连杆的连接面做了0.1mm的沉台避让,防止运动过程中连杆侧面发生摩擦卡滞。从安装边界来看,整套机构的固定端预留了两个M6的安装孔位,

  可以直接固定在木质绘图板或者金属工作台的侧边,固定端的转轴中心距离绘图平面的高度控制在45mm,保证绘图笔端的运动平面和纸面完全平行,不会出现笔端倾斜导致的线条粗细不均或者绘图偏移。运动端的笔架位置做了快换结构,可以适配不同直径的绘图笔、划线针,甚至可以加装接触式位移测头,直接把轮廓的位移量传递给后端的传感模块,把机械位移转化为电信号做后续的尺寸分析。设计时特意平衡了各段连杆的重量,长臂段采用了镂空的结构设计,在保证连杆刚性的前提下降低运动惯量,手动操作绘图端移动时不会有明显的坠头感,长臂的直线度控制在0.2mm/m以内,避免长杆弯曲导致的比例误差。在实际使用场景中,这类机构常被用在小型精密铸件的轮廓检测环节,

  把测头端抵在铸件的待测表面,手动移动测头沿着轮廓走一遍,另一端的绘图笔就能在坐标纸上按比例绘出轮廓曲线,配合百分表就能快速检测出轮廓的形位偏差,比单纯用卡尺测量效率高很多,尤其适合带复杂曲面的小零件抽检。机构的比例调节是通过调整连杆上的滑块固定位置实现的,滑块上带锁紧螺丝,调整到对应比例的刻度位置后锁紧就能固定缩放比,刻度位置是按照连杆长度的比例关系预先做的激光打标,调整时不需要额外计算,直接对齐刻度就能保证比例精度,误差控制在1%以内,完全满足现场测绘的精度要求。铰接点的销轴都做了淬火处理,表面硬度达到HRC45以上,长期反复转动也不会出现磨损松旷,销轴端部采用卡簧限位,不需要额外的紧固件防松,

  日常维护只需要定期在铰接点滴少量润滑油就能保证运动顺畅。整套机构的运动范围覆盖了300mm*200mm的测绘区域,足够覆盖绝大多数小型机械零件的轮廓尺寸,不需要中途重新固定工件,笔架的下压力度可以通过尾部的小弹簧调整,既能保证绘图笔和纸面接触稳定,又不会因为压力过大导致笔尖刮纸或者运动阻力变大。在做三维建模的时候,每处铰接的配合间隙都按照实际装配公差做了预留,连杆之间的运动干涉做了全行程校验,保证整个运动范围内没有零件碰撞,固定端的底座做了加强筋设计,避免锁紧安装时底座出现变形影响铰接点的同轴度。和纯电控的测绘设备相比,这种纯机械结构的缩放绘图机构可靠性更高,对使用环境没有要求,在车间现场的油污、粉尘环境下也能正常工作,不会出现电子设备的信号干扰、电池亏电之类的问题,作为传感测量的辅助机械结构,能大幅降低现场轮廓测绘的操作门槛,普通质检人员不需要复杂的培训就能快速上手操作。
