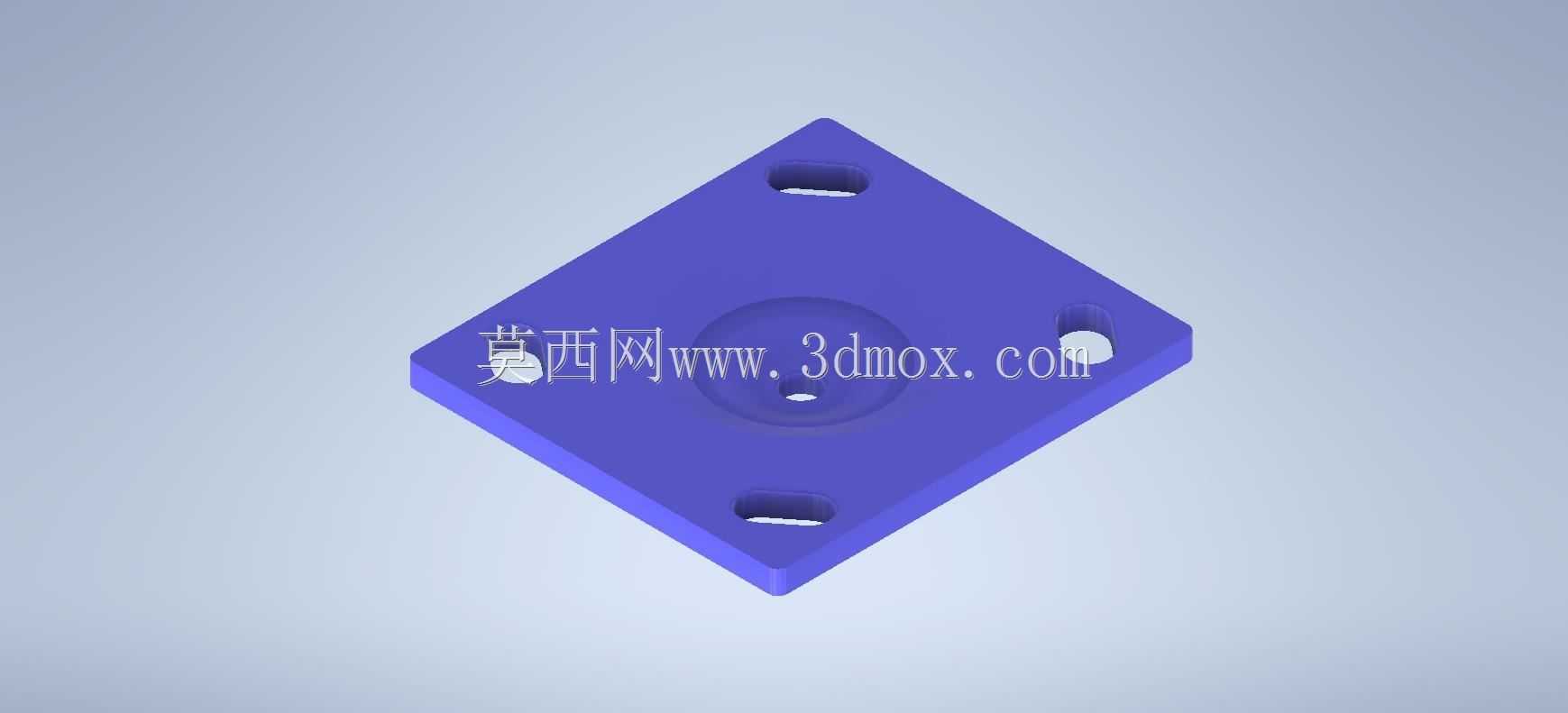

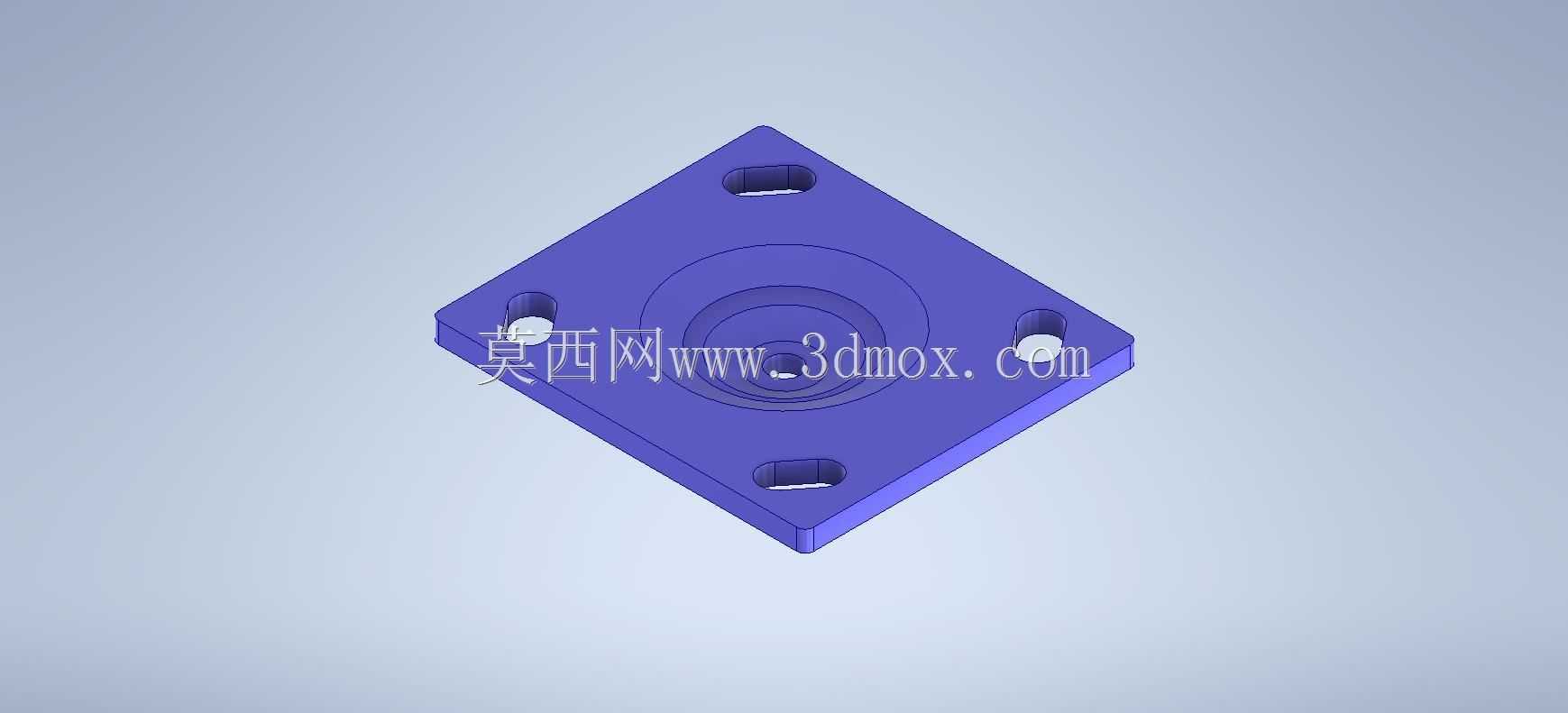

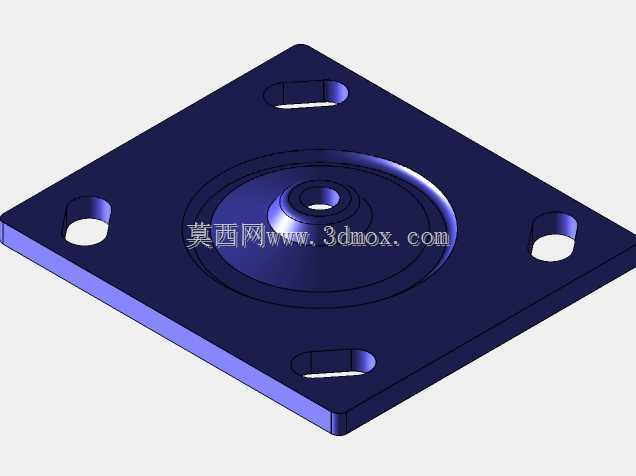

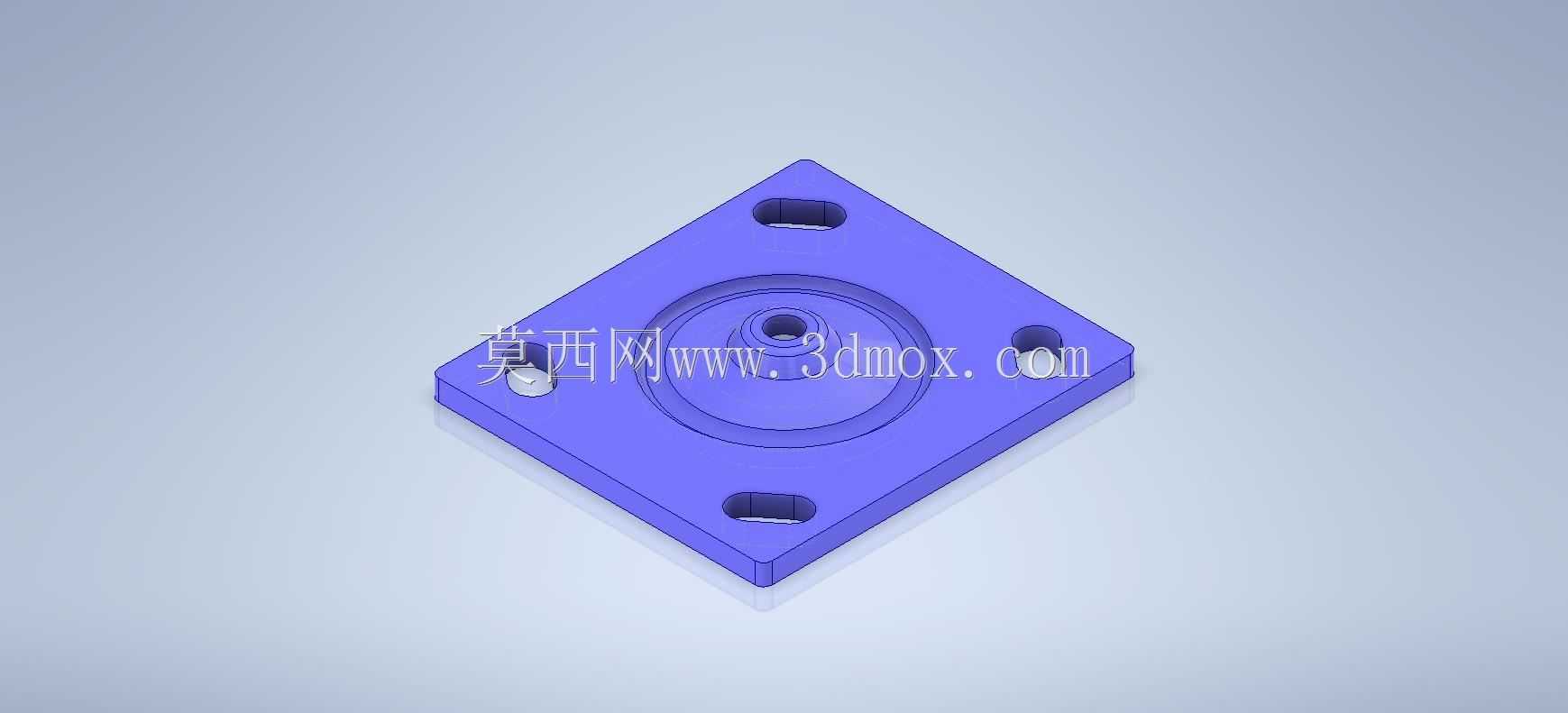

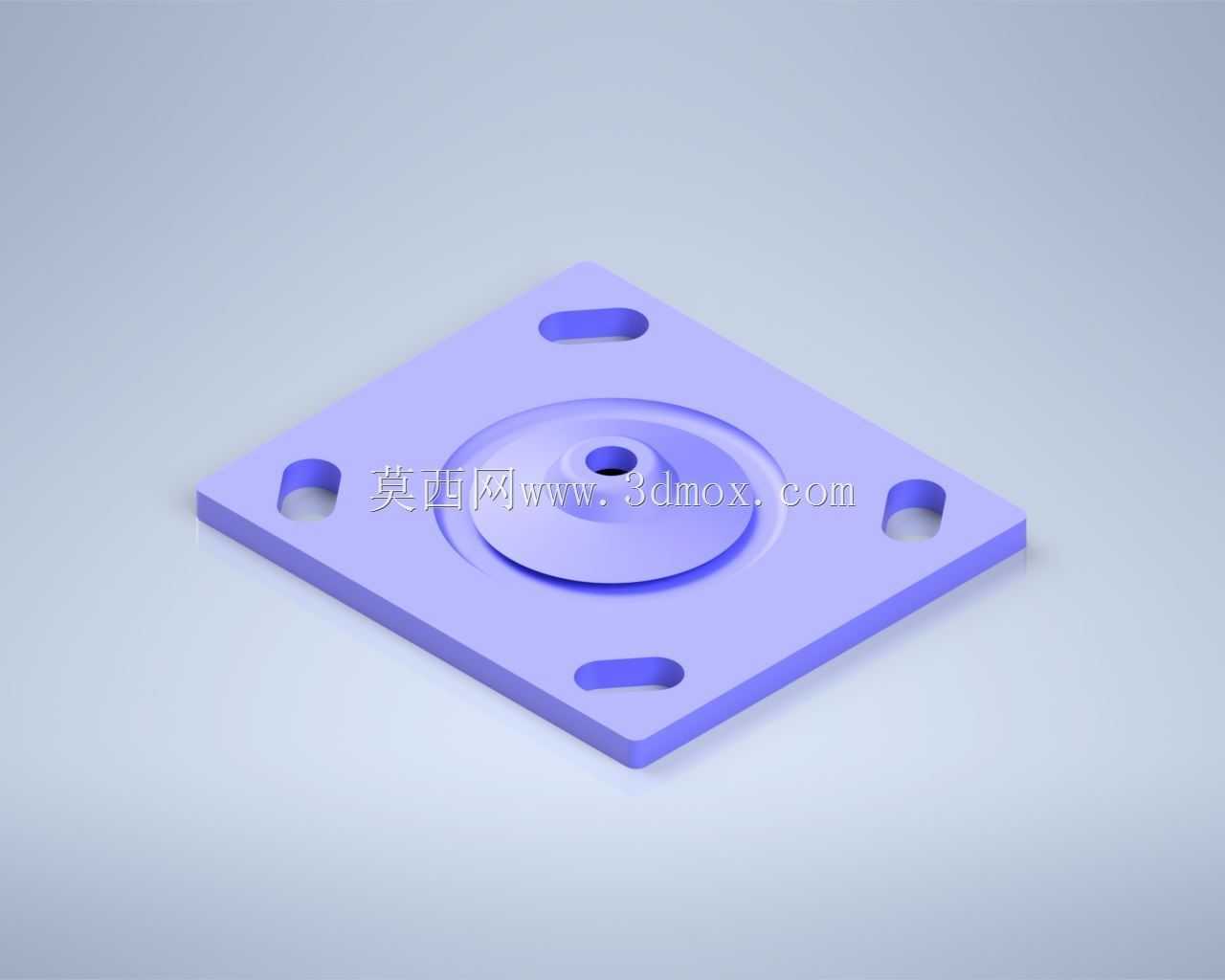

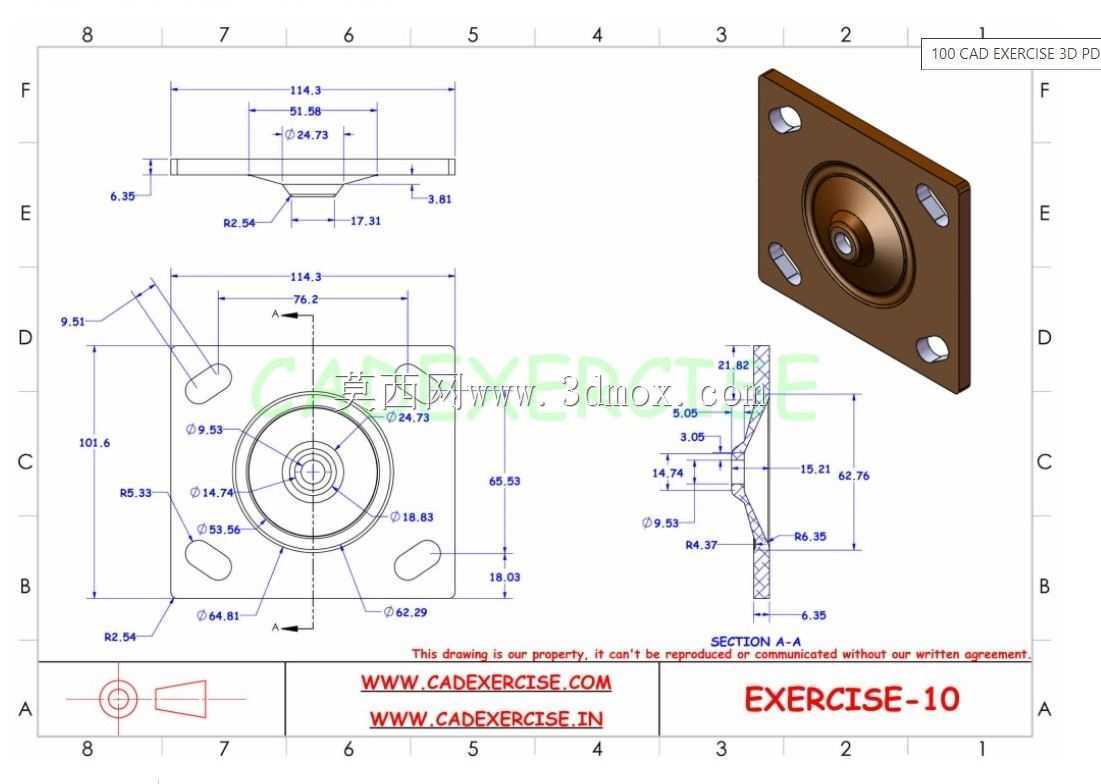

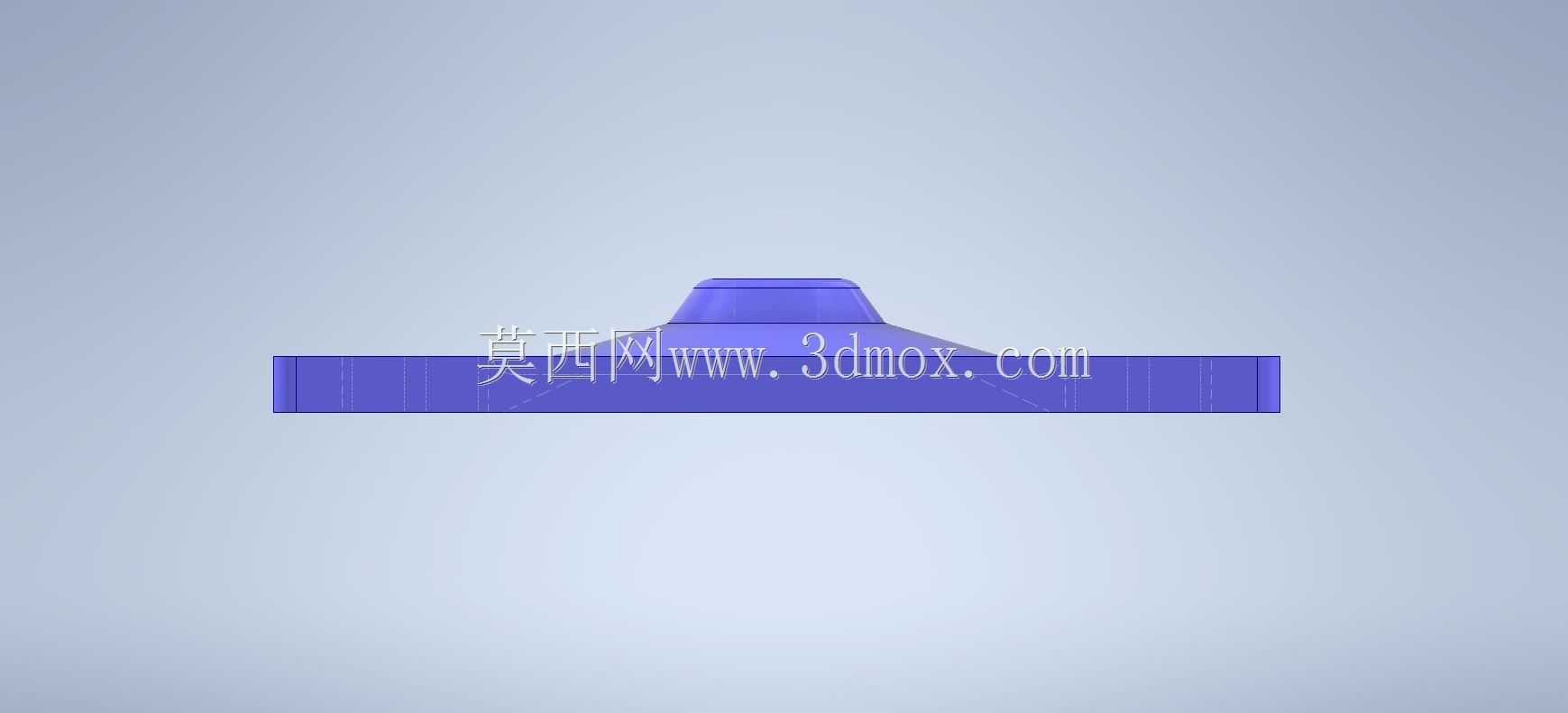

方形法兰式安装基座三维练习构件

　　这类带中心凸台的方形安装基座，在轻工自动化输送线、小型检测设备的传感安装工位十分常见，日常做结构设计时经常会碰到类似的安装定位需求。先从安装边界说起，方形底板的四个角做了长圆孔设计，这是现场安装调试时最实用的结构，长圆孔的长度方向预留了2-3mm的调节余量，不用在装配时反复配打安装孔，哪怕机架上的预钻孔位有小范围偏差，也能通过长圆孔调整位置，保证中心凸台的轴线和对接部件的同轴度，四个安装孔的孔位做了沉头处理，装配后内六角螺栓的头部不会突出底板平面，避免和上方对接的部件产生干涉。中心区域的环形凸台是核心定位结构，凸台的外圆和对接部件的内孔采用小间隙配合，配合公差一般选H7/h6即可，既能保证装配时的导向顺畅，又能限制径向的窜动，

　　凸台中心的通孔是走气路、走线或者穿定位销的通道，根据实际使用场景的不同，这个通孔可以加工成光孔或者内螺纹孔，如果是用于传感器安装，这个孔刚好可以穿过传感器的线缆，同时凸台的端面可以作为传感器的轴向定位面，保证传感器的检测端面和被测工件的距离符合检测要求。设计这类零件的时候，首先要确认对接部件的安装尺寸，先定中心凸台的外径和高度，凸台的高度要保证对接部件安装后，不会和底板平面产生剐蹭，一般预留0.5-1mm的间隙即可，然后根据安装空间的大小确定方形底板的边长，底板的厚度要根据承载的重量来选，要是只是安装小型光电传感器或者轻量的导向部件，厚度选5-8mm就足够，要是承载较重的执行部件，厚度要加到10mm以上，同时底板的背面可以做减重槽，

　　在保证结构刚性的前提下减少零件重量，降低材料成本。四个角的长圆孔位置要避开中心凸台的加强区域，长圆孔的宽度要比选用的安装螺栓直径大0.5-1mm，方便安装时调整，长圆孔的两端要做圆弧过渡，避免应力集中，要是零件采用钣金折弯或者铣削加工，这个圆弧的半径不能小于加工刀具的最小半径。实际应用里，这类基座有时候会用来安装小型的导向轴支座，或者作为气动管路的转接安装板，凸台的端面平面度要求要控制在0.02mm以内，保证对接部件安装后的垂直度，要是用于有密封要求的场景，凸台的端面上还可以加工密封槽，安装O型圈来实现气路或者液路的密封。建模的时候要注意拔模角度的设置，如果是采用注塑或者压铸工艺生产，底板和凸台的侧壁要做1-2度的拔模斜度，

　　方便脱模，要是采用机加工工艺，就不用设置拔模角，直接按零件的实际尺寸建模即可，四个角的棱边要做0.5-1mm的倒角，去除加工毛刺，避免装配时划伤操作人员。另外这类零件的材质选择也很灵活，普通工况下用Q235钢板铣削加工后做发黑处理即可，要是用于有腐蚀的环境，可以选用304不锈钢，要是对重量有要求，也可以用铝合金6061加工后做阳极氧化处理，表面硬度和耐腐蚀性都能满足使用要求。在装配场景里，这类基座一般是通过四个螺栓固定在型材机架或者设备台面上，调整好位置后再拧紧螺栓，中心凸台对接的部件可以通过侧面的紧定螺钉或者端面的螺栓固定在凸台上，保证连接的可靠性，要是需要频繁更换对接部件，凸台的外圆可以做一定的硬度处理，比如淬火到HRC40-45，减少多次拆装带来的磨损，保证定位精度的持久性。
