开口型夹紧式轴座连接固定结构件

　　这类开口夹紧式结构件，在轻工输送、小型自动化装配线、实验室检测设备的轴系布局里十分常见，核心作用是在不破坏轴表面加工精度的前提下，实现轴上部件的周向与轴向定位，相比传统顶丝固定的结构，它的夹紧力分布更均匀，不会在光轴表面留下顶丝压痕，后续调整轴上部件位置时也不会因为压痕卡滞，拆装维护的效率更高。从实际使用场景来看，这类零件常被用在直径12-20mm的光轴支撑场景，比如小型皮带输送机的从动辊轴端固定、视觉检测设备的光源安装杆锁紧、实验室流体管路的阀件安装支架定位，只要是需要沿光轴调整位置后锁紧固定的场景，这类开口夹紧结构都能适配。

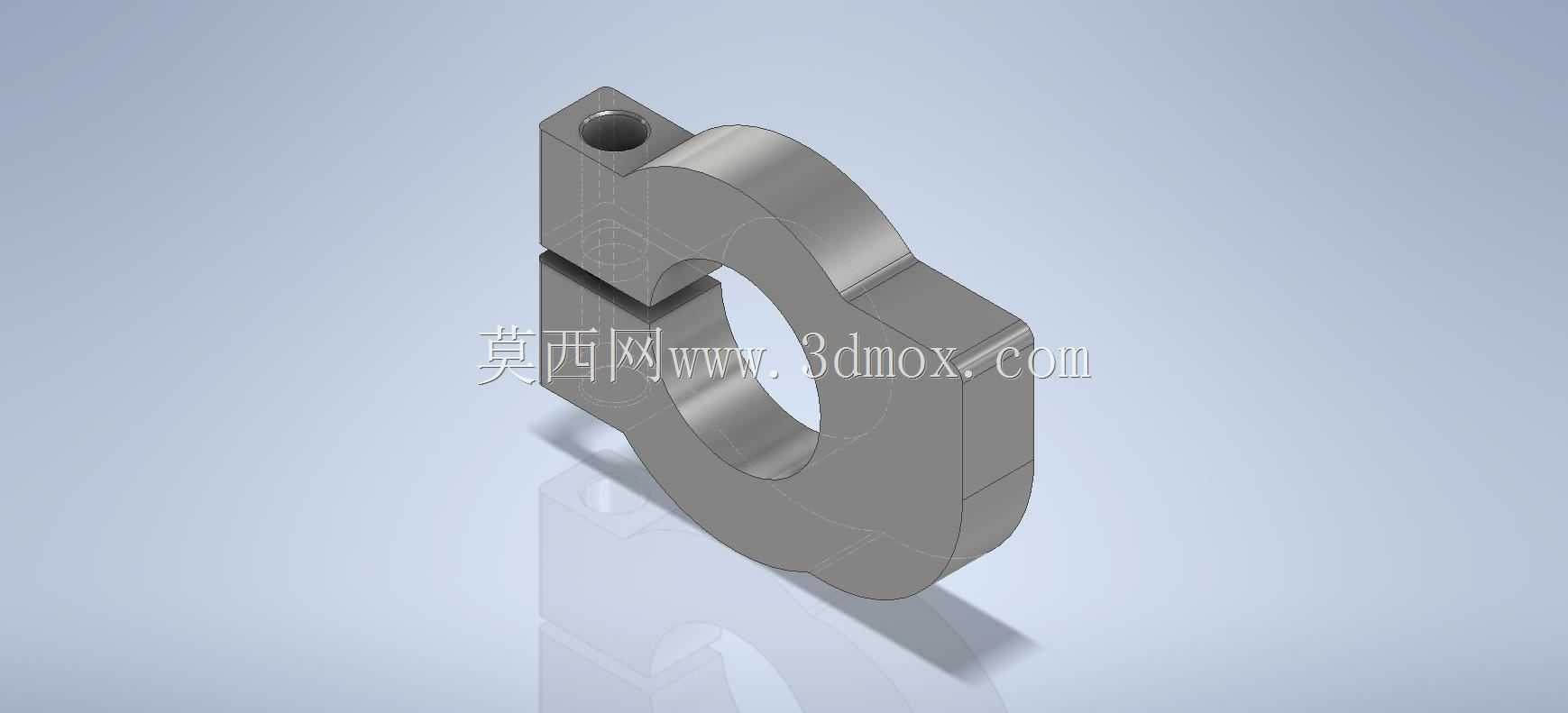

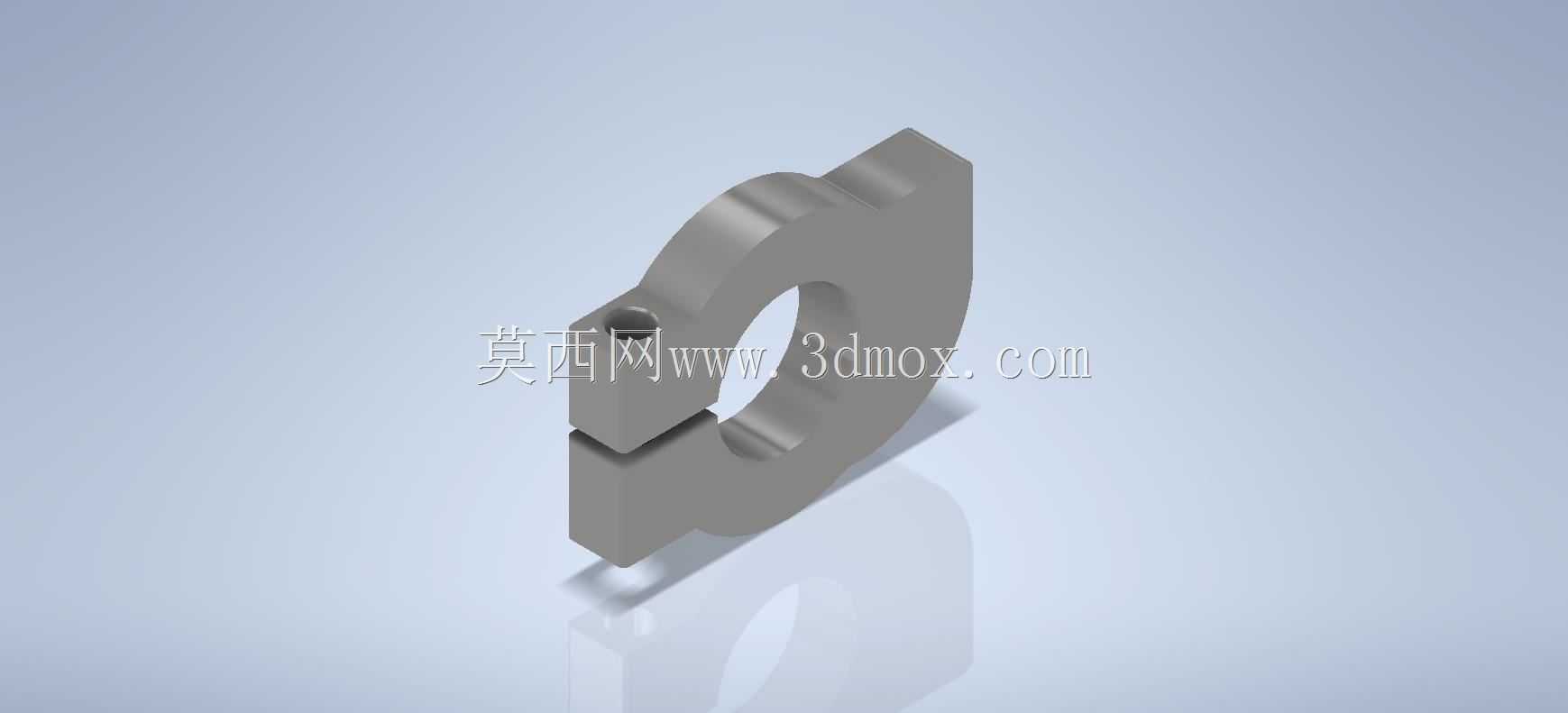

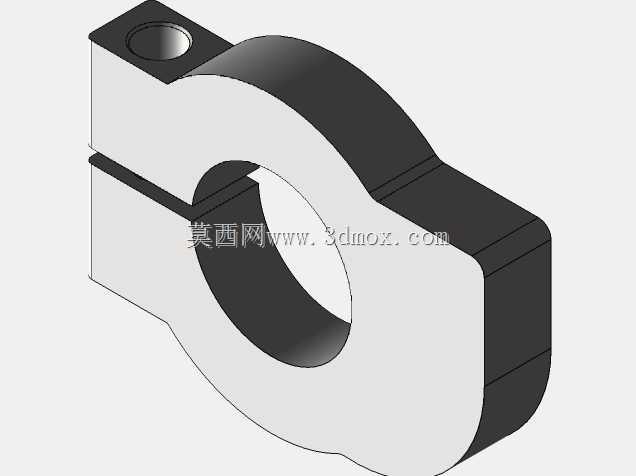

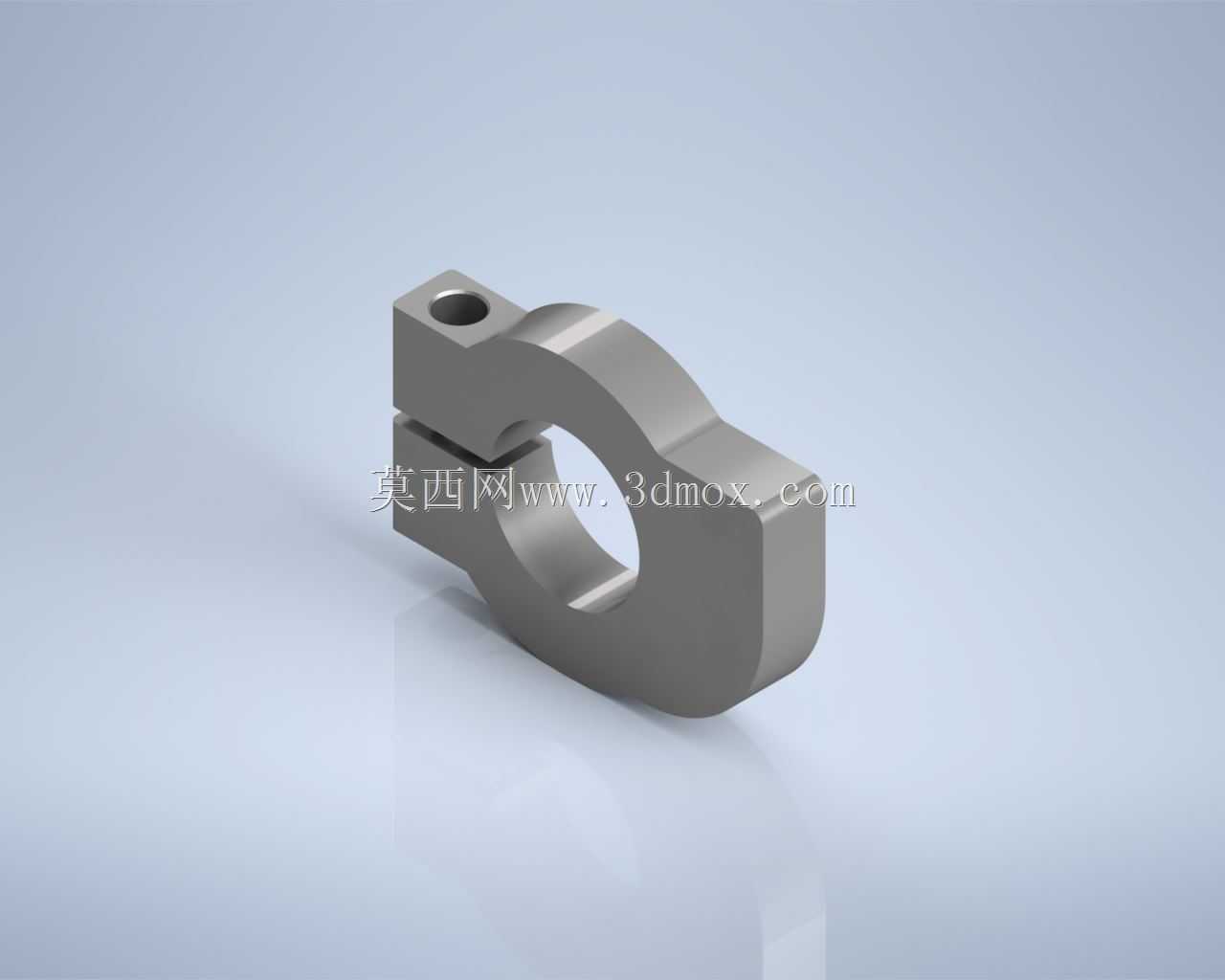

　　设计这类零件的时候，首先要考虑的是夹紧力的冗余量，开口处的间隙通常预留0.8-1.5mm，保证螺栓锁紧时，开口两侧的形变处于材料弹性变形区间，不会因为反复拆装出现塑性变形导致夹紧失效。主体的环形内孔需要和适配光轴保持H7/h6的间隙配合，既保证安装时能顺利套入光轴，又不会因为间隙过大导致锁紧后出现轴的偏心偏斜。零件一侧延伸出的带孔凸台，是用来安装附属部件的安装位，这个凸台的孔位通常设计成通孔或者螺纹孔，根据实际安装需求可以固定传感器支架、行程开关挡片、管路固定卡等小型附属零件，凸台和主体环形部分的过渡处做了R角过渡，避免铣削加工时出现应力集中，同时也能减少零件受载时的断裂风险。

　　从安装边界来看，这类零件的整体宽度通常控制在20-30mm，环形部分的外径比适配轴径大12-18mm，保证夹紧时的结构强度足够，不会因为壁厚过薄出现锁紧时的开裂。开口处的两个锁紧面需要保持平行，平面度控制在0.05mm以内，保证螺栓锁紧时受力均匀，不会出现单边贴合导致的夹紧力不足。零件的所有棱边都做了0.5mm的倒角处理，一方面是去除加工毛刺避免安装时划伤操作人员，另一方面也能减少零件在装配过程中和相邻部件的磕碰损伤。

　　实际选型使用时，需要注意这类夹紧件的适用轴径范围，不能超范围使用，比如适配16mm轴的零件强行夹18mm的轴，会导致开口间隙完全闭合后仍无法抱紧轴，长期使用会出现部件滑移移位；如果夹直径过小的轴，会导致开口形变量过大，超出材料的弹性极限，后续拆装后无法恢复原有尺寸，夹紧精度下降。另外这类零件通常采用45号钢或者铝合金加工，钢制零件表面做发黑处理防锈，铝合金零件做阳极氧化提升表面硬度，根据使用环境的承重需求选择对应材质，承重较大的场景选钢制件，需要轻量化的场景选铝合金件。

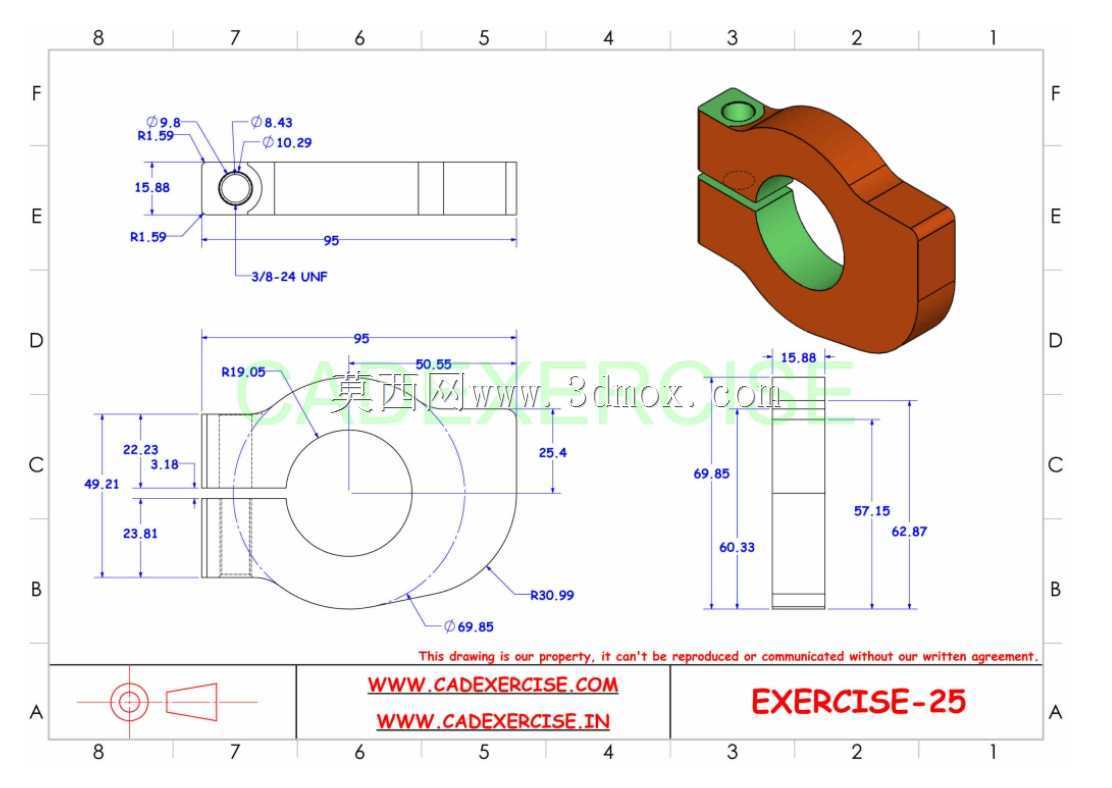

　　建模过程中需要注意开口处的缝隙建模要和实际加工预留量一致，不能把开口做成完全闭合的状态，否则后续出工程图时会误导加工人员，导致加工出来的零件没有夹紧调节余量。环形内孔的圆柱度要控制在0.02mm以内，保证和光轴贴合时的接触面积足够，避免局部接触导致的夹紧力不足。凸台上的安装孔位置要和主体环形部分保持合理的壁厚距离，避免孔位距离外壁过近导致锁紧时孔位开裂。
