阶梯式带中心通孔同轴回转练习零件

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612018
  • 阶梯式带中心通孔同轴回转练习零件
  • 阶梯式带中心通孔同轴回转练习零件
  • 阶梯式带中心通孔同轴回转练习零件
  • 阶梯式带中心通孔同轴回转练习零件
  • 阶梯式带中心通孔同轴回转练习零件
  • 阶梯式带中心通孔同轴回转练习零件

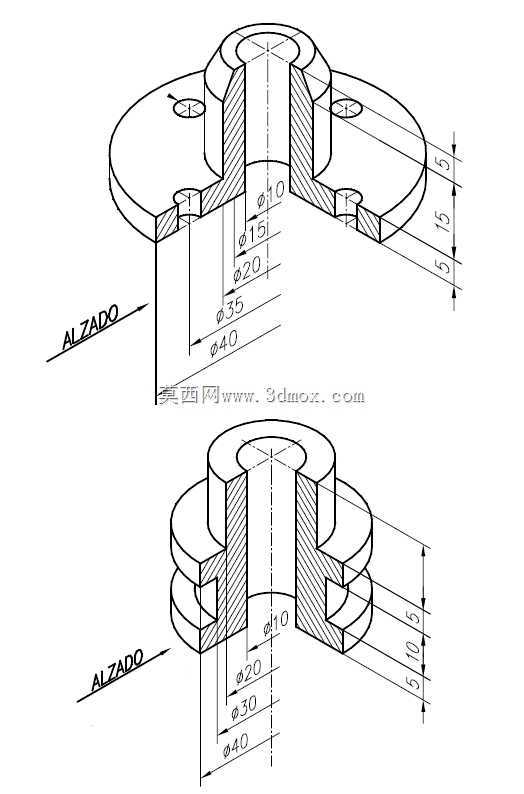

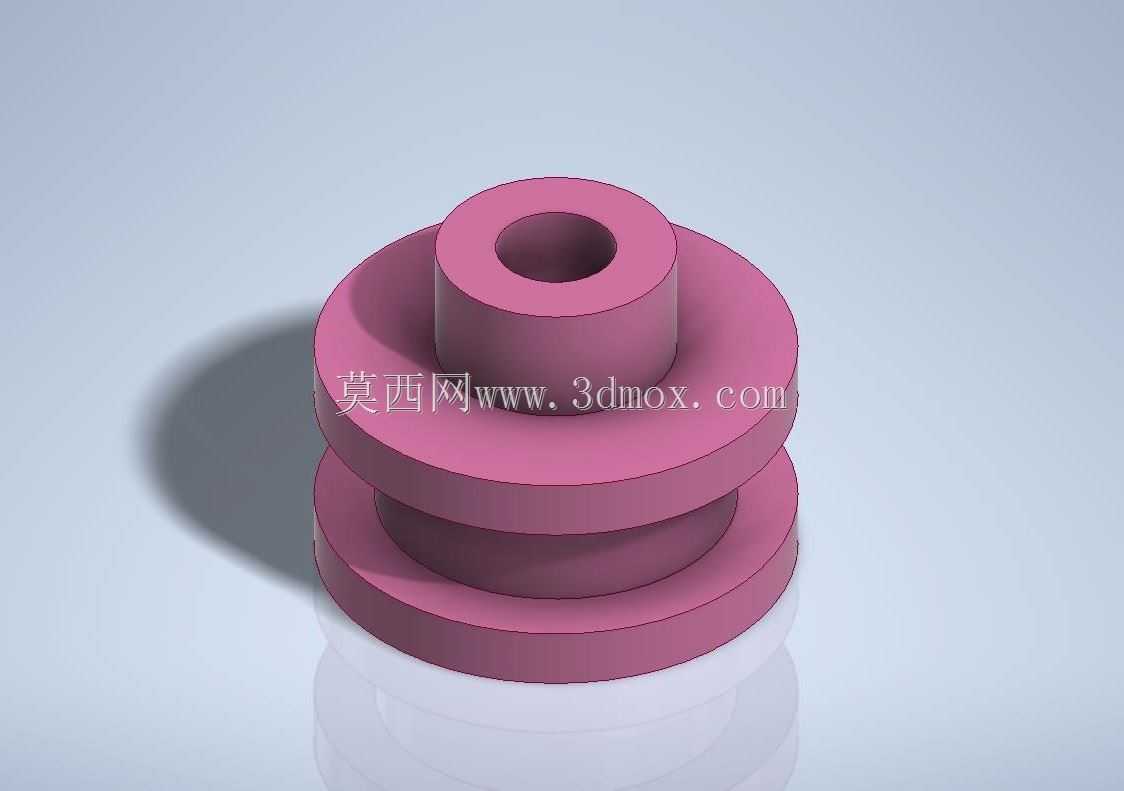

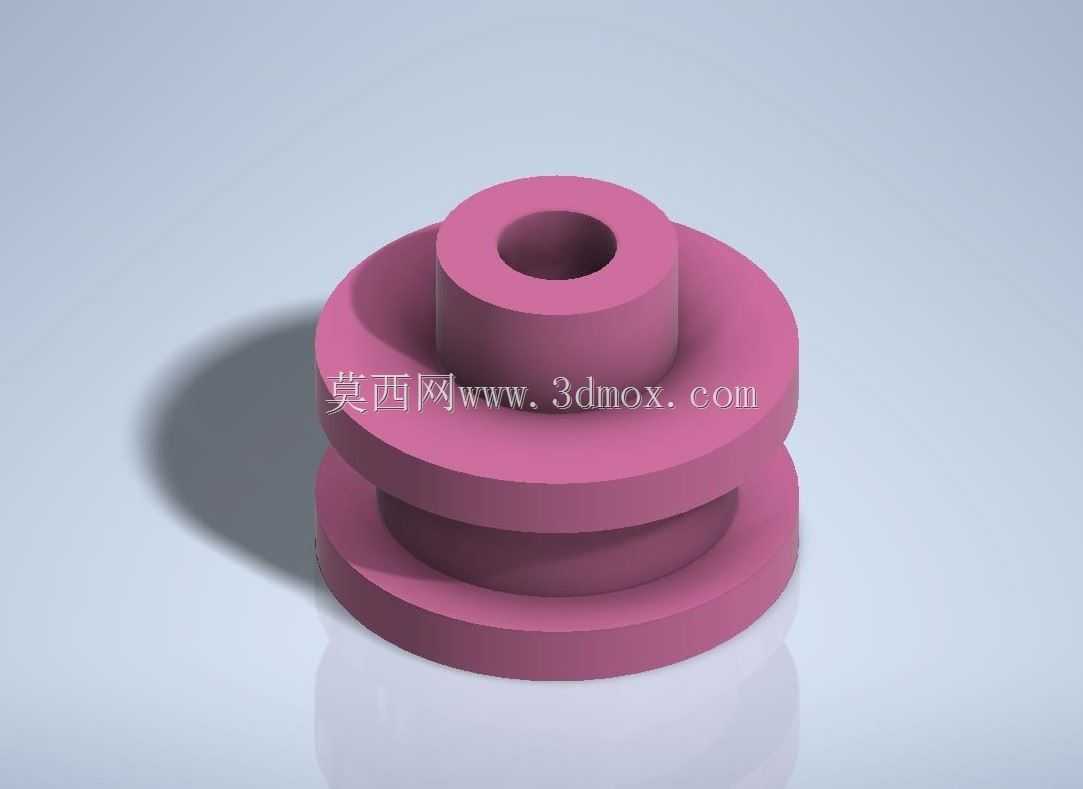

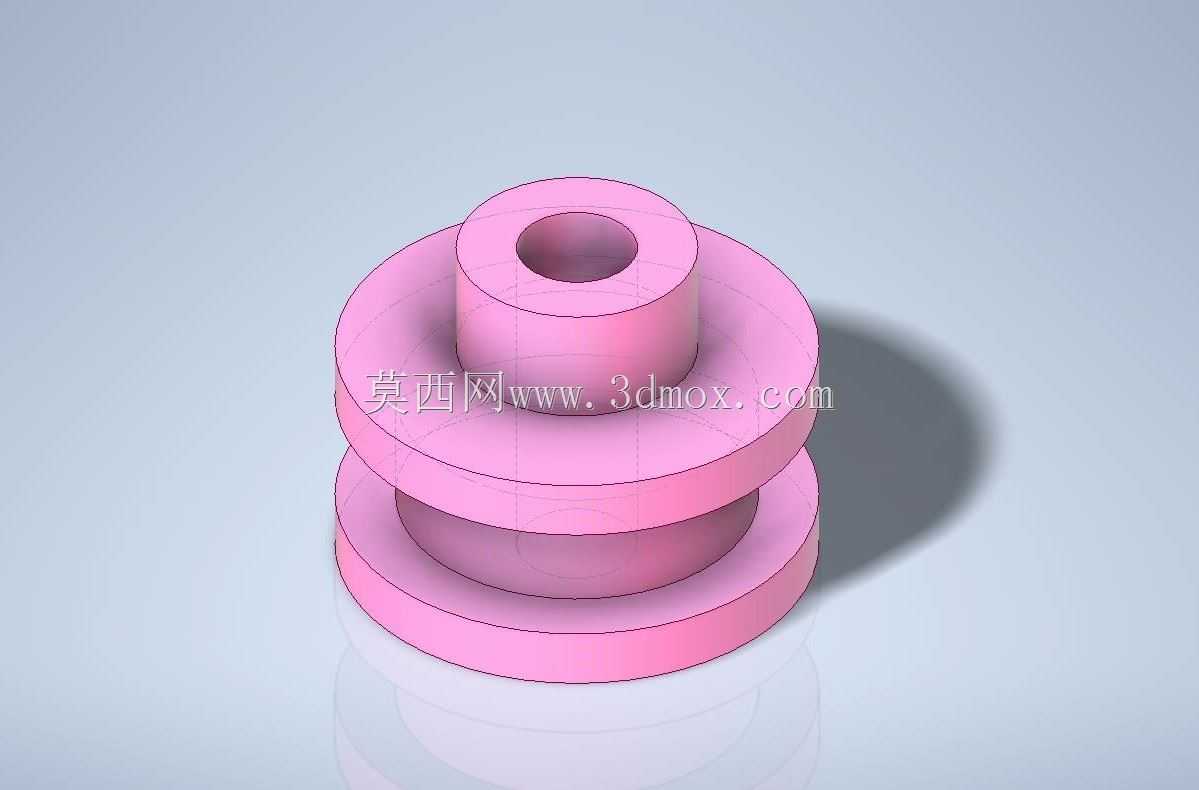

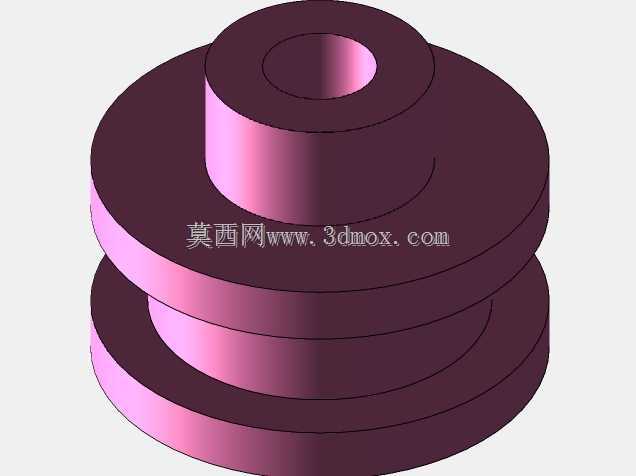

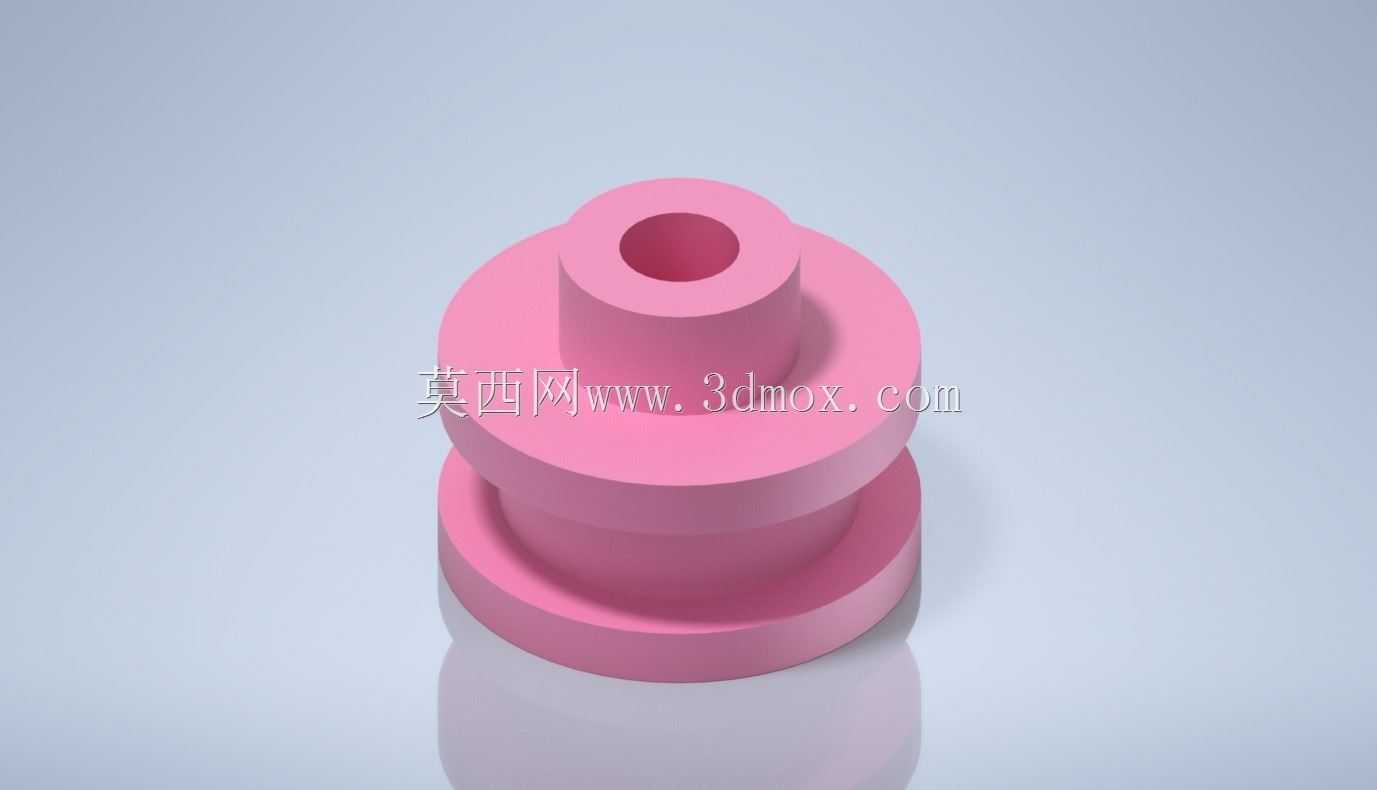

  这类同轴阶梯带中心通孔的回转类零件,在轻工输送设备、小型流体控制回路、常规工装夹具的定位模块中都有高频应用场景,很多入门结构设计人员在练习回转类零件建模时,都会从这类同轴多台阶结构入手,吃透这类结构的建模逻辑,后续处理轴类、套类、盘类零件的设计工作会顺畅很多。从实际功能来看,这类零件最常见的用途是作为轴系的定位隔套,穿装在固定心轴上,通过不同直径的台阶端面实现相邻零件的轴向限位,比如在小型带轮传动组件中,这类零件可以垫在带轮和轴承内圈之间,避免带轮转动时和轴承端盖发生摩擦,同时能保证带轮的安装位置和传动带的中心面对齐,减少传动过程中的皮带偏磨问题。也有部分同结构的零件会作为简易的导向衬套使用,中心通孔穿过导向杆,外侧的台阶面用来固定导向座的安装位置,在小型直线往复运动的机构里,这类结构能兼顾导向和轴向定位的作用,不需要额外加工定位卡槽就能完成装配限位。

  设计这类零件的时候,首先要保证所有外圆台阶和中心通孔的同轴度公差,常规工况下同轴度要控制在0.02mm以内,如果是用在高速回转的轴系上,同轴度要求还要提升到0.01mm,不然转动过程中会产生明显的偏心振动,带动整个传动机构出现异响,严重时还会加剧轴承的磨损,缩短整套组件的使用寿命。台阶的端面和中心轴线的垂直度也需要重点控制,尤其是用来做轴向定位的台阶面,垂直度超差的话,被定位的零件安装后会出现倾斜,比如带轮倾斜会导致皮带两边张紧力不一致,运行过程中皮带会持续往张紧力大的一侧跑偏。建模过程中要优先以中心轴线作为全局基准,先绘制半截面的二维轮廓,通过旋转凸台命令一次性生成主体结构,不要分多个圆柱特征堆叠拼接,不然容易出现台阶面衔接处的微小错位,后续导出工程图的时候也会出现多余的轮廓线,影响加工人员对图纸的判读。

  从安装边界来看,这类零件的轴向总长度要比设计预留的安装间隙大0.03-0.05mm,装配后能形成轻微的预紧力,避免设备运行过程中因为振动出现零件窜动;最大直径的外圆台阶要比相邻安装零件的内孔直径小0.1-0.2mm,保证装配时能顺利嵌入定位槽,不会出现卡滞;中心通孔的直径要比穿装的心轴直径大0.02-0.04mm,属于间隙配合范畴,既方便装配时的穿装操作,也不会因为间隙过大导致径向晃动量超标。如果是用在有粉尘或者切削液飞溅的工况下,还可以在最外侧的台阶边缘加工一个0.5mm的45度倒角,既可以去除加工后的锐边避免装配时划伤操作人员,也能在安装密封胶圈的时候起到导向作用,避免胶圈被锐边切破影响密封效果。另外这类零件的台阶过渡处如果没有特殊的应力要求,可以直接加工成直角过渡,如果是用在受冲击载荷的工况下,要在台阶衔接处加工R0.5-R1的圆角,减少应力集中的问题,避免零件在反复冲击下从台阶位置出现断裂。很多新手建模时容易忽略倒角和圆角的细节,直接生成直角结构,实际加工出来的零件锐边很容易在运输和装配过程中产生磕碰变形,影响最终的装配精度。
