可调式多触点定位夹紧工装结构

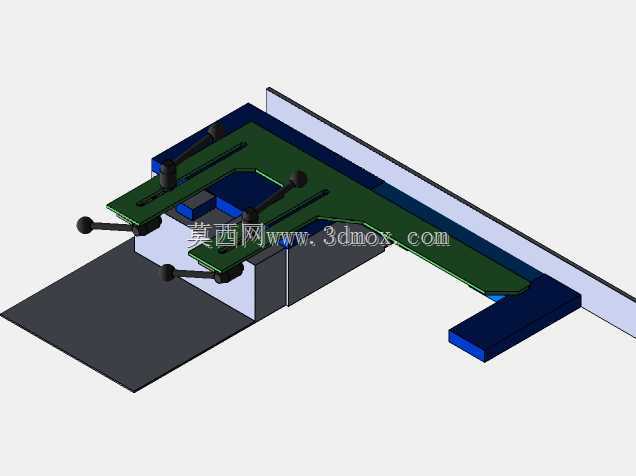

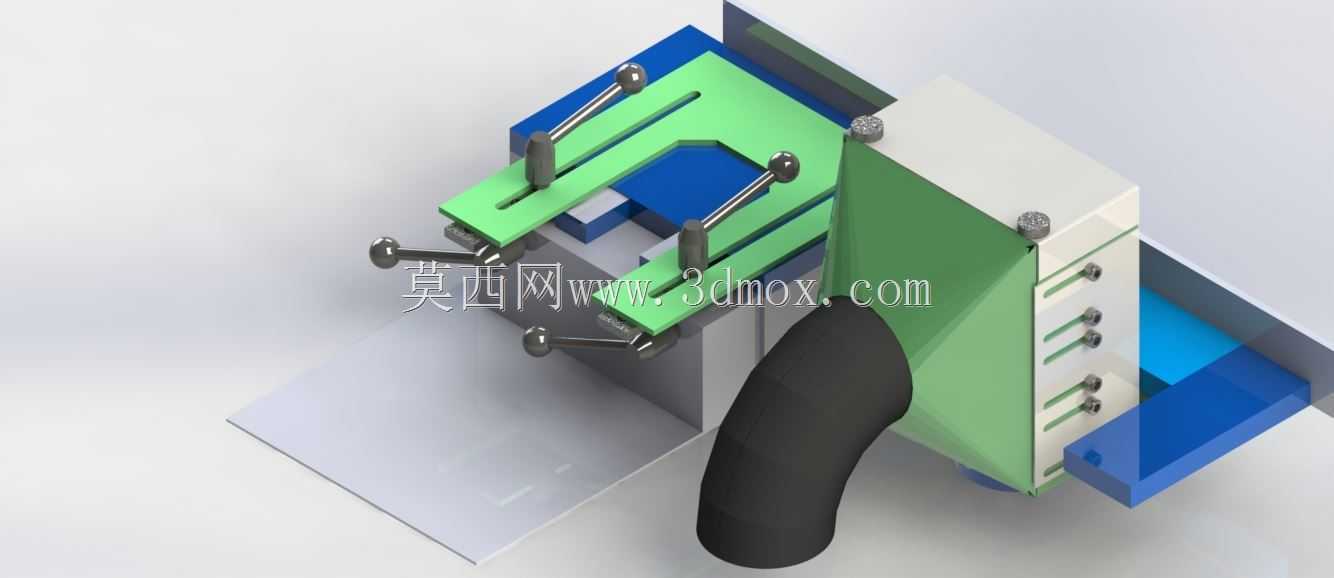

　　这套可调式多触点定位夹紧结构，主要面向小尺寸异形工件的精密装夹场景，常见于小型零部件的检测工位、精密装配工序以及小批量多品种工件的机加工辅助装夹环节，能适配不同轮廓的待加工工件，减少定制工装的重复投入成本。从结构布局来看，主体采用模块化拼接设计，绿色的安装基座作为承载主体，预留了多组安装孔位，可根据实际工位需求固定在工作台或者流水线旁的安装支架上，基座侧面的多组可调夹紧臂是核心功能部件，每根夹紧臂末端都配置了球形压头，这种压头设计能在接触工件表面时自动适配接触面角度，避免硬接触刮伤工件表面，同时保证夹紧力均匀分布，不会因为工件表面存在微小斜度就出现压合不实、装夹偏移的问题。

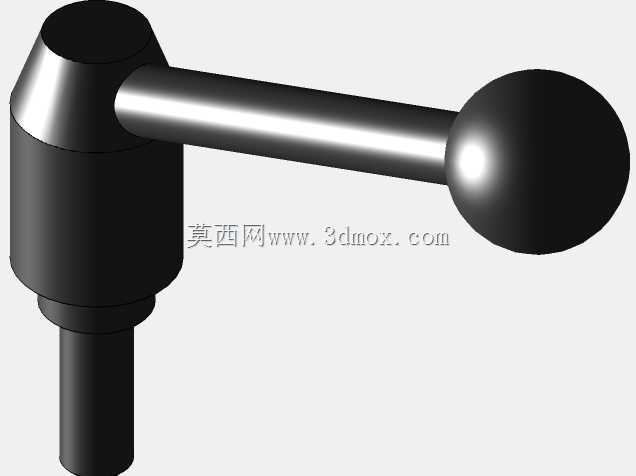

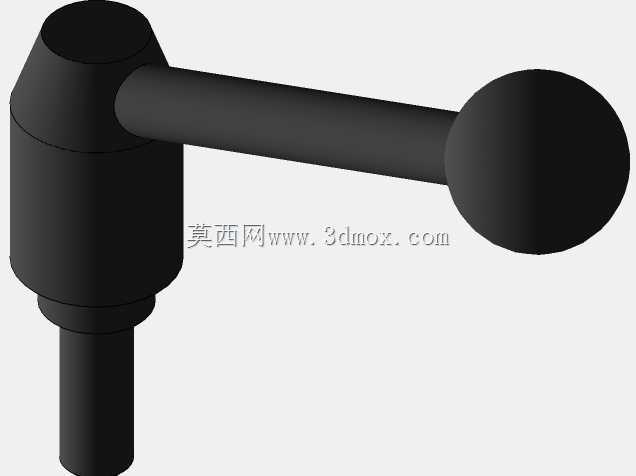

　　夹紧臂的调节采用滑槽式结构，臂身可沿基座上的开槽做横向位置调整，调整到位后通过臂身根部的锁紧旋钮固定位置，不需要额外借助工具就能快速完成不同尺寸工件的装夹参数调整，适配的工件宽度范围可覆盖20mm到120mm区间，安装时需要预留的操作边界为基座外侧各留80mm的操作空间，方便操作人员调整锁紧旋钮、取放工件，基座底部的安装孔位采用标准孔距设计，可直接适配通用型工作台的T型槽间距，不需要额外加工转接板就能完成固定。

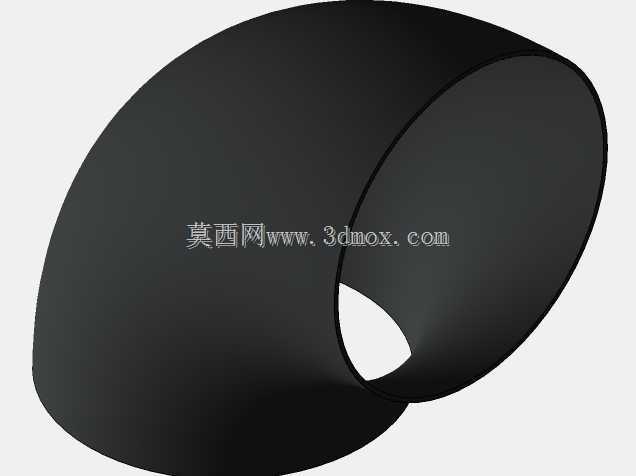

　　结构中搭配的蓝色限位块采用可拆卸设计，可根据工件的定位基准需求更换不同厚度、不同轮廓的限位块，作为工件装夹的侧向定位基准，保证每次装夹的工件位置重复精度控制在0.1mm以内，满足精密检测、轻量铣削、部件压装等工序的定位要求。黑色的柔性护管从基座侧方引出，内部可布置检测线路或者气路管线，适配带到位检测功能的升级版本，可接入生产线的自动化控制系统，实现装夹到位的信号反馈，避免未夹紧就启动工序的生产风险。

　　设计过程中优先考虑了操作的便捷性，所有调节部件都布置在操作人员的正面操作区域，不需要探身或者绕到设备侧面就能完成全部调整动作，夹紧力的大小可通过臂身的调节旋钮控制，针对薄壁类工件可调小夹紧力避免工件变形，针对硬质金属工件可增大夹紧力保证加工过程中不会出现位移。基座与各活动部件之间都预留了足够的间隙，不会因为加工碎屑、灰尘堆积导致调节卡滞，日常维护只需要定期在滑槽位置涂抹少量润滑脂就能保证长期顺畅使用，整体结构没有易损的复杂传动部件，使用寿命远高于普通的固定式工装夹具。

　　在实际产线应用中，这类工装可替代多套针对单一工件设计的专用夹具，尤其适合多品种小批量的生产模式，换型时间可控制在1分钟以内，不需要重新校准定位基准，只需要调整各夹紧臂的位置、更换对应规格的限位块就能快速切换生产型号。结构的整体重量控制在3.2kg左右，单人就能完成搬运和安装固定，不需要借助吊装设备，可灵活布置在不同的工位上，既可以作为独立的手工操作工装使用，也可以集成到半自动化的装配设备中作为工件定位单元使用，适配性较强。
