可移动倾斜式白板支撑支架结构设计

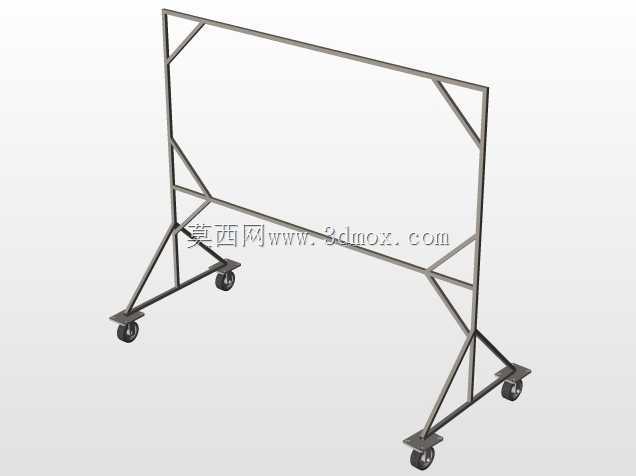

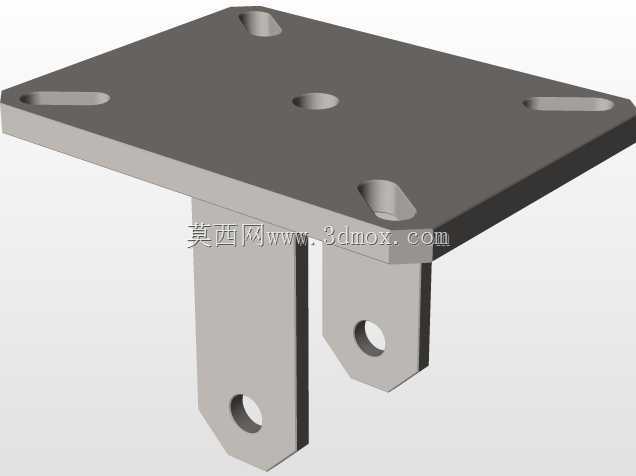

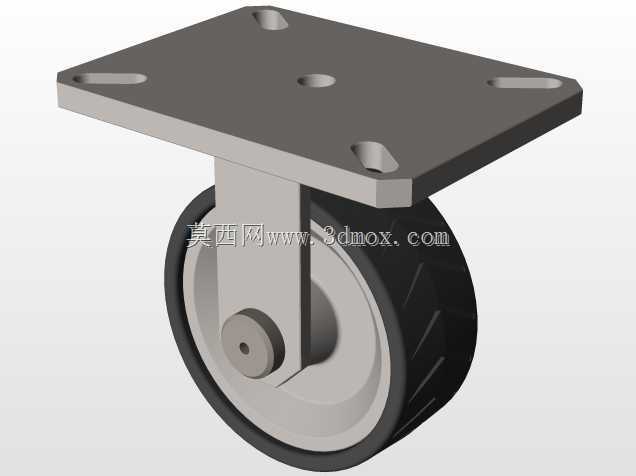

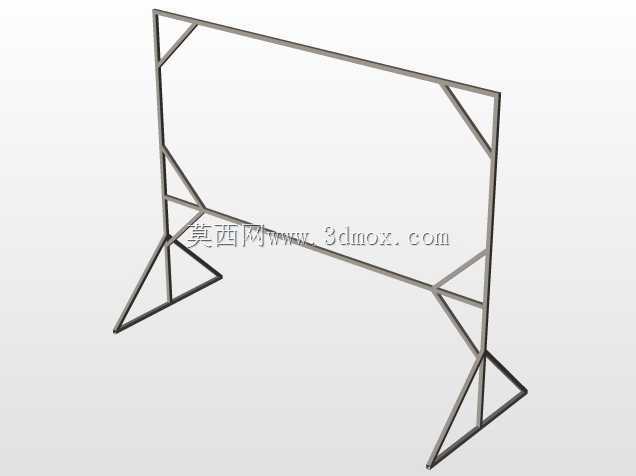

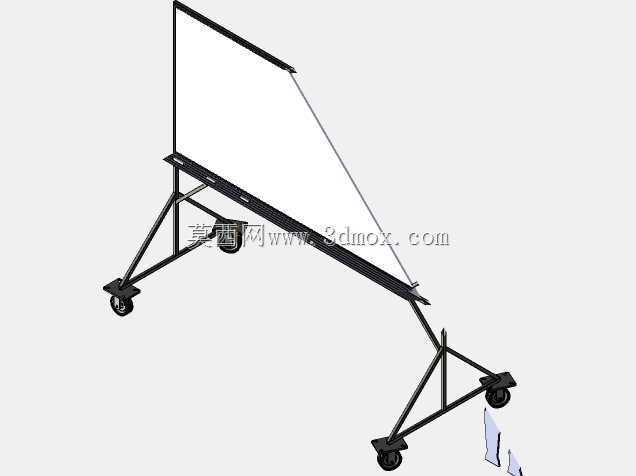

　　日常办公场景里，固定墙面的白板往往受限于安装位置，无法适配不同会议空间、培训场景的灵活布置需求，这款可移动倾斜式白板支撑支架，就是针对这类空间适配痛点做的结构设计。从实际使用场景出发，支架底部采用四脚轮支撑布局，四个脚轮分别布置在底架的四个端点位置，其中两个脚轮带锁止结构，移动时可以轻松推动整体设备在平整地面转移位置，到达指定使用点位后踩下锁止卡扣，就能避免使用过程中支架出现滑移偏移。底架采用三角斜撑的焊接结构，主支撑臂从底架前端向上延伸承托白板下沿，后侧斜向支撑杆连接底架后端与白板上沿固定位，形成稳定的三角形受力结构，哪怕白板书写时施加侧向的按压力，整体支架也不会出现倾覆风险。

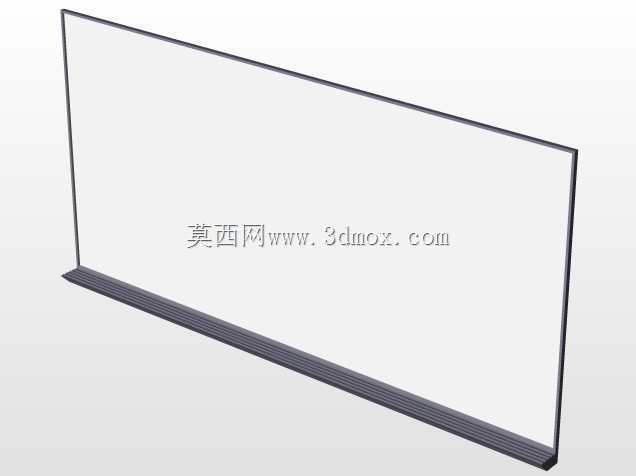

　　白板的固定位做了可倾斜角度调节的结构设计，区别于传统垂直固定的白板支架，这款支架可以根据使用场景调整白板的倾斜角度：站立书写时可以将白板调整至略微向后倾斜的角度，减少书写时手腕的悬空受力；作为展示面板使用时，可以调整至接近垂直的角度，方便不同位置的观看者清晰看到板面内容。支架的白板固定边框采用分段式卡扣结构，适配常规尺寸的通用白板，安装时只需要将白板边沿卡入卡扣位，拧紧侧面的紧固螺丝即可完成固定，不需要额外在白板上打孔，不会破坏白板本身的板面结构。

　　从安装边界来看，支架整体展开后的占地宽度控制在1.2米以内，纵向深度在0.8米左右，哪怕是小型会议室的边角位置也可以放置，不会占用过多通行空间。支撑臂的高度做了适配常规书写高度的设计，白板安装完成后，板面下沿距离地面高度约0.9米，上沿距离地面高度约1.8米，符合成年人站立书写的舒适高度范围，不需要踮脚或者弯腰就可以完成全板面的书写操作。底架的横向支撑梁做了下沉式设计，支架放置时底架梁距离地面高度仅5厘米，不会绊到靠近白板书写的人员，避免使用过程中的磕碰风险。

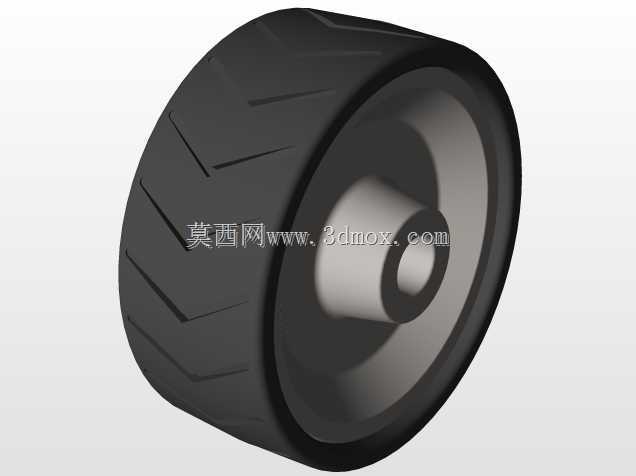

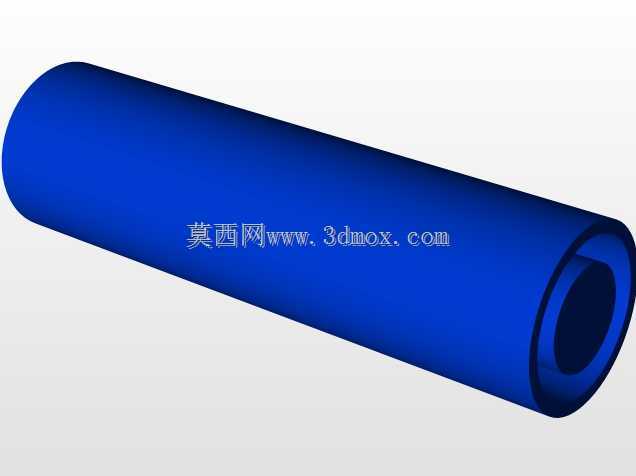

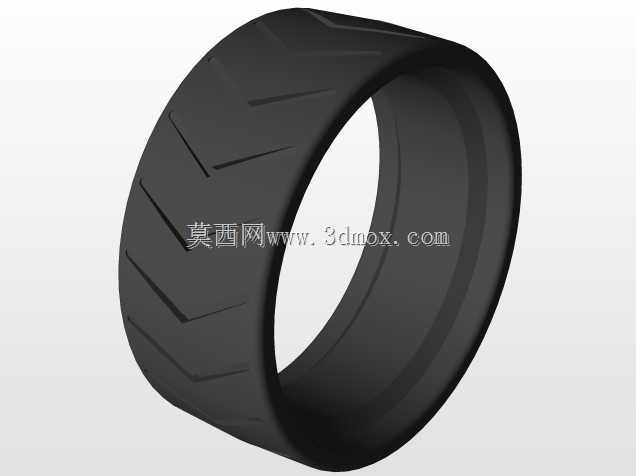

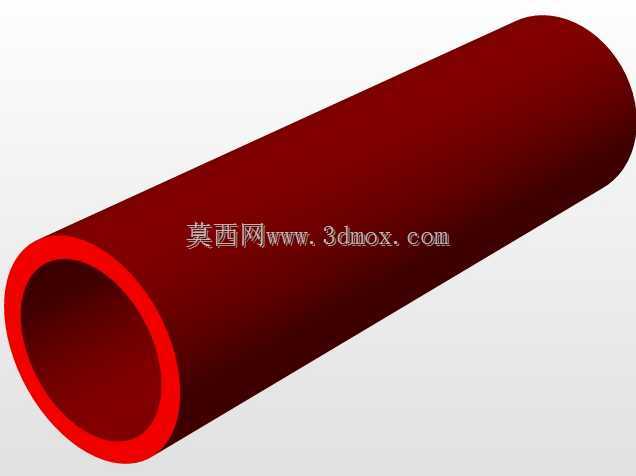

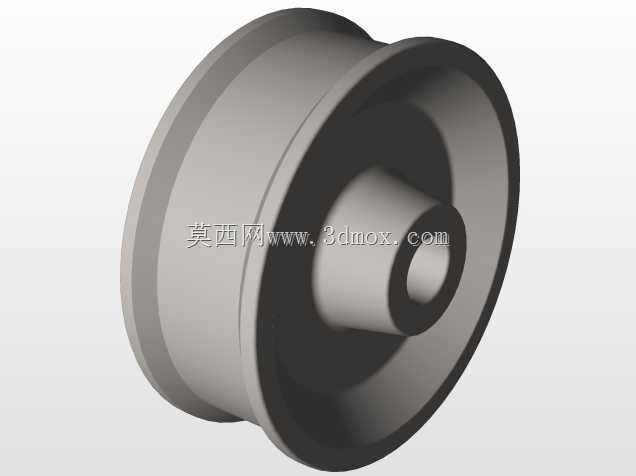

　　结构细节上，所有管材连接处都采用满焊焊接处理，焊后做打磨喷塑处理，避免焊渣毛刺划伤使用人员；脚轮采用静音橡胶轮材质，移动过程中不会产生刺耳的摩擦噪音，也不会划伤办公室的地砖或者木地板表面。后侧的斜撑杆上预留了笔托的安装位，可以配套安装放置白板笔、板擦的置物托，方便书写时随手取用书写工具。不同于市面上常见的薄管简易支架，这款支架的主支撑臂采用矩形钢管材质，管壁厚度满足长期反复使用的强度要求，不会因为长期承重出现弯折变形，哪怕频繁移动调整位置，结构连接位也不会出现松脱晃动感。

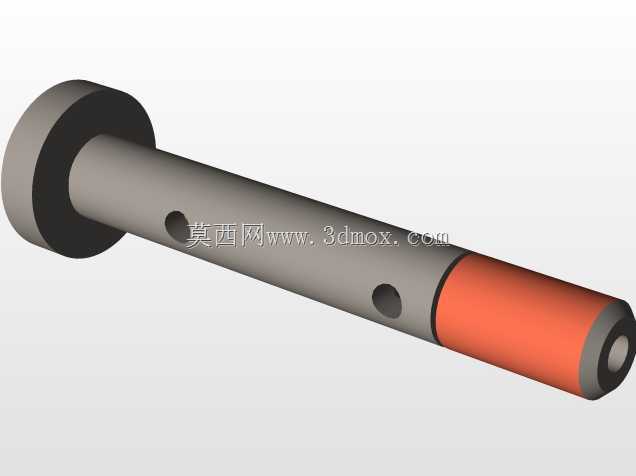

　　在实际选型适配时，这款支架除了可以承托常规书写白板，也可以适配同尺寸的软木板、宣传展示板，只需要调整卡扣的紧固范围即可完成固定，不需要额外更换支架结构。倾斜调节位采用阻尼转轴加锁紧螺栓的双重固定结构，调整角度时只需要松开锁紧螺栓，将白板扳动到需要的角度后再拧紧螺栓即可，调节过程不需要额外工具，单人就可以完成操作。支架整体做了哑光黑的喷塑处理，适配不同办公空间的装修风格，不会因为支架外观过于突兀影响空间整体视觉效果。从受力校核的角度来看，整体结构在承受15公斤板面重量外加书写时的100牛侧向力时，各杆件的最大应力远低于材料的许用应力，安全系数满足日常办公使用的要求，长期使用不会出现结构疲劳失效的问题。
