双工位平移式金属基材加工承载机架

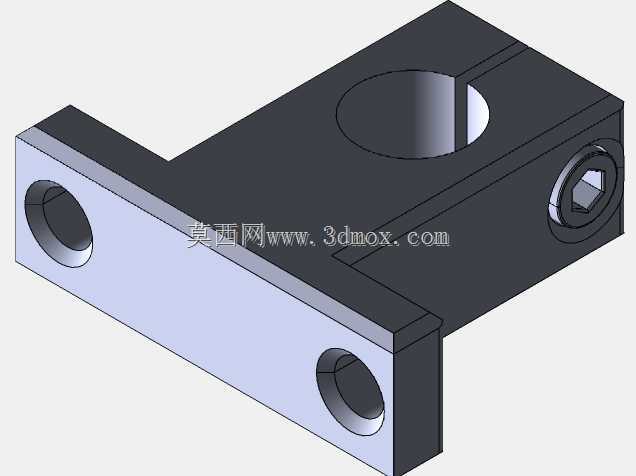

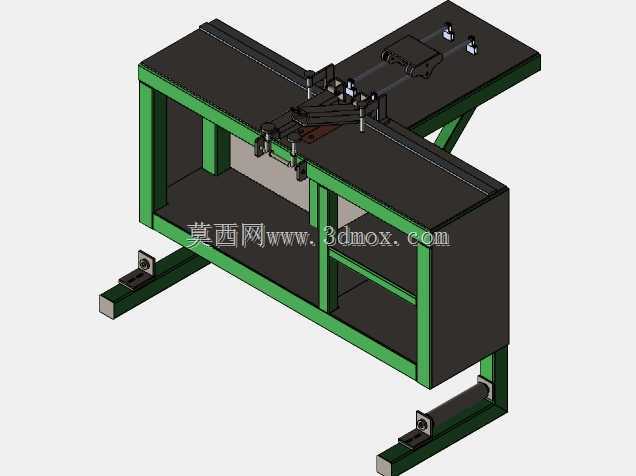

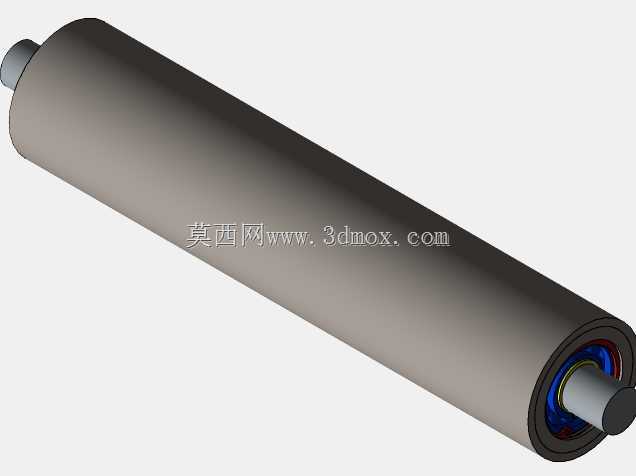

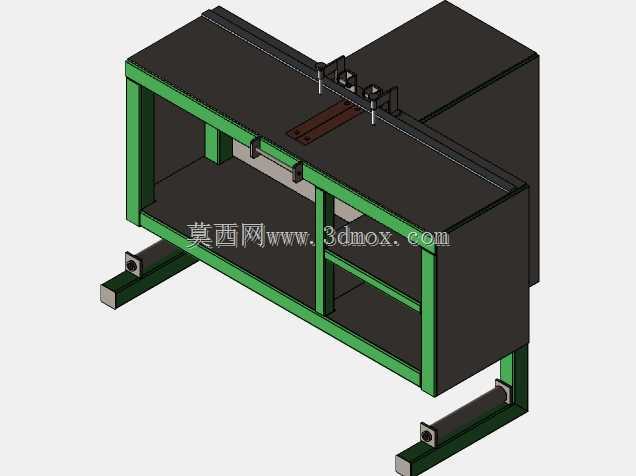

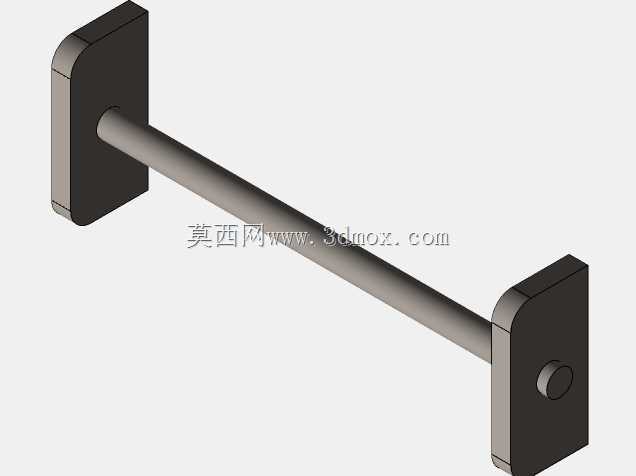

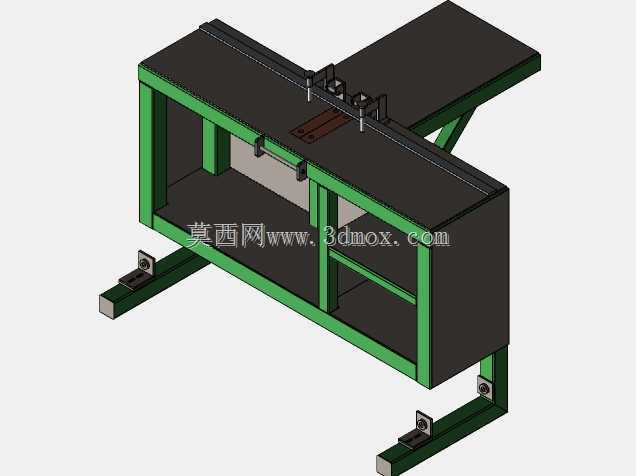

　　该机架结构主要面向金属基材表面处理、小型工件压装及辅助检测类工位的承载需求设计，整体采用方管焊接框架作为主体受力结构，框架外侧做绿色防锈涂装处理，台面采用高密度耐磨板材铺设，可适配多类小型工装的快速装夹需求。从实际应用场景来看，这类双工位平移式机架常布置在车间流水线的衔接段，一侧工位可完成工件的上料定位，中间搭载的平移执行机构可将定位完成的工件平稳输送至另一侧加工工位，完成压装、涂覆、检测等工序后，再由平移机构送回上料侧完成下料，可有效减少操作人员的往复搬运距离，适配中小批量多品种的柔性生产需求。

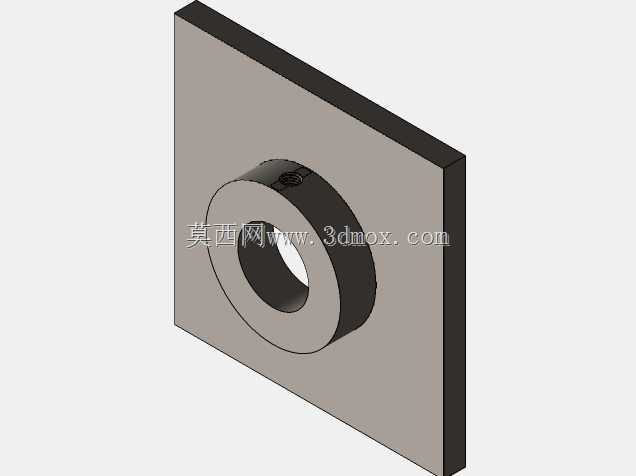

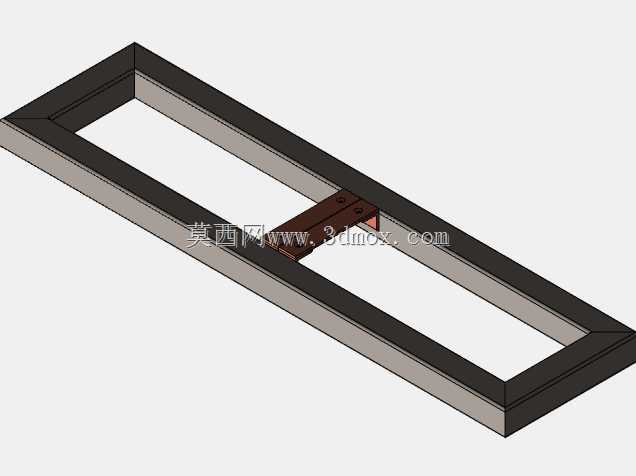

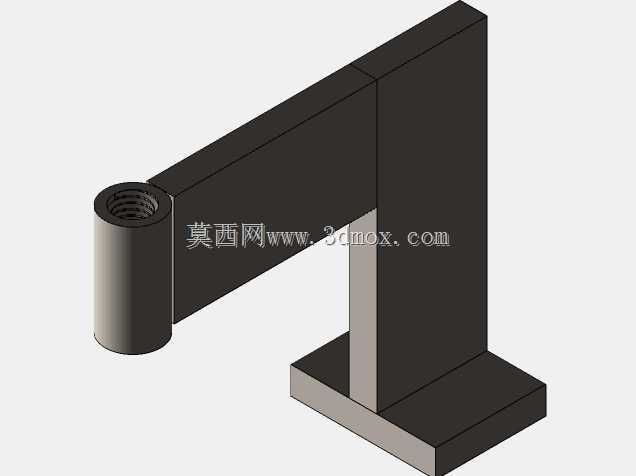

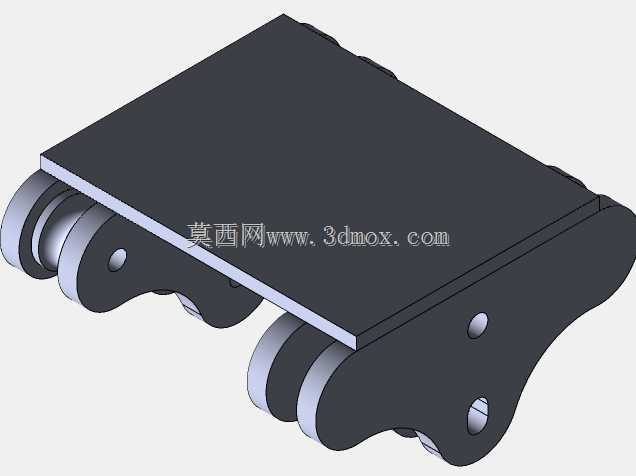

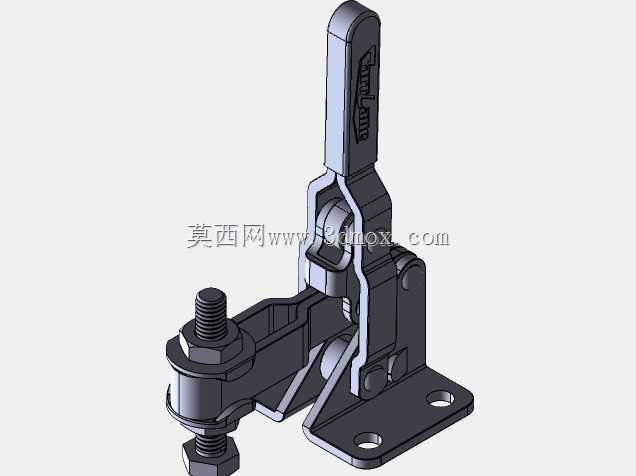

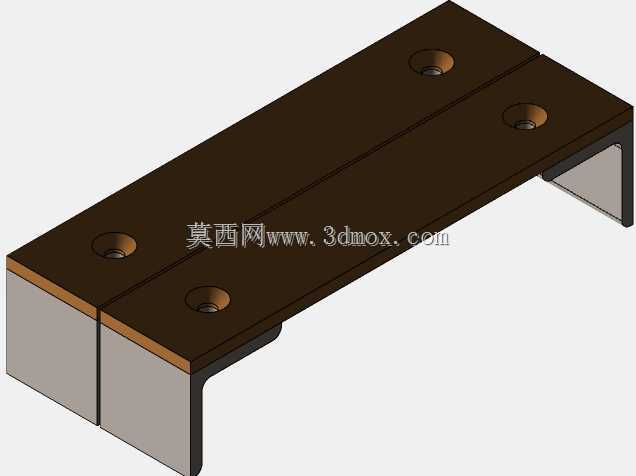

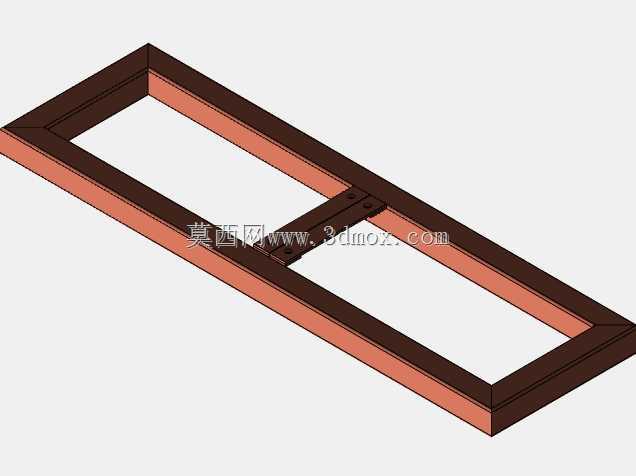

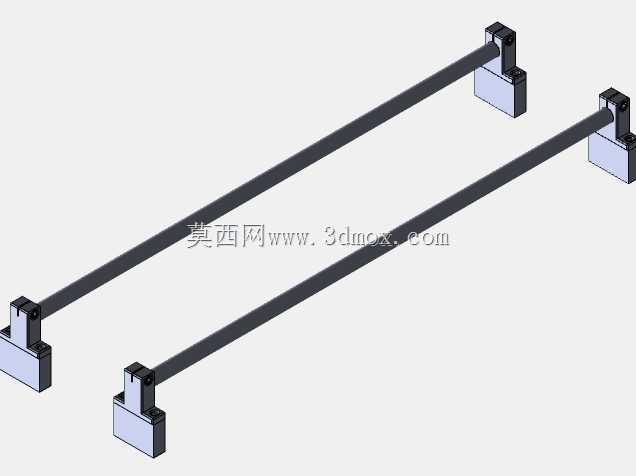

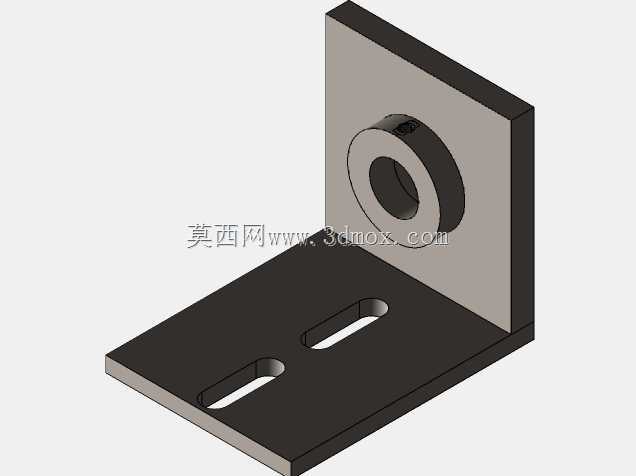

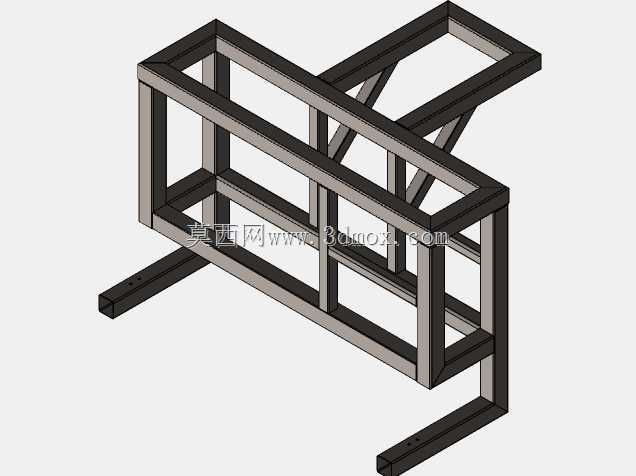

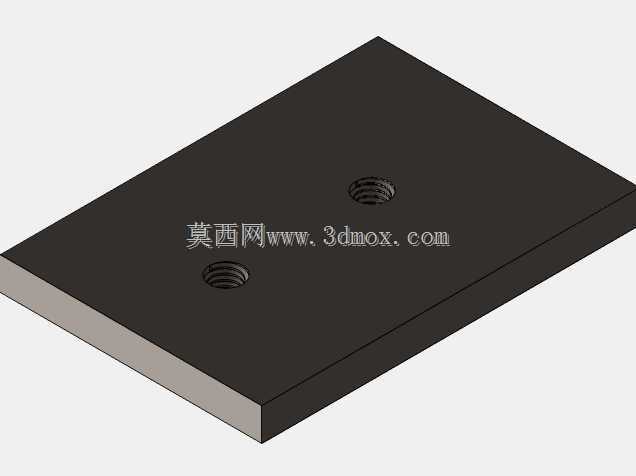

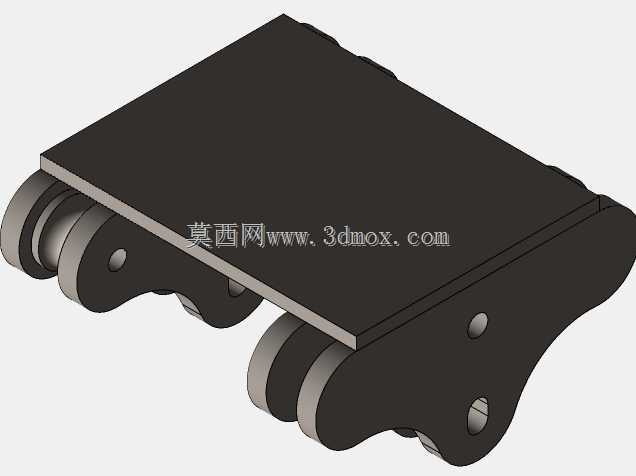

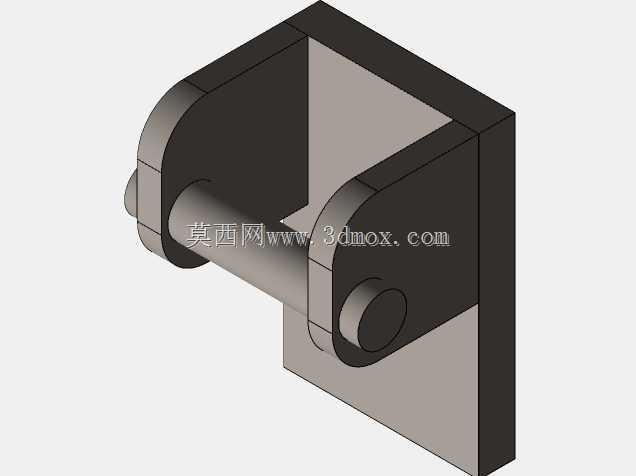

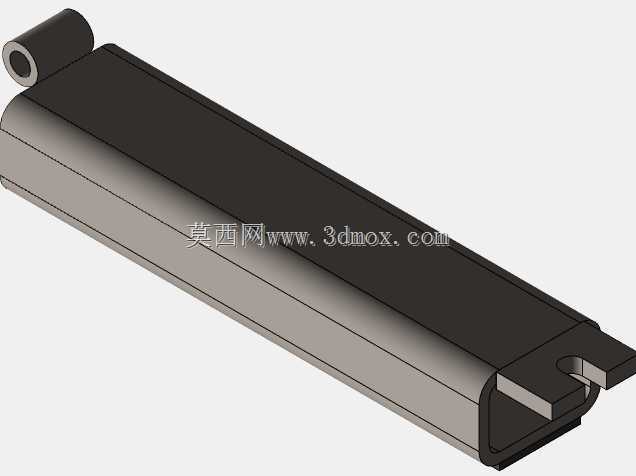

　　结构设计层面，主体框架采用40*40标准方管组焊，底部设置可调节支撑脚，支撑脚与地面接触端配备橡胶减震垫，可抵消平移机构运行时产生的小幅振动，保证工位加工精度；框架两侧延伸出的支撑腿采用斜撑加固，提升整体抗倾覆能力，即使单侧工位放置较重工件，也不会出现框架侧倾问题。台面部分预留了多组T型槽安装位，可根据加工需求快速更换定位夹具、检测探头或者小型压装执行元件，无需对台面进行二次钻孔加工，大幅缩短工装换型时间。中间的平移机构采用交叉连杆式传动结构，搭配线性导轨做运动导向，相比传统皮带传动，连杆式传动的定位重复精度更高，可控制在0.2mm以内，且运行过程中无皮带打滑、磨损掉屑问题，适合金属加工车间多粉尘的作业环境；平移滑台上预留了标准安装孔位，可直接固定工件载板，载板可根据加工工件的外形做定制化设计，适配不同尺寸的金属基工件装夹。

　　安装边界方面，该机架整体占地长度约2.4米，宽度约1.2米，高度约0.85米，底部支撑脚的调节行程为±50mm，可适应车间地面不平整的安装条件，安装时无需做预埋地基，仅需将支撑脚调节至水平状态即可投入使用。机架后侧预留了走线槽位置，可将平移机构的驱动气管、传感器信号线统一收纳在槽内，避免管线外露被工件剐蹭造成损坏，同时也方便后期设备维护时的线路排查。从功能特性来看，该机架的双工位设计可实现上下料与加工工序的并行作业，当平移机构将工件送至加工工位作业时，操作人员可在上料工位完成下一个工件的装夹准备，相比单工位作业模式可提升30%左右的作业效率；框架中部设置了开放式储物层，可放置常用的工装夹具、检测工具及加工辅料，减少操作人员取放物品的走动距离。

　　设计过程中充分考虑了车间实际使用的维护需求，所有运动连接部位均采用自润滑轴承，日常使用无需频繁加注润滑油，仅需每季度做一次清洁检查即可；框架涂装采用耐磨防锈漆，可抵御车间内切削液、金属粉尘的腐蚀，延长设备整体使用寿命。平移机构的行程设置为600mm，刚好覆盖两个工位的中心距离，滑台运行速度可通过配套的节流阀做无级调节，适配不同加工工序的节拍需求，对于需要慢速精准对位的检测工序，可将滑台运行速度调至0.1m/s以内，对于需要快速转运的简单压装工序，可将速度提升至0.5m/s，兼顾效率与定位精度。另外，机架的台面边缘做了倒角处理，避免操作人员上下料时被锋利边角划伤，底部支撑腿的边角也做了圆弧过渡，防止车间内转运物料的推车经过时发生磕碰掉漆。
