工业带护栏爬梯操作平台及储料罐结构

　　这套带防护结构的高位操作平台，主要面向化工原料中转、小型生产工位高位操作、散装物料暂存作业场景设计，日常使用中多布置在生产车间边角、原料仓储区靠近生产线的位置，用来承载操作人员完成物料接驳、阀门调节、小型设备运维等需要一定作业高度的工作内容。平台整体采用型钢焊接作为主支撑结构，四条支腿底部预留了地脚安装孔位，安装时需要匹配现场地面的预埋钢板做焊接固定，避免作业过程中出现平台晃动偏移的问题，支腿之间额外加设了斜向支撑筋，用来分散平台承载时的竖向载荷，常规工况下单平米承载能力可以满足两名操作人员加随身工具、小型作业设备的承重需求。平台的作业面采用花纹钢板铺设，表面的凹凸纹理可以避免作业时脚底打滑，

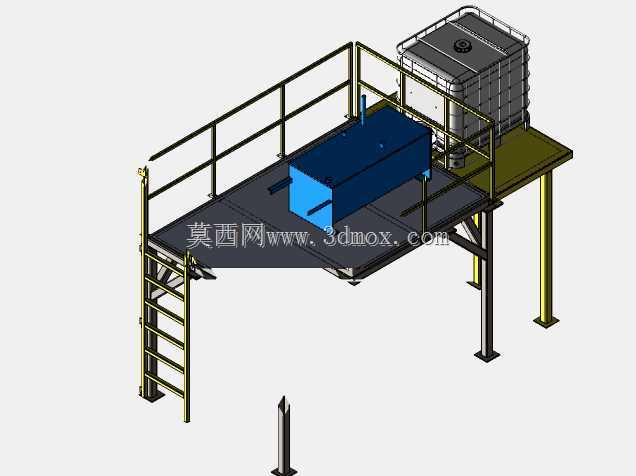

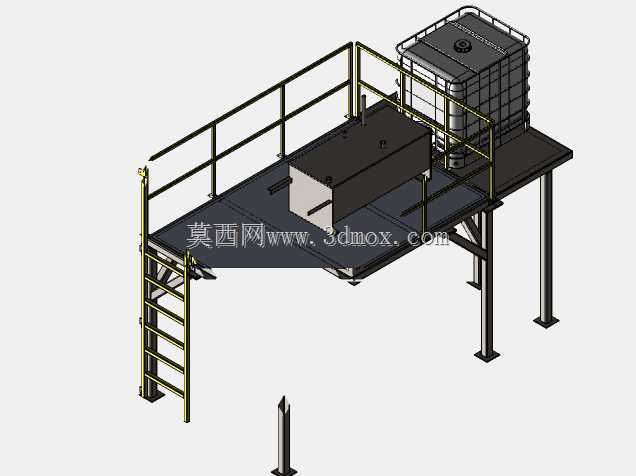

　　周边的黄色防护栏杆按照工业作业防护标准设置了上下两道横杆，栏杆立柱与平台边框满焊固定，间隙控制在安全规范要求范围内，防止人员意外跌落。配套的直爬梯同样采用型钢焊接制作，梯步做了防滑处理，爬梯与平台侧边的连接位置做了加强焊接，爬梯两侧也设置了扶手，方便人员上下时抓扶，爬梯的安装角度符合常规工业梯的设计要求，上下过程中不会出现跨步过大的问题。平台上放置的IBC吨桶储料单元，预留了足够的操作空间，操作人员站在平台上可以顺畅完成储料桶的出料阀门操作、管路接驳、液位查看等工作，不会因为空间局促出现操作磕碰的问题。设计过程中特意将储料罐的放置位置做了偏心布置，把靠近爬梯的一侧留出足够的通行与操作空间，避免人员上下平台时与储料罐体发生碰撞，

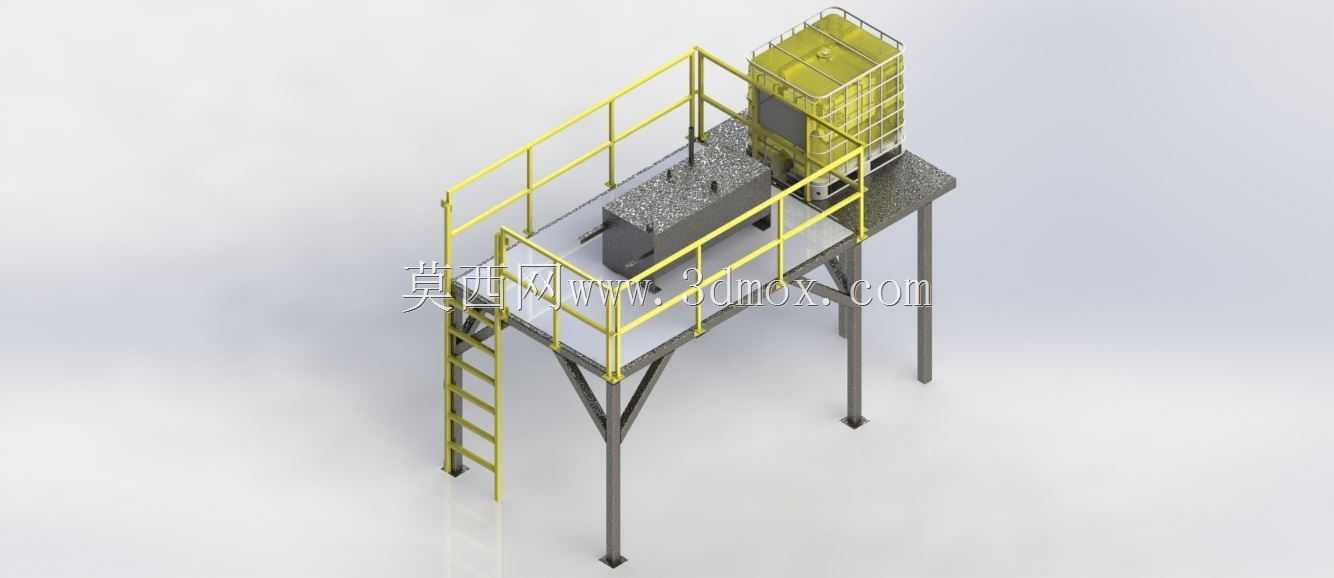

　　同时储料罐的底部托架与平台台面之间预留了叉车作业的间隙，后期需要更换储料桶时，可以直接用叉车完成整桶的更换作业，不需要额外拆解平台结构。平台的整体高度设置参考了常规IBC吨桶的出料口高度，以及人员站立操作的舒适作业高度，操作人员站立时手臂自然抬起就可以触碰到储料罐顶部的封盖与阀门位置，不需要过度抬臂或者垫脚作业，降低长时间操作的疲劳感。护栏的高度设置符合工业防护的要求，腰部位置的横杆刚好可以在人员前倾操作时起到防护支撑作用，顶部横杆可以作为临时的扶手使用。整个结构的所有钢结构件都做了表面除锈处理，支撑框架喷涂灰色防锈漆，护栏与爬梯喷涂醒目的黄色警示漆，既可以提升结构的防锈耐腐蚀能力，也能在车间环境中起到明显的警示作用，

　　提醒周边人员注意高位作业区域，避免无关人员在平台下方长时间逗留。安装边界方面，整套结构占地尺寸不大，不需要占用过多的车间地面空间，支腿的分布位置避开了常规的地面管线排布区域，现场安装时不需要对原有地面管线做大规模改动，只需要在对应位置做地脚固定即可，后期如果需要调整工位，也可以通过切割地脚焊接点的方式完成整体移位，移位后重新做焊接固定就能再次投入使用。在实际使用场景中，这类平台除了用于储料桶的操作工位，也可以根据生产需求在台面上放置小型的配料设备、检测仪器，作为临时的高位检测工位、配料工位使用，平台的承载冗余足够支撑这类小型工业设备的放置需求，不需要额外做结构加强。设计时也考虑了日常清洁的需求，平台台面的花纹钢板拼接位置做了满焊打磨，没有残留清洁死角，日常车间打扫时可以直接用冲洗的方式清理台面积攒的灰尘、物料残渣，污水会顺着平台边缘流下，不会在台面积存。爬梯的梯步间距做了均匀设置，上下过程中脚步受力均匀，不会出现某一步梯步间距过大导致踩空的风险，爬梯与平台连接的位置做了圆弧过渡处理，避免尖锐的焊接棱角刮蹭操作人员的衣物或者皮肤。
