3/8英寸A-36平台传输支撑装置

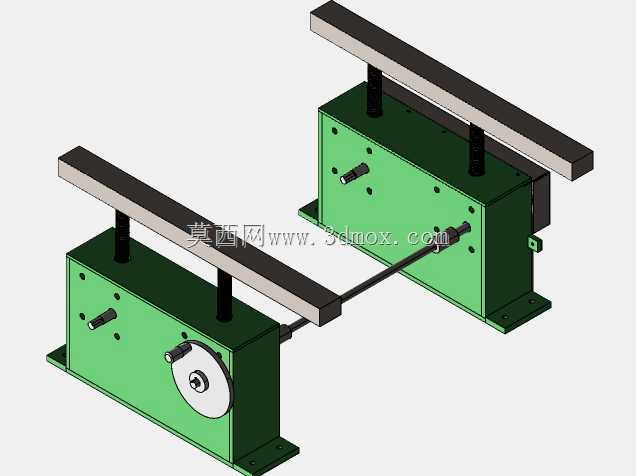

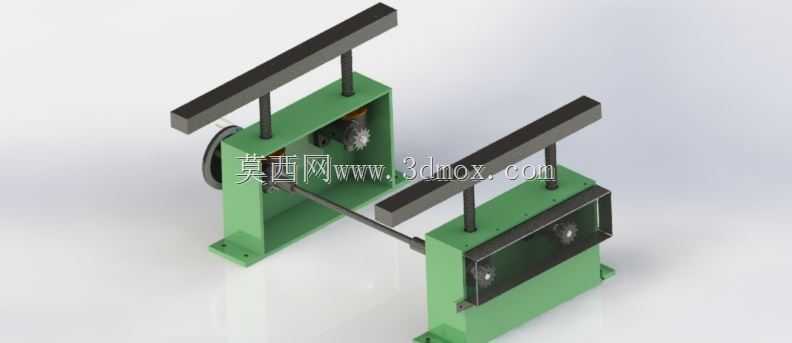

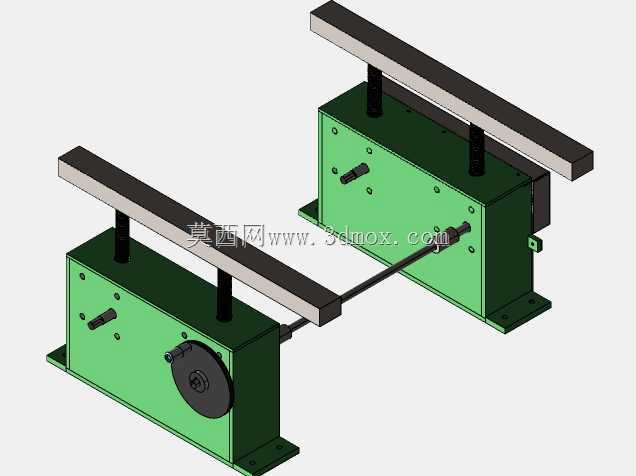

　　这套传输支撑装置适配3/8英寸厚度的A-36钢板搭建的作业平台，主要面向轻工装配、小件物料中转的产线场景，解决窄幅平台跨段物料传输时的支撑与导向问题，避免长距离传输过程中物料偏移、传输带下垂的常见工况问题。从结构布局来看，装置采用双支撑座分体式设计，两个绿色涂装的立式支撑座通过横向传动轴连接，每个支撑座顶部设置两根垂直导向立柱，搭配横向压梁结构，可对传输带的上沿进行限位，防止传输过程中带体跑偏翘起；支撑座侧面内置传动轮组，可直接对接外部动力输入轴，无需额外加装传动转接件，减少了现场安装的装配工序。支撑座底部开设四个沉头安装孔，适配M8规格的膨胀螺栓或T型螺栓，可直接固定在A-36平台的预设安装位上，安装孔的位置公差控制在±0.

　　1mm范围内，能保证两个支撑座的同轴度要求，避免传动轴安装后出现卡滞、偏磨的问题。设计过程中优先考虑了平台的安装边界，整套装置的横向跨距可根据实际平台的段长进行适配调整，传动轴采用标准光轴搭配键槽的连接形式，支撑座内部的轴承位预留了润滑脂加注通道，日常维护时无需拆解支撑座即可完成轴承润滑，降低运维工作量。顶部的压梁采用矩形钢加工而成，表面做发黑防锈处理，压梁与导向立柱之间通过调节螺母连接，可根据传输物料的厚度调整压梁与传输带面的间隙，间隙调节范围在0-50mm之间，能适配不同厚度的纸板、小型五金件、电子元器件托盘等常见传输物料。支撑座的壳体采用钣金折弯焊接成型，焊接后做去应力退火处理，避免长期受力出现壳体变形，

　　壳体表面喷涂环氧聚酯粉末涂层，适配车间内多粉尘、少量切削液飞溅的作业环境，防锈耐磨性能优于普通油漆涂层。在实际应用场景中，这类装置常布置在装配工位之间的过渡段，或者平台与上下料设备的衔接位置，相比一体式的传输机架，分体式的设计更适配A-36平台的模块化搭建特性，可根据产线布局灵活调整安装位置，不需要对原有平台做大规模的切割改造。传动轮采用铸铁材质加工，轮面做滚花处理，增大与传输带之间的摩擦力，避免负载传输时出现打滑丢转的问题；传动轴与支撑座的连接位置采用带密封圈的深沟球轴承，可阻挡粉尘进入轴承内部，延长轴承的使用寿命。装置的立式导向立柱采用45号钢调质处理，表面硬度达到HRC28-32，长期调节压梁高度时不会出现螺纹滑牙、

　　立柱变形的问题；压梁两端开设与立柱匹配的通孔，装配时可直接穿入立柱，配合防松螺母锁止，设备运行过程中不会出现压梁松动移位的情况。从安装边界来看，单个支撑座的底面尺寸为120mm180mm，安装时需要在平台上预留至少150mm210mm的平整安装面，两个支撑座的中心距可在600mm-1200mm范围内调整，适配不同宽度的传输带安装需求；装置整体高度为320mm，顶部压梁抬升至最高位置时总高度为370mm，不会遮挡平台上方的操作空间，适合人工辅助上料的作业场景。设计时还考虑了安全防护需求，支撑座侧面的传动轮位置预留了防护罩安装孔，用户可根据现场安全规范加装传动轮防护罩，避免操作人员衣物、工具卷入传动部位；支撑座的所有边角都做了R3的圆角处理，去除加工毛刺，安装和维护过程中不会划伤操作人员。
