双十字轴可伸缩万向联轴器结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612098
  • 双十字轴可伸缩万向联轴器结构
  • 双十字轴可伸缩万向联轴器结构
  • 双十字轴可伸缩万向联轴器结构
  • 双十字轴可伸缩万向联轴器结构
  • 双十字轴可伸缩万向联轴器结构
  • 双十字轴可伸缩万向联轴器结构
  • 双十字轴可伸缩万向联轴器结构
  • 双十字轴可伸缩万向联轴器结构
  • 双十字轴可伸缩万向联轴器结构
  • 双十字轴可伸缩万向联轴器结构

  该结构为双十字轴式可伸缩万向联轴器,主要用于存在轴线夹角、安装距离存在小幅变动的两轴间扭矩传递场景,在中小型传动设备、轻工机械、农业装备、输送线传动单元中应用广泛,能够补偿两轴间的径向、角向与轴向偏移,避免传动过程中因安装误差、设备运行形变产生的附加载荷,保护动力端与负载端的轴承、轴类零件不受额外应力损伤。

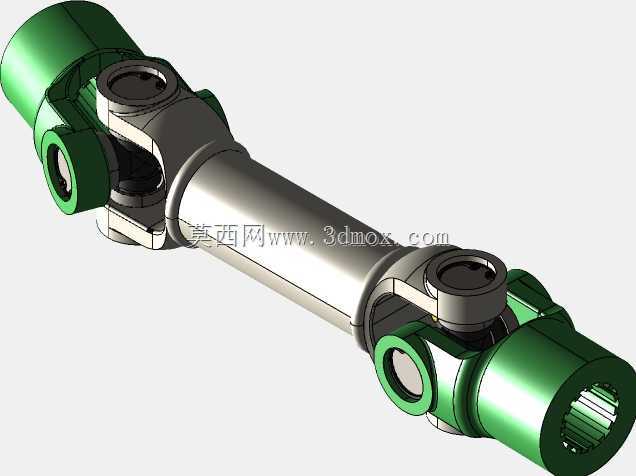

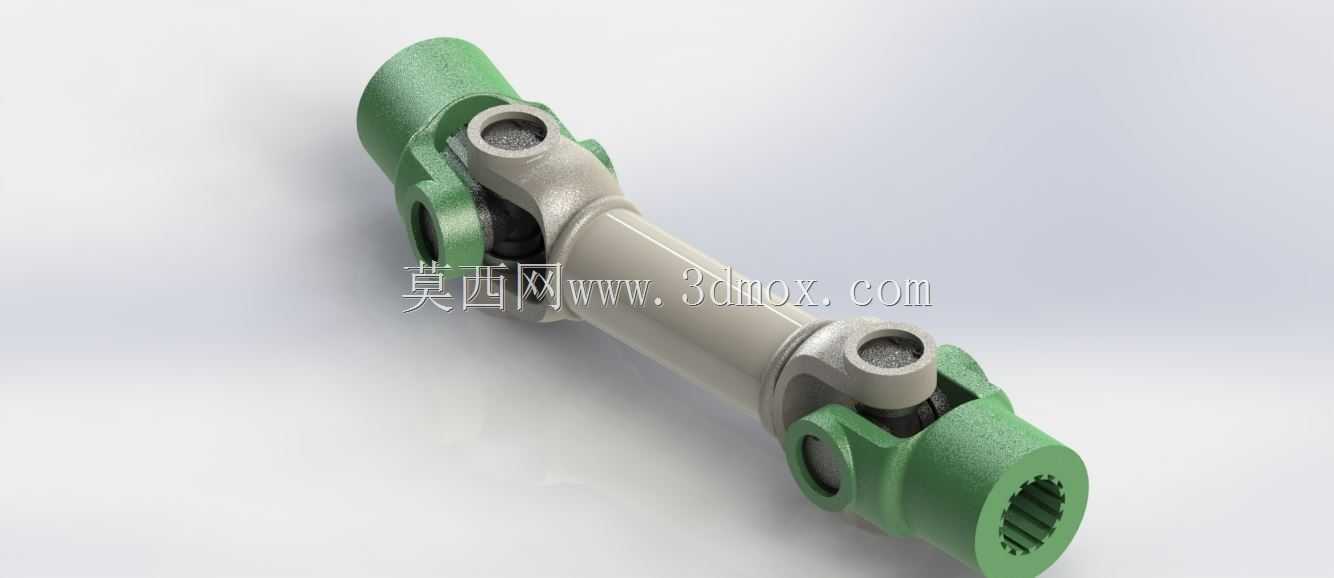

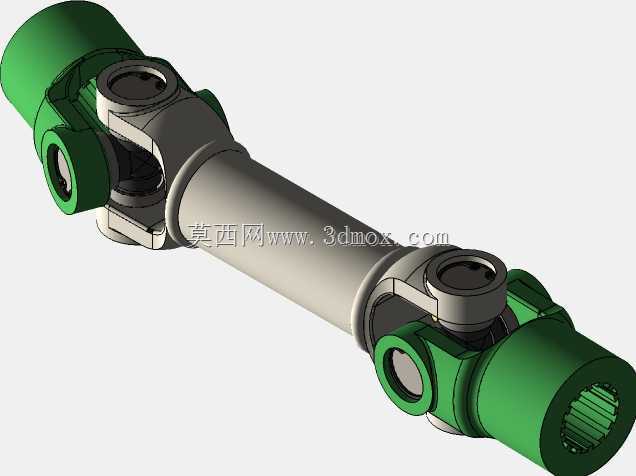

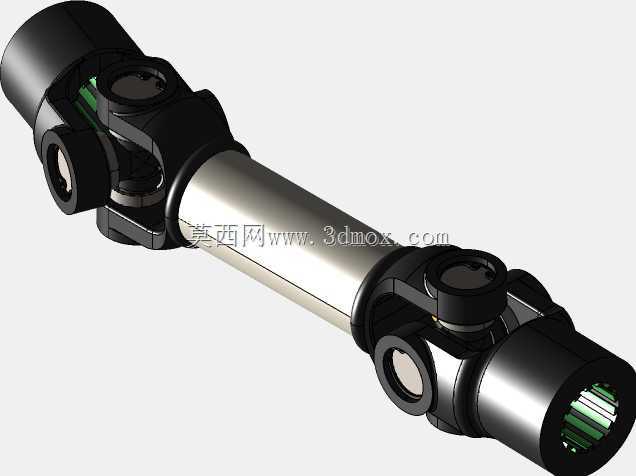

  从结构设计来看,两端为带内花键的连接套,绿色铸钢材质的连接套端部设置十字轴安装耳座,耳座上预留轴承安装孔,十字轴轴颈与耳座孔之间装配滚针轴承,保证十字轴可在耳座内灵活转动,实现角向偏移补偿。中间段为花键轴套配合结构,可沿轴向滑动伸缩,补偿安装与运行过程中的轴向距离变动,避免轴系因热胀冷缩、安装公差产生卡滞。中间传动轴采用合金钢调质处理,表面做防锈氧化处理,兼顾强度与耐蚀性,两端十字轴组件对称布置,相比单十字轴万向节,双十字轴结构可实现输入输出端等速传动,消除单节万向节传动时的转速波动,降低传动过程中的振动与冲击。

  在安装边界上,两端连接套的内花键规格需与对接轴的外花键参数完全匹配,安装时需保证两端十字轴的叉面处于同一平面,才能实现等速传动效果,否则会出现转速不均、传动冲击的问题。整体结构的最大允许角向偏移量通常不超过15度,轴向伸缩行程根据中间花键配合长度确定,选型时需核算传动扭矩是否匹配负载需求,十字轴轴颈的直径、连接套的壁厚均与额定传递扭矩直接相关,大扭矩工况下需选用更大规格的十字轴与更厚的连接套结构。

  实际应用中,这类联轴器常安装在电机与减速器之间、减速器与工作辊之间,或是设备中存在相对位移的两个传动单元之间,比如输送线的分段传动、小型农机的行走传动、轻工包装设备的动力传输单元,相比刚性联轴器,它对安装精度的要求更低,能够适应设备运行过程中机架形变带来的轴系偏移,减少设备装配时的调整工作量,同时在传动过程中可吸收小幅振动,提升传动系统的运行稳定性。设计建模时需重点关注十字轴与耳座的配合间隙、花键副的滑动配合公差,滚针轴承的安装定位结构,避免运行过程中轴承脱出、花键卡滞的问题,两端连接套的耳座需保证对称度,十字轴的四个轴颈需保证位置度公差,否则会导致转动卡涩、磨损加快的问题。
