鞋机工位脚踏式电气安全触发防护装置

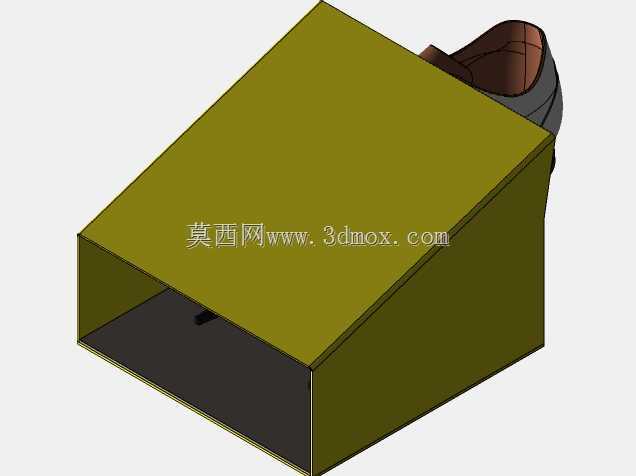

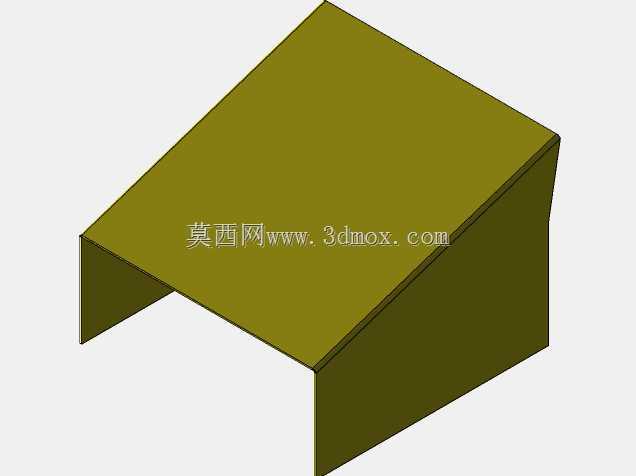

　　这套脚踏触发式防护结构，最早是针对制鞋流水线刷胶、压合工位的误踩风险做的定向设计，此前车间里多次出现操作人员俯身调整鞋件位置时，手肘或者掉落的工具误碰到裸露的脚踏开关，导致压合机构误动作碰伤操作人员的事故，常规的脚踏开关仅靠踏板本身的弹簧复位做防护，完全无法规避非预期的外力触发。设计初期最先敲定的是半包围式的防护罩结构，没有采用全封闭的盒体，是考虑到制鞋工位操作人员需要频繁抬脚触发，全封闭结构会增加脚部进出的阻碍，影响工位操作节拍，最终选用的单侧开口斜顶护罩，开口高度预留120mm的脚部进入空间，护罩顶面做15度的倾斜角度，既可以阻挡上方掉落的鞋楦、胶瓶、工具直接砸到触发踏板上，也能避免操作人员侧身经过时膝盖误碰踏板触发信号。

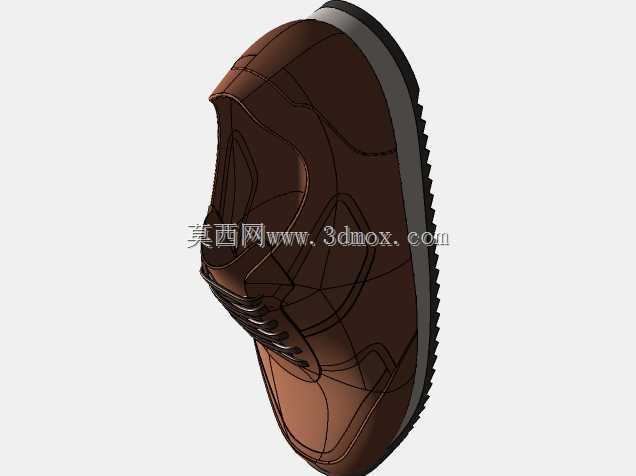

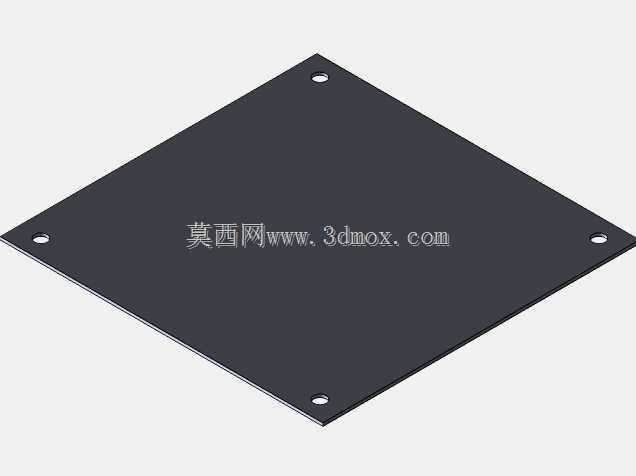

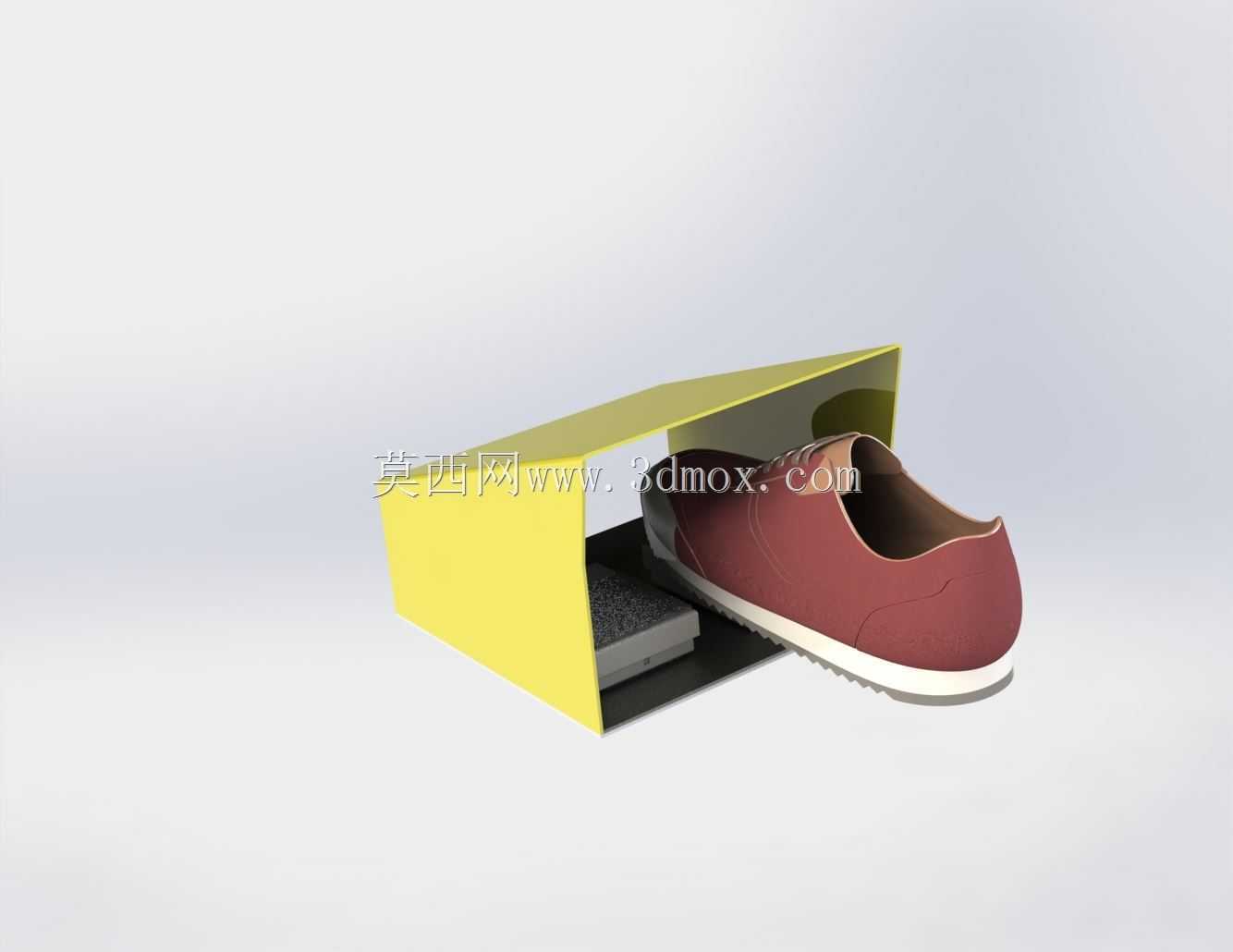

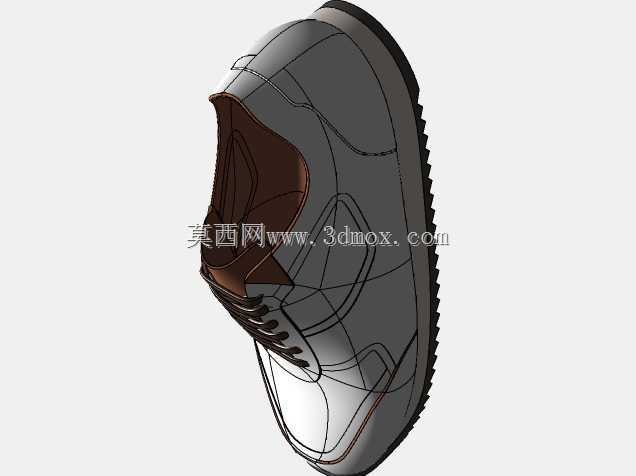

　　护罩的安装边界做了适配性考量，底部采用平板式安装底座，底座上预留四个长条形安装孔，孔位间距兼容市面上主流的脚踏阀、脚踏电气开关的安装尺寸，不需要对原有工位的地面安装位做二次打孔改造，直接替换原有踏板的固定螺栓就能完成安装，护罩整体的外轮廓尺寸控制在长220mm、宽180mm、高140mm，不会占用工位周边过多的操作空间，也不会阻碍操作人员脚部在工位周边的移动。触发踏板的位置做了内凹设计，踏板触发面距离护罩开口的内退距离设置为70mm，这个距离是经过现场多次实测确定的：操作人员正常穿劳保鞋或者工鞋，脚部完全伸入护罩内才能踩到触发踏板，掉落的小零件、飞溅的胶滴都无法直接落到踏板触发面上，同时踏板的触发行程设置为15mm，

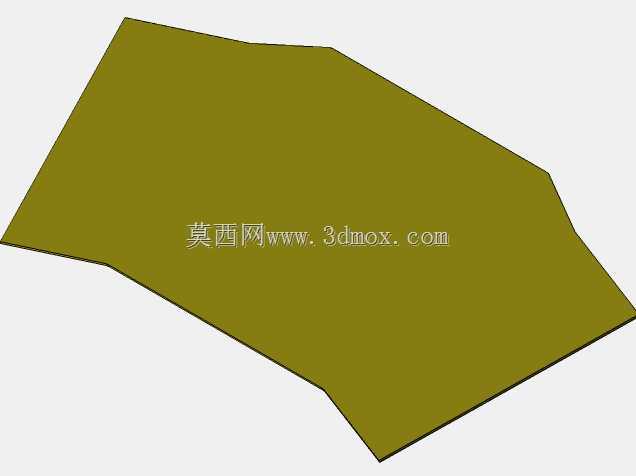

　　触发力调整到35N，既不会因为触发力过大增加操作人员的脚部疲劳，也能避免轻微的剐蹭就触发信号。护罩的材质选用2mm厚的冷轧钢板折弯成型，边缘全部做卷边钝化处理，没有尖锐的棱角，避免刮蹭操作人员的工鞋裤脚，护罩表面做喷塑处理，适配车间常见的油污、胶渍环境，日常清理只需要用抹布擦拭即可，不会因为胶液附着导致护罩表面锈蚀。这套结构除了制鞋工位之外，也可以适配冲压设备辅助工位、小型压装工位的脚踏开关防护，只需要根据对应工位的踏板尺寸调整护罩的内空尺寸即可，不需要改动整体的结构逻辑，护罩和触发踏板之间预留了10mm的间隙，不会因为护罩的安装形变影响踏板的正常触发行程，踏板下方的复位弹簧位置也做了遮挡，避免车间内的纤维、线头、

　　碎屑卡入弹簧间隙导致踏板复位失效。在结构验证阶段，专门做了外力冲击测试，用1kg的钢球从1m高度自由坠落到护罩顶面，护罩没有出现明显形变，也没有触碰到下方的踏板触发信号，同时测试了操作人员快速踩踏的响应速度，脚部进入护罩到触发信号的时间差控制在0.2s以内，完全满足工位的操作响应要求，不会因为加装防护结构影响正常的操作效率。考虑到不同工位的安装地面平整度差异，底座的四个安装角都做了5mm的调节余量，可以通过垫片调整护罩的水平度，避免因为地面倾斜导致踏板卡滞，护罩的开口方向可以根据操作人员的站位方向做90度调整，适配左利手或者不同工位布局的操作需求，不需要重新加工安装孔位。
