梯形丝杆进给传动机构结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612102
  • 梯形丝杆进给传动机构结构设计
  • 梯形丝杆进给传动机构结构设计
  • 梯形丝杆进给传动机构结构设计
  • 梯形丝杆进给传动机构结构设计
  • 梯形丝杆进给传动机构结构设计
  • 梯形丝杆进给传动机构结构设计
  • 梯形丝杆进给传动机构结构设计
  • 梯形丝杆进给传动机构结构设计
  • 梯形丝杆进给传动机构结构设计
  • 梯形丝杆进给传动机构结构设计

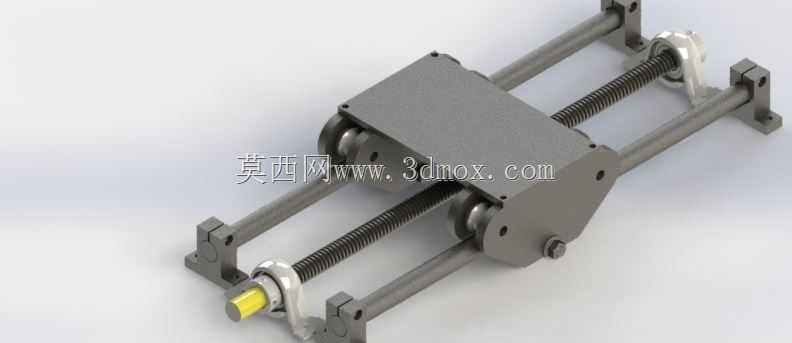

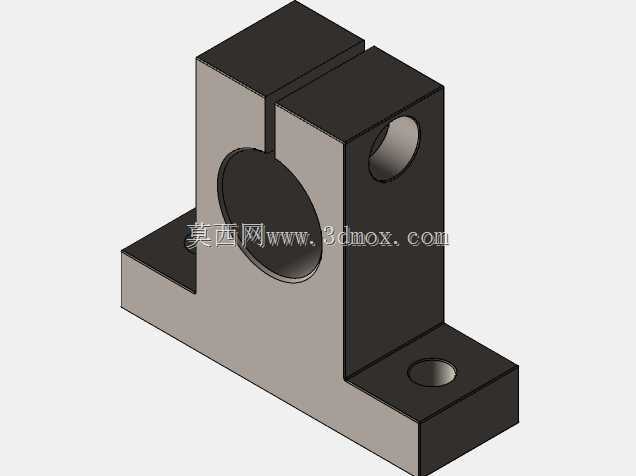

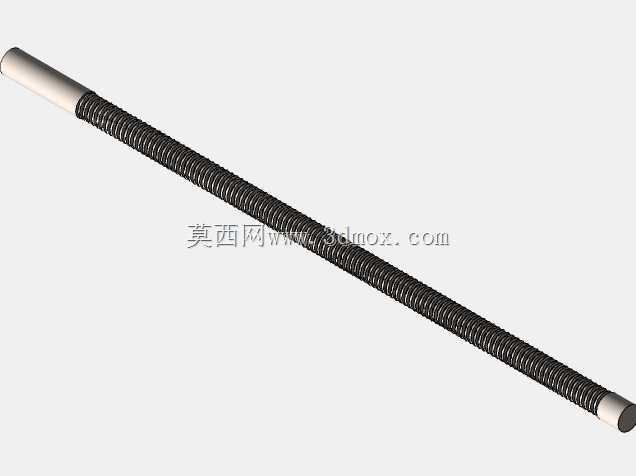

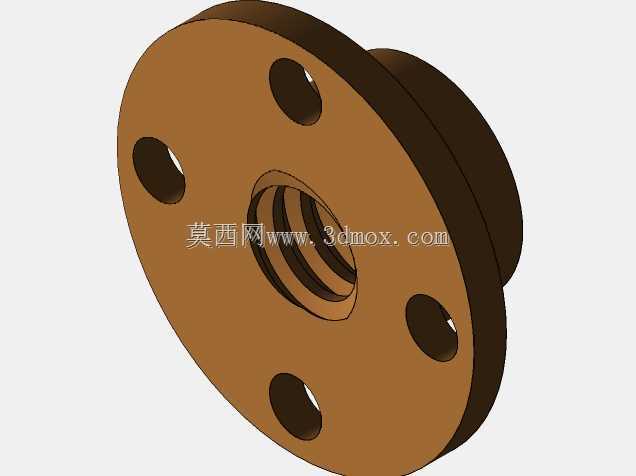

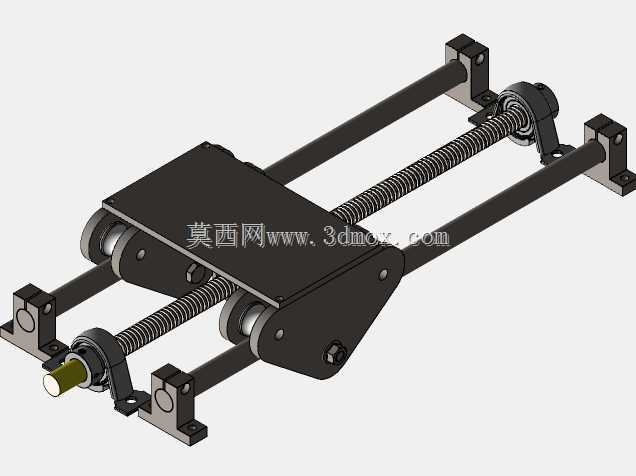

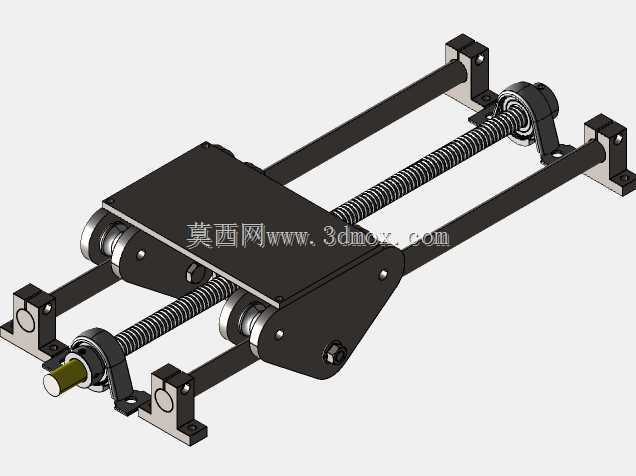

  这套梯形丝杆进给传动结构,核心服务于中小载荷工况下的精准直线位移输出,常见于小型专用设备的工位调节、工装夹具的进给动作、实验台架的位置微调场景,相比滚珠丝杆成本更低,具备一定的自锁特性,在垂直安装工况下也能避免负载滑落风险,适配不需要高速往复、对传动精度有中等要求的机械系统。从结构组成来看,整套机构以两根平行布置的光轴作为直线导向载体,滑动座通过内嵌的直线滑动衬套与导向轴配合,保证运动过程中无径向偏摆,传动核心采用Acme梯形丝杆,丝杆两端通过带座轴承固定在安装支架上,滑动座内部集成与丝杆匹配的铜质传动螺母,将丝杆的旋转运动直接转化为滑动座的直线往复运动,丝杆一端伸出端可连接手轮或者伺服、步进电机,既可以实现手动微调进给,

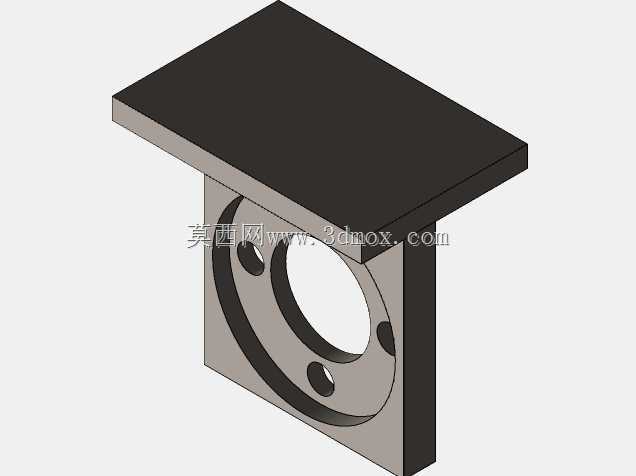

  也能接入电控系统实现自动位移控制。设计过程中首先确定的是导向轴的跨距与丝杆的公称直径,根据目标载荷15kg、最大行程120mm的使用需求,导向轴选用直径12mm的冷拉光轴,两根导向轴中心距设定为60mm,保证滑动座在全行程运动时不会出现卡滞,丝杆选用Tr12×3梯形螺纹,导程3mm,手动调节时每旋转一圈滑动座前进3mm,微调精度可以达到0.1mm级别,满足绝大多数工装调节的精度要求。安装边界方面,整套机构的固定端支架采用L型折弯结构,支架底面预留两个M5安装孔,孔距为80mm,可直接通过螺栓固定在设备安装平台上,机构总宽度为90mm,总长度根据行程不同可灵活调整,本次展示的结构总长度为210mm,

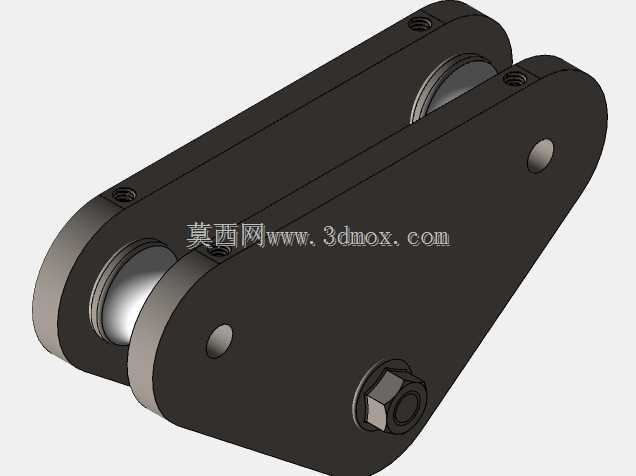

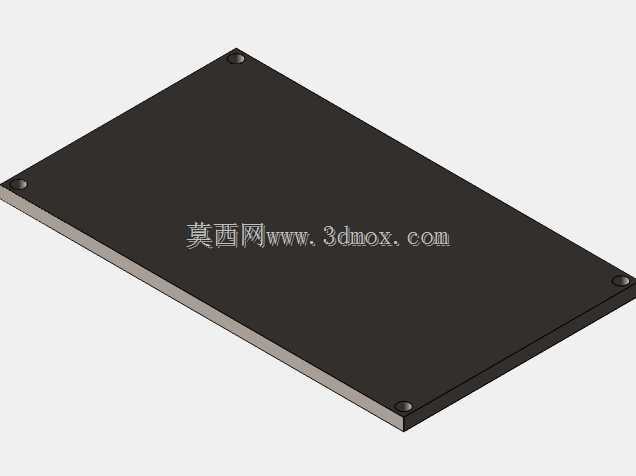

  滑动座的上表面预留四个M4螺纹安装孔,孔位呈40mm×30mm矩形分布,可直接搭载执行末端、工装夹具或者检测元件,不需要额外设计转接板。结构细节上,滑动座采用分体式装配设计,主体为铝合金材质,在保证结构强度的同时降低整体运动惯量,传动螺母采用过盈配合嵌入滑动座内部,两端加装顶丝固定,避免长期往复运动后螺母出现松动移位,导向衬套采用自润滑铜基材质,不需要定期加注润滑脂就能保证长期顺畅滑动,适配少维护的使用场景。丝杆两端的支撑采用简单的滑动轴承结构,一端做轴向定位,另一端预留微小的热膨胀间隙,避免环境温度变化导致丝杆出现弯曲变形影响传动顺畅度,在丝杆伸出端预留了直径8mm的轴伸,可适配标准的手轮安装孔或者联轴器,

  方便用户根据自身使用场景选择驱动方式。实际使用中,这套机构可以直接集成在小型焊接工装的焊枪调节模块、检测设备的探头进给单元、包装机械的挡料位置调节结构中,相比采用直线导轨加滚珠丝杆的方案,整体成本降低60%以上,同时结构更简单,装配调试难度更低,对安装面的平面度要求也更低,即使是普通的型材安装面也能保证顺畅运行。需要注意的是,这套结构的传动效率在30%左右,不适合高速连续往复运动的工况,最高运动速度建议不超过0.1m/s,长期额定载荷下的使用寿命可以达到5000小时以上,完全满足普通工业设备的使用周期要求。在建模过程中,所有配合面都按照实际装配公差设定,导向轴与衬套的配合选用H7/g6间隙配合,丝杆螺母的配合按照梯形螺纹的7H/7e公差设定,固定支架的安装孔位置度公差控制在0.1mm以内,保证加工完成后可以直接装配不需要二次修配,滑动座的运动过程无干涉,全行程范围内的运动阻力均匀,没有卡顿或者死点位置。
