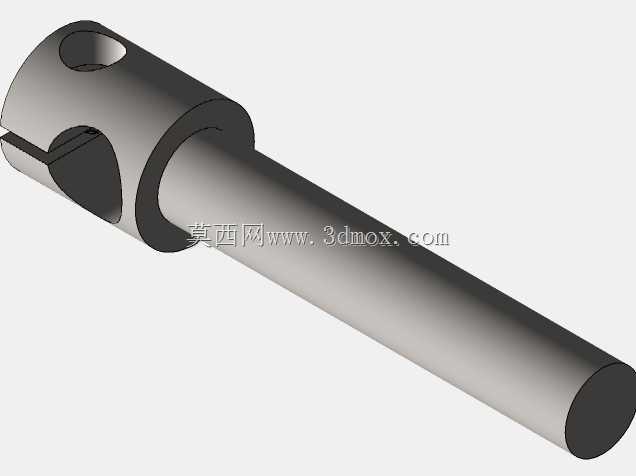

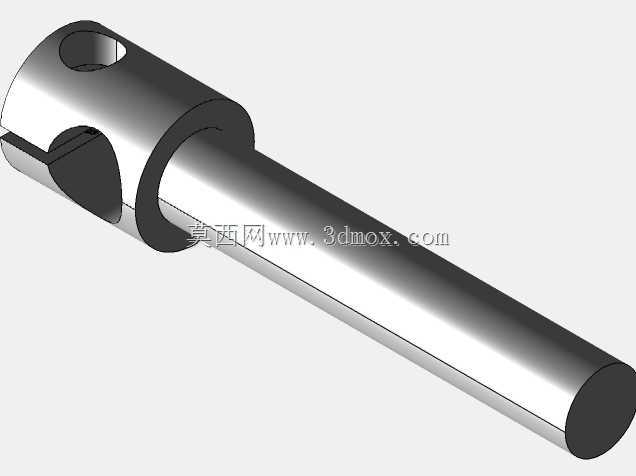

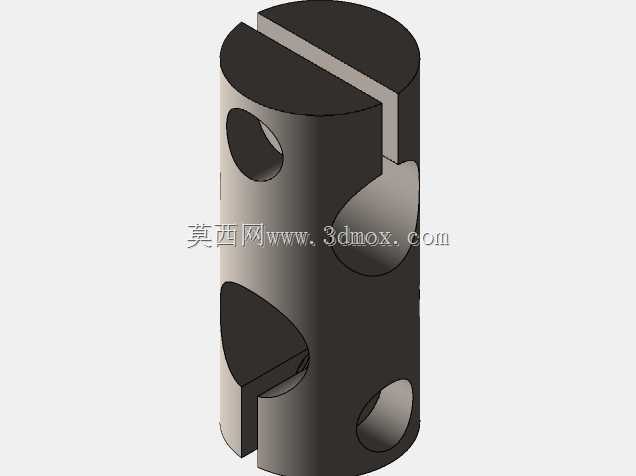

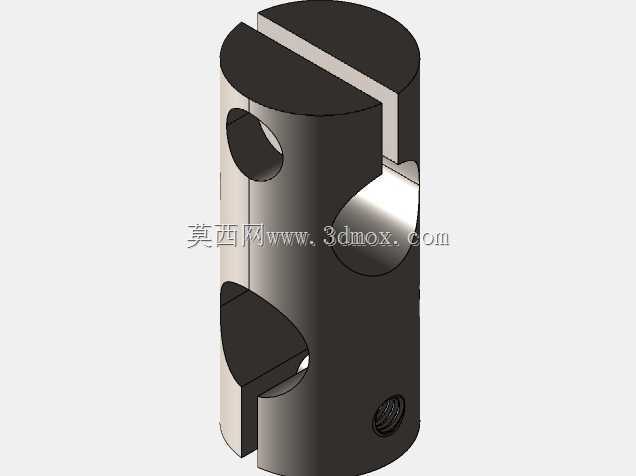

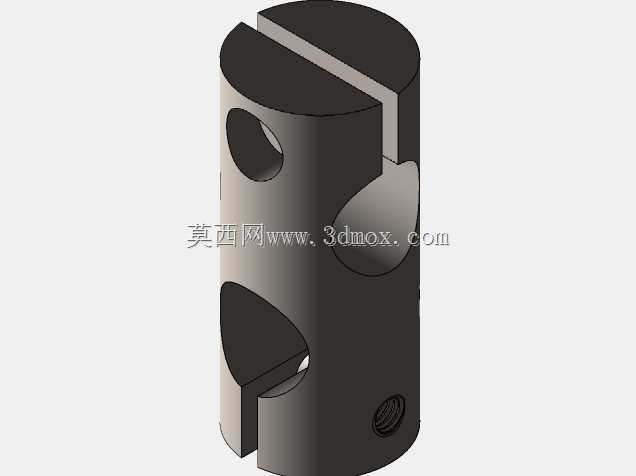

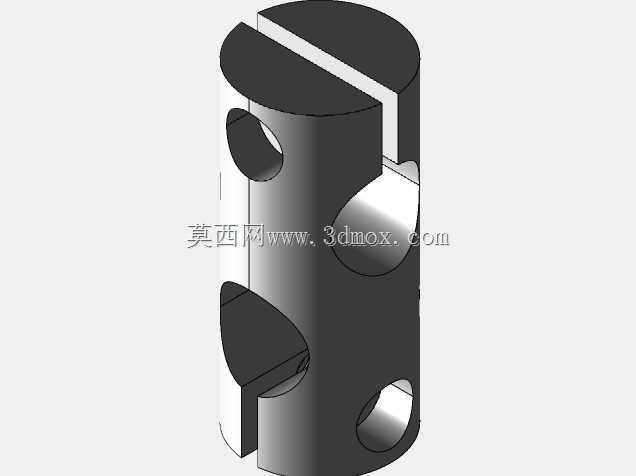

开槽带孔柱状杏球机械连接构件

　　这类带开槽与径向通孔的柱状构件，常出现在轻载传动链路、工装夹具定位单元以及小型检测设备的传感安装工位中，区别于标准销轴类零件，其顶部通槽与侧部交错分布的通孔，核心作用是实现多方向的力传递与位置微调，不需要额外加工复杂的定位台阶，就能完成相邻部件的卡接与穿销固定。从实际装配场景来看，这类构件的柱面为精加工基准面，装配时通常插入对应内径的安装座孔内，顶部的通槽可以嵌入拨叉类零件的卡爪，当拨叉摆动时，能带动构件自身绕轴线做小角度转动，侧部分布的通孔则用来穿装固定销，一方面可以锁定构件与外部连杆的相对位置，另一方面也能作为穿装拉线、细导杆的过孔，适配多类小行程联动机构的布局需求。设计这类构件时，首先要确认柱体的外径公差，通常取h7级精度，

　　保证与安装座孔的间隙配合在0.02-0.05mm区间，既不会出现卡滞，也不会因为间隙过大导致传动时出现晃动；顶部通槽的宽度要匹配对应卡爪的厚度，槽深需要根据拨叉的摆动行程计算，避免转动过程中卡爪从槽内脱出，槽的两个侧壁需要做平行度管控，公差控制在0.01mm以内，防止传动时出现偏磨。侧部的通孔并非随意排布，通常两个径向孔的轴线呈90度交错分布，且孔的轴线与柱体轴线垂直相交，这样的布局能让穿装的固定销受力更均匀，不会因为偏载导致销钉变形，孔的边缘需要做0.2mm的倒角处理，既方便销钉快速穿入，也能消除装配时的锐边割手风险。从安装边界来看，这类构件的轴向长度需要比安装座的通孔深度长出3-5mm，保证顶部通槽完全露出安装座端面，

　　不会被座体遮挡影响拨叉卡入；柱体下端可以做小尺寸的倒角导向，方便装配时快速对准座孔，不需要反复调整角度就能顺利插入。在实际应用中，这类构件常替代结构复杂的定制连接块，不需要额外加工键槽、定位螺孔，仅通过开槽与穿销的组合就能实现动力传递与位置固定，在小型自动化设备的料仓挡料机构、检测工位的触发摆杆、工装夹具的快速锁紧单元中都能见到这类结构，相比一体加工的复杂连接件，这类结构的加工难度更低，普通车铣设备就能完成全部工序，后期维护更换时也不需要拆卸周边大量部件，仅需要拔出固定销就能完成构件替换，能有效降低设备的运维成本。建模过程中需要重点管控柱面的圆柱度公差，以及通槽侧壁与柱体轴线的对称度，避免加工后出现槽位偏斜，导致拨叉卡入后受力不均，

　　加快接触面的磨损；侧部通孔的位置度也需要重点关注，保证两个孔的轴线在同一截面上的投影夹角符合设计要求，避免穿销后出现连杆别劲的问题。这类构件的材质通常选用45号钢做调质处理，表面硬度达到HB220-250即可满足大部分轻载场景的使用需求，如果应用在有腐蚀风险的工位，也可以更换为304不锈钢材质，不需要做额外的表面处理就能满足防锈要求。
