1:4传动比丝杆蜗轮蜗杆调节机构

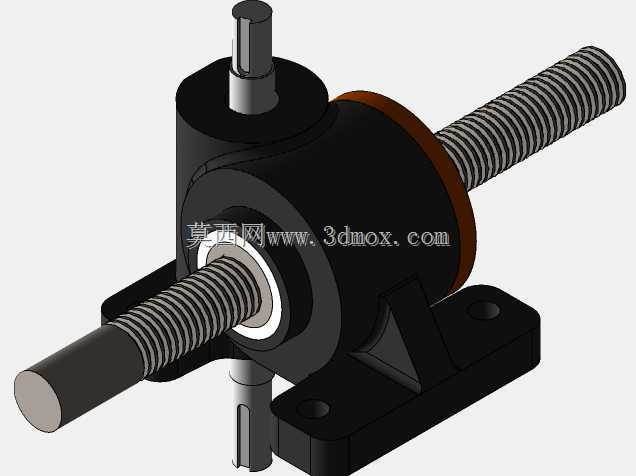

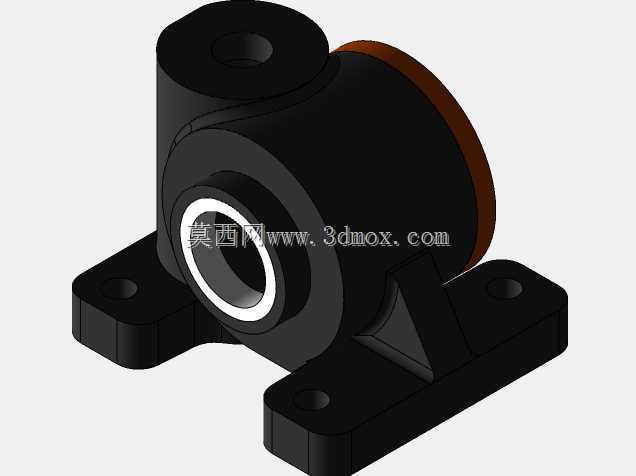

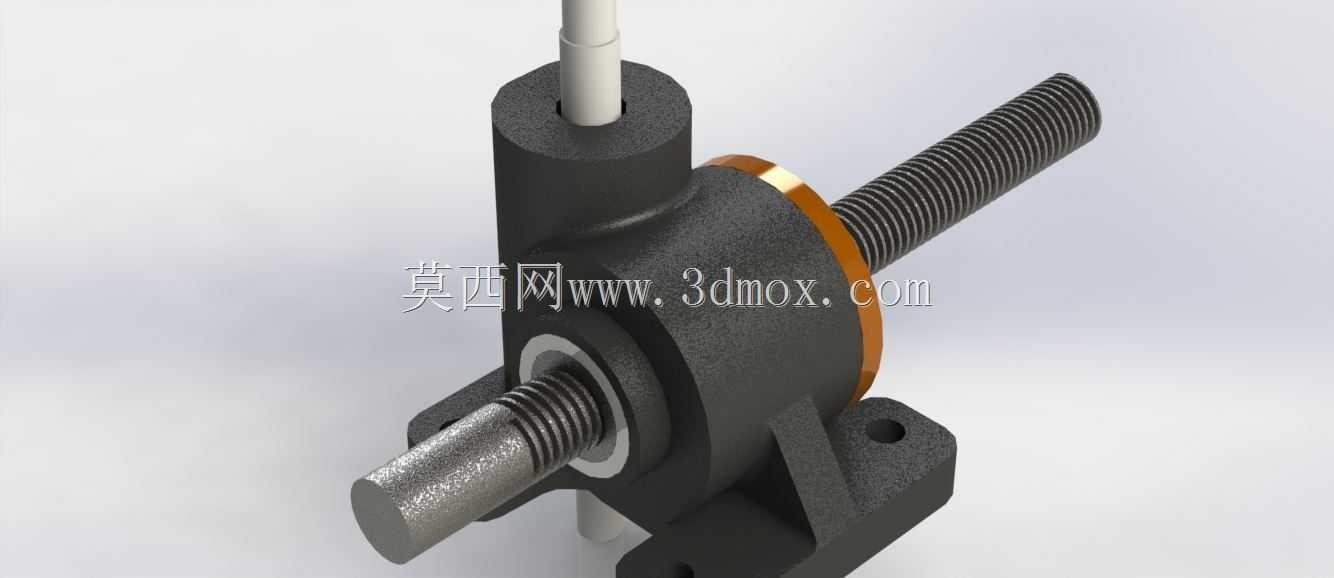

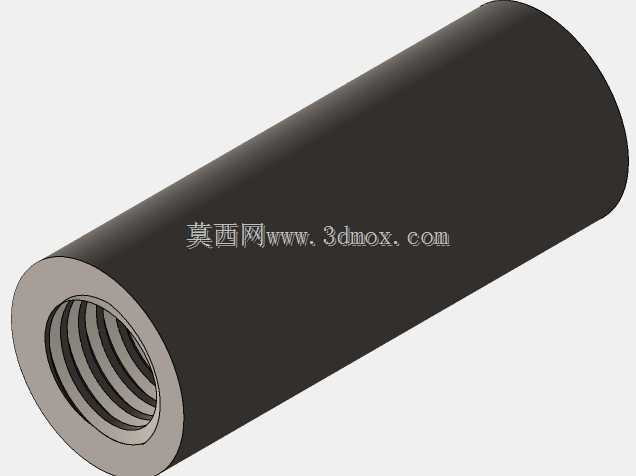

　　该传动调节机构核心采用蜗轮蜗杆与丝杆集成的结构形式，固定传动比为1:4，可实现小输入扭矩下的精准直线位移输出，在轻工生产线的工位高度微调、检测设备的探头进给调节、小型工装夹具的夹紧行程控制场景中应用广泛。不同于常规分体式蜗轮丝杆升降机，该结构将蜗轮螺母与壳体集成设计，丝杆直接贯穿蜗轮中心的内螺纹孔，输入端蜗杆轴垂直于丝杆轴线布置，输入端转动时，蜗杆带动嵌装在壳体内的蜗轮转动，蜗轮内螺纹驱动丝杆做轴向直线运动，无需额外的螺母连接副，整体结构紧凑度较常规分体结构提升30%以上，适合安装空间受限的设备改造场景。壳体采用带安装支脚的一体式铸造成型结构，两个支脚对称分布在壳体两侧，支脚上开有贯通安装孔，可直接通过螺栓固定在设备安装基板上，

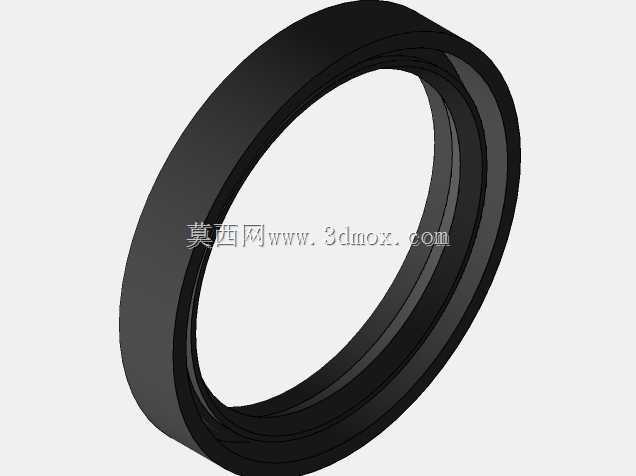

　　安装时需保证丝杆轴线与负载运动方向平行度误差不超过0.1mm/m，避免丝杆运动时出现卡滞、偏磨问题。输入端蜗杆轴两端设置有衬套支撑，轴端伸出壳体部分可适配手轮、步进电机等驱动部件，手动调节时手轮每转动一圈，丝杆直线位移量对应丝杆导程的四分之一，可实现微米级的微调精度，满足精密检测、对位工位的调节需求。丝杆采用梯形螺纹结构，具备一定的自锁性能，当传动比1:4配合梯形螺纹的导程角设计时，可实现反向自锁，即丝杆轴向受力无法驱动蜗杆转动，无需额外加装锁紧机构即可保持调节后的位置，在垂直升降调节场景中可避免负载下坠风险。壳体与蜗轮之间设置有耐磨衬圈，减少蜗轮转动时的端面磨损，蜗轮与蜗杆的啮合侧隙控制在0.02-0.05mm范围内，

　　既保证传动顺畅无卡滞，又避免回程间隙过大影响调节精度。设计过程中对壳体的壁厚做了均匀化处理，壳体主体壁厚保持在5mm，安装支脚位置做了局部加厚，避免螺栓锁紧时出现壳体变形，同时在蜗杆轴的伸出端设置有密封槽，可加装密封圈防止内部润滑脂溢出，适配多粉尘、少量切削液飞溅的车间工况。丝杆的有效行程可根据实际使用需求裁切，模型中预留的丝杆伸出长度可覆盖常规0-50mm的调节行程，若需要更大行程可在不改变壳体安装尺寸的前提下更换加长丝杆，通用性较强。安装边界方面，壳体主体最大外径为65mm，安装支脚的孔中心距为48mm，安装孔直径为7mm，适配M6螺栓固定，输入端蜗杆轴直径为12mm，轴端长度为20mm，可适配内径12mm的标准手轮或联轴器，

　　丝杆外径为16mm，梯形螺纹螺距为4mm，运动过程中丝杆的最大摆动量不超过0.03mm，保证运动平稳性。在实际选型应用中，该机构额定轴向负载为500N，适合轻载调节场景，不可用于重载起重工况，使用时需在蜗轮蜗杆啮合处涂抹锂基润滑脂，定期检查啮合面的磨损情况，当齿面磨损量超过0.2mm时需及时更换蜗轮部件，避免传动精度下降。
