小口径弯形通风管道结构设计

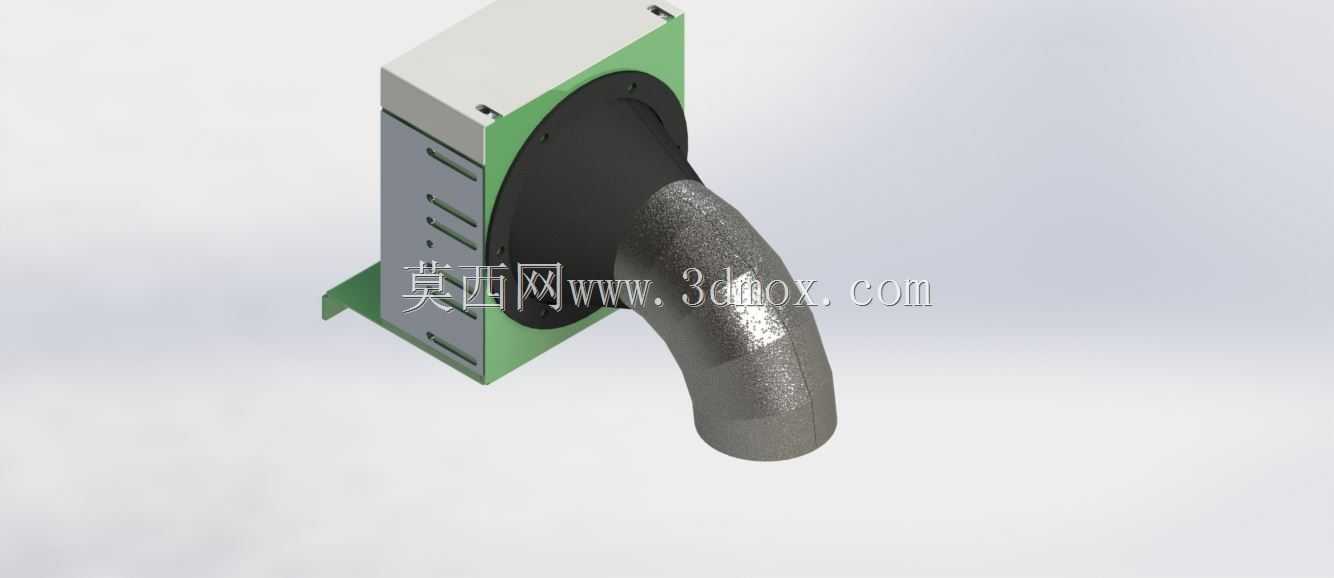

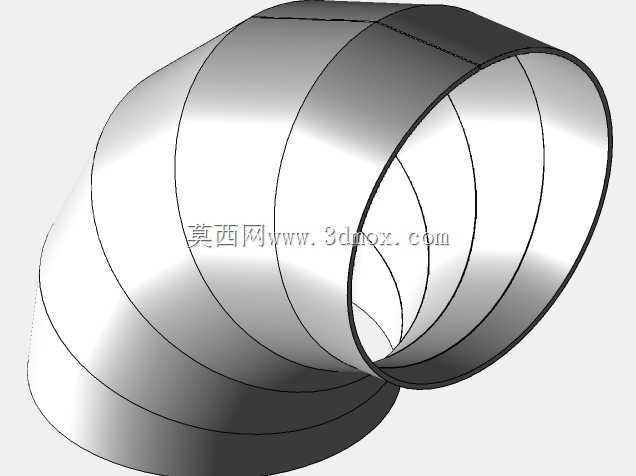

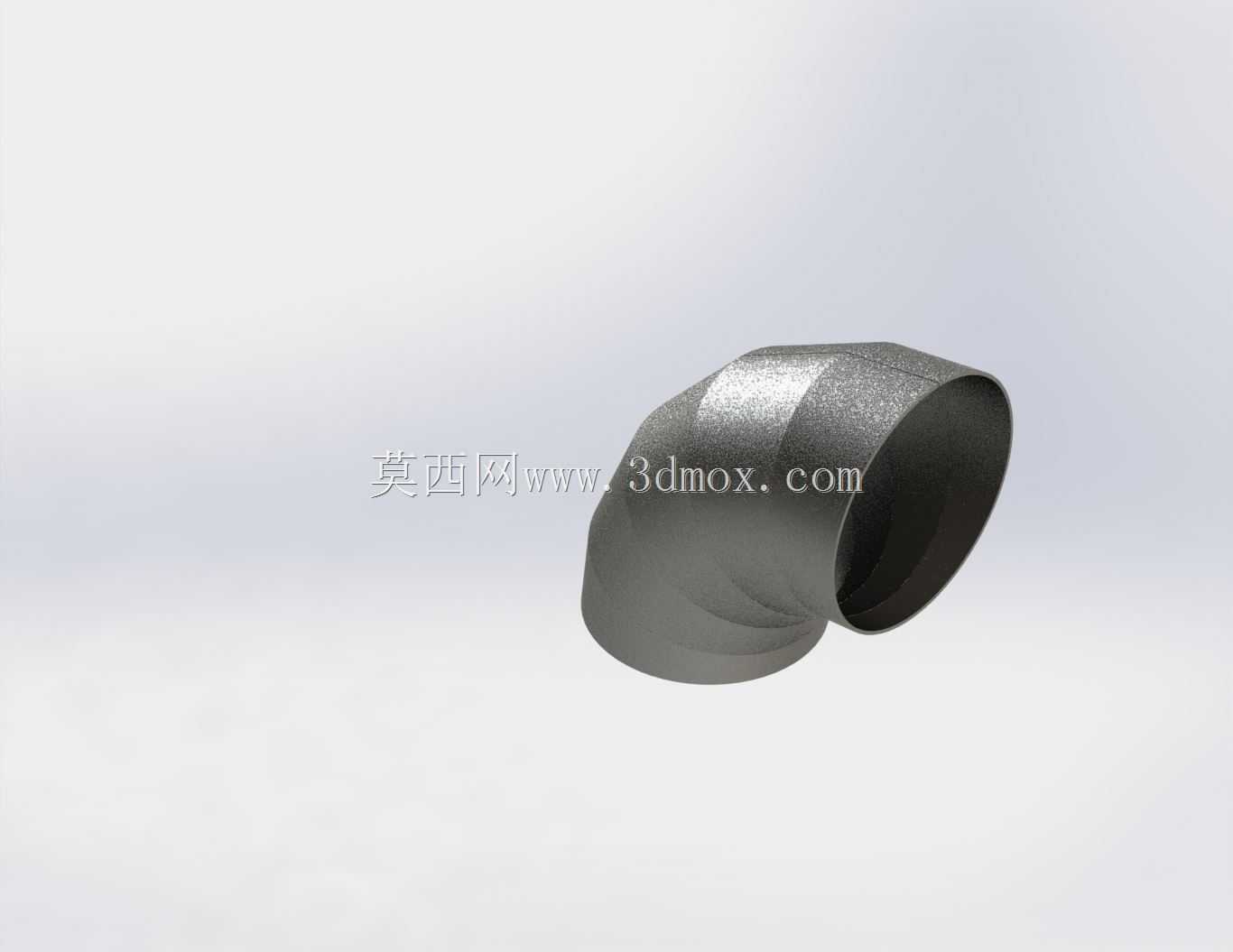

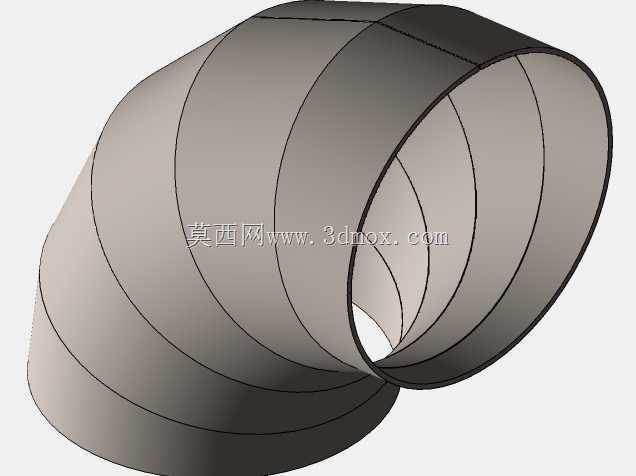

　　在狭小空间的通风系统布设场景中，常规直筒管道往往无法适配转角处的气流导向需求，尤其是设备内部、紧凑型建筑夹层这类安装空间局促的区域，大曲率半径的弯管会占用过多安装余量，甚至无法完成布设，这类小口径弯形通风管道就是为解决这类空间受限场景的通风导流问题设计的。这款弯管采用单节冲压成型的钣金结构，没有额外的拼接焊缝，整体成型的结构能减少气流在管道内部流动时的紊流损耗，管壁的曲面过渡经过曲率优化，在有限的转弯半径下尽可能降低风阻，避免气流在转弯处形成涡流造成通风效率下降。从安装边界来看，这款管道的接口直径为14毫米，适配常规同规格的柔性通风软管或者硬管对接，接口处没有额外的法兰凸缘，采用直插式配合后辅以卡箍紧固即可完成密封连接，

　　整体的轴向安装尺寸控制在极小范围内，不需要为管道转弯预留过多的直线段余量，在紧凑型电子设备散热通风、小型实验台排风系统、精密仪器内部气路导流这类对安装空间有严格限制的场景中，这类小曲率弯管的适配性远高于常规拼接式弯管。设计过程中优先考虑了钣金加工的工艺可行性，管壁厚度选用常规薄板规格，冲压成型时不会因为曲率过小出现板材拉裂或者起皱的问题，曲面的拔模角度适配冲压模具的脱模需求，不需要额外的后续整形工序就能达到尺寸精度要求。管道两端的接口同轴度公差控制在合理范围内，对接时不会出现错位导致的漏风问题，内壁的光滑度经过成型工艺优化，没有明显的冲压凹痕或者凸起，能减少气流携带的粉尘在管壁附着堆积的概率，降低后期管道清理维护的频次。

　　在实际应用中，这类弯管也可用于小型气力输送系统的末端转向，输送粒径较小的轻质颗粒物料时，平滑的曲面过渡能减少物料在转弯处的卡滞，避免管道堵塞。不同于大尺寸通风管道需要多节拼接来实现转弯，这种小口径单节弯管的结构整体性更好，长期使用过程中不会出现拼接缝开裂漏风的问题，结构强度也能满足常规低压通风系统的压力要求，不需要额外做加强筋结构就能承受系统运行时的正负压力。在布设安装时，因为整体重量较轻，不需要额外设置承重支架，仅靠两端管道的连接强度就能完成固定，进一步减少了安装所需的配件和空间占用。针对不同的使用场景，这类弯管的材质可根据输送介质的特性选择，普通通风场景选用常规镀锌薄板即可，有防腐需求的场景可选用不锈钢薄板或者铝合金板材加工，

　　成型工艺不需要做过多调整，仅需要根据板材的拉伸特性微调冲压模具的间隙就能保证成型质量。在三维建模过程中，曲面的构建优先保证曲率的连续性，避免出现曲面拐点造成的风阻突变，接口处的尺寸公差配合按照常规管道连接的间隙要求设定，既不会因为间隙过大造成漏风，也不会因为间隙过小导致安装时插接困难。
