集成式NG10规格液压歧管阀组结构

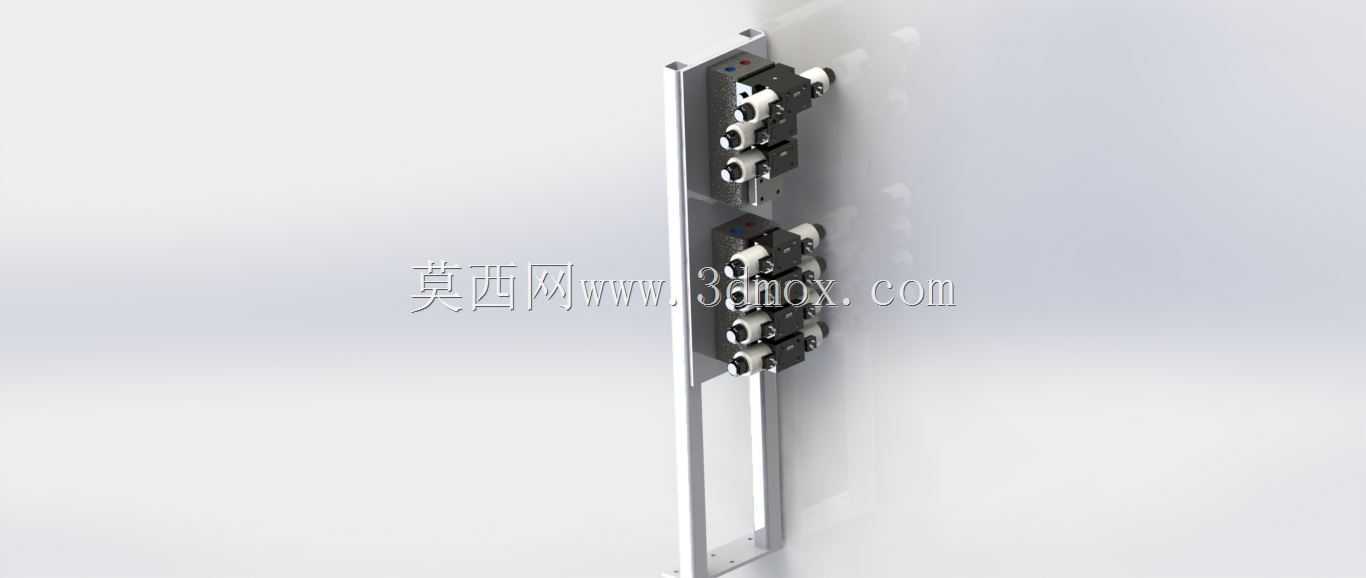

　　这款阀组采用标准NG10安装界面设计，核心适配工业液压系统中多回路集中控制的工况需求，在机床液压站、自动化生产线液压动力单元、重型设备液压操控回路中都能见到这类集成阀组的应用，相比分散式阀件管路连接，集成式歧管结构能大幅减少外接管路数量，降低管路泄漏点，同时压缩阀组整体安装占用空间，提升液压系统的紧凑性与运行可靠性。

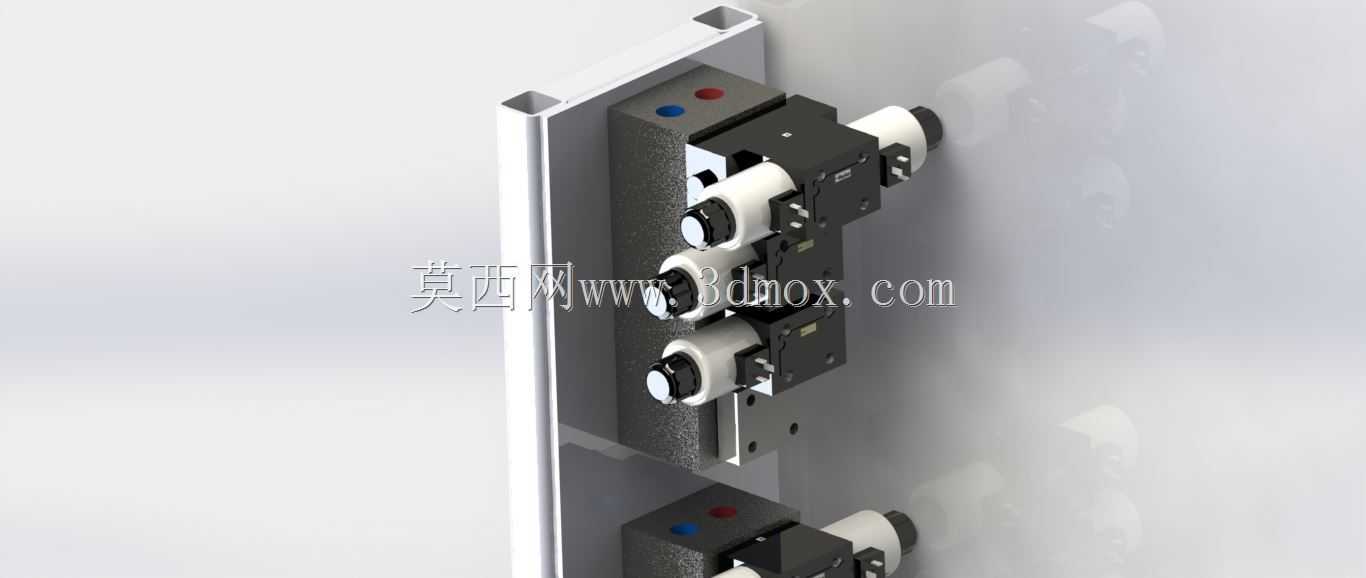

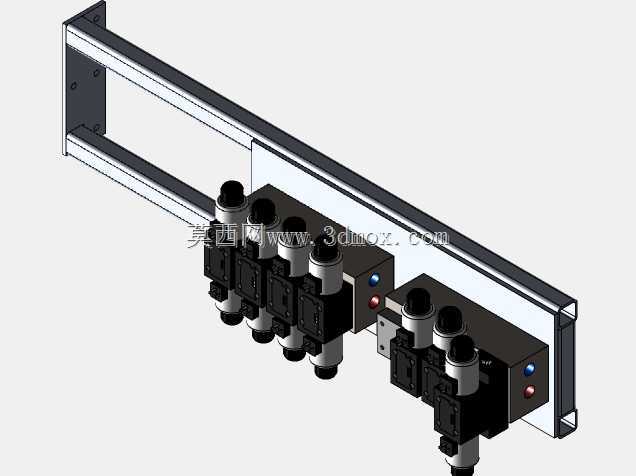

　　从实际功能层面看，该阀组将三路同规格的液压控制阀集成在同一块安装歧管上，每一路阀件都对应独立的压力油口、回油口与工作油口，可同时对三个独立的液压执行元件进行方向与压力控制，比如控制小型液压油缸的伸缩动作、液压马达的启停与转向，适配需要多点位同步液压驱动的设备场景。阀组上预留的红蓝标识点分别对应压力测压点与回油测压点，现场调试时可直接连接测压接头，快速获取各回路的实时压力数据，不用额外在管路上加装测压接头，减少现场改装工作量。

　　设计思路上，这款阀组遵循标准化液压元件安装规范，安装基面的加工精度满足液压阀件的密封要求，平面度控制在0.02mm以内，表面粗糙度达到Ra0.8，保证阀件安装后O型圈密封的可靠性，避免高压工况下出现渗油问题。歧管内部的油路孔道采用正交钻孔设计，孔道交汇处做了倒角去毛刺处理，避免油液流动时产生紊流与噪音，同时孔道通径匹配NG10阀件的额定流量，保证油液通过时的压损控制在合理范围内，不会因为通径不足导致系统发热、效率下降。阀组侧边的安装槽采用标准C型导轨适配结构，可直接卡装在工业标准电气安装导轨上，也可以通过阀块上预留的安装孔用螺栓固定在安装面板上，两种安装方式适配不同的设备装配场景，不管是集成在液压站阀架上，还是内嵌在设备机身的阀组舱内都能快速完成固定。

　　外形尺寸与安装边界方面，阀组整体宽度适配三路阀件并排安装的间距要求，每两个阀件之间的中心距符合NG10阀件的安装间距标准，不会出现阀件手柄或者调节机构互相干涉的问题。阀组向外伸出的阀件操作端预留了足够的手动调节空间，现场人员可以直接手动操作阀件的应急推杆，在断电或者调试状态下手动切换阀位，不用额外预留操作避让空间。阀组背面的油口布局采用集中排布设计，所有对外连接的油口都设置在阀组的同一侧，方便现场管路的排布与连接，管路走向整齐，后期维护时拆装管路也不会互相干扰。油口的螺纹规格采用标准液压管螺纹，可直接适配标准液压管接头，不用额外加工转换接头，降低装配的配件成本。

　　在实际选型适配时，这款阀组适合额定工作压力在25MPa以内的中低压液压系统，单路额定流量匹配NG10阀件的通流能力，可满足大多数中小型液压执行元件的流量需求。阀组的金属本体采用高强度液压专用钢材加工，表面做了发黑防锈处理，在车间多油污、多湿度的工况下也能长期使用不会出现锈蚀问题，延长阀组的整体使用寿命。每一路阀件与歧管连接的位置都采用标准O型圈端面密封，相比螺纹密封的方式，端面密封的抗振动能力更强，在设备运行产生持续振动的工况下也不会出现密封失效漏油的问题，适配工程机械、移动设备这类振动较大的应用场景。
