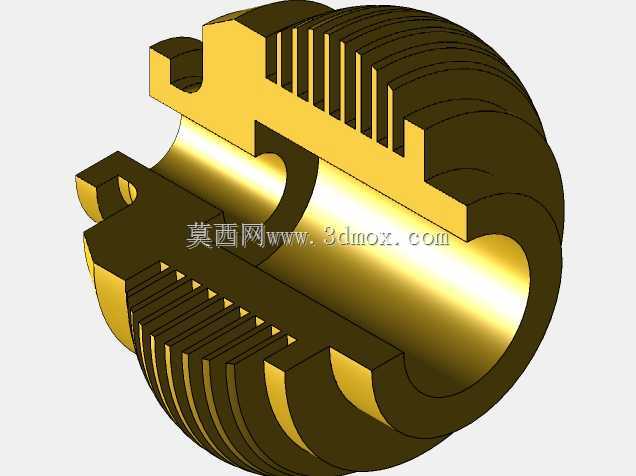

剖分式带散热鳍片传感安装基座结构

　　这款剖分式带散热鳍片的轴装构件，主要面向旋转轴系的传感检测安装场景，在工业传动设备、流体输送管线、动力输出单元的运行状态监测环节应用广泛，能够为转速、振动、温度类传感检测元件提供稳定的安装依托，同时兼顾轴系运行过程中的热量导出需求。从实际使用场景来看，这类构件多配套在无法做轴向套装的已投用轴系改造项目中，不需要拆解原有轴系的联轴器、轴承端盖等部件，直接通过剖分面的拼合结构抱紧在目标轴段上，大幅降低现场改造的拆装工作量，尤其适合冶金、化工、电力等行业连续生产线上的设备状态监测加装作业，避免长时间停机拆解带来的产能损失。

　　从功能特性上看，构件外侧均匀排布的轴向鳍片结构，并非单纯的造型设计，一方面能够增大构件与周边空气的接触面积，将轴系运转过程中传导至安装座的热量、以及传感元件工作产生的热量快速散出，避免局部积温导致传感检测精度漂移，另一方面鳍片形成的轴向凹槽可以作为传感线束的布设走线槽，对检测线缆起到限位防护作用，避免轴系转动过程中线缆被周边旋转部件剐蹭拉扯。构件的剖分结合面做了精准的止口定位设计，拼合后内圆柱面的同轴度能够得到有效保证，抱紧在轴上后不会出现偏心晃动，避免因安装基座自身的跳动导致传感检测数据出现误差。内孔表面做了细微的防滑纹理处理，抱紧后与轴表面的静摩擦力足够克服构件自身及搭载的传感元件的离心力，在轴系额定转速范围内不会出现相对滑移，保证检测位置的固定性。

　　设计思路上，这款构件优先考虑了现场安装的便捷性，剖分式结构的两个半体通过侧边的安装耳实现锁紧固定，安装耳上预留的锁紧孔位可以适配不同规格的锁紧螺栓，能够根据轴径的实际公差范围调整抱紧力，既不会因为抱紧力过大导致轴表面出现压痕损伤，也不会因为抱紧力不足出现松脱。构件的轴向尺寸经过多场景适配优化，既不会因为轴向长度过大占用过多轴段安装空间，影响轴系原有其他配件的布设，也不会因为轴向长度过短导致抱紧力不足、散热面积不够。外侧鳍片的高度和间距经过热仿真验证，在常规工业车间的通风环境下，能够满足持续工作状态下的散热需求，同时鳍片的厚度做了等强度优化，在保证散热面积的前提下尽可能降低构件自身重量，减少轴系转动过程中的附加动平衡负载，避免因为加装基座导致轴系动平衡超标引发振动问题。

　　从安装边界来看，这款构件的外圆最大直径控制在合理范围内，安装后不会和轴系周边的轴承座端盖、密封件、防护罩等部件发生运动干涉，适配的轴径范围覆盖常规工业传动的常用轴段尺寸，安装时只需要清理轴表面的油污、锈迹，将两个半体对齐止口拼合在目标轴段，穿入锁紧螺栓按照对角顺序逐步拧紧至规定力矩即可完成安装，不需要额外做定位焊接或者轴面加工。构件的材质选用兼顾导热性能和结构强度，既能够保证热量的快速传导散出，也能够承受轴系运转过程中的振动、冲击载荷，长期使用不会出现结构变形或者鳍片断裂的问题。在实际选型使用时，需要确认目标轴段的实际直径公差、轴系的最高运转转速、周边安装空间的径向净空尺寸，确保构件安装后与周边部件保留足够的安全间隙，同时根据搭载的传感元件的安装尺寸，确认鳍片间隙是否满足传感探头的布设要求，必要时可以对局部鳍片做微调裁切，但需要注意裁切后做动平衡校正，避免影响轴系运转稳定性。
