盘式传感连接端盖结构设计

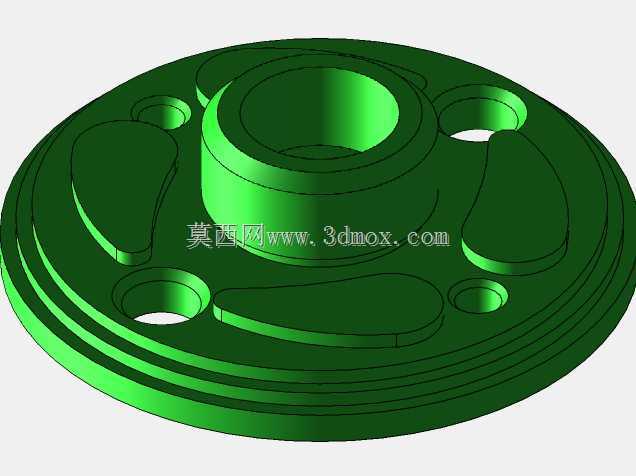

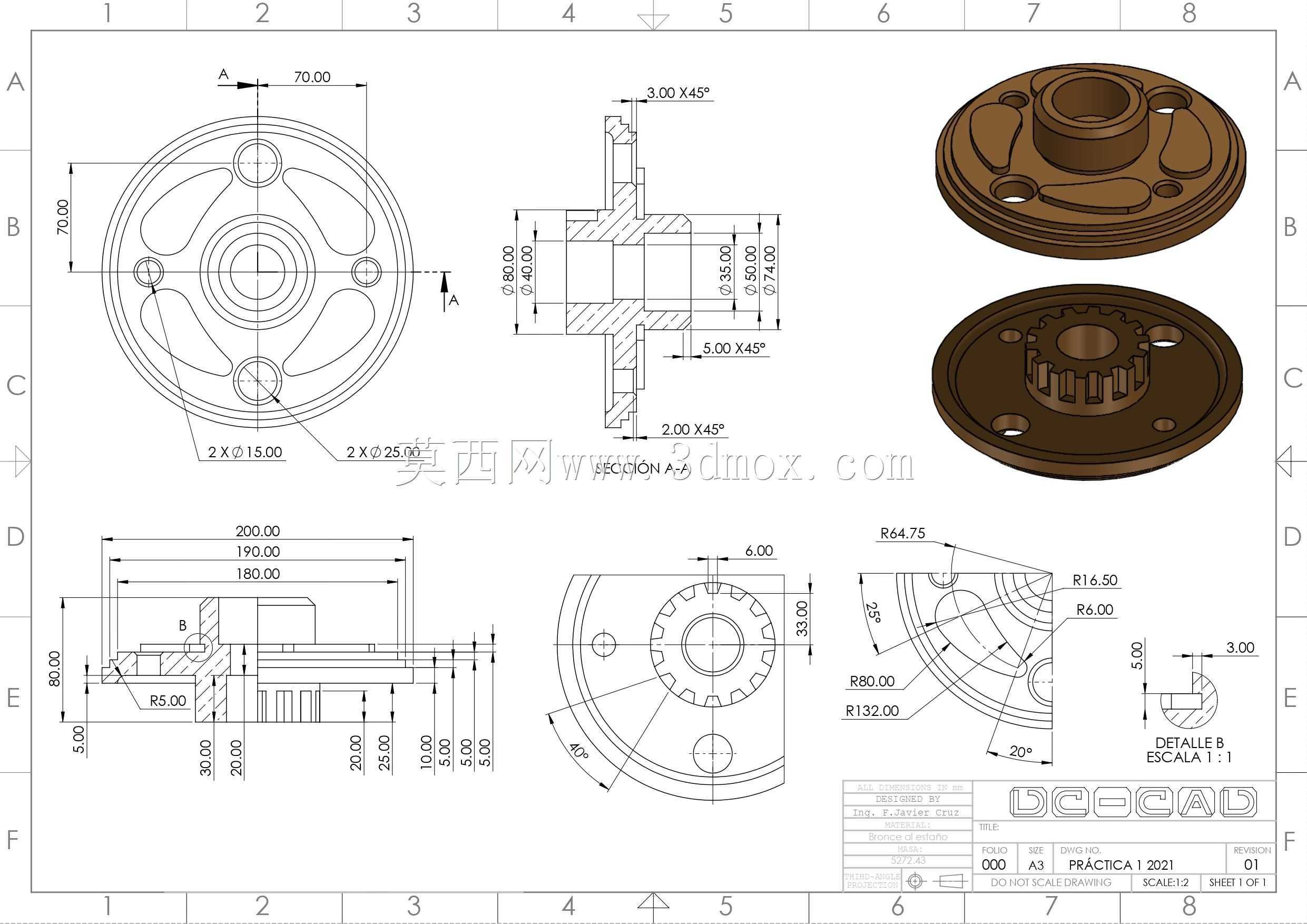

　　这款盘类构件主要作为传感检测单元的端部安装承载基体使用，常见于工业自动化产线的位置检测模块、旋转设备的转速传感组件、液压气动系统的压力传感端接部位，承担传感元件定位、外部载荷缓冲、安装面密封配合的多重作用。从结构设计逻辑来看，整体采用圆盘式对称布局，中心设置凸起的轴套式承孔，用于与被测转轴或者管路接插件形成同轴配合，承孔的内径公差按照H7级精度设计，既保证配合件的装配顺畅度，又能控制径向窜动间隙，避免传感检测过程中因配合偏移带来的信号误差。盘体上分布的多组异形减重槽，并非单纯为了削减材料用量，而是经过受力仿真优化后确定的轮廓：槽体的走向沿着盘体受载时的应力流线分布，在保证整体抗弯、抗扭刚度满足1.5倍额定载荷安全系数的前提下，

　　去除非受力区域的冗余材料，降低构件整体重量，同时这些槽体还可作为传感元件布线的走线通道，避免线缆在装配后被挤压磨损。盘体边缘设置的多组不同直径的通孔，分为安装定位孔与过线孔两类：直径较小的一组孔为销钉定位孔，用于装配时与安装基座上的定位销配合，保证构件与基座的同轴度误差控制在0.02mm以内；直径稍大的一组孔为螺栓过孔，适配对应规格的内六角圆柱头螺栓，孔位周边做了锪平处理，保证螺栓装配后头部不突出盘体表面，避免与周边转动部件发生干涉。靠近中心凸台的两组半圆型缺口，是为传感探头预留的检测窗口，缺口的边缘做了R1.5的圆角过渡，避免应力集中导致的盘体开裂，同时缺口的端面与中心承孔的轴线垂直度控制在0.015mm以内，

　　保证传感探头安装后检测端面与被测面的平行度符合检测要求。从安装边界来看，盘体的最大外径适配常规传感模块的通用安装尺寸，中心凸台的突出高度经过匹配计算，既保证与配合件的啮合长度满足传力要求，又不会因为凸台过高导致整体装配尺寸超差，盘体的总厚度经过刚度校核，在额定侧向载荷作用下的最大变形量不超过0.01mm，不会影响传感元件的检测精度。盘体背面设置的多圈环形凹槽，用于安装O型密封圈，凹槽的深度与宽度按照对应线径的密封圈压缩量要求设计，装配后可实现IP65级别的密封防护，避免工业现场的粉尘、切削液、水汽进入传感模块内部，损坏内部电子元件。在实际选型应用中，这类盘式端盖可直接替换同安装尺寸的传统传感端盖构件，不需要对原有安装基座做二次加工，

　　其优化后的受力结构相比传统实心端盖，重量降低32%，同等载荷下的变形量降低18%，同时预留的走线槽与检测窗口可兼容多种不同型号的传感探头安装，适配旋转轴转速检测、位移传感、压力传导等多种工业检测场景，在机床主轴检测模块、自动化输送线的位置检测单元、工程机械的液压系统传感端接部位都有较高的适配性。设计过程中针对盘体的安装受力做了多轮仿真验证，分别模拟了螺栓预紧力载荷、转轴转动带来的径向交变载荷、外部冲击载荷三种工况下的应力分布，对应力集中的孔位边缘、凸台根部位置做了圆角强化处理，避免长期交变载荷下出现疲劳裂纹，同时所有加工面的粗糙度要求按照功能区分：配合面粗糙度达到Ra1.6，保证配合精度；安装贴合面粗糙度达到Ra3.2，保证密封性能；非加工面的粗糙度达到Ra12.5，在不影响使用性能的前提下降低加工成本。
