杠杆驱动轮式传动演示机构三维结构

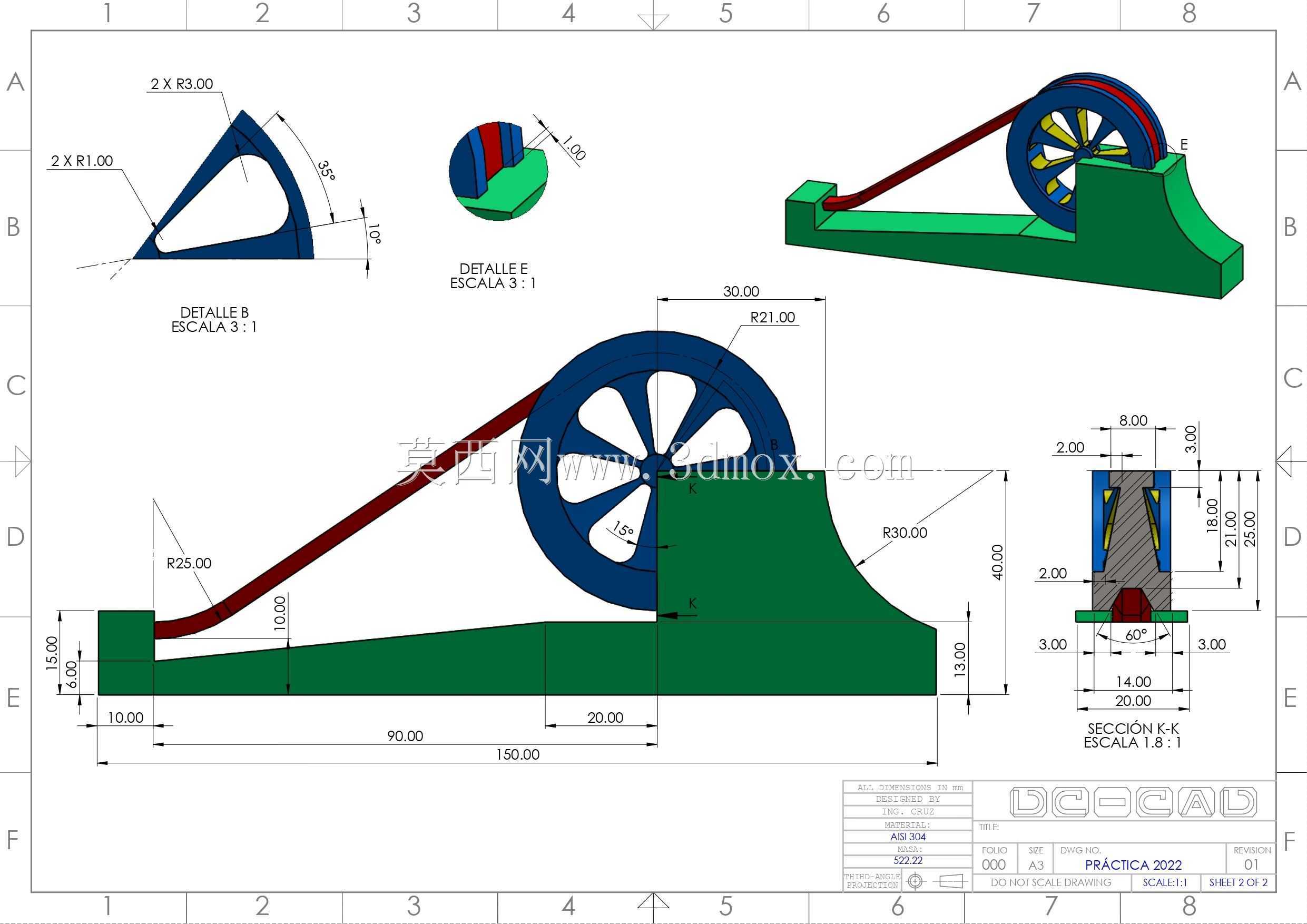

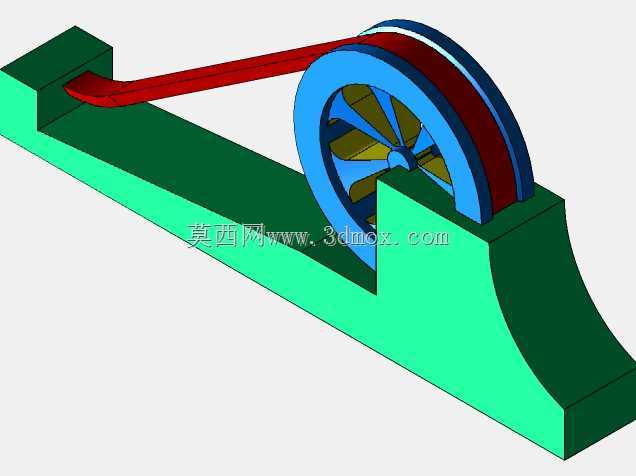

　　该机构属于典型的杠杆-轮组复合传动演示结构，核心功能是通过杠杆端的往复摆动输入，带动轮组实现定轴回转运动，常被用于机械原理教学演示、简易传动方案验证场景，也可作为小型往复式动力输入装置的核心传动单元参考结构。从结构组成来看，整套机构包含一体式铸造风格的L型支撑基座、长条形杠杆驱动臂、带辐条结构的回转轮组三个核心部分，支撑基座采用高低阶一体化设计，低阶平面作为杠杆臂的摆动承载面，高阶立壁设置轮组安装轴孔，轴孔与基座底面的垂直高度经过匹配设计，保证杠杆臂与轮缘接触时的压力角处于合理区间，避免传动过程中出现卡滞或接触应力过大的问题。杠杆臂采用等截面长条结构，驱动端设置圆弧过渡的接触头，接触头与轮缘的接触位置设计在轮缘中径处，

　　既保证足够的驱动力矩传递，也避免接触位置偏磨导致的运动精度下降；杠杆臂的摆动支点设置在基座低阶端的凸台位置，支点到接触头的长度与支点到手动驱动端的长度比例经过优化，手动端施加较小的作用力即可在轮组接触端产生足够的摩擦力带动轮组转动，符合省力杠杆的设计逻辑。回转轮组采用轮缘加厚、辐条减重的结构设计，轮缘表面做粗糙化处理以增大与杠杆接触头的摩擦系数，无需额外设置啮合齿即可实现动力传递，降低了零件加工精度要求；轮组中心设置贯通式轴孔，可适配标准直径的光轴安装，轴孔与轮缘的同轴度公差控制在合理范围，保证回转过程中轮缘跳动量处于允许区间，避免杠杆接触头在传动过程中出现脱开或冲击现象。安装边界方面，整套机构的基座底面为全平面设计，

　　可直接通过螺栓压紧或压板固定在实验台、设备安装面板上，基座的总长度、高度尺寸适配常规教学实验台的安装空间，轮组的最大回转半径小于基座高阶立壁到低阶端的水平距离，保证轮组回转过程中不会与基座本体产生运动干涉；杠杆臂的最大摆动角度经过限位设计，向上抬升的极限位置不会脱离轮缘接触区域，向下按压的极限位置不会与基座低阶平面发生碰撞，无需额外设置限位块即可保证机构连续运行。在实际应用场景中，这类无齿摩擦传动的杠杆轮组结构，可用于对传动精度要求不高、需要频繁往复输入动力的小型装置，比如简易物料推送机构、手动计数装置的动力输入单元，相比齿轮啮合传动，该结构无啮合背隙，传动过程噪音更低，且零件数量少，装配维护难度低，

　　适合在教学场景中帮助初学者理解杠杆传动、摩擦传动的基本原理，也可作为非标自动化设备中简易动力传递单元的设计参考。设计过程中需要重点关注杠杆接触头与轮缘的接触压力匹配，压力过小会出现传动打滑，压力过大会增大接触磨损，缩短零件使用寿命，因此在建模时需要反复校核杠杆摆动行程内的接触力变化曲线，保证整个传动行程内接触力处于合理区间；同时支撑基座的高阶立壁需要具备足够的结构刚度，避免轮组受侧向力时立壁出现变形，导致轮组回转轴线偏移，因此基座的立壁与底面连接处设置了圆弧过渡结构，既减少应力集中，也提升了整体结构刚度。
