卡通立式机械传动机器人结构设计

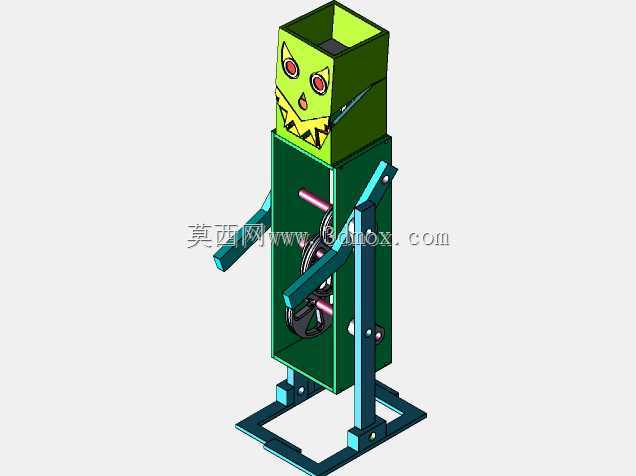

　　这款立式卡通造型机械装置，核心采用双摇杆连杆传动结构实现双臂的往复摆动动作，整体采用方管型材搭建主体框架，兼顾轻量化与结构刚性，适合作为科普教具、创意展示装置或是小型桌面互动摆件使用。从结构设计逻辑来看，头部采用方盒式封闭结构，表面预留卡通面部造型的安装位，可根据展示需求更换不同风格的面板，头部与躯干部分采用插接式连接，无需额外紧固件即可完成装配，方便后期拆解维护或是更换头部造型组件。躯干部分作为整个装置的承载核心，内部预留了传动组件的安装空间，两侧的臂部连杆通过转轴与躯干内部的传动轮组连接，当输入轴接入动力后，两组连杆会带动臂部做出同步的前后摆动动作，传动路径上所有转动副均采用轴套配合，减少转动过程中的摩擦损耗，

　　同时降低装配时的同轴度要求，提升批量生产的装配效率。底部支撑框架采用H型布局，四个支撑脚向外延伸出主体轮廓，有效扩大支撑面，降低装置运行过程中的重心偏移风险，支撑脚底部预留了安装孔位，可通过螺栓将整个装置固定在展示台或是桌面台面上，避免运行过程中出现位移或是倾覆问题。从实际应用场景出发，这类结构简单、动作直观的机械装置，非常适合用于中小学机械科普课堂，通过直观的连杆动作演示，帮助学习者理解平面连杆机构的运动原理，相比纯理论讲解更具互动性；也可作为商场、展会的互动引流装置，搭配卡通外观能够快速吸引人群注意力，若在臂部加装小型展示牌或是互动组件，还可实现简单的物料传递、动作引导功能。设计过程中优先考虑了加工工艺性，

　　所有结构件均采用标准型材切割加工，无需复杂的曲面加工工序，普通的钣金切割、钻铣设备即可完成所有零件的加工，大幅降低制造成本；传动组件全部采用标准化的轴、销、轴套零件，无需定制特殊非标件，后期维护更换零件的成本极低。外形尺寸方面，整体高度控制在400mm以内，底座宽度控制在200mm左右，占用桌面空间较小，适合放置在常规展柜或是教学实验台上使用，安装时仅需保证底部支撑面水平，即可保证传动机构运行顺畅，无需复杂的调试工序。在结构细节处理上，所有外露的棱边均做了倒角处理，避免使用过程中划伤操作人员，转动部位的轴端均加装了轴端挡圈，防止运行过程中轴件窜动脱落，躯干侧面预留了观察窗口，可直观看到内部传动组件的运行状态，方便教学演示时观察机构运动过程。传动比的设置上采用了减速设计，输入轴接入常规低速电机后，臂部摆动频率控制在每分钟30次左右，动作平缓不会出现过快的冲击，既保证展示效果，也降低运行过程中的噪音与零件磨损。
