带安装凸台法兰式传感连接基座结构

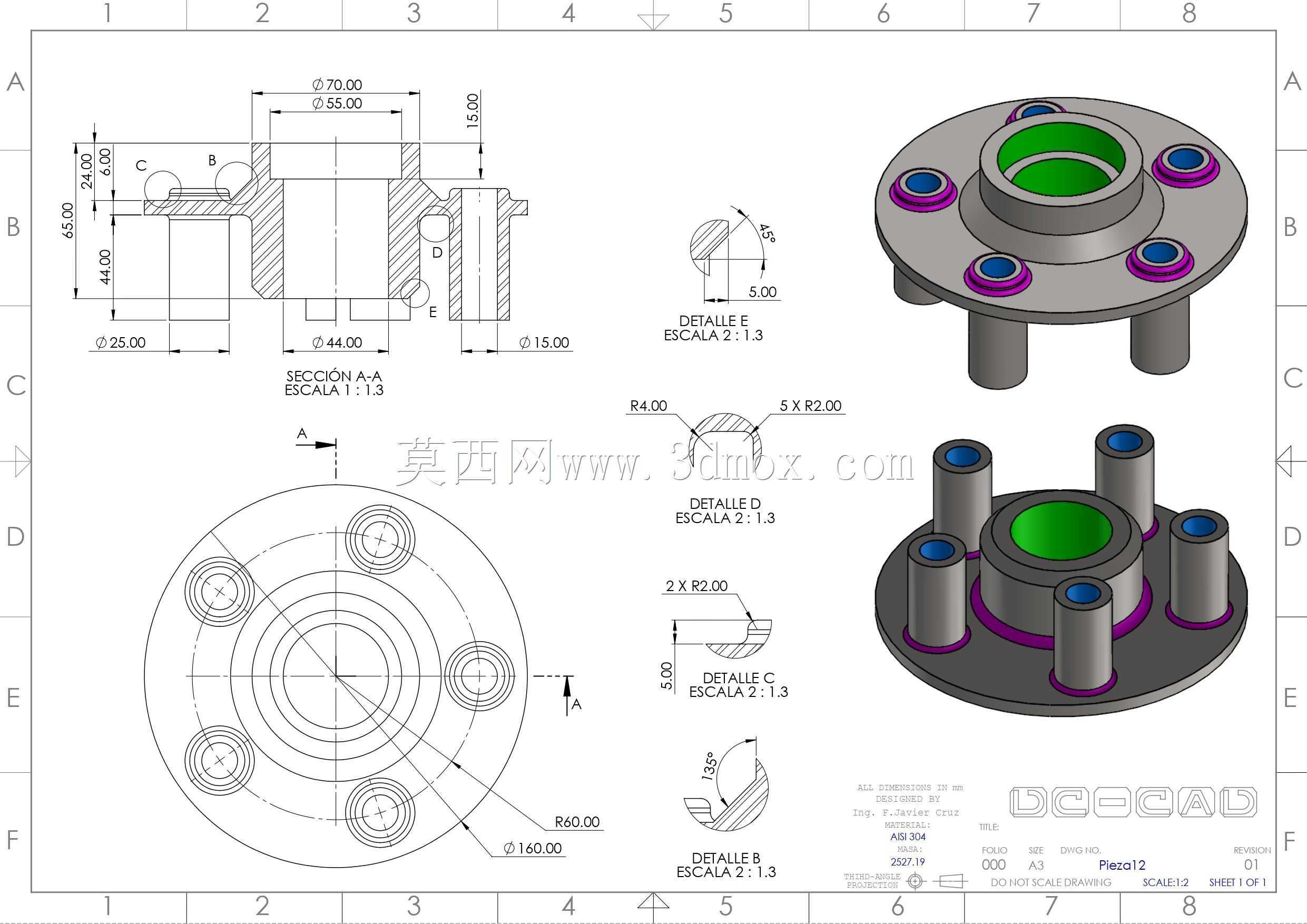

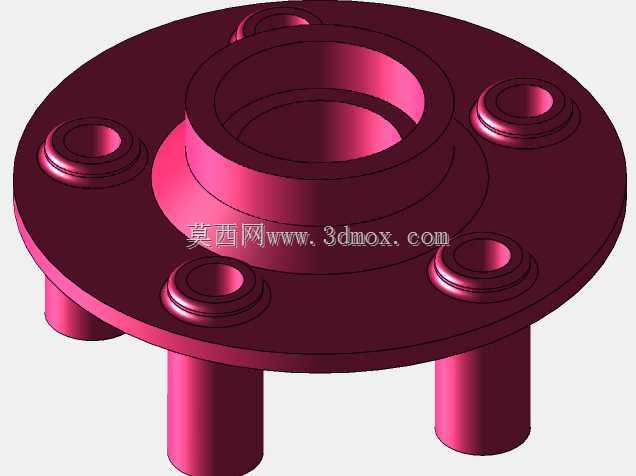

　　这款带多安装凸台的法兰式连接基座，主要应用于工业传感检测场景中各类传感元件的固定与对接，在流体管路压力检测、旋转部件转速监测、工位位置传感触发等工况下都能见到这类结构的身影。它的核心作用是为传感检测元件提供稳定的安装基准，同时实现检测端与被测设备本体的刚性连接，保证传感信号采集的稳定性，避免因安装松动、对接偏移导致的检测数据漂移问题。从结构设计来看，主体采用圆盘式法兰作为承载基体，中心设置阶梯式通孔，一方面用于穿设传感元件的探测端或者信号线缆，另一方面阶梯结构可以实现传感元件的轴向定位，安装时传感主体抵靠在阶梯端面即可完成轴向位置限定，不需要额外调整轴向间隙，能有效提升现场装配效率。法兰盘面上均匀分布六个带沉台的安装孔，

　　沉台结构可以让内六角安装螺栓的头部完全沉入孔内，不会突出法兰表面，既避免了螺栓突出带来的磕碰风险，也能让法兰安装面与设备安装面完全贴合，保证连接的刚性与密封性能，在有防尘、防水要求的检测工位，这种沉孔设计配合端面密封圈可以实现IP65以上的防护等级。法兰基体下方延伸出三根等径圆柱定位柱，这三根定位柱与设备安装面上的定位孔采用间隙配合，装配时先将定位柱插入对应定位孔，即可完成整个基座的周向定位，不需要反复调整安装角度，能大幅降低现场装配的对位难度，同时三根定位柱呈等边三角形分布，三角形定位结构具备更好的抗扭转性能，在设备运行产生振动的工况下，能有效避免基座发生周向转动，保证传感元件的检测方向始终对准被测位置。设计过程中，

　　法兰盘的厚度经过受力校核，在承受常规安装螺栓预紧力的情况下，法兰盘面的变形量控制在0.02mm以内，不会因为螺栓锁紧导致中心通孔变形，卡滞内部穿设的传感探测部件。安装孔的分布圆直径参考了常规工业传感安装的通用尺寸规范，可以适配市面上多数主流规格的传感元件安装需求，不需要额外制作转接板就能直接完成装配。中心阶梯孔的各段直径公差按照H7级精度设计，与传感元件的配合间隙控制在合理范围，既可以保证传感元件顺利装入，也能避免间隙过大导致的传感元件晃动。三根定位柱的外径公差采用h6级精度，与设备安装面定位孔的配合间隙控制在0.02mm以内，保证定位精度的同时不会出现装配卡滞的问题。从安装边界来看，整个基座的最大外缘由法兰盘外径决定，

　　安装时需要在设备本体上预留出对应直径的圆形安装空间，安装面的平面度要求不低于0.05mm，避免安装面不平导致法兰盘受力变形。下方定位柱的长度决定了基座与设备安装面之间的支撑高度，设计时这个高度预留了足够的走线空间，传感元件的尾部线缆可以从三根定位柱之间的空隙引出，不会被基座压损，同时这个高度也能让传感探测端伸入被测腔体的深度符合检测要求，避免探测端过深触碰被测部件或者过浅导致检测灵敏度不足。在实际应用中，这类基座常被用在液压管路的压力传感器安装、旋转轴的转速传感器固定、自动化生产线的工位到位传感安装等场景，相比普通的平板式安装座，这种带定位柱和沉孔的结构抗振性能更好，在冲压设备、工程机械等振动较大的工况下，长期使用也不会出现螺栓松动、位置偏移的问题。结构的圆角过渡都做了R2以上的处理，既可以避免加工过程中的应力集中，提升零件的结构强度，也能去除加工毛刺，避免装配时划伤操作人员或者损坏线缆。所有安装孔的孔口都做了微小倒角，方便螺栓顺利穿入，不需要在装配时反复对位调整螺栓角度。
