传感器内置格栅式安装承载基座结构设计

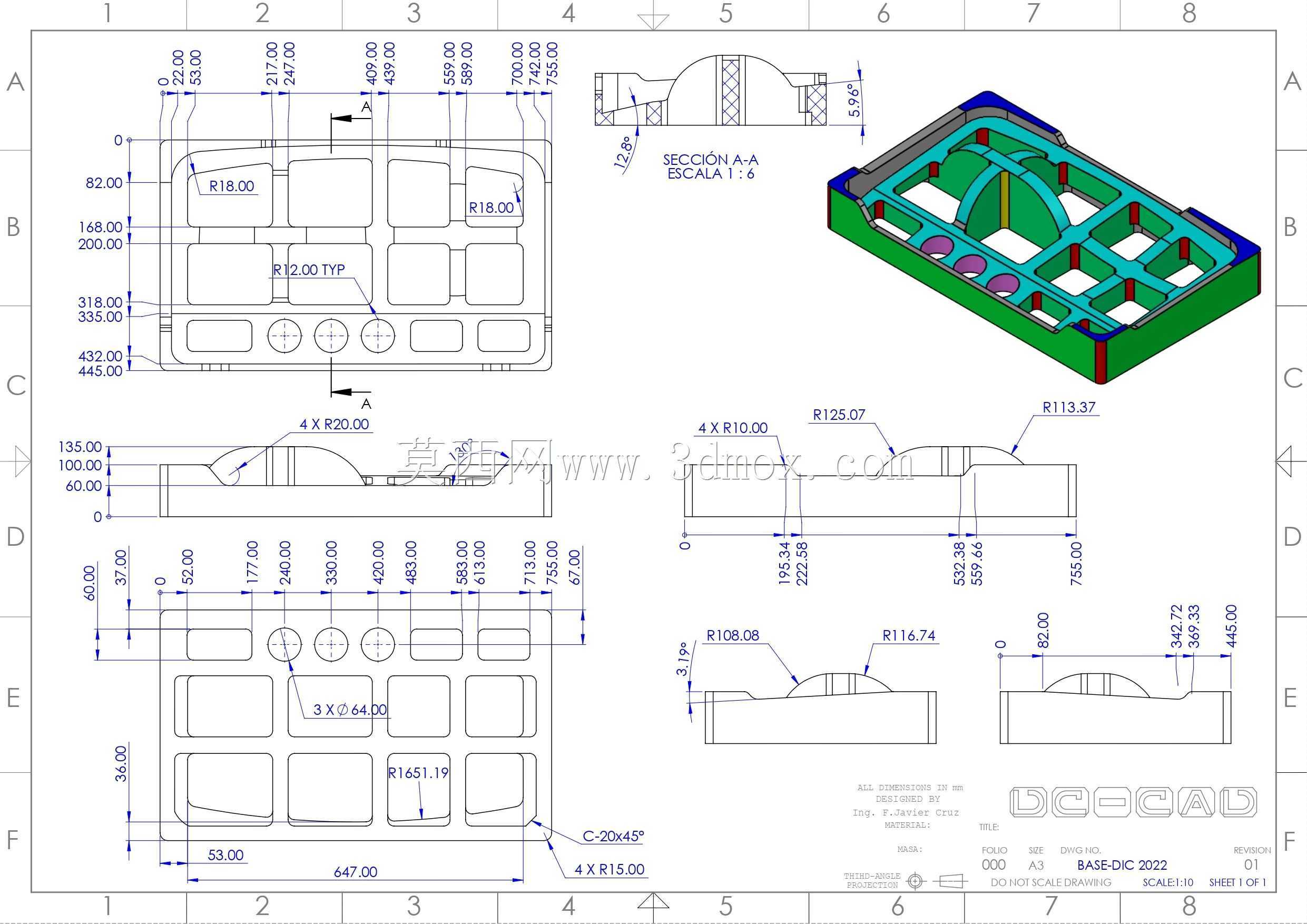

　　在工业传感检测单元的集成部署场景中，这类格栅式承载基座是传感器内置安装的核心结构件，主要承担传感核心组件的定位承载、内部走线排布、防护壳体衔接的多重作用，常见于工业自动化产线的位置检测模块、设备状态监测传感单元、流体管路参数检测探头的内部支撑结构中，区别于实心安装座的设计，该结构在保证结构强度的前提下大幅压缩了整体自重，同时为传感元件的散热预留了充足的流通空间。从结构设计逻辑来看，基座整体采用框型围边加内部格栅筋的布局，外围连续的围边结构用于和传感器的外部防护壳体做定位配合，围边边缘预留的阶梯止口可以实现与外壳的嵌合安装，不需要额外增加定位凸台就能保证装配后的同轴度与贴合度，避免长期使用过程中出现基座移位导致的传感元件检测偏差。

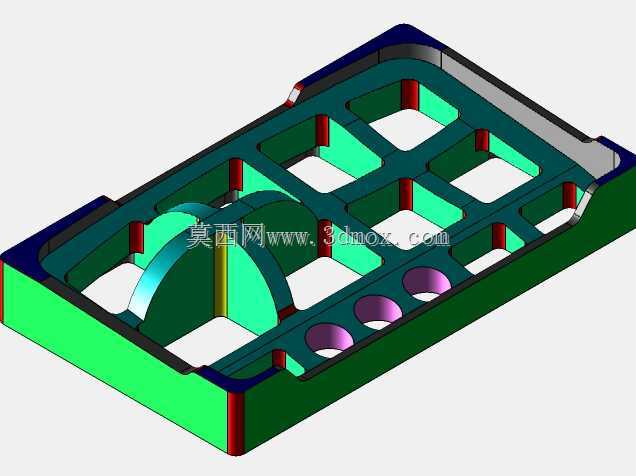

　　内部的格栅筋采用纵横交错的布局，筋条的排布方向完全匹配内部传感组件的安装点位，每一处方形镂空区域都对应不同功能模块的安装位，比如弧形拱起的筋位专门用于承托圆柱形的传感核心元件，拱起的弧度与元件外径完全贴合，既可以限制元件的径向窜动，又能避免硬接触导致的元件表面磨损；几处圆形沉孔结构是专门的走线固定位，传感模块的信号传输线可以穿过沉孔做规整排布，避免内部线缆晃动拉扯焊点造成信号中断。设计过程中重点考量了安装边界的适配性，基座整体的长宽尺寸完全匹配对应规格传感器的外壳内腔尺寸，围边的高度低于外壳内腔深度1.2mm，装配后不会出现基座顶触外壳端盖的问题；筋条的厚度统一设置为1.5mm，在满足抗冲击强度要求的前提下，尽可能减少材料占用，

　　同时格栅之间的镂空区域占整体平面面积的60%以上，当传感元件长时间工作产生热量时，空气可以通过镂空区域形成内部对流，避免热量在密闭壳体内积聚影响元件检测精度。在安装配合的细节处理上，基座边角位置做了R2的圆角过渡，既可以避免装配过程中锐边划伤操作人员或线缆绝缘层，也能减少注塑或机加工过程中的应力集中问题，降低构件受外力冲击时出现边角开裂的概率；几处凸起的红色定位柱是专门的安装限位结构，柱体高度与对应安装孔的深度完全匹配，装配时定位柱先插入外壳的定位孔中，不需要额外做对位调整就能快速完成基座的预装，大幅提升整机组装的效率。这类结构的实际使用场景覆盖了绝大多数工业类接触式、非接触式传感器的内部支撑需求，不管是光电式传感器、

　　接近式传感器还是压力检测类传感单元，都可以通过调整格栅筋的排布位置、拱起结构的弧度来适配不同尺寸的核心元件，不需要重新开模制作整体基座，只需要调整内部筋位的布局就能实现多型号产品的通用化适配，有效降低了传感产品的结构开发成本。从受力特性来看，纵横交错的格栅筋将基座平面分割为多个独立的受力单元，当基座受到外部冲击或振动时，冲击力会沿着筋条传导分散到整个围边结构上，不会出现局部应力集中导致的筋条断裂问题，完全满足工业场景下设备长期振动工况的使用要求，即使在设备启停、管路冲击这类瞬时大载荷场景下，基座也能保持稳定的结构形态，保证内部传感元件的位置精度不受影响。
