CSWA认证练习用皮耶萨轴类零件结构

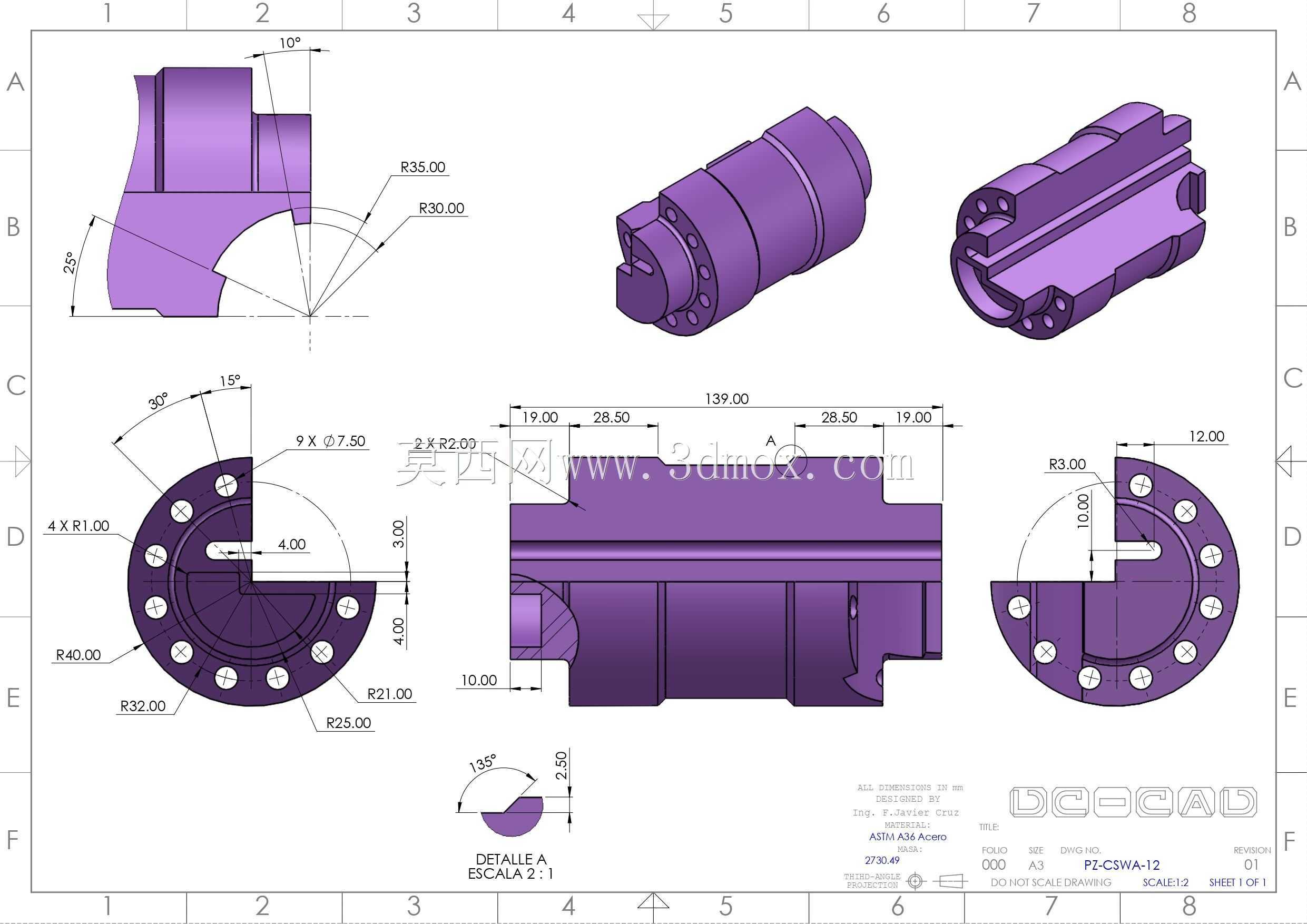

　　该零件属于典型的带法兰端回转类轴结构，从工程图标注的尺寸来看，主体为同轴回转结构，一端集成带均布安装孔的法兰盘，另一端为带定位缺口的轴头，整体外轮廓包含多段不同直径的圆柱面、过渡圆角、角度切面，法兰端面上的9个均布孔采用圆周阵列排布，孔位分布半径分别为R25、R32、R40，对应不同规格的紧固件安装需求，法兰端面还设计有10°、15°、30°的角度定位切面，用于装配时的周向防转与角度对准，避免安装后出现周向窜动。从实际应用场景来看，这类结构常作为传感检测类设备内部的传动连接载体，承担扭矩传递、部件定位、传感元件安装基座的作用，法兰端通过紧固件与设备壳体固定，轴身部分可套装轴承、检测码盘、信号触发环等元件，

　　轴端的缺口结构用于和外部驱动件或被检测部件连接，保证动力传递过程中的同轴度，减少回转过程中的跳动误差。设计过程中首先确定整体回转轴线作为基准，所有圆柱面、孔位、切面的尺寸均以该轴线为基准标注，法兰端的安装孔采用圆周阵列方式生成，保证孔位的角度公差均匀，避免装配时出现孔位错位；过渡位置全部采用圆角过渡，其中外轮廓最大圆角为R35，最小圆角为R3，既减少应力集中，也符合机械加工的工艺要求，避免锐角位置在热处理或受力时出现开裂。零件的轴向尺寸从法兰端面开始依次标注，各轴段长度分别为12mm、19mm、28.5mm、139mm、28.5mm、19mm，总轴向长度可通过各段尺寸累加得到，

　　安装时需要预留的轴向空间需在总长度基础上增加两端配合件的装配余量，径向最大尺寸为法兰端的R40位置，也就是直径80mm，对应安装孔的分布范围，安装时法兰对接面的平面度需要控制在0.02mm以内，保证连接后的密封与定位精度。细节结构上，法兰端的局部放大特征为135°的半圆缺口，深度2.5mm，该结构用于和壳体上的定位销配合，实现零件的快速装配定位，无需额外调整角度；轴身上的退刀槽宽度为2.4mm、深度0.92mm，对应螺纹加工或磨削加工的退刀需求，保证轴段配合面的加工精度；轴端的扁位结构宽度4mm，用于和传动部件的卡槽配合，传递扭矩时避免键连接带来的额外加工工序，适合小扭矩传递的应用场景。从建模逻辑来看，

　　这类零件适合采用旋转凸台生成主体轮廓，再通过拉伸切除生成法兰端面的角度切面、安装孔、轴端缺口、退刀槽等特征，安装孔通过圆周阵列快速生成，保证孔位的角度一致性，所有圆角特征最后统一添加，避免前期特征生成时出现圆角干扰。实际生产中这类零件常采用45号钢加工，表面进行发黑处理提升防锈能力，配合面的粗糙度需要达到Ra1.6，非配合面达到Ra6.3即可满足使用要求，装配时法兰端需要加装密封垫片，避免设备内部的灰尘、水汽进入传感元件安装腔，影响检测精度。
