这款异形支座结构件,是面向机械设计技能考核场景开发的典型练习构件,同时也可作为小型检测设备、传感安装模组中的承载连接部件使用,在工业传感检测工位、小型实验台架搭建场景中,这类构件主要承担传感器本体的定位承载、相邻结构件的连接过渡作用,需要同时兼顾安装定位精度、结构抗形变能力与装配便捷性。从实际使用场景来看,这类带弧形过渡、多向安装孔的支座,常被用在空间受限的设备内部,用来固定光电类、位置检测类传感元件,避免传感元件在设备运行过程中出现位置偏移,同时预留的镂空槽位可以给传感线路留出走线空间,减少线路与周边运动部件的干涉风险。

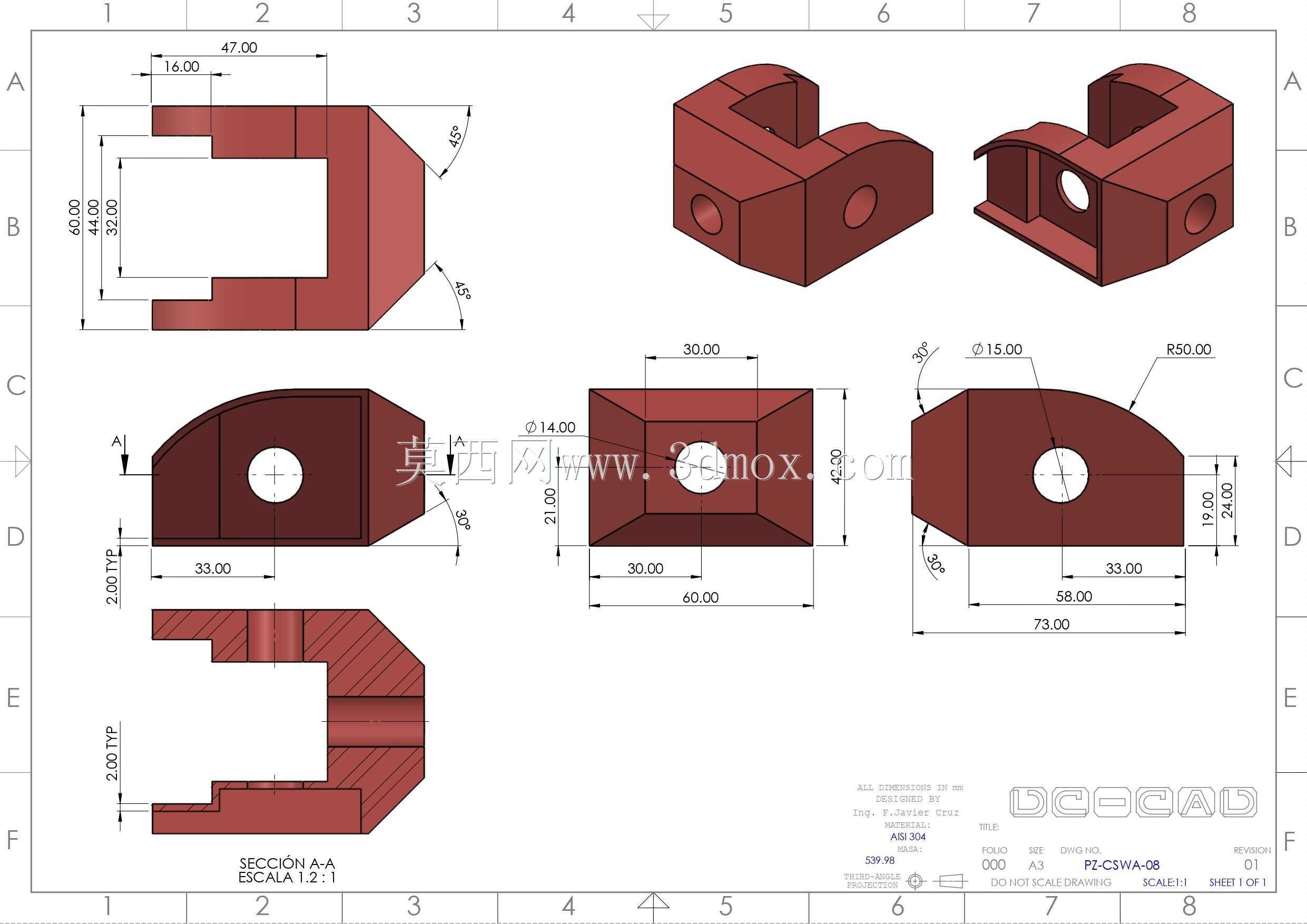

设计过程中,首先要明确构件的安装边界:整体最长尺寸为73mm,最宽处尺寸为60mm,总高度方向尺寸为40mm,主体采用方块基体搭配单侧弧形收尾的结构,弧形端设置R20的外圆弧与15°的斜切倒角,既可以减少构件在狭小安装空间内的磕碰干涉,也能降低边角应力集中的问题。基体左侧开设的通槽宽度为32mm,深度方向贯穿主体,槽口边缘做16mm的定位边设计,这个槽位主要用来卡接设备的安装立板,装配时可以直接将槽位对准立板推入,省去额外的对位调整步骤,槽壁的加工精度需要控制在IT8级公差范围内,保证卡接后不会出现横向窜动。
构件的安装孔设计采用多向布局:弧形端面中心开设Φ15的通孔,用于穿装传感元件的检测端头,孔位中心距离构件底面的高度为20mm,刚好匹配多数小型光电传感器的检测中心高度;构件两侧的凸台位置分别开设Φ14的安装孔,孔位中心距离前端面的距离为33mm,这两个孔用来穿装固定螺栓,将整个支座锁定在安装基座上,孔位周边做2mm深度的沉孔设计,可以将螺栓头完全埋入构件内部,避免螺栓头突出影响周边部件运动。主体顶面的方形凸台尺寸为30mm×30mm,凸台高度为3mm,中心开设Φ14的定位孔,这个凸台结构既可以作为上部盖板的定位基准,也能在装配时起到防错作用,避免安装方向颠倒。
从结构强度角度考虑,构件的壁厚设计保持均匀,主体壁厚统一为8mm,转角位置全部做R2以上的圆角过渡,避免注塑或铣削加工时出现应力开裂的问题;弧形端的斜切角度经过反复验证,15°的斜角刚好可以避开相邻位置的走线槽,不会在装配时与线路保护套产生摩擦。截面剖切后可以看到,构件内部的加强筋与外壁厚度保持一致,没有出现壁厚突变的结构,在满足整体承载要求的前提下,尽可能减少了材料的使用,降低构件自重。
建模过程中需要注意几个关键的尺寸约束:通槽的上下边与底面的平行度公差要控制在0.05mm以内,保证卡接立板后构件整体处于水平状态;三个安装孔的轴线垂直度公差不超过0.03mm,避免螺栓穿装时出现别劲的问题;弧形外轮廓与中心孔的同轴度要符合装配要求,保证传感元件装入后检测方向不会出现偏斜。这类构件虽然整体尺寸不大,但涵盖了拉伸、切除、倒角、圆角、异形切除等多种基础建模特征,非常适合用来练习三维建模的基础操作,也能帮助设计者理解小型安装支座的设计逻辑,掌握安装边界预留、孔位布局、应力规避等实际工程设计要点。在实际选型替换时,只需要核对安装孔的中心距、通槽的宽度尺寸与安装空间的边界,就可以直接适配对应工位的安装需求,不需要额外做结构修改。
