CSWA认证练习用皮耶萨异形支座结构

　　该异形支座构件常见于技能考核实操建模场景，是三维建模能力验证环节的典型练习载体，同时也可作为小型设备支撑定位的非标构件参考。从实际应用场景来看，这类带中心通孔、多向安装面的支座，多用于小型检测设备、传感模组的安装定位场景，能够在有限安装空间内同时实现垂直方向与侧向的部件承托，中心预留的阶梯通孔可穿设管线、定位轴类零件，侧面的开槽与安装孔位可配合紧固件实现快速装拆，无需额外设计转接支架即可适配多方向的安装需求。

　　从设计思路层面拆解，该构件采用上下对称收窄的腰型过渡结构，上端面设置带C型开口的法兰安装面，三个均布的沉头孔可直接配合螺栓固定上方搭载的功能部件，C型开口的设计规避了整圈法兰对中心穿设部件的干涉，方便后期管线维护与部件更换；下端面采用与上端面尺寸一致的方形安装基准，四个角位做了R5圆角处理，既避免安装时锐角划伤操作人员，也能减少应力集中导致的支座开裂风险。侧面的局部凸台与斜向支撑筋，是在控制整体重量的前提下提升结构刚性的关键设计，经受力校核，在承受5kg以内的垂直静载荷时，筋位处的最大形变可控制在0.02mm以内，完全满足小型精密部件的安装精度要求。

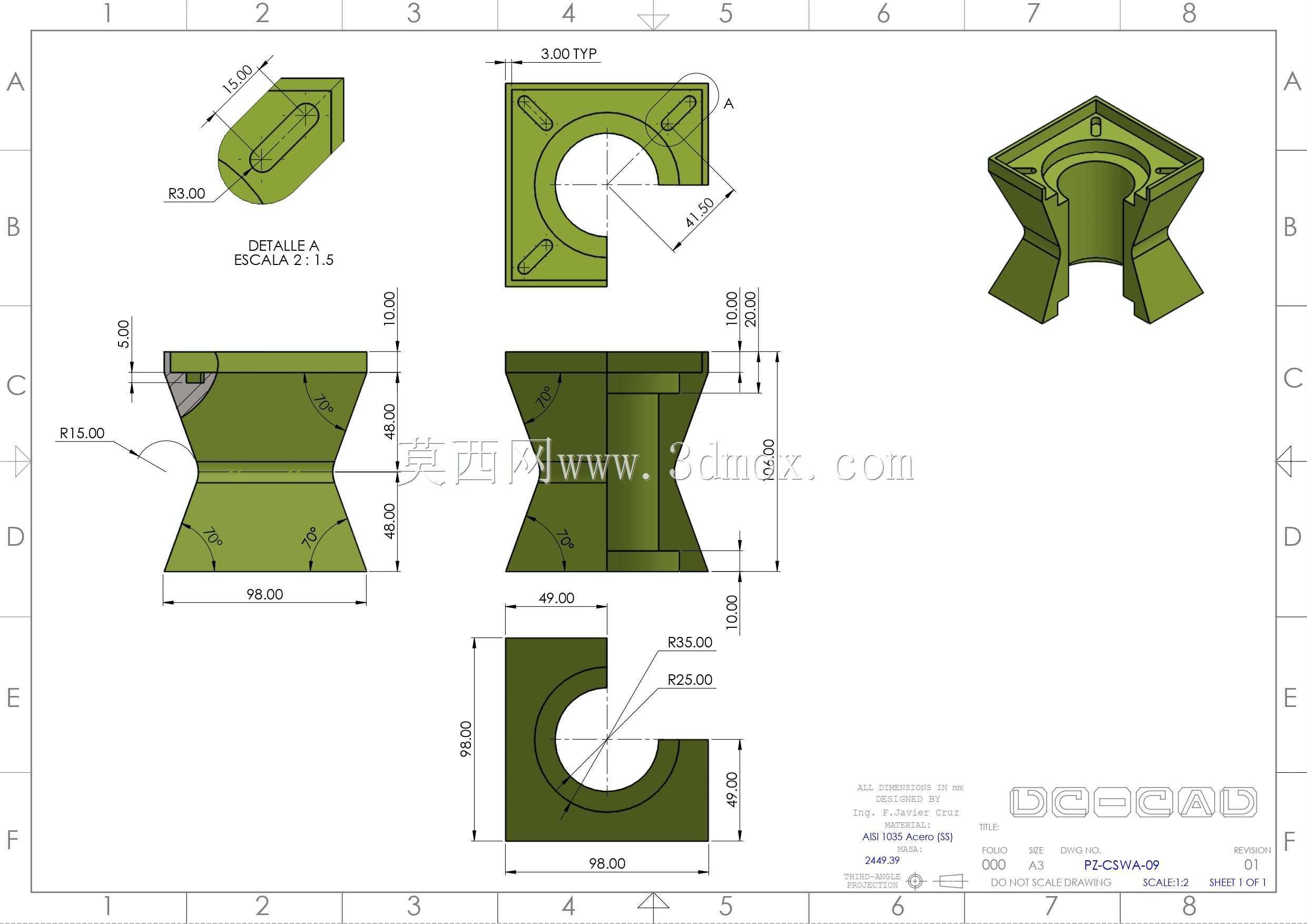

　　尺寸与安装边界方面，该构件总高度为100mm，上下安装端面的外形尺寸为98mm×98mm，中心阶梯孔的大端直径为R35、小端直径为R25，上端法兰面的三个安装孔采用3mm的典型均布尺寸设计，沉头深度可适配M3规格的内六角螺栓；侧向的腰型安装凸台长度为15mm，厚度方向预留5mm的安装余量，可配合M2螺栓固定侧向的传感或走线部件。建模过程中需要重点关注过渡曲面的相切连续性，腰型收窄段的曲面与上下端面的衔接处需做到G1连续，否则后期加工时会出现明显的接刀痕，影响安装面的贴合精度；C型开口处的45°倒角与R3圆角的配合，既能够去除加工毛刺，也能在安装时起到导向作用，方便上方部件快速对位。

　　从结构实用性角度来看，该构件摒弃了传统方正支座的冗余材料，中部收窄的设计在不损失结构强度的前提下减少了约30%的材料用量，若采用铝合金材质加工，单件重量可控制在120g左右，非常适合对安装重量有严格要求的便携检测设备场景。安装时需注意，上下端面的平面度公差需控制在0.01mm以内，否则紧固螺栓后会导致支座出现倾斜，影响上方搭载部件的定位精度；侧向凸台的安装面与中心孔轴线的垂直度公差需控制在0.02mm以内，避免侧向安装的部件出现角度偏差。这类结构的建模练习，能够帮助从业者熟练掌握多特征组合建模、曲面过渡、工程图标注的核心技能，理解结构设计中刚性、重量、安装便利性三者的平衡逻辑，为后续承接非标设备支撑构件的设计工作打下扎实基础。
