轮辐式盘类结构零件三维设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612363
  • 轮辐式盘类结构零件三维设计

  这类轮辐式盘类结构零件,常应用在需要均匀传力、低转动惯量的传动与支撑场景中,比如小型输送设备的从动轮、轻工机械的张紧轮、仪器仪表的刻度盘基座,也可作为装饰性轮盘嵌入复古风格的机电设备外观结构中。从结构功能来看,轮辐式的设计并非单纯为了减重,均匀分布的辐条能够在盘体承受周向扭矩或者径向载荷时,将应力均匀分散到整个盘面,避免实心盘结构容易出现的应力集中问题,同时相比实心盘,转动惯量的降低能够让配套的传动机构启停响应更快,尤其适合需要频繁正反转、对转动惯量敏感的轻载传动场景。

  从设计思路上拆解这个零件,首先要确定核心的安装基准,也就是盘体中心的安装凸台,这个位置是整个零件与轴类构件配合的核心,凸台的直径、轴向伸出长度直接决定了零件的安装定位精度,设计时需要保证凸台与盘面的垂直度,避免安装后出现盘面跳动的问题。盘体的外圆是功能接触面,如果作为滚轮使用,外圆的圆柱度、表面粗糙度直接影响滚动的平稳性,如果作为装饰或者刻度基座,外圆的轮廓度则是外观一致性的关键。轮辐的数量选择了十根均匀分布的结构,这个数量的辐条在保证结构刚度的同时,能够让相邻辐条之间的镂空区域大小适中,既不会因为辐条过密导致重量冗余,也不会因为辐条过疏导致盘面刚度不足,辐条与中心凸台、外轮缘的连接处都做了圆角过渡,避免直角位置的应力集中,提升零件的抗疲劳性能。

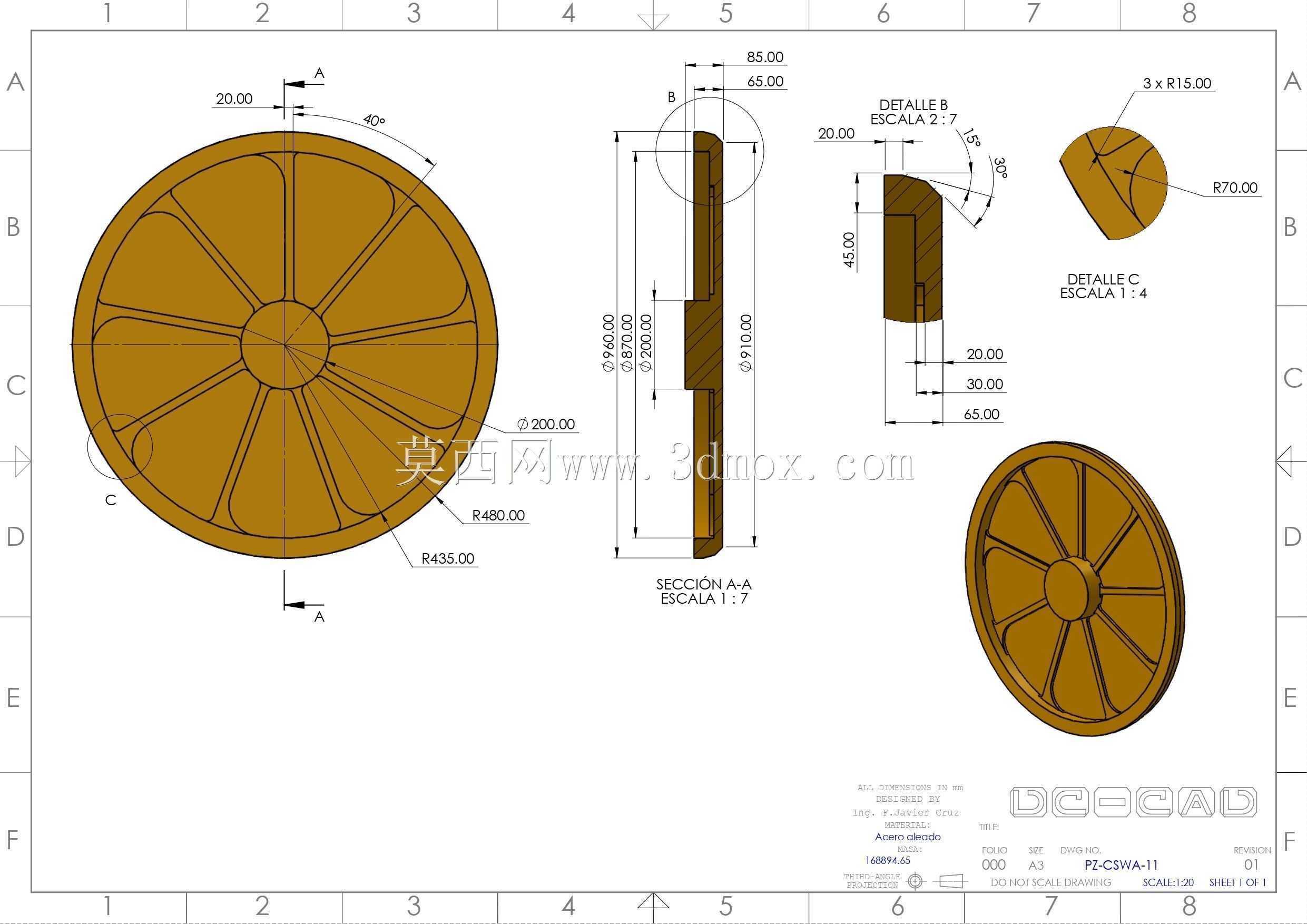

  从尺寸边界来看,零件的总厚度较小,属于薄型盘类零件,轴向安装空间占用不大,适合布置在设备内部空间局促的位置。中心凸台的轴向伸出长度略大于盘体主体厚度,安装时凸台端面可以作为轴向定位的贴合面,保证安装后盘体与安装面之间留有合理间隙,避免转动时出现摩擦。细节处的圆角设计,比如外轮缘与辐条连接处的R435、R480大圆弧过渡,既保证了结构的顺滑,也能在注塑或者切削加工时减少应力残留,局部的三个R15小圆弧则是为了避让周边的安装构件,避免装配时出现干涉。剖视图中体现的阶梯孔结构,是用来穿装固定螺钉的,孔的深度与直径匹配常用的紧固件规格,保证螺钉安装后头部不会高出盘面,避免转动时刮碰周边构件。

  在实际选型应用时,需要注意这类薄型轮盘零件的轴向承载能力有限,不适合承受较大的轴向载荷,主要用来传递径向载荷与周向扭矩,如果作为传动轮使用,需要配套对应的轴肩或者挡圈做轴向限位,防止运转过程中出现轴向窜动。如果采用塑料材质注塑加工,轮辐的厚度要保持均匀,避免注塑过程中出现缩痕,影响外观与结构强度;如果采用金属材质切削加工,装夹时要注意控制夹紧力,避免薄盘体出现装夹变形,加工后需要做对应的去应力处理,保证零件长期使用不会出现形变。另外零件表面的轮辐造型如果作为外观面使用,需要注意刀纹方向的一致性,或者做表面氧化、喷涂处理,提升外观质感的同时增强防锈能力。
