CSWA认证练习用异形机械结构件

　　该结构件属于机械设计技能考核类典型练习构件，其整体构型融合了圆弧曲面、直边定位、槽位配合等多种常见机械结构特征，能够覆盖三维建模过程中多数基础特征命令的操作要点，适合用于SolidWorks等三维软件的基础建模能力训练，也可作为机械制图课程中尺寸标注、视图投影的教学参考样例。从实际应用场景来看，这类带半圆弧定位面、侧边安装槽的结构件，常作为小型设备中的定位连接构件使用，可通过内侧圆弧面与对应直径的轴类零件实现抱合式定位，侧边的直边结构可与设备基座的安装面贴合，底部的长槽结构可用于穿设紧固件，实现构件在基座上的位置微调与固定，在小型自动化设备的送料机构、定位模组中都能见到类似构型的零件。从设计思路层面分析，

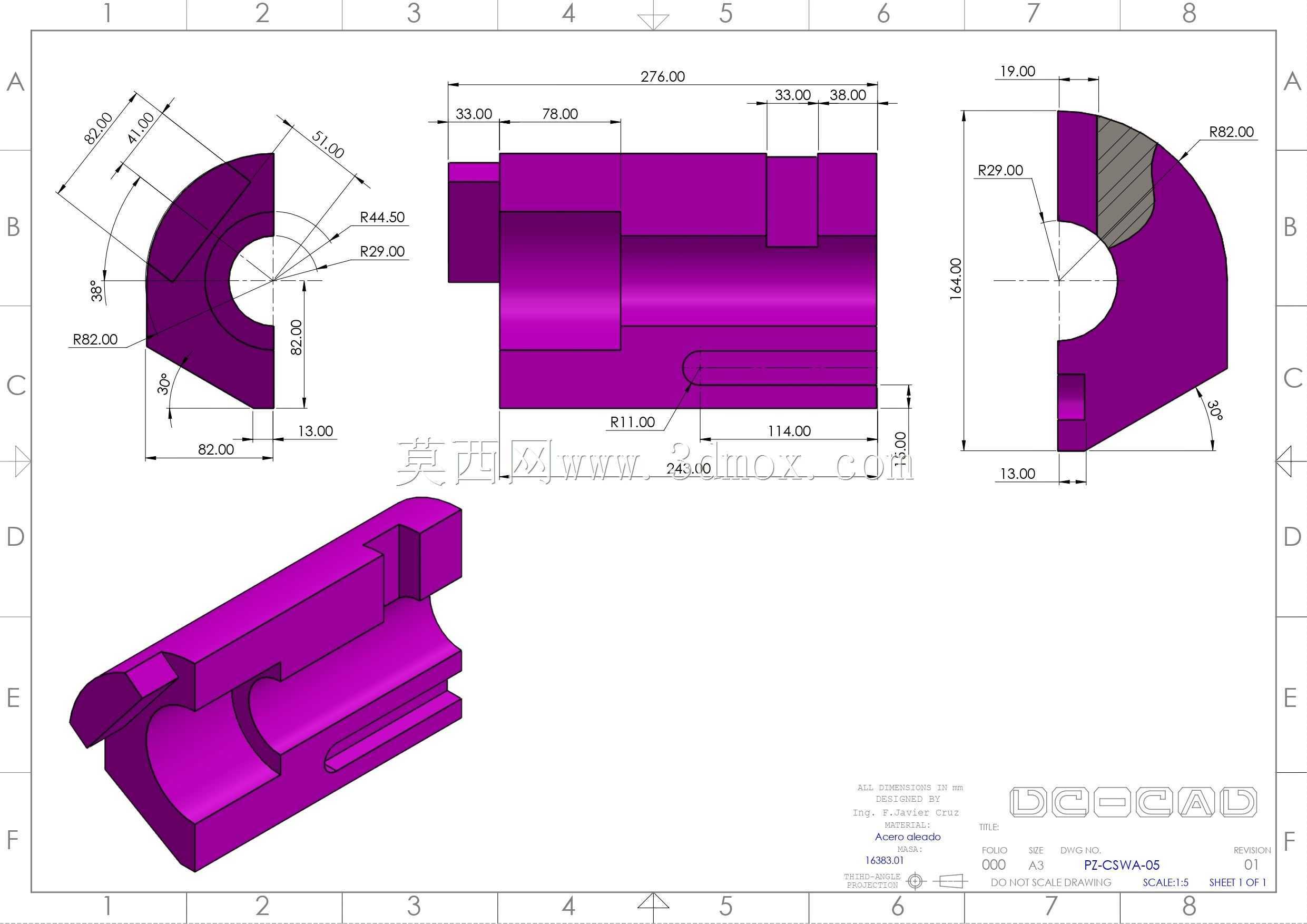

　　该零件的建模逻辑遵循了机械零件从主体到局部的常规设计流程，首先通过拉伸特征构建零件的主体基体，主体部分的半圆弧结构与直边段的衔接处做了圆角过渡处理，避免应力集中问题，圆弧段的内外径尺寸差保证了零件的结构强度，可承受常规的径向定位载荷。零件主体上的凸台结构用于增加局部的安装接触面，凸台的高度尺寸根据配合件的安装间隙设定，保证装配后不会出现干涉问题。零件侧边的槽位采用了贯通式设计，槽的宽度尺寸与常用紧固件的杆部直径匹配，槽的长度预留了足够的调节余量，可适配安装时的位置偏差，降低装配难度。从外形尺寸与安装边界来看，该零件总长度控制在276mm范围内，总高度为146mm，整体厚度尺寸适配小型机构的安装空间，不会占用过多的设备内部空间。

　　零件的圆弧定位面半径分别为R29、R44.5、R82，可适配对应直径的轴类零件实现周向定位，圆弧段末端的13mm直边段可作为安装时的定位基准，方便装配时快速对齐安装位置。零件上的R11圆角结构均设置在棱边位置，既可以去除加工毛刺，也能避免装配时划伤操作人员或相邻零件。在实际建模练习过程中，需要重点关注多个圆弧特征的同心度约束，保证内侧圆弧与外侧圆弧的圆心重合，避免出现建模后尺寸偏差导致的装配干涉问题；直边段与圆弧段的衔接处需要保证相切约束，让曲面过渡顺滑，符合实际零件的加工工艺要求；底部的长槽特征需要注意其深度尺寸，不能破坏零件主体的结构强度，槽的两端圆角半径与槽宽匹配，符合铣削加工的工艺要求。

　　这类练习构件的尺寸标注完全遵循机械制图的国家标准，所有定位尺寸均从基准面引出，圆弧尺寸标注半径，整体尺寸标注清晰无遗漏，可直接作为工程图绘制的练习素材，帮助学习者掌握工程图中视图布局、尺寸标注、公差标注的规范要求。在实际设备应用中，这类零件的材质通常选用铝合金或工程塑料，铝合金材质可满足较高的结构强度要求，适用于有一定载荷的定位场景，工程塑料材质则可用于低载荷、需要轻量化的设备中，加工方式可采用铣削加工或3D打印，小批量试制时采用3D打印可快速获得样件，验证装配匹配性，批量生产时则采用铣削加工保证尺寸精度与结构强度。
