CSWA认证练习用皮萨式机械定位块

　　这类带双长槽的阶梯式定位块，常见于小型工装夹具的工位限位场景，也常作为三维建模能力认证的练习素材出现，其结构融合了拉伸、切除、倒角、局部剖视表达等多个基础建模操作要点，能很好地检验建模者对尺寸链、特征顺序、工程图视图标注的掌握程度。从实际应用层面看，这类零件多采用45号钢调质处理后表面发黑，或者采用铝合金6061-T6做硬质阳极氧化，根据使用场景的载荷需求选择材质，轻载定位场景用铝合金可降低整体工装重量，重载切削工位的限位则优先选用钢材保证刚性。

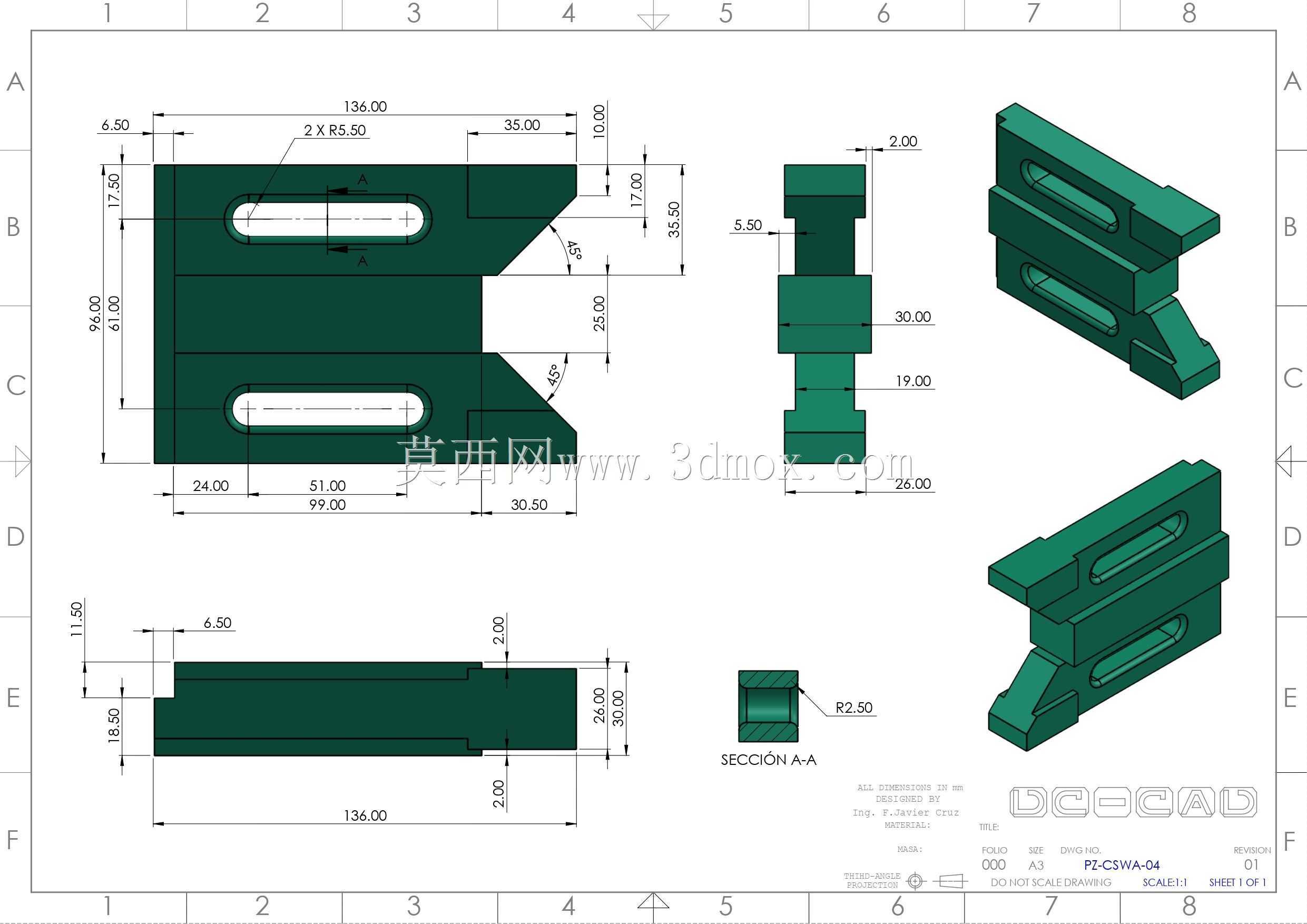

　　从结构设计逻辑来看，零件主体为阶梯式块状结构，总长度方向尺寸为136mm，总宽度方向最大尺寸为35.5mm，总高度方向尺寸为30mm，整体安装边界规整，无外伸的易磕碰结构，适合在紧凑的工装台面上排布安装。正面开设的两个平行长圆形腰型槽，槽宽6.5mm，槽的长度方向沿零件长度方向布置，腰型槽的设计目的是给安装螺栓留出调节余量，安装时可沿槽长方向微调零件的固定位置，补偿工装装配时的位置误差，避免硬定位带来的装配应力，这类腰型槽的端部R角与槽宽等半径，加工时可直接用对应直径的铣刀走刀成型，无需额外换刀做清角处理，能有效降低机加工的工序成本。

　　零件的右侧设置了两处45度导向斜角，斜角位置的尺寸标注从端面基准引出，分别对应不同高度阶梯层的导向需求，当工件沿工装台面滑入定位位置时，斜角可起到导入导向作用，避免工件端面与定位块直角边发生卡滞，减少上下料时的对位时间。零件的阶梯层高度分别为19mm、30mm，不同高度的阶梯面可对应不同厚度工件的定位支撑，实现一个定位块兼容两种规格工件的侧边限位，减少工装的零件种类，降低备件库存压力。局部剖视位置标注的R2.5内圆角，设置在零件内部的槽腔转角处，一方面是避免铣削加工时刀具在转角处留下接刀痕，减少应力集中，另一方面也能避免工件与定位块贴合时，转角处的毛刺、切屑卡入缝隙，保证定位面的贴合精度。

　　从建模思路来看，绘制这类零件首先要选定主视基准面，先绘制主体的外轮廓草图，标注好总长、总宽、各阶梯段的高度尺寸以及斜角的角度尺寸，通过拉伸凸台生成主体基础特征；之后选择正面作为草图基准面，绘制两个腰型槽的轮廓，注意腰型槽的中心距尺寸要严格按照图纸标注的51mm定位，保证两个安装槽的位置度符合要求，通过拉伸切除生成通槽特征；之后处理各边的倒角与圆角，外棱边可根据需求做0.5mm的小倒角去除毛刺，内部转角按照标注添加R2.5的圆角特征；最后生成等轴测视图与各方向的投影视图，添加局部剖视展示内部圆角结构，完成工程图的尺寸标注。在实际建模过程中要注意特征顺序的合理性，先做主体再做切除特征，避免后续修改尺寸时出现特征参考丢失的问题，腰型槽的草图要采用对称约束，保证槽的中心与零件基准面对齐，减少后续出工程图时的尺寸标注工作量。

　　在实际安装使用时，这类定位块通过两个M6的内六角螺栓穿过腰型槽固定在工装基板的T型槽或者螺纹孔上，安装时先不将螺栓完全拧紧，将工件靠紧定位块的定位面调整到合适位置后，再拧紧螺栓完成固定，腰型槽的调节行程约为24mm，可覆盖大部分工位的位置微调需求。零件的底部为完整平面，与工装基板完全贴合，保证定位时的支撑刚性，不会因为局部悬空导致受力后发生偏移。在日常维护中，只需定期清理定位面与腰型槽内的切屑与切削液残留，检查螺栓是否松动即可，无特殊的维护需求，结构可靠性高，适合在批量加工的工装夹具中重复使用。
