CSWA认证练习用45度皮耶萨支撑构件

　　该支撑类构件属于典型的机械传动与安装连接类零件，常见于中小型自动化设备的动力输出端、检测工位的角度调节机构，以及轻工机械的连杆传动系统中，核心作用是为旋转轴类部件提供稳定的安装基准，同时通过两侧的安装耳板实现与设备机架的刚性连接，抵消轴系运转过程中产生的径向载荷与小幅振动。从结构设计逻辑来看，零件下部的环形筒状结构是核心功能区，内孔用于装配衬套或滚动轴承，为穿过的转轴提供回转支撑，环形结构的壁厚经过受力校核，既保证足够的支撑刚度避免轴系运转时出现挠度变形，又尽可能控制整体重量，减少不必要的材料消耗。上部的横梁式安装板采用对称式布局，两端开设的安装孔用于穿设螺栓将整个构件固定在设备机架上，

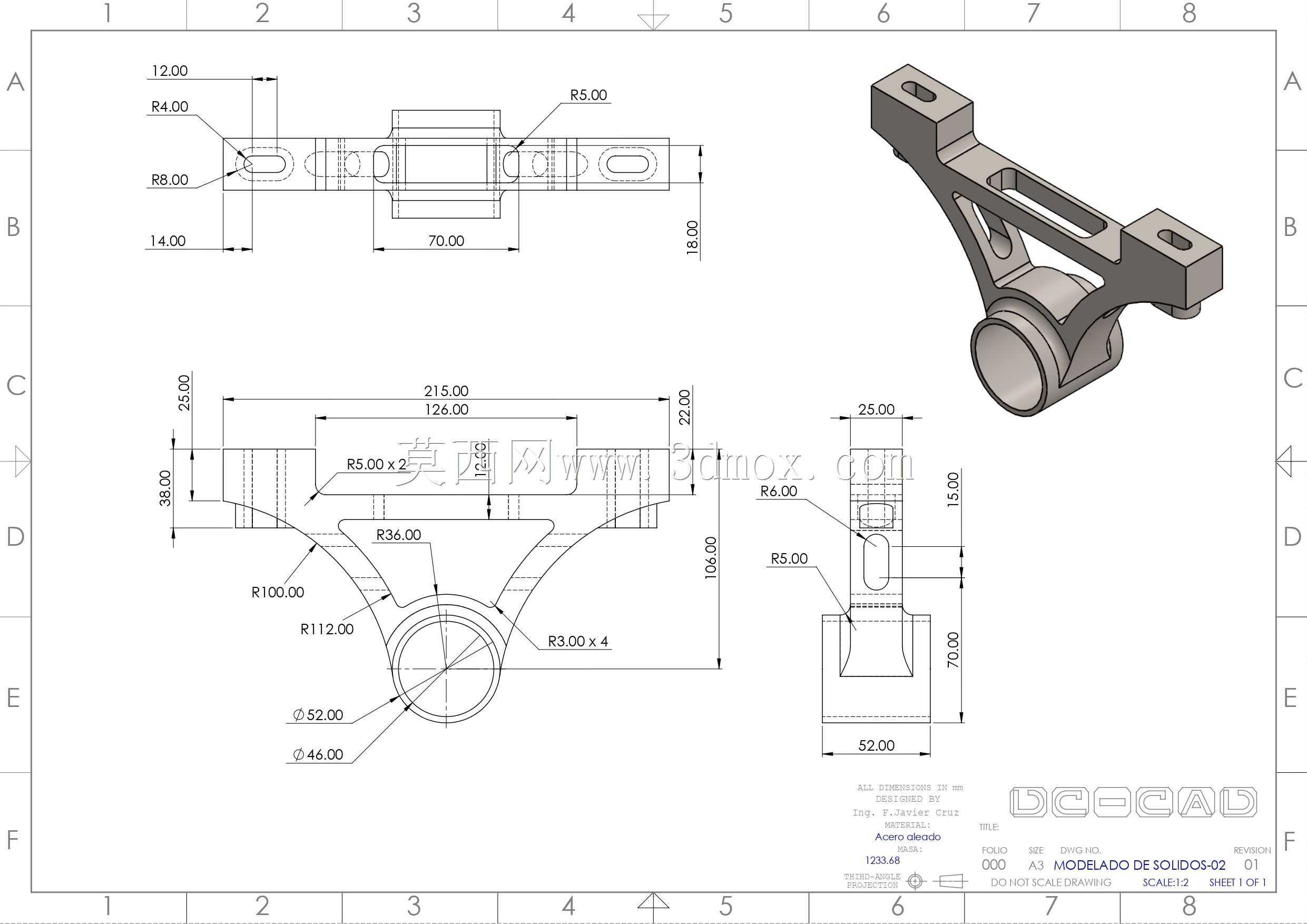

　　横梁与下部环形支座之间的过渡区域采用多段圆弧过渡的筋板结构，而非直角连接，这种设计一方面可以避免应力集中，在承受交变载荷时减少裂纹萌生的风险，另一方面也优化了铸造或机加工过程中的工艺性，避免出现锐角导致的加工难度提升或铸造缺陷。从尺寸边界来看，零件整体横向安装跨度为70mm，上部安装板的总宽度为18mm，两端安装孔的中心距为63mm，安装孔直径为6mm，适配常规的M5或M6连接螺栓；下部环形支座的外圆直径为52mm，内孔直径为46mm，适配直径45mm左右的轴类零件或标准轴承外圈；零件总高度方向的尺寸为70mm，其中上部安装板的厚度为8mm，筋板区域的过渡圆弧分别采用R100、R112、R35等多段曲率平滑衔接，

　　保证力流传递的顺畅性。在实际建模过程中，需要重点关注各尺寸的公差配合逻辑，比如环形内孔与轴承的配合采用基孔制过渡配合，安装孔的位置度公差需要控制在0.1mm以内，保证安装时螺栓能够顺利穿入，同时两侧安装面的平面度要求不低于0.05mm，避免安装后出现构件倾斜导致轴系卡滞。这类零件也是CSWA认证考试中的典型练习题型，重点考察建模者对对称结构、草图几何约束、拉伸凸台、切除、筋特征以及圆角特征的综合运用能力，建模时需要先确定核心的基准面，以下部环形结构的中心为原点建立坐标系，先绘制下部环形截面的草图，再向上构建筋板与上部安装板的结构，最后处理各位置的圆角与安装孔特征，建模过程中需要注意各段圆弧的相切约束，

　　避免出现特征生成失败或者实体出现零厚度的问题。在实际设备应用中，这类支撑构件通常会搭配深沟球轴承使用，用于支撑转速不超过3000rpm、径向载荷在500N以内的转轴，比如小型传送带的从动辊支撑、检测设备的探针摆臂转轴支座、包装机械的翻板机构铰接座等场景，安装时需要保证构件的安装面与机架的贴合面完全贴合，螺栓采用对角紧固的方式逐步拧紧，避免因受力不均导致环形支座出现微变形，影响轴承的正常运转。从结构优化的角度来看，上部横梁中间开设的长条形减重孔并非随意设计，而是在保证横梁抗弯截面模量满足要求的前提下，去除了中间区域的冗余材料，既减轻了零件整体重量，也为安装时的位置微调提供了一定的余量，当机架上的安装孔位置存在小幅偏差时，可以通过该长孔进行位置补偿，降低安装调试的难度。筋板与环形支座衔接处的R3圆角是工艺圆角，既可以消除机加工后的毛刺锐边，避免装配时划伤操作人员，也可以减少热处理过程中的应力集中，提升零件的疲劳强度。
